Модулът за прекъсване на MPO преобразува MPO или MTP магистрална връзка с висока -плътност в отделни LC или SC портове в предната част на шкаф, пач панел или корпус. Задната част на модула завършва много-багажник с влакна; предната част представя дуплексни или симплексни адаптери, които свързвате към превключватели, трансивъри и друго оборудване. Този единствен преход е това, което ви позволява да прекарате един дебел основен кабел между стелажите и все още да ръчате техниците да почистват, етикетирани, към оборудване-срещу портове.
Това ръководство е написано за въпросите, които действително възникват по време на проектирането и доставката: кой брой влакна да поръчате, как се поддържа полярността в канала, колко загуби модулът добавя към вашия бюджет и кога модулът е грешен инструмент. Ако претегляте стволове на масиви спрямо дуплексни връзки в по-широк смисъл, нашият преглед наLC срещу MTP/MPO при окабеляване с висока-плътностобхваща компромисите-преди да се ангажирате с топология.

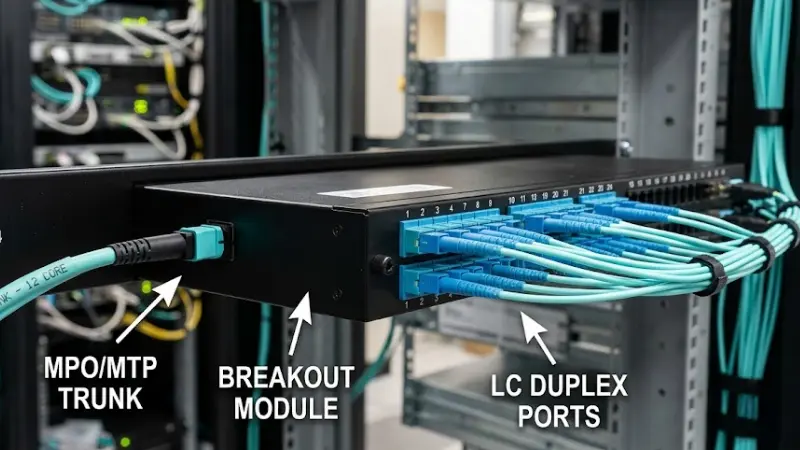

Какво всъщност представлява MPO Breakout Module?
С прости думи, анMPO или MTP конекторопакова 8, 12, 16 или 24 влакна в една накрайник. Модул за прекъсване разпръсква тези влакна вътрешно и ги завършва на адаптерите на предния-панел, най-честоLCза центрове за данни и понякога SC за телекомуникации и наследени инсталации. Модулът обикновено се изгражда като касета в LGX-стил отпечатък, така че да се пуска в панел за монтиране в шкаф или корпус с влакна.
Функцията е тясна нарочно. Багажникът остава на място зад панела; всички рутинни движения, добавяния и промени се случват отпред. MPO модул с 12-влакна, например, представя шест LC дуплексни порта - шест независими връзки, носени от един ствол по един път.
Как работи MPO Breakout модул?

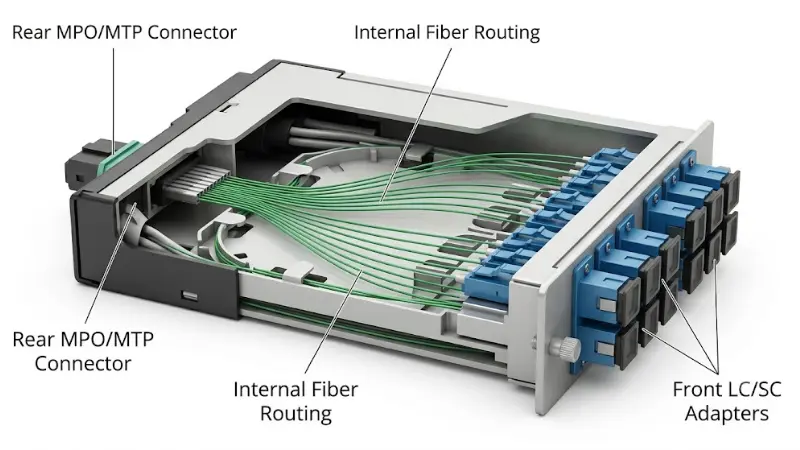

Пътят на сигнала вътре в типичния модул е: отзадMPO/MTP магистрален конектор→ фабрично завършено-вътрешно насочване на влакна → отпредLC или SC адаптери. Вътрешното маршрутизиране не е произволно. Той налага специфична карта на влакната и полярност, така че предаването и приемането да се приземяват на правилните позиции от единия край на канала до другия.
Ето защо един модул е повече от брой влакна. Едно и също MPO с 12-влакна може да бъде свързано към няколко различни карти и полярности на предния порт и само един от тях ще съвпада с вашияMPO магистрален кабел, вашите дуплексни пач кабели и вашите трансивъри. Изберете картата, която отговаря на целия канал, а не на модула поотделно.
Конфигурации на MPO Breakout модул: 8F, 12F, 24F и MPO-to-LC опции
Броят на влакната определя както плътността на предния-порт, така и това колко добре модулът се подравнява с паралелните-оптични приемо-предаватели. Картографирането по-долу е началната точка, която повечето проекти използват.

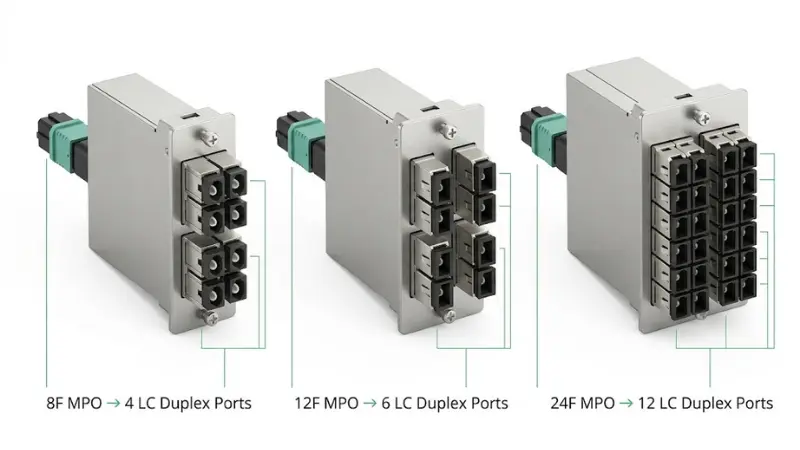

| Задно MPO | Предни портове (LC дуплекс) | Типична употреба |
|---|---|---|
| 8 влакна | 4 LC дуплекс | Подравнява се с паралелна оптика SR4 (4 TX + 4 RX) без неизползвани влакна; чист 4×10G или 4×25G пробив |
| 12 влакна | 6 LC дуплекс | Класическият{0}}модул за център за данни; шест независими дуплексни връзки на ствол |
| 24 влакна | 12 LC дуплекс | Най-висока плътност на стелаж; често срещано при кръстосано-свързване и висок-брой опори |
Два структурни избора са в допълнение към броя на влакната. АнMPO-към-LC модулразделя масива на дуплексни портове, което е необходимо за повечето корекции на оборудване. АнMPO-към-MPO (масив) касетапредава ствола през непроменен за край-до-крайни паралелни връзки, като собствен QSFP-към-QSFP. Ако смесвате и двете, поддържайте метода на полярността идентичен във всеки модул в пътя.
Един детайл, който спъва дизайните на SR4: 40G и 100G SR4 трансивърите използват осем влакна. Прекарайте ги върху MPO с 12-влакна и средните четири влакна остават бездействащи. 8-влакнен модул или багажник премахва тези отпадъци, което има значение, когато купувате в мащаб. Предварително прекратеноMPO{0}}към-LC разделителен монтаже алтернатива, когато не се нуждаете от панел-монтиран модул.
Защо модулите са по-добри от разхлабеното окабеляване в стелажи с висока-плътност?

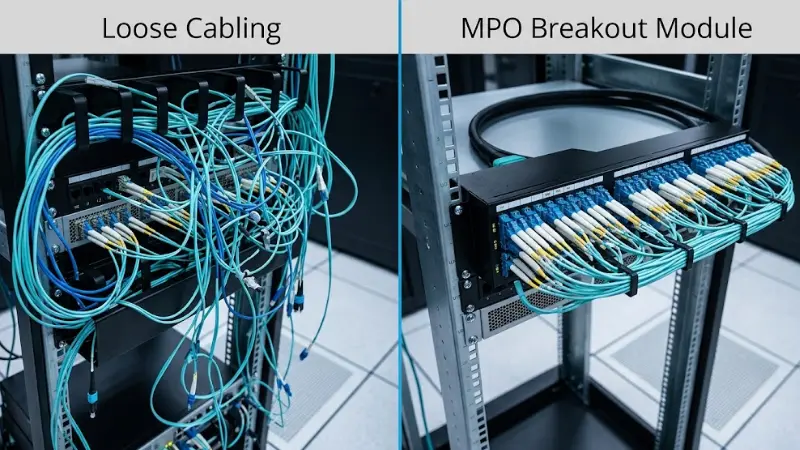

Намалете претоварването на кабела в пътя
Един MPO ствол замества шест или повече дуплексни свързващи кабела върху една и съща тава или канал. В редица от 48-портови листови комутатори това е разликата между управляем пакет и неработещ такъв. По-малко кабели в пътя също означава по-добър въздушен поток и по-малко случайни прекъсвания по време на поддръжка.
По-лесно идентифициране и проследяване на портове
Предните LC адаптери могат да бъдат етикетирани по порт, идентификатор на магистрала и дестинация. Разхлабените ветрилообразни-крака не могат да бъдат етикетирани като чисти и след няколко месеца в стелаж на живо всички изглеждат еднакви. За много плътни LC фронтове, нашите бележки относнорешения за LC конектори с висока-плътностотидете по-дълбоко в оформлението на адаптера.
Защитете багажника и опростете движенията/добавянията/промените
Основният кабел е по-труден и по-скъп за подмяна от предния кабел. Прекратяването му в задната част на модула изолира постоянната инсталация от ежедневна работа, така че повторното -поправяне се извършва на евтини, сменяеми джъмпери отпред.
Поддържа миграция на 40G, 100G и 400G
Ethernet с по-висока{0}}скорост разчита до голяма степен на паралелна оптика, а самите скорости се определят отIEEE 802.3 Ethernet работна група. Модулите ви позволяват да свържете ствол на масив към интерфейси с по-малък-брой по време на преход от 10G-към-40G, 25G-към-100G или 100G-към-400G преход без повторно издърпване на гръбнака. Конкретно за окабеляването на 100G изграждане вижте нашето ръководство закак да изберем 100G оптичен кабел.

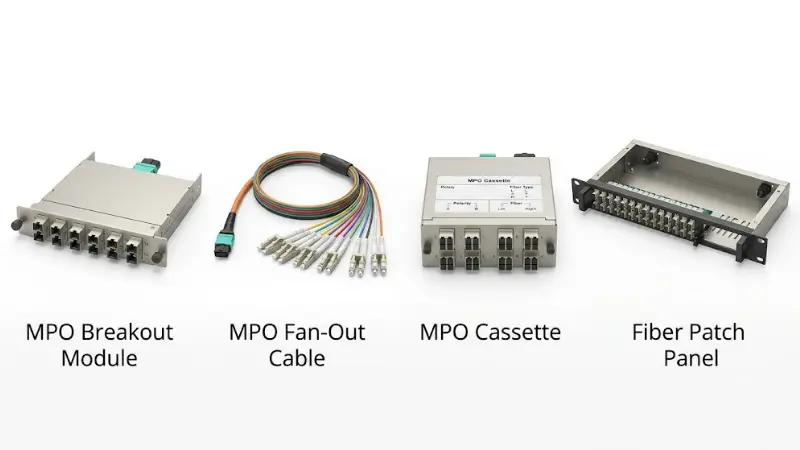

Модул срещу пробивен кабел срещу касета срещу пач панел
Тези термини се припокриват в каталозите, но описват различни неща. Таблицата по-долу добавя измеренията, които определят реалните покупки - не само какво прави всеки артикул.
| Артикул | Какво прави | Най-доброто за | Сила | Компромис- |
|---|---|---|---|---|
| Модул за прекъсване на MPO | Заден MPO/MTP багажник към преден LC/SC адаптер във фиксиран корпус | Структурно, постоянно шкафово или панелно окабеляване | Етикетиране, документация, защитен багажник, лесна повторна -заправка | По-висока единична цена; трябва да съответства на панела и полярността |
| MPO прекъсвач (вентил{0}}кабел). | Един MPO/MTP конектор към множество свободни LC/SC крака | Кратки, гъвкави или временни връзки за оборудване | Ниска цена, бързо разгръщане, не е необходим панел | Трудно за етикетиране и маршрутизиране; задръства плътни стелажи |
| MPO касета | Затворена модулна единица, често функционално идентична на модул | Модулни пач{0}}панелни системи | Слотове в и извън като единица; последователна загуба | Специфични отпечатъци на доставчика/панела- |
| Фибърен пач панел | Корпус за адаптери, касети или модули | Централизирано управление на влакната | Едно място за прекратяване и проследяване | Добавя стелажи; се нуждае от планиран капацитет |
Практическото правило от прегледа на офертите: за постоянни -от-багажници един модул е по-лесен за документиране и повторно-закърпване отколкото разхлабен вентилатор-, така че по-високата цена обикновено се изплаща като труд. Запазете изходящия вентилаторен-кабел за къса, ниска-плътност или временна работа. Ако избирате между разпределителна рамка и панел за самия корпус, нашето сравнение наODF срещу пач панелпомага за оразмеряването на заграждението.

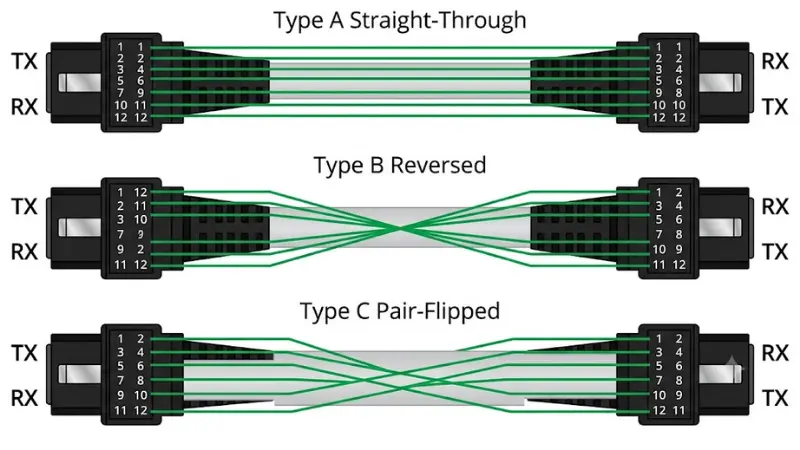

Обяснена полярност на MPO: тип A, тип B и тип C
Полярността е единствената най-честа причина, поради която физически перфектната връзка отказва да пропуска трафик. Той определя как предаването се подравнява, за да получи по целия път. С LC или SC дуплекс просто обръщате конектора; с масив от 12 влакна не можете, така че стволът, адаптерите и модулите трябва да го наложат. Методите идват отANSI/TIA-568.3-E, който описва методи A, B и C и, в настоящата си редакция, два по-нови универсални метода (U1 и U2).
- Тип A (прав-през):ключ-до ключ-надолу багажник; влакно в позиция 1 достига до позиция 1. При много-дуплексно използване се нуждае от един стандартен джъмпер A-към-B и един джъмпер A-към-A в противоположния край.
- Тип B (обърнат):ключ-нагоре до ключ-нагоре; позиция 1 се преобразува в позиция 12. Стандартни A-към-B дуплексни джъмпери в двата края. Общо за паралелната-оптика и основа за универсалните методи.
- Тип C (двойка-обърната):съседни влакна, разменени по двойки вътре в ствола; стандартни джъмпери от A-към-B в двата края. Използва се главно за наследени дуплексни връзки.
Не избирайте полярност от един компонент. Потвърдете заедно типа на ствола, вътрешната карта на модула и ориентацията на дуплексния джъмпер, след което поддържайте един метод последователен в цялата инсталация. Смесването на методи в средата на-канала е точно как се случва „всеки конектор пасва, но нищо не се свързва“.
Как да изберем MPO Breakout модул в 7 стъпки?
1. Тип влакно: едно-модово или многомодово
Първо потвърдете връзката. Многомодовите OM3 и OM4 покриват къси обхвати на-центъра за данни; единичният-режим обхваща по-дълги бягания и повечето високо-скоростни гръбначни връзки. Никога не смесвайте типове влакна в една оптична връзка, освен ако цялата система не е предназначена за това. Ако не сте сигурни на коя страна сте, започнете отедин{0}}модов спрямо многомодов влакнои специално за многомодовия клас,OM3 срещу OM4.
2. Преден конектор: LC или SC
LC доминира предните части на-центрове за данни, защото удвоява плътността на портовете и съответства на повечето приемо-предаватели.SCостава често срещан в телекомуникациите, FTTH и по-старите инсталации. Съпоставете предния конектор с интерфейса на оборудването, към който се свързвате, а не по навик.
3. Заден конектор: MPO или MTP и неговите атрибути
MTP е високо{0}}производителен MPO-съвместим конектор; и двата са масивни интерфейси, но потвърдете точното изискване преди да поръчате. Задният конектор носи няколко атрибута, които всички трябва да бъдат посочени: MPO или MTP, мъжки (закрепен) или женски (незакрепен), UPC или APC, брой влакна (8/12/16/24) и стандартен или нисък-степен на загуба. Свързването на два незакрепени или два фиксирани конектора няма да работи, така че полът не е по избор. Съответстващата{10}}страна на панелаMPO адаптертрябва да съответства на този пол и ключова ориентация.
4. Полярност и картографиране на влакна
Използвайте дизайна на канала от раздела за полярност по-горе. Посочете метода (A, B, C или универсален метод) за целия път и се уверете, че картата на модула го поддържа.

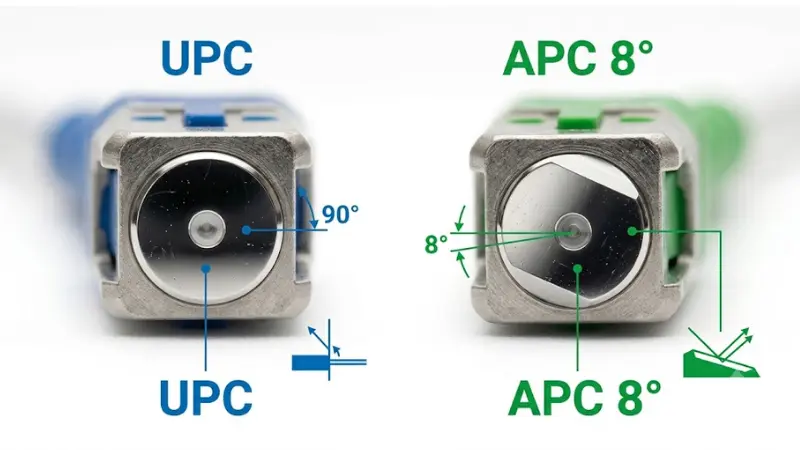

5. Челно лице: UPC или APC
UPC и APC не се свързват. UPC е често срещан в много-центрове за данни с един-режим и многомодови връзки; APC, със своята ъглова крайна повърхност, се използва там, където има значение високата възвръщаема загуба, като PON и много телекомуникационни системи. Цветното кодиране (често синьо за UPC, зелено за APC) е полезен индикатор, но не и гаранция - проверете спецификацията. По-дълбоките разсъждения са в нашата разбивка наPC срещу UPC срещу APC лак.
6. Брой портове и форм фактор
Потвърдете броя на предните LC/SC портове, броя на задните MPO/MTP конектори, LGX или размера на касетата, формат с единична- или двойна-широчина и съвместимост за монтаж в шкаф или стена. Правилният оптичен дизайн все още се проваля на полето, ако модулът физически не пасва на панела.

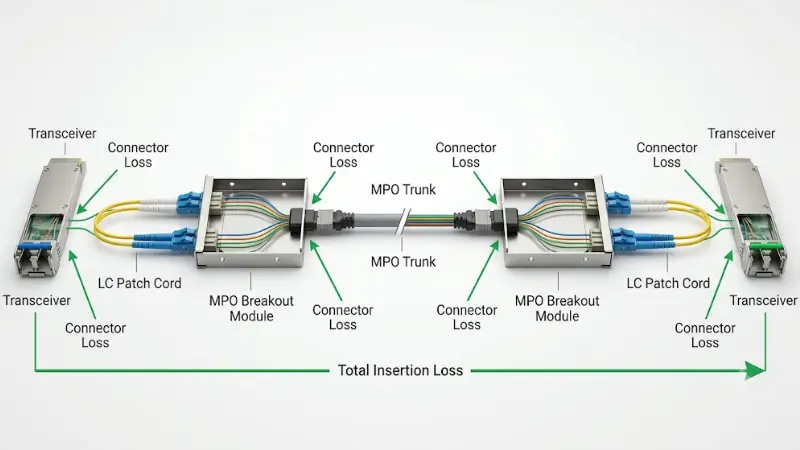

7. Загуба на вмъкване и бюджет на връзката
Всяка свързана двойка, снаждане и модул изразходват част от бюджета. Структурираният MPO канал добавя повече чифтосвани двойки от обикновен дуплексен джъмпер, така че маржът изчезва по-бързо, отколкото хората очакват. За да го проверите, добавете: разрешената загуба на канала на трансивъра, затихването на влакното по отношение на разстоянието, всяка двойка конектори (обикновено няколко десети от dB, по-ниски за ниски-степени на загуба), свързаните двойки на модула, загубите на-кабела за свързване и границата на безопасност. Сравнете общата сума с определената загуба на вмъкване на канала на трансивъра, която клаузите на IEEE 802.3 PMD дефинират за интерфейс. Когато маржът е ограничен, модулът с ниски-загуби и високо-качественият багажник са това, което го запазва.

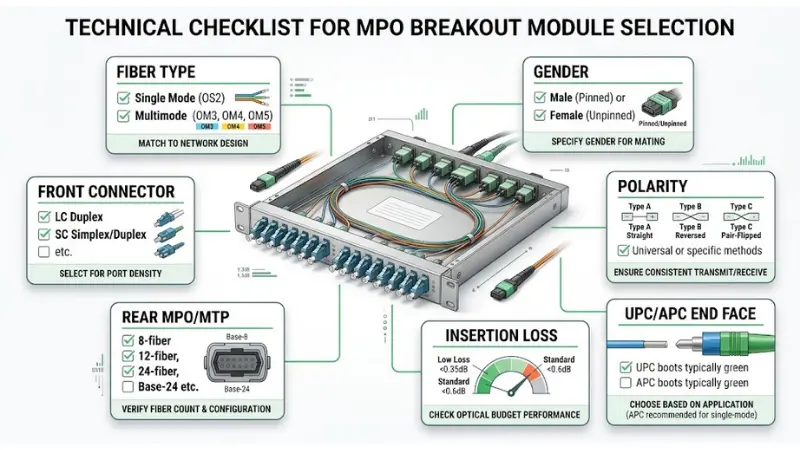

Списък за спецификации на MPO Breakout Module
Пуснете това преди да поръчате. Всеки ред е параметър, защо има значение и грешката, която предотвратява.
| Изискване | Какво да проверя | Защо има значение | Често срещана грешка |
|---|---|---|---|
| Тип влакна | Единичен{0}}режим или многомодов (OM3/OM4) | Несъответстващото влакно прекъсва или влошава връзката | Смесване на SM и MM в един канал |
| Преден конектор | LC или SC, дуплекс или симплекс | Трябва да съответства на интерфейса на трансивъра | Поръчка на SC за изцяло-LC фасада |
| Заден конектор | MPO или MTP, брой влакна | Определя съвместимостта и плътността на багажника | Грешен брой влакна за оптика SR4 |
| Пол | Мъжки (закачен) или женски (незакачен) | Два конектора от еднакъв-пол не могат да се съчетават | Фиксирано-към-фиксирано или откачено-към-нефиксирано |
| Челно лице | UPC или APC | Не-взаимосвързани; влияе върху загубата на връщане | Свързване на UPC с APC |
| Полярност | Метод A, B, C или универсален | Подравнява TX към RX през канала | Методи за смесване по средата-път |
| Степен на загуба | Стандартна или ниска{0}}загуба | Запазва полето в много-конекторните връзки | Стандартен клас при ограничен бюджет |
| Форм фактор | LGX размер, ширина, пасване на панела | Модулът трябва да се инсталира физически | Касета, която не пасва на панела |
Типични примери за конфигурация
Те са представителни, не изчерпателни, но показват как броят на влакната и стилът на пробив се преобразуват в реални интерфейси.
- 40GBASE-SR4 (QSFP+):осем многомодови влакна. MPO-към-LC модул прекъсва магистралния канал към LC за свързване към 10G портове или масивна касета го пренася направо към друг QSFP+.
- 100GBASE-SR4 (QSFP28):осем многомодови влакна, преминаващи към четири 25G връзки. Багажник с 8 влакна и модул поддържат всички влакна активни.
- 400G единичен-режим DR4:осем едномодови-влакна на 12-влакнест APC MPO, преминаващи към четири 100G връзки. Обърнете внимание на изискването за APC тук - UPC модул няма да обслужва този път.
- Агрегиране на телекомуникации и ISP:много дуплексни вериги, консолидирани в стволове на масиви между ODF и транспортни съоръжения, където модулите поддържат рамката четима.
Когато паралелната оптика изпълнява естествен QSFP-към-QSFP,MTP-към-LC касетае страничната-панелна част, която прави прехода едновременно чист и документиран.
Кога да не използвате MPO Breakout модул?
Един модул е грешен избор толкова често, колкото и правилният:
- Кратки, временни или лабораторни връзки.Вентилаторният-кабел е по-прост и по-евтин, а етикетирането не е-проблем в малък мащаб.
- Директни връзки между -устройства-.Ако две кутии са разположени на метър една от друга, вентилаторът-навън или модулът за директно-закрепване избягва напълно панела.
- Среда с ниска{0}}гъстота.Под шепа връзки на стелаж, етикетирането на модула и ползите от -защитата на багажника не оправдават разходите или пространството на стелажа.
Най-добри практики за инсталиране и управление на кабели

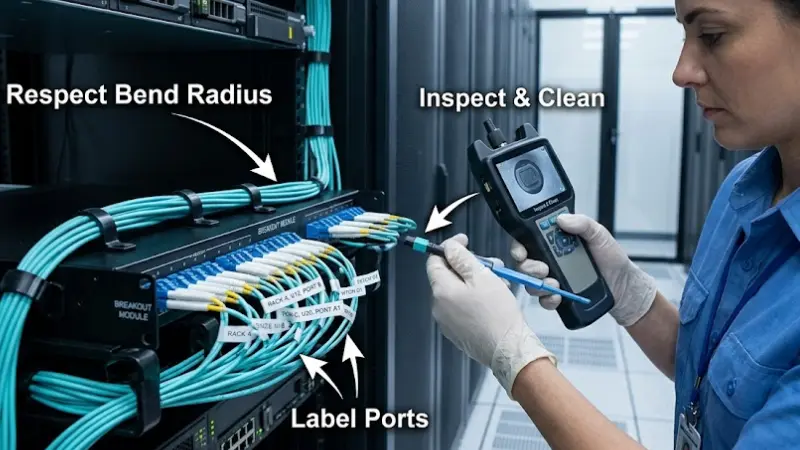

Огледайте и почистете всяка крайна повърхност преди чифтосване
Замърсяването е водещата причина за неизправности на влакната, а MPO накрайникът трябва да замърси много влакна наведнъж. Проверете и почистете спрямо определен стандарт - признатата референция еIEC 61300-3-35, който задава критерии за преминаване/неуспешност за чистота на крайната повърхност и в последното си издание добавя насоки, специфични за MPO конекторите.
Обозначете напълно двата края
Модул за запис, позиция на панела, номер на порт, ID на магистрала и дестинация. Пълните етикети са това, което превръща бъдеща повреда от един час проследяване в две-минутно отстраняване.
Спазвайте радиуса на огъване
Не насилвайте кабелите в тесни завои. Нарушаването на минималния радиус на огъване незабавно повишава затихването и скъсява живота на кабела.
Оставете багажника на мира
Правете рутинни корекции на предните портове. Всеки път, когато смущавате конектор на заден масив, рискувате прах, неправилно подравняване и допълнителна загуба.
Тествайте и документирайте след монтажа
Проверете загубата на вмъкване, непрекъснатостта и полярността и архивирайте резултатите за критични връзки. Първата инсталация е най-евтиният момент за улавяне на грешка в полярността или пола.
Контролен списък за отстраняване на неизправности: Когато MPO връзка не се появява?
Ако връзката е тъмна или има грешка след чиста инсталация, прегледайте ги в ред, преди да заподозрете оптиката:
- Край-чистота на лицето.Повторно -проверете и почистете предните страни на MPO накрайника и LC/SC.
- TX/RX и полярност.Потвърдете предаването достига прием от край до край; грешка в полярността е най-вероятната причина, когато всичко физически пасва.
- Конектор пол.Уверете се, че закачените партньори са освободени на задния MPO.
- Краен-тип лице.Проверете дали не сте съчетали UPC с APC никъде по пътя.
- Тип и клас влакна.Потвърдете последователността на SM/MM и степента на OM в багажника, модула и джъмперите.
- Съвместимост с трансивър.Съпоставете оптиката с влакното, обхват и скорост.
- Бюджет за връзка.Повторно-добавете загубата; малък марж плюс маргинална двойка конектори могат да ви избутат.
Какво да предоставите, когато поискате оферта?
Повечето забавяния на офертите идват от липсващи параметри, а не от ценообразуване. За да получите точна препоръка за модул с едно преминаване, изпратете ги заедно:
- Режим и степен на влакна (SM или MM OM3/OM4)
- Преден конектор и брой (LC/SC, дуплекс/симплекс, брой портове)
- Брой задни MPO/MTP влакна (8/12/16/24)
- MPO пол (мъжки/закачен или женски/незакачен)
- Челно лице (UPC или APC) както за предната, така и за задната част
- Метод на полярност за целия канал
- Степен на загуба (стандартна или ниска-загуба) и всяка -бюджетна цел за връзка
- Размерът на модула и панелът/корпусът трябва да пасват
- Количество и приложението или трансивъра, който обслужва
Кратка диаграма на канала отговаря на повечето от тях наведнъж. С тези подробности можетепоискайте офертаи конфигурацията да бъде потвърдена, а не предполагана.
ЧЗВ
MTP същото ли е като MPO?
MTP е конкретен конектор с висока-производителност, изграден върху MPO интерфейса, така че е MPO-съвместим, но първокласен вариант. При обществени поръчки винаги потвърждавайте дали проектът изисква MPO, MTP или едно от двете.
Каква е разликата между MPO прекъсвач модул и MPO касета?
Те обикновено са един и същ обект, гледан по два начина. „Касета“ описва затворената модулна форма, която се поставя в панел; "модул за прекъсване" описва функцията за прекъсване на MPO/MTP влакна към LC или SC.
Може ли един модул да се използва както за единичен-режим, така и за многомодов?
Не. Модулът е изграден за един тип влакно. Използването на многомодов модул в едно-режимна връзка или обратното няма да работи правилно.
Как да разбера кой поляритет да избера?
Проверете целия канал - трансивъри, ствол, адаптери, джъмпери и модул - и поддържайте един метод последователен навсякъде. Ако не сте сигурни, изпратете диаграма на връзката на вашия доставчик, преди да поръчате.
Колко LC порта ми дава 12-фибърен MPO модул?
Шест LC дуплексни порта, тъй като всяка дуплексна връзка използва две влакна. Модул с 8 влакна дава четири, а модул с 24 влакна дава дванадесет.
Трябва ли да поръчам мъжки (закачен) или женски (незакачен) MPO?
Зависи от това с какво се свързва модулът: едната страна на всяка свързана двойка трябва да бъде фиксирана, а другата незакрепена. Потвърдете пола на багажника и адаптера, към който се свързва, преди да поръчате.
Кога пробивният кабел е по-добър от модул?
За къси, временни връзки с ниска-плътност или директни връзки-към-устройство вентилаторният-кабел е по-прост и по-евтин. Модулите печелят при постоянни, плътни, структурирани серии, които се нуждаят от етикетиране и защита на ствола.
Имам ли нужда от APC на MPO, ако моите LC портове са UPC?
Това зависи от изискването за връщане-загуба на връзката и останалата част от канала, а не само от LC портовете. APC се изисква за PON и много телекомуникационни пътища; посочвайте последователно крайната страна и никога не свързвайте UPC с APC.
Модулите MPO breakout само за центрове за данни ли са?
Не. Те се използват и в телекомуникационни помещения, мрежи на интернет доставчици, централни офиси и корпоративни мрежи - навсякъде, където влакната с висока-плътност трябва да бъдат организирани и проследени.
Каква информация трябва да изпратя за оферта?
Режим и степен на влакна, преден конектор и брой, брой на задни влакна, MPO пол, челно лице, полярност, степен на загуба, размер на модула, количество и приложение. Диаграмата на канала покрива по-голямата част от него.
Ключови изводи
Модулът за прекъсване на MPO превръща MPO/MTP магистрала с висока -плътност в организирано LC или SC patching, намалява задръстванията, защитава гръбнака и улеснява миграцията на 40G/100G/400G. Решението, което има значение, не е броят на портовете -, а съвпадение на типа влакно, типа на конектора и пола, крайната страна, полярността, степента на загуба и форм-фактора в целия канал. Първо уточнете тези параметри, потвърдете ги спрямо вашите трансивъри и канали и модулът ще се инсталира веднъж и ще остане тих.
