Fiber Optic Pigtail
Evolux Fiber: Вашият професионален производител на фиброоптични пигтейли!
Shenzhen Evolux Fiber Co., Ltd е водещ доставчик на авангардни-решения за оптични влакна, специализиран в изследването, разработването, производството и разпространението на високо-качествени оптични продукти. Създадени през 2013 г. и със седалище в Шен Жен, Китай, ние се превърнахме в надеждно име в областта на оптичните влакна. Със силен фокус върху иновациите и надеждността, ние се стремим да отговорим на променящите се изисквания на глобалната телекомуникационна индустрия.
Нашите предимства
Разнообразно продуктово портфолио
Предоставяме широка гама от продукти с оптични влакна, от едно-режимни и много-режимни оптични влакна до специални оптични влакна за специфични приложения, включително кабели от оптични влакна, конектори, трансивъри, адаптери и свързани аксесоари, за да отговорим на разнообразните нужди на нашите клиенти.
Отлична поддръжка на клиенти
Събрахме екип от експерти, които са готови да подкрепят нашите клиенти. Те помагат на клиентите да изберат правилното оптично решение и ръководят процеса на внедряване, като позволяват на клиентите да се насладят на цялостна пред-консултация за продажба до след-поддръжка и техническа помощ.
Усъвършенствани съоръжения за научноизследователска и развойна дейност
Съвременните---съоръжения за научноизследователска и развойна дейност, оборудване и специализирани лаборатории осигуряват идеална среда за провеждане на авангардни-изследвания, експериментиране и тестване на оптични материали, дизайн и производствени процеси.
Професионални услуги за персонализиране
Ние предлагаме опции за персонализиране, които позволяват на клиентите да адаптират оптични продукти към техните специфични нужди. Диаметърът на влакното, материалът за покритие или типът на конектора могат да бъдат персонализирани гъвкаво.
Product Categories
Производител на фиброоптични косички
за Telecom, FTTH и проекти за центрове за данни
Изход за снаждане-от оптични фибропроводи директно от EVOLUX Fiber.
Ние произвеждаме и доставяме едно-модови и многомодови фиброоптични пигтейли с LC, SC, FC, ST, E2000 и други опции за конектори. Предлагат се стандартни и персонализирани конфигурации за оптични разпределителни рамки, пач панели, клемни кутии, FTTH мрежи, телекомуникационна инфраструктура и кабелни системи за центрове за данни.
Изберете конектора, типа полиране, режима на влакното, диаметъра на кабела, дължината, броя на влакната, материала на кожуха и опаковката, необходими за вашия проект.
маркетинг.
01
Директен производител
Стандартни и персонализирани фиброоптични пигтейли, доставяни за глобални B2B клиенти.
02
Единичен режим и многомодов режим
Опции за OS1, OS2 и многомодови влакна за телекомуникационни, FTTH, LAN и приложения в центрове за данни.
03
Множество опции за конектори

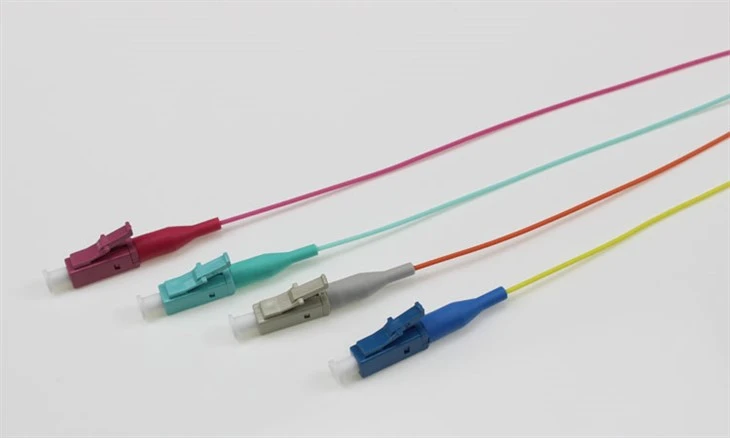

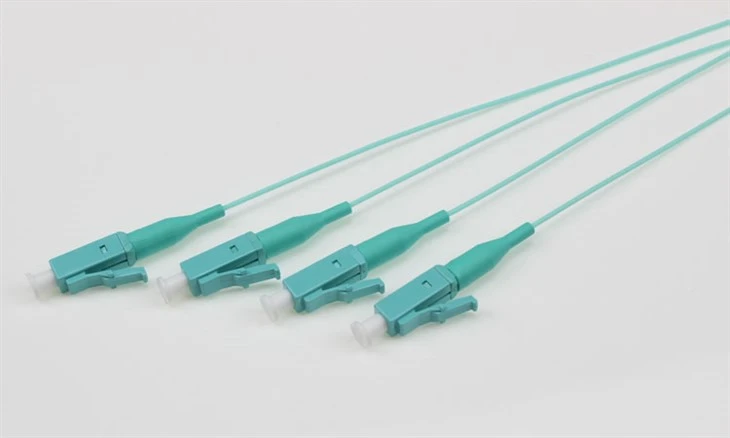

LC, SC, FC, ST, E2000 и други налични конфигурации на конектори.
04
Персонализирани спецификации
Изберете тип влакно, лак, диаметър на кабела, дължина, брой влакна, цветово кодиране и опаковка.
Персонализирайте своя фиброоптичен пигтейл
EVOLUX Fiber осигурява гъвкаво персонализиране на фиброоптични косички за телеком оператори, дистрибутори, системни интегратори, изпълнители, производители на оборудване и OEM купувачи. Конфигурирайте продукта според вашите изисквания за мрежа, инсталация и марка.
Конектор и полски тип
Изберете от LC, SC, FC, ST, E2000, MU, MT-RJ и други типове конектори при поискване.
Наличните опции за полиране включват:
UPC/APC/PC, в зависимост от типа и приложението на конектора
Тип влакно и производителност
Налични са едно{0}}модови и многомодови опции за различни разстояния на предаване и мрежови приложения.
Наличните опции включват:
- OS1 и OS2
- OM1, OM2, OM3, OM4 и OM5
- G.652D, G.657A1 и G.657A2
Други спецификации на влакна при поискване
Структура и дължина на кабела
Изберете подходящия диаметър, материал и дължина на кабела според вашата инсталационна среда.
Наличните опции включват:
- 0,9 мм, 2,0 мм и 3,0 мм
- PVC, LSZH и PE материали
- Стандартни дължини от 0,5м до 3м
Персонализирани кабелни структури и дължини
Брой влакна и цветово кодиране
Пигтейлите за оптични влакна могат да се доставят поотделно или като комплекти от много-влакна.
Наличните конфигурации включват:
- 1, 2, 4, 6, 8, 12, 24 и 48 влакна
- Стандартна последователност от 12 цвята
- TIA-598 или IEC цветно кодиране
Цветове, номера и етикети,-посочени от клиента
Етикети, опаковки и OEM услуги
Персонализирайте продуктите за управление на проекти, дистрибуция или продажби на-частни марки.
Наличните услуги включват:
- Етикети за продукти и проекти
- Баркод или QR код
- Индивидуална, комплектна или групова опаковка
- Неутрална опаковка
- Клиентско лого и частна{0}}опаковка с етикет
- Персонализирани маркировки на кашона и информация за продукта
Тестване и документация
Инспекцията и документацията могат да бъдат организирани според изискванията на вашата поръчка.
Наличните документи могат да включват:
- Лист с данни за продукта
- Партидни или индивидуални записи от тестове
- Доклади за загуба при вмъкване и загуба при връщане
- Опаковъчен лист
- Сертификат за съответствие
- Персонализирани формати на документация

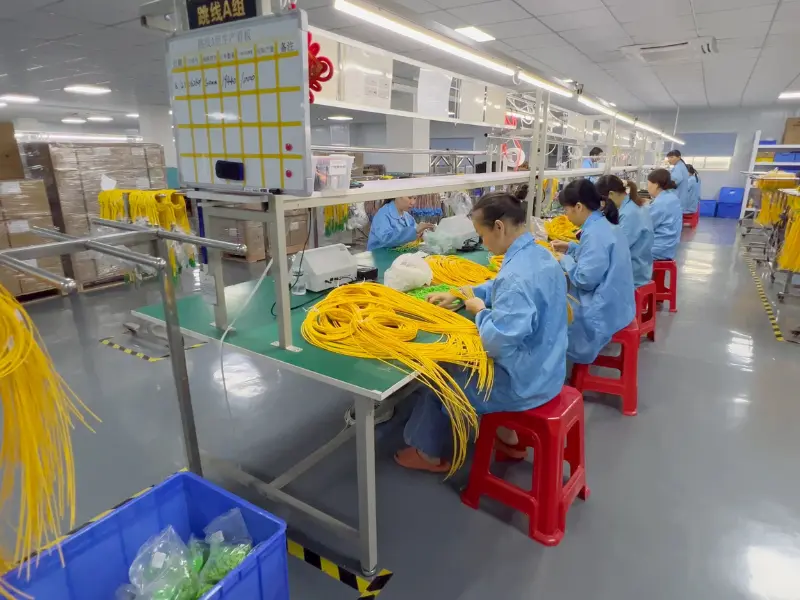

Процес на производство на фиброоптична косичка
Надеждният фиброоптичен пигтейл зависи от прецизната подготовка на влакното, сглобяването на конектора, полирането, тестването и крайната проверка. EVOLUX Fiber следва структуриран производствен процес, за да спомага за поддържането на последователността на продукта и да отговаря на потвърдените технически изисквания на всяка поръчка.
Подготовка на материала и проверка
Преди производството влакното, конекторите, накрайниците, ботушите, якетата и другите компоненти се проверяват спрямо одобрената продуктова спецификация.
Елементите за проверка могат да включват:
- Модел конектор
- Тип и клас влакна
- Диаметър на кабела или буфера
- Материал на якето
- Цвят на продукта
- Външен вид на компонента
- Количество за поръчка
Тази стъпка помага да се предотврати навлизането на неподходящи материали в производствения процес.
Рязане на влакна, оголване и почистване
Оптичното влакно се нарязва на необходимата дължина и се подготвя за монтаж на конектора.
Процесът включва:
- Измерване и нарязване на влакното
- Премахване на външната обвивка или буфер
- Отстраняване на влакнестото покритие
- Почистване на голото влакно
- Проверка на подготвеното влакно
- Внимателната подготовка на влакната помага за намаляване на замърсяването и физическото увреждане преди прекратяване.
Монтаж и втвърдяване на конектора
Подготвеното влакно се вкарва в накрайника на конектора и се фиксира според необходимия процес на завършване.
Този етап може да включва:
- Подготовка на лепило
- Вмъкване на влакна
- Позициониране на съединителя
- Монтаж на ферула
- Температурно-контролирано втвърдяване
- Монтаж на багажник и корпус
Правилното позициониране и втвърдяване са важни за поддържане на механична стабилност и оптични характеристики.

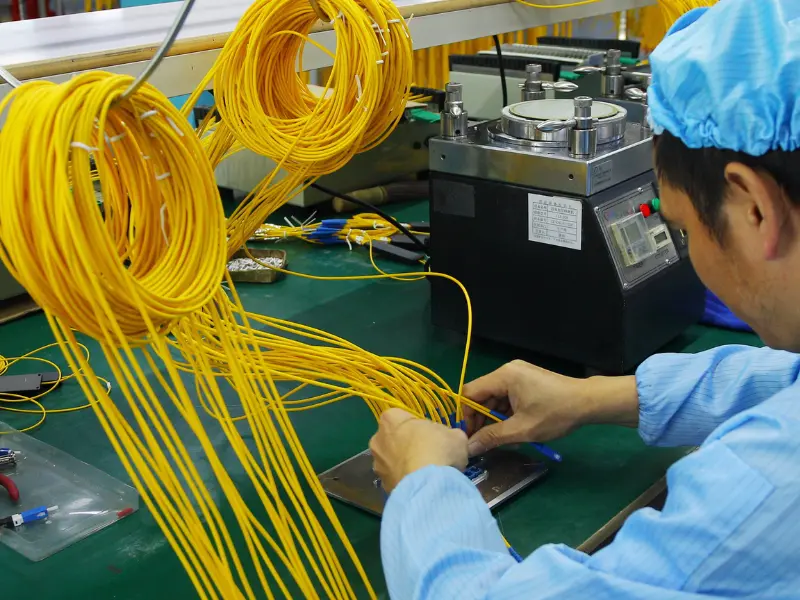

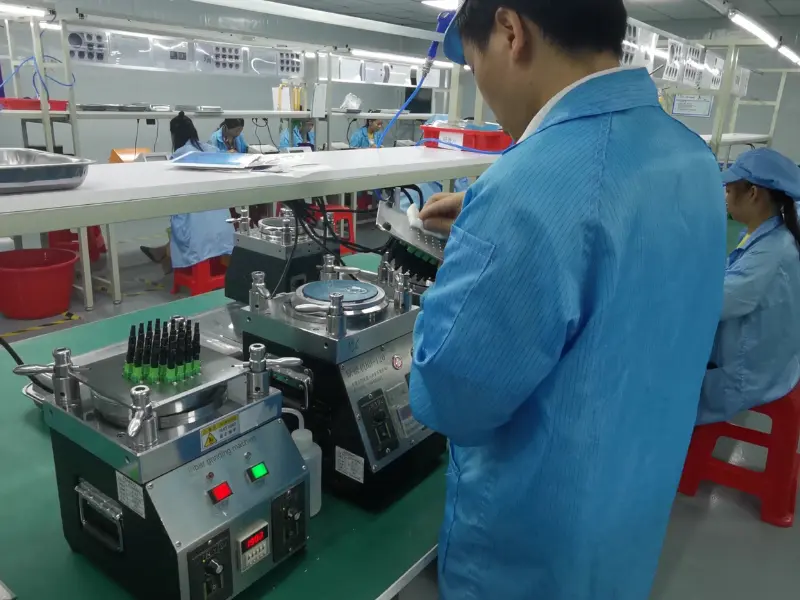

Прецизно полиране на накрайника
След втвърдяване накрайникът на съединителя се полира, за да се създаде необходимата геометрия на челната-лице.
Процесът на полиране се избира според типа конектор и изискването за полиране, включително UPC или APC конфигурации.
Процесът може да включва:
- Премахване на излишните{0}}фибри
- Грубо полиране
- Фино полиране
- Окончателно довършване
- Край-почистване на лицето
Контролираното полиране помага за намаляване на драскотините, дефектите и прекомерната оптична загуба.

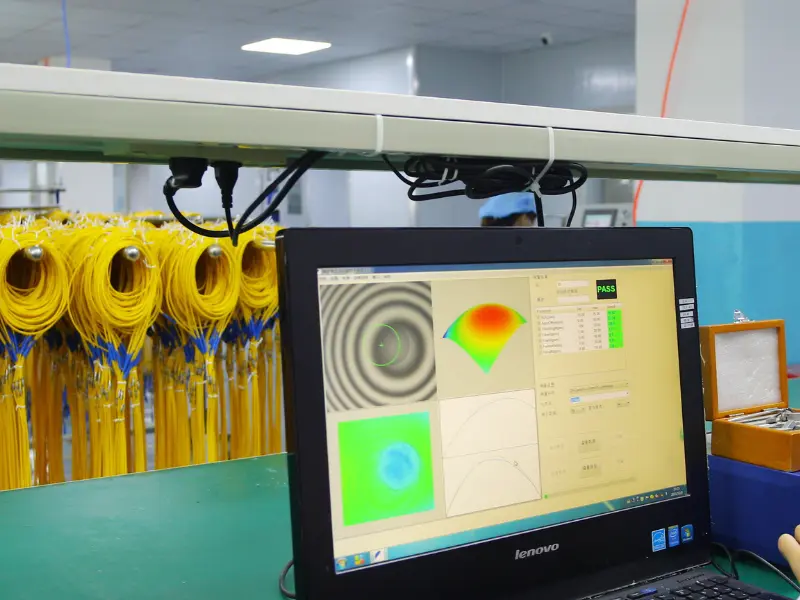

Оптично тестване и крайна-лицева проверка
Готовите съединители се проверяват и тестват съгласно договорената спецификация на продукта и изискванията за качество.
Елементите за проверка могат да включват:
- Проверка на края на съединителя-
- Тестване на вмъкнати загуби
- Тестване на обратната загуба
- Тестване на непрекъснатост
- Проверка на полярността
- Потвърждение на последователността-на цвета на влакното
- Проверка на-дължината на продукта
Индивидуални или партидни тестови записи могат да бъдат обсъдени според изискванията на поръчката.
Окончателна проверка, етикетиране и опаковане
Преди изпращане завършените фиброоптични пигтейли се проверяват спрямо потвърдените данни за поръчката.
Окончателната проверка може да обхваща:
- Тип конектор
- Полски тип
- Режим на влакна
- Дължина на продукта
- Брой фибри
- Цветово кодиране
- Информация за етикета
- Външен вид на продукта
- Количество на опаковката
След това продуктите се снабдяват със защитни капачки за прах, етикетират се и се опаковат съгласно договорения метод на опаковане.
Поискайте подробности за производството
Пигтейлът на оптичното влакно обикновено има оптичен съединител, предварително -инсталиран в единия край, а другият край голо влакно се използва за снаждане чрез синтез към друго влакно. Пигтейлите могат да имат женски или мъжки съединители. Пигтейлите на оптичните влакна обикновено са без обвивка, за да бъдат снадени и след това защитени в тава за снаждане на влакна с механичен или термичен протектор за снаждане.
Класификация на фиброоптични пигтейли
По вид влакна
Пигтейлите за оптични влакна са разделени на два основни типа: едно-модово (оцветено в жълто) и многомодово (оцветено в оранжево) влакно. Многомодовите фиброоптични пигтейли използват масивни многомодови кабели с оптични влакна със спецификации 62,5/125 микрона или 50/125-микрона, завършени с многомодови оптични конектори в единия край. Освен това, 10G кабели с многомодови влакна (OM3 или OM4) се предлагат във фиброоптични пигтейли, обикновено отличаващи се с цвят на аква кожуха. От друга страна, едномодовите влакнести кабели с едно-влакно използват 9/125 микрона единични-влакнести кабели и са завършени с едномодови влакнести конектори в единия край.
Предлагат се различни фиброоптични пигтейли. всеки завършва с различен конектор. Често използваните съединители за кабели със свинска опашка включват набор от опции, като LC влакнеста свинска опашка, SC влакнеста свинска опашка, ST влакнеста свинска опашка, FC влакнеста свинска опашка, MT-RJ влакнеста свинска опашка, E2000 влакнеста свинска опашка и други. Всеки конектор има предимства и е подходящ за различни приложения и системи. Нека разгледаме по-отблизо някои от често използваните:

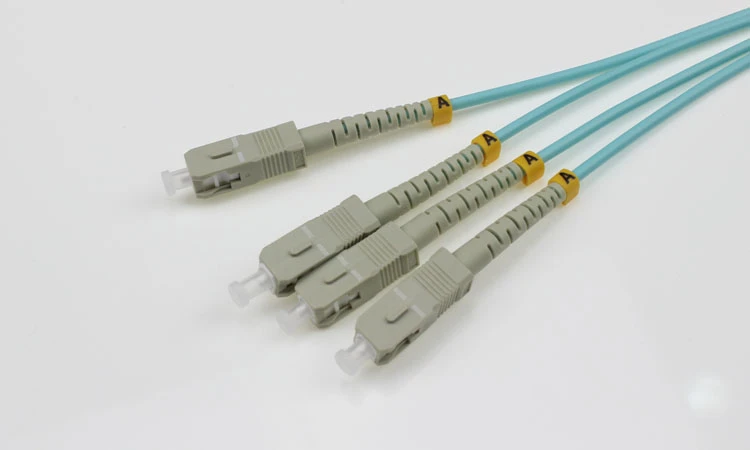

● SC Fiber Optic Pigtail:Конекторът за кабел SC със свинска опашка се отличава с дизайн без{0}}оптичен разединител с 2,5 mm предварително радиус от цирконий или накрайник от неръждаема сплав. SC fiber pigtail е известен със своята ценова-ефективност и широко разпространена употреба в CATV, LAN, WAN, тестови и измервателни приложения.
● FC Fiber Optic Pigtail:FC влакнеста свинска опашка използва металното тяло на FC оптични конектори и има винтова-структура от тип с високо-прецизни керамични накрайници. FC фиброоптични пигтейли и свързани продукти намират широко приложение в общите фиброоптични връзки.
● ST Fiber Optic Pigtail:Конекторът ST pigtail е особено популярен за мултимодови оптични LAN приложения. Има удължен втулка с диаметър 2,5 мм, изработена от керамика (цирконий), неръждаема сплав или пластмаса. Пигтейлите от ST влакна обикновено се използват в телекомуникационни, промишлени, медицински и сензорни приложения.
По среда на приложение
Има специализирани кабели със свинска опашка, известни като бронирани влакнести опашки и водоустойчиви влакнести опашки, проектирани да издържат на сурови и екстремни среди.
● Брониран пигтейл:Бронираните фиброоптични пигтейли са конструирани с тръба от неръждаема стомана или друг здрав стоманен материал във външната обвивка. Този дизайн осигурява допълнителна защита за влакното и подобрява цялостната надеждност на мрежата. Също така помага за предотвратяване на щети, причинени от гризачи, строителни работи или теглото на други кабели.
● Водоустойчива косичка:Водоустойчивата влакнеста косичка е проектирана с подсилена от неръждаема стомана водоустойчива единица и бронирано външно PE (полиетиленово) яке. Този тип косичка е много-подходящ за тежки среди като комуникационни кули, CATV инсталации и военни приложения. Водоустойчивият кос кабел предлага отлична издръжливост, якост на опън и надеждна работа, което го прави идеален за свързване на открито.
Пигтейлите за оптични влакна се предлагат в различен брой нишки, като 1, 2, 4, 6, 8, 12, 24 и 48 нишки. Дизайнът на косичката зависи от броя на влакната.
● Симплексна фиброоптична косичка:Този тип съдържа едно влакно и един конектор в единия край.
● Duplex Fiber Optic Pigtail:Дуплексният пигтейл включва две влакна и два конектора на единия край, като всяко влакно обикновено се маркира като "A" или "B" или използва различни цветни конектори, за да посочи полярността.
По същия начин, пигтейли с 4, 6, 8, 12, 24, 48 и дори повече от 48 влакна имат съответните характеристики, отговарящи на специфичните нужди на различни приложения и системи.
Забележка: Влакнестите пигтейли имат или женски конектори (използвани в пач панели за лесни връзки) или мъжки конектори (директно включени в оптични приемо-предаватели за предаване на сигнал).
Предимства на фиброоптични пигтейли
Лесна инсталация
Пигтейлите за оптични влакна се доставят с предварително-заключени конектори, което ги прави лесни за инсталиране и намалява необходимостта от-завършване на място. Това опростява процеса на инсталиране и спестява време.
Последователни и високо{0}}качествени прекратявания
Пигтейлите са фабрично завършени, което гарантира последователни и високо{0}}качествени завършвания. Това минимизира риска от човешка грешка по време на полеви прекратявания, което води до по-добра цялостна производителност.
Съвместимост
Пигтейлите могат да бъдат завършени с различни видове конектори, като SC, LC, ST или други, осигурявайки съвместимост с различно оборудване и системи. Тази адаптивност е ценна в разнообразни мрежови среди.
Намалена загуба на сигнал
Фабричните накрайници и прецизността в подравняването на конекторите спомагат за минимизиране на загубата на сигнал и осигуряват ефективно предаване на светлина. Това е от решаващо значение за поддържане на производителността и целостта на оптичната мрежа.
Приложение на фиброоптична косичка
Терминиране на оптични кабели
Фиброоптични пигтейли обикновено се използват за терминиране на оптични кабели, които се използват за предаване на оптични сигнали на дълги разстояния. Пигтейлите се свързват към оптичния кабел и след това се снаждат или завършват с оптичен конектор към друг компонент в системата, като например пач панел или оптичен трансивър.
Изграждане на оптични мрежи
Фиброоптичните пигтейли се използват широко в изграждането на оптични мрежи, където се използват за свързване на различни компоненти, като оптични приемо-предаватели, оптични усилватели и оптични сплитери. Те осигуряват надеждна и ефективна връзка между тези компоненти, осигурявайки правилното прехвърляне на оптични сигнали в мрежата.
Центрове за данни
Фиброоптични пигтейли също се използват в центрове за данни за свързване на оптични приемо-предаватели и пач панели. Това позволява на центровете за данни да обработват големи количества трафик от данни ефективно и с минимална загуба на сигнал, осигурявайки високо-скоростен и надежден трансфер на данни.
Тестване и поддръжка
Пигтейлите за оптични влакна също се използват при тестване и поддръжка на оптични системи. Те осигуряват удобен начин за тестване на оптични сигнали, без да прекъсват главния оптичен кабел, което улеснява идентифицирането и разрешаването на проблеми.
Пигтейлите с оптични влакна изискват правилна инсталация и завършване, за да се осигури оптимална производителност. Нека разгледаме процеса-по-стъпка както за инсталиране, така и за прекратяване, заедно с някои съвети за поддръжка.
Процес на инсталиране
Започнете, като подготвите оптичния кабел, като се уверите, че е чист и без повреди или прегъвания. Оголете външната обвивка на кабела с помощта на машина за отстраняване на влакна, излагайки нишките на влакната. Почистете откритите влакна, като използвате кърпички без власинки и изопропилов алкохол, за да отстраните мръсотията или замърсителите. Подгответе косичката, като премахнете защитното й покритие, оставяйки малка дължина голо влакно. Подравнете оголените краища на кабела и пигтейла, като се уверите, че са правилно подравнени за снаждане чрез синтез или механични съединители. Използвайте фузионно снаждане или механични съединители, за да свържете сигурно влакната заедно. Защитете мястото на снаждане или точката на свързване с термосвиваеми тръби или конекторни ботуши. Тествайте инсталираната свинска опашка, като използвате оптичен измервател на мощността, за да проверите силата на сигнала. Общи приложения и индустрии, които използват фиброоптични пигтейли, включват телекомуникации, центрове за данни, медицински съоръжения и индустриална автоматизация. Те са от съществено значение при свързването на различни устройства като комутатори, рутери, трансивъри и пач панели.
Процес на прекратяване
Започнете, като подготвите оптичния кабел по начин, подобен на споменатия в процеса на инсталиране. Оголете външната обвивка на кабела, за да изложите влакната. Почистете двата края на кабела, като използвате кърпички без власинки и изопропилов алкохол, за да отстраните всякакви замърсители. Подгответе конектора, като отстраните предпазната му капачка и го почистите. Поставете всяко влакно в съответния му слот в накрайника на конектора. Прикрепете сигурно тялото на съединителя, за да осигурите облекчаване на напрежението за крайните влакна. Проверете и почистете всяко излишно лепило или остатъци около областта на конектора. Тествайте всеки прекратен пигтейл, като използвате оптичен измервател на мощността, за да осигурите правилно предаване на сигнала. За да се поддържа оптимална производителност на фиброоптични пигтейли, са необходими редовни проверки и почистване. Избягвайте да ги огъвате или усуквате прекомерно, тъй като това може да доведе до загуба на сигнал или счупване. Освен това ги пазете от прах и влага.
Фактори, които трябва да имате предвид, преди да изберете фиброоптична косичка
Тип влакна
Първото нещо, което трябва да вземете предвид при избора на оптичен кабел, е вида на влакното. Има два основни вида оптични влакна: едномодови-модови и многомодови. Едномодовото-влакно е проектирано за предаване на-разстояния, докато многомодовото влакно е по-подходящо за по-къси разстояния. Ако предавате данни на дълги разстояния, ще искате да използвате едно-модово влакно. Ако предавате данни на по-къси разстояния, многомодовото влакно ще е достатъчно.
Размер на ядрото
Размерът на сърцевината на оптичния кабел се отнася до диаметъра на стъклената или пластмасовата сърцевина, която носи светлинния сигнал. Размерът на сърцевината влияе както на честотната лента, така и на възможностите за разстояние на кабела. Най-общо казано, по-големите размери на ядрото са по-добри за по-къси разстояния и по-ниска честотна лента, докато по-малките размери на ядрото са по-добри за по-дълги разстояния и по-висока честотна лента.
Материал на якето
Материалът на обвивката на оптичния кабел е важен, тъй като предпазва влакното от повреди и фактори на околната среда. Има няколко различни материала за яке, от които да избирате, включително PVC, LSZH и Plenum. PVC е най-разпространеният материал за кожуха и е подходящ за повечето приложения. Якетата LSZH (Low Smoke Zero Halogen) се използват в среди, където димът и токсичните изпарения могат да представляват опасност, като например в самолети или подводници. Нагнетателните кожуси се използват в помещения за обработка на въздух, като например в офис сгради.
Тип конектор
Типът конектор е друг важен фактор, който трябва да имате предвид при избора на оптичен кабел. Има няколко различни вида конектори, включително SC, FC, ST и LC. Типът конектор, който изберете, ще зависи от оборудването, към което се свързвате, и разстоянието между тях.
Инсталационна среда
И накрая, ще искате да вземете предвид средата на инсталиране, когато избирате оптичен кабел. Различните среди изискват различни видове кабели. Например, ако инсталирате кабел в сурова външна среда, ще искате да изберете кабел, който е предназначен за употреба на открито и може да издържи на излагане на елементи. Ако инсталирате кабел в център за данни, ще искате да изберете кабел, който е лесен за инсталиране и управление.
Използване на съвети за фиброоптична косичка
Поддържайте кабелните конектори чисти и сухи
Преди да използвате оптични кабели, почистете конекторите на кабела и на кабелите или портовете, към които е свързан кабелът. Конекторите могат лесно да бъдат замърсени от прах, масла от ръцете, остатъци от филм, кондензиран от въздушни изпарения, и покрития, останали след изпаряване на вода и разтворители. Влагата също може да корозира кабелните накрайници, така че съхранявайте кабелите на сухи места.
Оставете капачките против прах, докато сте готови за свързване
Капачките за прах предпазват конектора от замърсявания и влага и го предпазват от повреда. След като махнете капачката против прах, проверете и почистете накрайника, преди да свържете към друг кабел или устройство. Използвайте само почистващи продукти, предназначени за оптични конектори.
Спокойно
Оптичните кабели са изключително издръжливи, състоящи се от облицовка, покрития и кожуси, които предпазват деликатните стъклени нишки и осигуряват здравина. Все пак, ако се борави неправилно, стъклените нишки могат да се счупят, което се отразява на предаването на сигнала.
Тест за точки на отказ
Превишаването на радиуса на огъване или стойностите за устойчивост на смачкване на кабела може да повлияе на производителността, така че използвайте визуален локатор на повреди (VFL), за да намерите точки на повреда, или измервател на мощност, за да определите дали има загуба на сигнал.
Избягвайте заплетени кабели
Оптични кабели с намотки и сигурни съединители със закопчалки тип кука и примка. Тъй като компресираните кабели могат да причинят загуба на сигнал, избягвайте използването на пластмасови връзки с цип. Когато връзките с ципове са единственото решение, затегнете ги хлабаво.
Крайно ръководство за често задавани въпроси за фиброоптична косичка
Въпрос: За какво се използват фибрите?
В: Каква е разликата между пигтейл и пач кабел?
В: Какво е фиброоптична косичка?
Въпрос: Как да тествам конектори?
В: Какъв размер е косичката от влакна?
Въпрос: Какви са видовете влакнести опашки?
Въпрос: Къде се използват влакнести опашки?
В: Каква е разликата между оптичен кабел и пач кабел?
В: Какви видове фиброоптични пигтейли се предлагат?
В: Каква е дължината на вълната за фиброоптична косичка?
В: Какво е максималното разстояние, на което може да предава сигнали оптичен пигтейл?
Въпрос: Как работи влакнеста косичка?
Въпрос: Кой е най-разпространеният широко използван съединител за пигтейл?
В: Къде използваме фуги със свинска опашка?
В: Как се снаждат пигтейли?
В: Какво е еднорежимна косичка?
Въпрос: Как да сменим конектор за косичка?
Въпрос: Какви са предимствата на предварително-завършените фиброоптични пигтейли?
Въпрос: Какво е максималното напрежение на издърпване за фиброоптични пигтейли?
В: Подходящи ли са фиброоптични пигтейли за външни приложения?
Като един от водещите производители и доставчици на фиброоптични пигтейли в Китай, горещо ви приветстваме да закупите фиброоптични пигтейли на склад тук от нашата фабрика. Всички персонализирани продукти са с високо качество и ниска цена. За ценова листа и безплатна проба се свържете с нас сега.
