Решение за оптично окабеляване на център за данни Evolux
Изградете RFQ-готов BOM за пасивни влакна с MPO/MTP стволове и разклонения, LC пач кабели, OM3/OM4 многомодови или OS2 опции за един-режим, съвместими адаптери и-специфично етикетиране на проекта.
Изпратете вашата спецификация на окабеляване Преглед на проверени продукти
Основана 2013 г
Публикация на фирмен профил
10+ години
Опитът в индустрията за оптични влакна е посочен на място
Проби в насипно състояние
Поддръжка на мостри, малки-партиди и обемни поръчки
IL/RL документация
Завършени проекти
Оптични кабели с висока-плътност за сървърни стаи, корпоративни мрежи и облачна инфраструктура
Evolux доставя пасивна свързаност за проекти за оптично окабеляване на центрове за данни, включително LC пач кабели, MPO/MTP кабелни комплекти, OM3 и OM4 многомодови кабели, OS2 едно-модови кабели, оптични адаптери и пигтейли. Гамата обхваща закрепване на оборудване, връзки на шкафове, опорни стволове, прекъсващи преходи и премествания, добавяния и промени на структурно окабеляване. Операторите на центрове за данни, мрежовите интегратори, изпълнителите на окабеляване и дистрибуторите могат да закупят стандартни продукти, да поискат мостри или да изготвят BOM на проекта за малки-партиди и масово производство. Като производител на оптични кабели за центрове за данни и OEM доставчик на модули за оптични кабели, Evolux може да прегледа комбинации от конектори, режим на влакно, полиране, дължина, кожух, цвят, етикетиране и опаковка. Купувачите, които планират решение за MPO/MTP кабели с висока -плътност, трябва да изпратят интерфейса на трансивъра, броя на влакната, пола и полярността с RFQ.
Оптични кабелни продукти за център за данни с проверими спецификации
Продуктовите карти по-долу използват имена, опции и цифрови стойности, публикувани на продуктовите страници на Evolux. Окончателните оферти трябва да идентифицират избраната степен на загуба, картографиране на съединителя и конструкция на кабела, тъй като не всяка опция е приложима за всеки комплект.

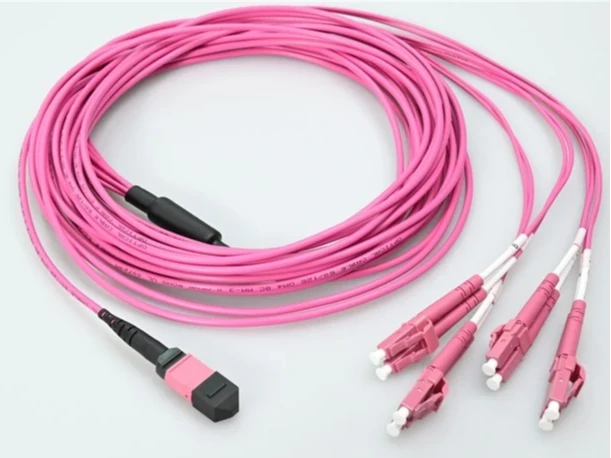

MTP женски към 4 × LC UPC дуплекс, 8-Fiber OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0,35 dB макс.; LC IL По-малко или равно на 0,2 dB
- 3.0 mm OFNP кабел; 150 m при 40/100G и 850 nm

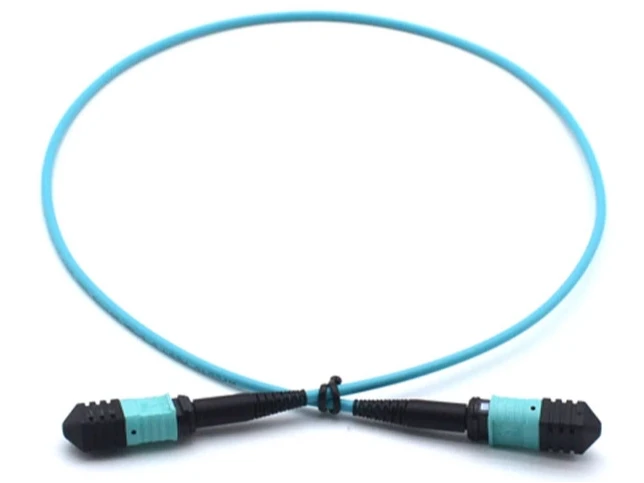

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12-влакна OM3 монтаж
- 3,0 mm LSZH кабел; публикувана 1 м конфигурация
- MM ниска-загуба IL: типично<0.30 dB; max <0.5 dB

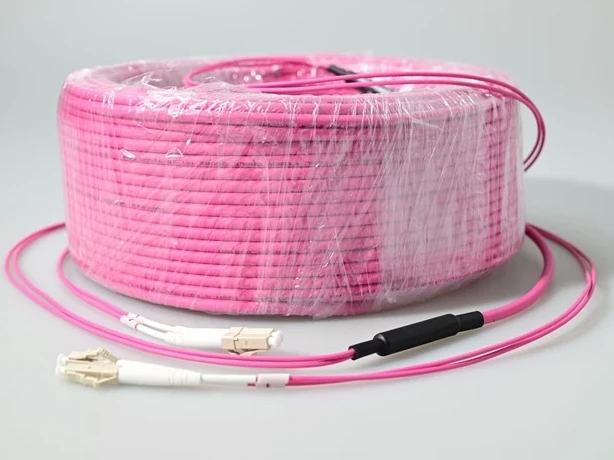

LC към LC OM4 многомоден дуплексен пач кабел
- 1,25 мм малък{1}}форм-накрайник
- IEC 61754-20 съединителен интерфейс
- Посочени са опции за щранг, пленум и персонализирани кабели
LC UPC OM3 Uniboot Multimode Patch кабел
- OM3 лазер-оптимизирано 50/125 µm влакно
- 10G достигат до 300 m при 850 nm
- OFNR и OFNP; стандартни дължини от 0,5 m до 30 m
Персонализиран LC/UPC еднорежимен-пач кабел
- 9/125 µm опция за един-режим
- IL По-малко или равно на 0,30 dB IEC клас C; По-малко или равно на 0,15 dB IEC клас B
- 0,9/2,0/3,0 mm; PVC, LSZH или OFNP
MTP/MPO адаптер с подравняваща втулка
- Вмъкната загуба 0,2 dB макс
- Минимум 1000 цикъла на чифтосване
- Фланец/без фланец; симплекс/дуплекс; Посочено RoHS

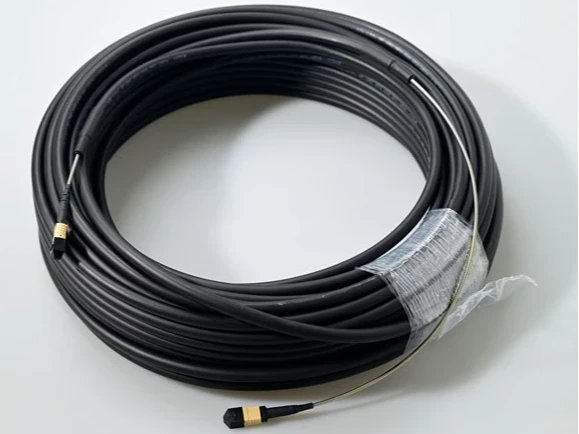

MPO/MTP брониран оптичен кабел за свързване
- OS2, OM3 или OM4; 8, 12, 24, 48, 72 или 144 влакна
- Спирална броня от неръждаема{0}}стоманена лента
- IEC 61754-7 и TIA 604-5
LC/LC дуплексен многомодов адаптер
- LC тип адаптер; дуплексно тяло
- UPC полски интерфейс
- многомодов; без-конфигурация на фланец

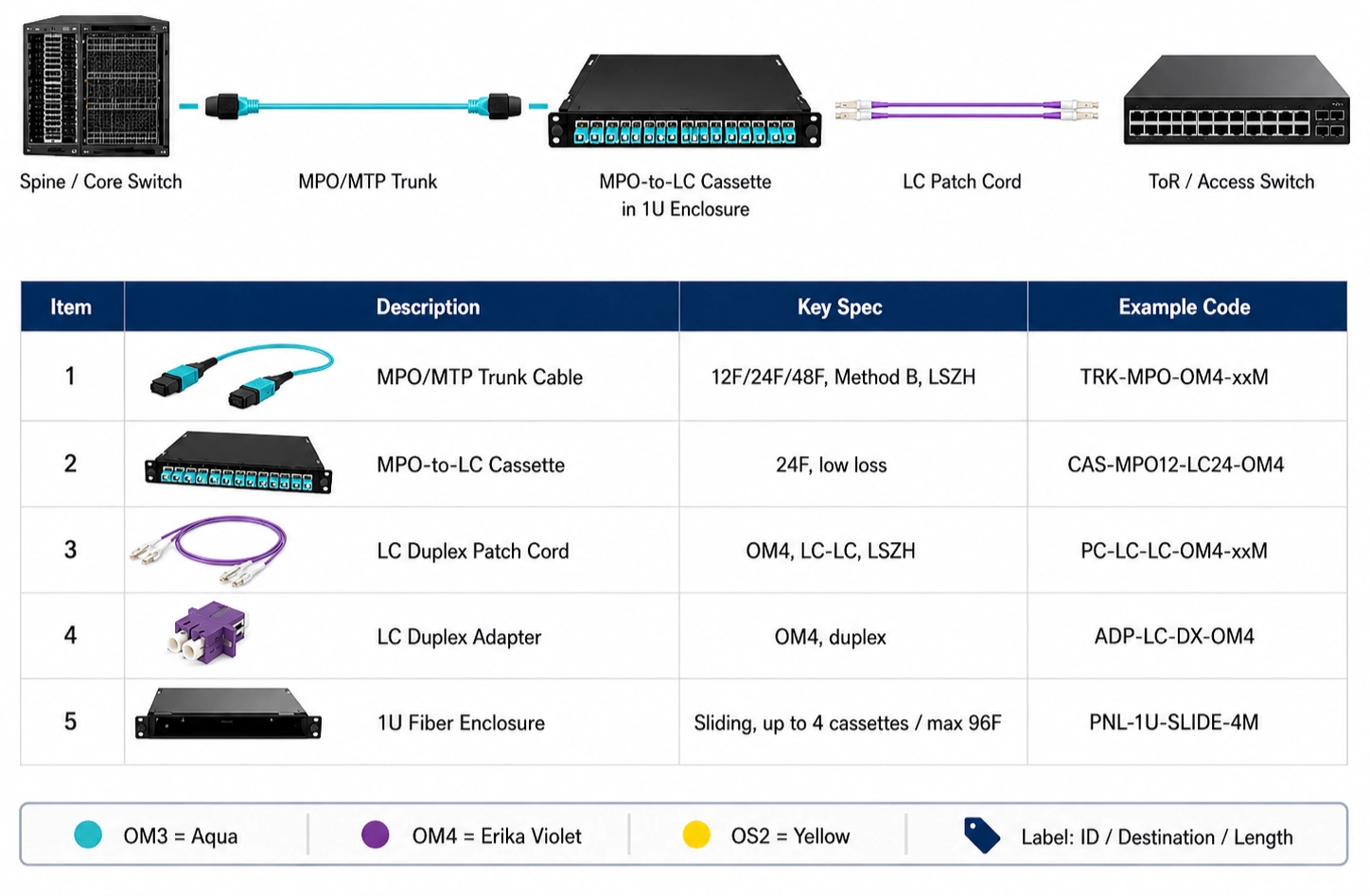

Архитектура на оптично окабеляване на център за данни с висока{0}}гъстота по роля на връзката
Полезният план за структурно окабеляване започва с точки на свързване, а не с общ списък с кабели. Картирайте интерфейса на оборудването и метода на свързване на всеки етап, след което задайте пол на конектора, полярност, степен на влакно и кожух към целия канал.
Сървър или хранилище
Потвърдете LC дуплекс или директен MPO/MTP приемо-предавателен интерфейс и необходимия клас влакна.
01
Превключвател ToR / EoR
Използвайте LC корекция за дуплексни портове или MPO/MTP прекъсване за паралелно-към-дуплексно преобразуване.
02
Rack Patch Field
Съпоставете LC дуплекс или MPO/MTP адаптери с-посочения от купувача панел или отпечатък на касетата.
03
Ред / гръбначен ствол
Предварително завършените MPO/MTP модули консолидират влакната и намаляват работата по завършване.
04
MDA / Cross-Connect
Запазете записите за етикетиране, полярност и -бюджет за загуби по пътя на структурираното окабеляване.
05
| Състояние на проекта | Препоръчителна посока на окабеляване | Купувачът трябва да потвърди | Съответен обхват на Evolux |
|---|---|---|---|
| Изкърпване на дуплексно оборудване | LC-към-LC дуплексен или uniboot кабел | Степен на влакна, полиране, дължина, кожух, етикетиране на порта | OM3/OM4 многомодови и 9/125 µm едно-модови LC модули |
| Паралелен гръбнак | MPO/MTP багажник | 8/12/24-оптичен дизайн, пол, полярност, ориентация на ключовете, клас на загуба | MPO/MTP модули в OS2, OM3 и OM4 конфигурации |
| Паралелна-към-дуплексна миграция | Пробив от MTP/MPO-към-LC | Картографиране на трансивъра, ред на двойки LC, пол и обща загуба на канал | 8-влакна OM4 MTP женски към четири LC UPC дуплексен монтаж |
| Силен{0}}трафик или открит път | Брониран много{0}}влакнен монтаж | Брой влакна, геометрия на кабела, ограничения на маршрута и контрол на огъване | Варианти MPO/MTP със спирала от неръждаема{0}}стомана |
| Панел или касетъчен съединител | LC или MPO/MTP адаптер | Отпечатък, фланец, ориентация на ключа, съвместимост с режим и полиране | LC дуплекс и MTP/MPO фланцови или безфланцови адаптери |
Оптично окабеляване на MPO/MTP център за данни за компактни магистрали и преходни връзки
Публикуваната гама на Evolux поддържа двете практически MPO/MTP роли в структурирана система:мулти{0}}влакнесто свързване между точките на разпространениеи модули за прекъсване, които представят дуплексни конектори към оборудването.
8 влакна → 4 LC дуплексни двойки
Ефективността на прекъсване е посочена и при двата типа конектори
Сглобката OM4 от 8-влакна използва MTP женски конектор и четири LC UPC дуплексни края. Неговите публикувани ограничения разделят интерфейса MTP при максимална загуба на вмъкване от 0,35 dB от интерфейса LC при по-малко или равно на 0,2 dB, така че купувачът може да постави всяка връзка в бюджета за загуба на канал, вместо да разчита на едно недефинирано твърдение за „ниски загуби“.
8–144 публикувани влакна
Стандартните и бронираните конструкции се отнасят до различни пътища
Стандартният продукт MPO/MPO-OM3-12F-3.0MM-LSZH-1M е подходящ за компактни вътрешни канали, докато бронираната гама MPO/MTP добавя спирална лента от неръждаема стомана.Бронирането трябва да бъде избрано за механично излагане; не замества необходимостта от потвърждаване на контрола на огъване, загуба на конектор, полярност или съвместимост на панела.
Оптично окабеляване на LC център за данни за плътен превключвател и свързване на сървъри
LC модулите пасват на портовете на оборудването и полетата за корекция, където всяка връзка използва дуплексна двойка предаване/получаване. 1,25 mm LC втулкаосигурява по-малък интерфейс от SC, докато uniboot конструкцията намалява броя на кабелните тела, прекарани през плътен стелаж.
OM3: 10G до 300 m при 850 nm
Използвайте OM3, където трансивърът и обхватът го поддържат
Публикуваният LC UPC OM3 uniboot кабел използва лазерно-оптимизирано 50/125 µm влакно и се предлага във версии OFNR и OFNP. Evolux изброява стандартни дължини от 0,5 m до 30 m и приема персонализирани дължини, позволявайки на BOM да контролира излишъка от обслужващи-цикли, вместо да използва една дължина за всяка позиция на стелажа.
OM4 или 9/125 µm единичен-режим
Изберете клас влакна от оптиката, а не само цвят
Портфолиото на LC включва anМногомодов дуплексен продукт OM4и адаптивни 9/125 µm едно-модови модули с опции за PVC, LSZH или OFNP кабел. Цветът на якето може да поддържа идентификация, но в спецификацията за покупка трябва изрично да се посочват режимът на влакното, полирането, рейтингът на якето и измерените изисквания за IL/RL.
Загуба-Бюджет, полярност и контрол на интерфейса за оптично окабеляване на център за данни
Това, което прави предварително{0}}прекратеното сглобяване годно за разполагане, е съгласието между всеки атрибут на връзката. Тези проверки трябва да бъдат решени на одобрения чертеж или спецификация преди производството.
Бюджет за оптични загуби
Добавете посочените загуби на конектора и адаптера при всяка свързана двойка, плюс затихването на влакното и инженерния марж. Поискайте формата на отчета IL/RL с офертата.
MPO/MTP полярност
Дефинирайте влакнеста карта от край-{1}}до край и ориентация на ключовете. "MPO/MTP съвместим" сам по себе си не идентифицира дали каналът запазва предавателни и приемащи пътища.
Конектор пол
Картирайте фиксирани и незакрепени интерфейси на приемо-предаватели, канали, адаптери и касети. Два закрепени конектора не могат да се свържат правилно.
Клас влакна и оптика
Сравнете OM3, OM4 или OS2 с дължината на вълната, скоростта на данни и обхвата в листа с данни на трансивъра. Не заменяйте клас влакна, без да проверите отново канала.
Яке и пътека
Посочете LSZH, OFNR, OFNP или друга необходима конструкция, заедно с диаметър на кабела, среда на маршрутизиране и нужди от механична защита.
План за идентификация
Осигурете конвенцията за именуване на портове, етикети по край, цветове на якето или багажника, график за дължина и групи опаковки, необходими за последователността на инсталиране.
Изпратете пълна BOM за пасивни оптични кабели за преглед
Мениджърът по снабдяването или продуктовият инженер трябва да предостави достатъчно информация, за да идентифицира всеки свързващ интерфейс и всеки търговски вариант. Това намалява цикъла на изясняване и прави тестването на проби значимо.
Приложение и топология:сървър, хранилище, ToR/EoR, backbone, MDA или cross{0}}roll свързване.
Интерфейси:тип конектор, полиране, брой MPO/MTP влакна, пол, ориентация на ключовете и полярност.
Оптични носители:OM3, OM4 или OS2, дължина на вълната, скорост на предаване на данни, обхват и необходим клас на загуба.
Механична конструкция:дължина на кабела, диаметър, дължина на прекъсване, рейтинг на кожуха, броня и изисквания за теглене.
Търговски подробности:количество по конфигурация, пробно количество, етикети, лого, опаковка и необходими документи.
Конфигурация и преглед на чертеж на оптично окабеляване на център за данни по избор
Evolux заявява, че комбинации от конектори, дължини на кабели, режими на оптично влакно, типове полиране, кабелни структури, цветове на кожуха и ботуша, етикети и опаковки могат да бъдат прегледани за-базирана доставка на проект.
Поддръжка на спецификация и чертеж
Споделете чертеж, проба на продукт, съществуваща спецификация или топология. Прегледът трябва да заключи картографирането на конектора, размерите на прекъсване, толеранса на дължината, кожуха, позицията на етикета и опаковъчната единица, преди да бъде произведена проба.
- BOM и преглед на топологията
- Съвпадение на конектор и влакно
- Стандартна или персонализирана конфигурация
Доставка на проби, малки{0}}партиди и масови доставки
Сайтът потвърждава пробна оценка, персонализиране на малки-партиди и масово производство. Той не публикува един фиксиран MOQ или цикъл на вземане на проби за всички модули на центъра за данни, тъй като конфигурацията и количеството влияят на поръчката.
- Проба за съвместимост
- Оценка на изпълнението
- Одобрена мостра като производствена референция
Частен етикет и идентичност на инсталацията
Наличното персонализиране включва цветове на якето и ботушите, кабелни маркери, продуктови етикети, лога, неутрална опаковка и-специфична за клиента опаковка. Определете текста, формата на баркода и конвенцията за край-A/край-B в одобреното изображение.
- Персонализирани етикети за кабели и продукти
- Преглед на лого и опаковка
- Цветово кодиране по проект
Стандарти и записи за качество за снабдяване с монтаж на оптични кабели
Най-полезното доказателство за качество е свързано с точния продукт и партида. Продуктовите страници на Evolux публикуват следните стандарти за интерфейс, изявления за материали и опции за тестване; купувачите трябва да поискат приложимия документ срещу цитирания SKU.
IEC 61754-7 и TIA 604-5
Публикувано за MPO/MTP брониран комплект и MPO/MTP адаптерна гама. Тези препратки дефинират интерфейса на много-влакнестия конектор и поддържат проверки за съвместимост.
Telcordia GR-326 и JIS
Посочен на страницата за MTP/MPO адаптер с максимална-загуба от 0,2 dB. Потвърдете точната квалификация или документ за съответствие за конфигурацията на адаптера, която се поръчва.
OFNP кабелна обвивка
Публикувано за монтажа на 8-влакна OM4 MTP-към-LC. Това идентифицира посочената конструкция на нагнетателния кабел; дизайнерът на проекта остава отговорен за приемането на местния код.
IEC 61754-20
Публикувано за дуплексния пач кабел LC OM4. Той идентифицира интерфейса на LC конектора, използван при свързване на оборудване SFP, XFP и SFP+.
Съответствие на RoHS за материали
Посочено за MTP/MPO адаптера. За записи на доставки поискайте актуална декларация, която идентифицира цитирания продукт или група материали.
Отчитане на-загуби при вмъкване/връщане-загуби
Evolux заявява, че могат да се предоставят IL/RL отчети. Посочете дължина на вълната, граница, метод на изпитване, база за вземане на проби и дали са необходими сериализирани резултати.
Evolux заявява, че е създадена през 2013 г. и има повече от 10 години опит в оптичната индустрия. На прегледаните страници не е публикуван общ-center-конкретен брой на пратката или наименуван случай на център за данни, така че тази страница с решение не присвоява непотвърден брой на внедряване на сегмента на центъра за данни.
Често задавани въпроси за оптично кабелно решение за център за данни
Каква информация трябва да бъде включена в RFQ за оптично окабеляване на център за данни?
Посочете ролята на връзката, приемо-предавателя или интерфейса на оборудването, типа на конектора, режима на влакното, броя на влакната, полярността, пола на конектора, полирането, дължината на кабела, рейтинга на кожуха, количеството по дължина, етикетиране и опаковка. Топология, BOM, чертеж, проба или текуща спецификация помагат на Evolux да провери съвместимостта на компонентите преди оферта.
Кога центърът за данни трябва да използва LC дуплекс вместо MPO/MTP?
Използвайте LC дуплекс, където активното оборудване и полетата за корекция разкриват дуплексни LC портове и връзката носи една двойка предаване/получаване. Използвайте MPO/MTP за много-влакнести канали, паралелни-оптични портове или агрегиране с висока-плътност; сноп MPO/MTP-към-LC или преход на касета може да свърже двата типа интерфейс.
Как купувачите трябва да избират между OM3, OM4 и OS2?
Свържете влакното със спецификацията на трансивъра, дължината на вълната, обхвата и инсталираната инсталация. Evolux изброява OM3 и OM4 50/125 µm мултимодови модули и OS2 9/125 µm опции за един-режим; потвърдете точната степен спрямо листа с данни на оборудването, вместо да избирате само по цвета на якето.
Кои подробности за MPO/MTP трябва да бъдат потвърдени преди производството?
Потвърдете броя на влакната, пола на конектора, ориентацията на ключа, метода на полярността, полирането на UPC или APC, степента на влакното, класа на загуба и картографирането от край-до-край. Тези атрибути работят като една система, така че правилният тип кабел с грешен поляритет или пол все още може да попречи на връзката да работи.
Какви са MOQ и времето за доставка на проби за потребителски оптични кабели за център за данни?
Evolux заявява, че поддържа мостри, персонализиране на малки-партиди и групово производство, но уебсайтът не публикува фиксирана числена MOQ или време за изпълнение на пробата за това решение. И двете трябва да бъдат потвърдени, след като съединителят, влакното, дължината, кожухът, етикетирането, тест-докладът и изискванията за количество бъдат прегледани.
Може ли Evolux да предостави частни{0}}кабели с етикети и тестова документация?
Публикуваният обхват за персонализиране включва цветове на якето и ботушите, кабелни маркери, продуктови етикети, лога, неутрална или специфична за-клиента опаковка и конфигурация на продукта. Посочена е и поддръжка на лист с данни и вмъкване-загуба/връщане-тест за загуба-отчет; дефинирайте дали отчетите са партидни-базирани или сериализирани в одобрената спецификация на поръчката.
Изградете BOM за оптично окабеляване на своя център за данни около реални интерфейси
Изпратете топологията, интерфейсите на трансивъра, съпоставянето на конекторите, изискванията за OM3/OM4 или OS2, дължините, кожуха, количествата и плана за етикетиране. Evolux може да прегледа пасивните кабелни модули и адаптери спрямо предоставената спецификация.
