Evolux Fiber: Вашият професионален производител на оптични PLC сплитери!
Shenzhen Evolux Fiber Co., Ltd е водещ доставчик на авангардни-решения за оптични влакна, специализиран в изследването, разработването, производството и разпространението на високо-качествени оптични продукти. Създадени през 2013 г. и със седалище в Шен Жен, Китай, ние се превърнахме в надеждно име в областта на оптичните влакна. Със силен фокус върху иновациите и надеждността, ние се стремим да отговорим на променящите се изисквания на глобалната телекомуникационна индустрия.
Нашите предимства
Разнообразно продуктово портфолио
Предоставяме широка гама от продукти с оптични влакна, от едно-режимни и много-режимни оптични влакна до специални оптични влакна за специфични приложения, включително кабели от оптични влакна, конектори, трансивъри, адаптери и свързани аксесоари, за да отговорим на разнообразните нужди на нашите клиенти.
Отлична поддръжка на клиенти
Събрахме екип от експерти, които са готови да подкрепят нашите клиенти. Те помагат на клиентите да изберат правилното оптично решение и ръководят процеса на внедряване, като позволяват на клиентите да се насладят на цялостна пред-консултация за продажба до след-поддръжка и техническа помощ.

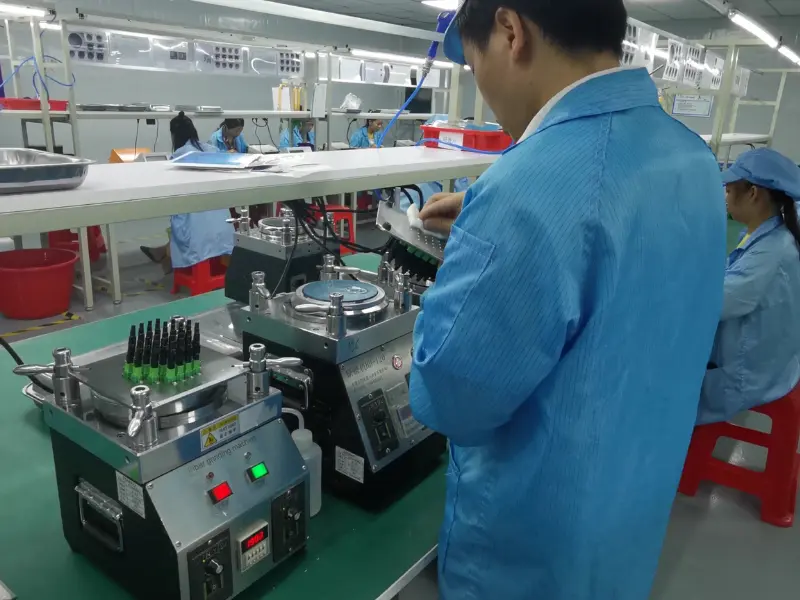

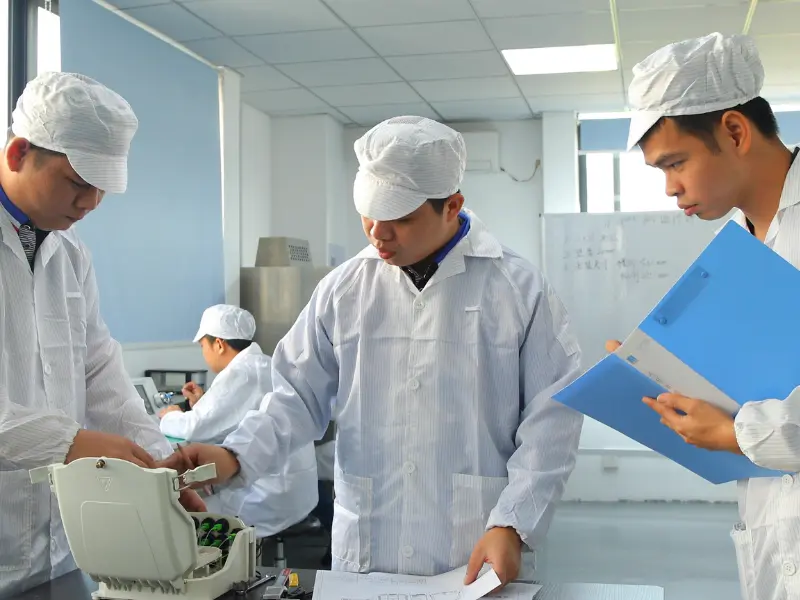

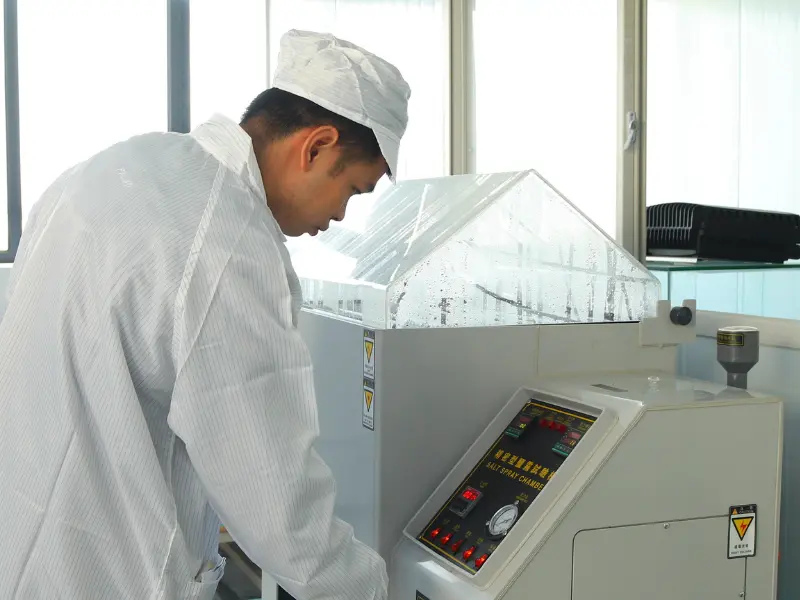

Усъвършенствани съоръжения за научноизследователска и развойна дейност
Съвременните---съоръжения за научноизследователска и развойна дейност, оборудване и специализирани лаборатории осигуряват идеална среда за провеждане на авангардни-изследвания, експериментиране и тестване на оптични материали, дизайн и производствени процеси.
Професионални услуги за персонализиране
Ние предлагаме опции за персонализиране, които позволяват на клиентите да адаптират оптични продукти към техните специфични нужди. Диаметърът на влакното, материалът за покритие или типът на конектора могат да бъдат персонализирани гъвкаво.
Product Categories
Оптичният PLC сплитер не се избира само чрез коефициент на разделяне. Размерът на опаковката, интерфейсът на конектора, диаметърът на влакното, дължината на кабела и методът на инсталиране също трябва да съответстват на мрежовата архитектура и дизайна на корпуса.
EVOLUX Fiber доставя решения за PLC сплитери за телекомуникационни оператори, изпълнители на оптични мрежи, доставчици на ODN решения, производители на оборудване, дистрибутори и марки на частни-марки.
Независимо дали купувате стандартни модели за разпространение или подготвяте внедряване-специфично за FTTH проект, нашият екип може да ви помогне да прегледате необходимата конфигурация преди оферта и производство.
01
Проект-Съвпадаща конфигурация
Изберете съотношението на разделяне, пакета, конектора, конструкцията на влакното и дължината на кабела според топологията на вашата мрежа, корпуса на инсталацията и оптичния бюджет.
02
Проверими оптични характеристики
Потвърдете ключови параметри като загуба на вмъкване, равномерност на загубата, загуба на връщане, загуба в зависимост от поляризацията и насоченост според вашите изисквания за приемане.
03
Гъвкаво персонализиране
Конфигурирайте интерфейси на съединители, диаметри на кабели, входни и изходни дължини, продуктови етикети, номера на части на клиента и опаковки.
04
Последователни повтарящи се поръчки
Одобрените конфигурации могат да бъдат записани за проби, групови поръчки и повторни покупки, което спомага за намаляване на разликите в спецификациите между различните производствени партиди.
Персонализирайте своя оптичен PLC сплитер
Стандартните PLC сплитери покриват повечето FTTH, GPON и PON приложения, но различни проекти може да изискват специфични съотношения на разделяне, размери на пакета, интерфейси на конектори, кабелни конструкции и методи за идентификация.
EVOLUX Fiber осигурява персонализиране-на PLC сплитер, базирано на проекта, според вашата BOM, чертеж, проба или техническа спецификация.
Съотношение на разделяне и конфигурация на порта
Изберете конфигурацията на входа и изхода според вашата мрежова архитектура и необходимия брой разпределителни портове.
Наличните опции могат да включват:
- Конфигурации от 1×2 до 1×64
- 2×N конфигурации
- Дизайн с един-вход или с двоен{1}}вход
- Балансирано оптично разпределение на мощността
- Споразумения за-специфични за проекта пристанища
- Специални конфигурации подлежат на техническа оценка
Тип опаковка
Изберете пакета според мястото за инсталиране, изискванията за защита и метода за управление на влакната.
Наличните опции включват:
- Голи влакна
- Безблокова или мини тръба
- ABS модул
- LGX касета
- Кутия за-монтиране в шкаф
- Модулна конструкция по поръчка
Тип и полски конектор
Конфигурирайте входните и изходните интерфейси, за да съответстват на вашите адаптери, оборудване и съществуващи мрежови връзки.
Наличните опции могат да включват:
- SC/БТР
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
- Незавършени влакна
- Различни конектори на входа и изхода
Оптична и кабелна конструкция
Изберете типа влакно, диаметъра на буфера и структурата на кабела според пространството за маршрутизиране, изискванията за огъване и нуждите от механична защита.
Наличните опции могат да включват:
- 250 μm голи влакна
- 900 μm буферирано влакно
- 2,0 мм кабел
- 3,0 мм кабел
- G.657A1 нечувствително на огъване-влакно
- G.657A2 нечувствително на огъване-влакно
- G.652D едномодово-влакно
- Различни диаметри на входния и изходния кабел
Дължина на кабела и идентификация на порта
Посочете дължините на входния и изходния кабел в съответствие с размерите на вашия корпус и оформлението на маршрута на влакната.
Опциите за идентификация могат да включват:
- Персонализирани входни и изходни дължини
- Номерирани изходни влакна
- Цветно{0}}кодирани влакна
- Етикети на портове
- Входни и изходни тагове
- Серийни номера
- Информация за партидата
- Номера на части на клиента
OEM етикетиране и опаковане
Персонализирайте идентификацията и опаковането на продукта за дистрибуция, доставка на проекти или програми за-частни марки.
Наличните опции могат да включват:
- Неутрални продуктови етикети
- Лого на клиента
- Персонализирани номера на моделите
- Номера на части на клиента
- Баркод етикети
- Индивидуална опаковка
- Насипни опаковки
- Художествени произведения на опаковката на клиента
- Персонализирани маркировки на кашона
- Специфични за проекта{0}}списъци за опаковане
Конекторът за оптични влакна е устройство, използвано за свързване на оптични влакна, улесняващо ефективното предаване на светлинни сигнали. Конекторът за оптични влакна позволява по-бързо свързване и разединяване от снаждането. Предлагат се в различни типове като SC, LC, ST и MTP, всеки от които е предназначен за специфични приложения.
PLC оптичният сплитер може да бъде категоризиран според PLC сплитер чипа, който използват, което означава, че има 1xN и 2xN PLC сплитери, като 1x4 сплитер, 1x8 сплитер, 1x16 сплитер, 2x32 сплитер, 2x64 PLC сплитер и т.н. Потребителите могат да избират различни входни и изходни номера в зависимост от условията на абоната или дължината на кабела. В допълнение, PLC сплитерите също могат да бъдат класифицирани въз основа на различни пакети, за да отговорят на нуждите на клиентите в различни сценарии, включително PLC сплитер с малък размер, който трябва да се използва в клемни кутии, и PLC сплитер с голям размер, монтиран в стелаж, който може да се инсталира в стелажи. На пазара има пет вида PLC сплитери: оптичен сплитер за голи влакна, сплитер за оптични влакна без блокове, сплитер ABS, сплитер LGX и сплитер за -монтиране в стелаж.
Голи оптични сплитери
Сплитерът за голи влакна няма конектор в краищата на голи влакна, така че изисква пълен комплект защита в калъфа за носене и на устройството. Благодарение на компактния си размер, той може лесно да се постави в официални кутии за снаждане и кутии за снаждане. Сплитерът за голи влакна минимизира заемането на пространство и същевременно намалява разходите за монтаж. Обикновено се използва за FTTH, PON, LAN, CATV, тестово оборудване и други приложения.
Разклонител за влакна без блокове
Въпреки че безблоковият PLC сплитер има подобен външен вид на сплитера с голи влакна. Въпреки това, той може да осигури по-силна защита на влакната, тъй като има по-компактен тръбен пакет от неръждаема стомана. Безблоковият PLC сплитер не изисква сливане на оптични влакна по време на монтажа и се използва главно за различни връзки над разпределителни кутии или мрежови шкафове.
ABS модулен сплитер за влакна
ABS сплитерът е с пластмасов ABS корпус, който има добра защита на вътрешните оптични компоненти и кабели. ABS сплитерът е прост и компактен, който може да се адаптира към различни инсталационни среди и изисквания. Използва се широко с външни оптични разпределителни кутии за PON, FTTH, FTTX, GOPN мрежи.
LGX касетен оптичен сплитер
Сплитерът LGX PLC е оборудван със здрава метална кутия. Може да се използва самостоятелно или лесно да се инсталира в стандартен фиброоптичен пач панел или оптично шаси без архивиране или квалифициран персонал по време на внедряването. Стандартният корпус от метална кутия на LGX осигурява plug{2}}and-подход за интегриране в мрежата, което елиминира риска по време на инсталирането.
Сплитер-за монтиране в шкаф
1U и 2U са два налични размера за монтиране в шкаф за сплитери на пазара, докато 1U сплитери за -монтиране в шкаф се използват по-често. PLC сплитер е инсталиран в стелажния модул, който има отлична оптична производителност и удобна мрежова инсталация. Сплитерът за-монтиране в стелаж се използва широко в EPON, GPON, FTTX, FTTH и т.н. и осигурява идеално решение за среда с висока-кабелна плътност.
Предимства на фиброоптичния PLC сплитер
Ценова-ефективност
Оптичните сплитери премахват необходимостта от множество влакна, като позволяват разделянето на едно влакно на множество пътища. Това значително намалява разходите за внедряване и поддръжка на мрежата, тъй като са необходими по-малко влакна за обслужване на множество абонати или устройства.
Гъвкавост и мащабируемост
Сплитерите осигуряват гъвкавост и мащабируемост на мрежовите проекти. Те могат лесно да се добавят или премахват според изискванията на мрежата, позволявайки безпроблемно разширяване или преконфигуриране на мрежата. Тази гъвкавост позволява на мрежовите администратори да се адаптират към променящите се нужди без значителни промени в инфраструктурата.
Минимална загуба на сигнал
Високо{0}}качествените оптични сплитери показват ниски вмъкнати загуби и обратни загуби, като осигуряват ефективно разпределение на сигнала. Минималната загуба на сигнал позволява надеждно предаване на дълги разстояния без компромис с качеството на сигнала. Това е особено важно за приложения, изискващи високи скорости на данни и ниска латентност.
Приложение на фиброоптичен PLC сплитер
Център за данни
PLC оптични сплитери често се използват в мрежи от центрове за данни за разпространение на бързи данни до множество сървъри и устройства за съхранение. Това прави възможно центровете за данни да обработват ефективно големи обеми трафик на данни, което води до бърз и безпроблемен трансфер на данни.
Оптични мрежи за достъп
PLC оптични сплитери често се използват в оптични мрежи за достъп, за да осигурят високо{0}}скоростна интернет връзка на редица клиенти. Те предоставят на крайните потребители високо-скоростна и надеждна свързаност и са перфектни за FTTH (оптични влакна към дома) и FTTB (влакна към сградата) приложения.PLC сплитер в PON мрежи.
Пасивни оптични мрежи (PON)
PLC сплитерите са решаващ компонент на пасивните оптични мрежи (PONs), които са оптични мрежи, които свързват множество потребители към едно оптично влакно. Всеки клиент има уникална специална връзка благодарение на разделянето на оптичния сигнал на различни пътища на PLC сплитера.
Медицинско оборудване
За разпределяне на оптичните сигнали от различни камери към един монитор, PLC оптични сплитери се използват и в медицинско оборудване като ендоскопи. Поради това медицинските експерти могат да разглеждат снимки от различни гледни точки и да разберат по-добре вътрешната структура на тялото на пациента.
Общи технически показатели на фиброоптични PLC сплитери
Вмъкната загуба
Вмъкнатата загуба на сплитера се отнася до броя dBs на изход спрямо загубата на входна светлина.
Допълнителни загуби
Допълнителните загуби се дефинират като сумата от оптичната мощност за всички изходни портове и броя dBs спрямо загубата на оптична мощност във входа.
Спектрофотично съотношение
Спектрофототичното съотношение се определя като съотношението на изходната мощност на всеки изходен порт на оптичния сплитер и в системното приложение съотношението на спектрофотометъра наистина се основава на количеството оптична мощност, изисквано от действителния оптичен възел на системата, за да се определи подходящото спектрофототично съотношение (с изключение на средното разпределение), а спектрофототичното съотношение на спектрофотометъра е свързано с дължината на вълната на предаваната светлина.
Степен на изолация
Изолацията се отнася до способността на един оптичен път на светлоделител да изолира светлинни сигнали в други светлинни пътища.
Компоненти на фиброоптичен PLC сплитер
Входни и изходни портове
Входните портове са мястото, където входящият оптичен сигнал влиза в сплитера, обикновено през един оптичен кабел. Броят на входните портове зависи от типа и конфигурацията на сплитера. Изходните портове са мястото, където разделените оптични сигнали излизат от сплитера и се свързват към получателите или други мрежови устройства. Броят на изходните портове може да варира и определя броя на пътищата, на които се разделя сигналът.
Съединители и разделители
Съединителите и разделителите играят жизненоважна роля в разделянето на оптичния сигнал. Те са проектирани да разделят входящия сигнал на множество изходни пътища. Съединителите са отговорни за равномерното разпределение на сигнала между изходните портове, като гарантират, че всеки път получава част от мощността на сигнала. Разделителите, от друга страна, разделят сигнала на отделни пътища, което позволява едновременно предаване към множество получатели.
Оптична решетка и вълноводи
Решетките от влакна са масиви от отделни влакна, които са подравнени и слети заедно, за да образуват зоната на разделяне в сплитера. Те осигуряват физическата рамка за разделяне на оптичния сигнал. Вълноводите, от друга страна, са структури, които направляват и насочват оптичния сигнал в сплитера. В случай на сплитери с планарна светлинна вълнова верига (PLC), вълноводите са гравирани върху силициев диоксид или силициев субстрат, което позволява прецизен контрол и разпределение на оптичния сигнал.
Защитни обвивки
Оптичните сплитери са поставени в защитни корпуси, за да предпазят деликатните компоненти от външни фактори на околната среда. Тези корпуси обикновено са направени от издръжливи материали, като метал или пластмаса, и осигуряват механична защита, както и поддържат подравняването и стабилността на вътрешните компоненти. Защитните обвивки също помагат при управлението на оптичните връзки, осигурявайки надеждна и сигурна работа.

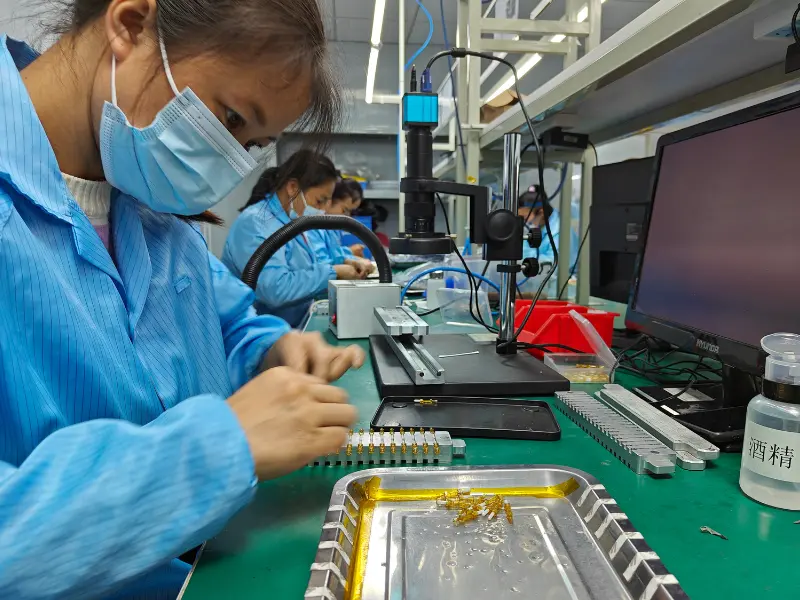

Общо има пет стъпки за производство на оптичен сплитер. Всяка стъпка изисква стриктен контрол и управление на различни параметри като среда, температура и детайлна прецизност на сглобяването и оборудването.
Подготовка на компонентите
Обикновено са необходими три компонента. Чипът на PLC веригата е вграден върху парче стъклена пластина и всеки край на стъклената пластина е полиран, за да се осигури много прецизна плоска повърхност и висока чистота. След това v-жлебовете се шлифоват върху стъклен субстрат. Единично влакно или множество лентови влакна се сглобява върху стъкления субстрат. След това този възел се полира.
Подравняване
След подготовката на трите компонента, те се поставят на подравняващо ниво. Решетката от входни и изходни влакна е настроена на гониометър, за да се изравни с PLC чипа. Физическото подравняване между влакнестите масиви и чипа се наблюдава чрез непрекъснато изходно ниво на мощност от влакнестия масив.
Излекуване
След това комплектът се поставя в UV (ултравиолетова) камера, където ще бъде напълно втвърден при контролирана температура.
Опаковка
Голият сплитер е подравнен и сглобен в метален корпус, където влакнестите ботуши са поставени в двата края на модула. След това е необходим тест за температурни цикли, за да се гарантира крайното състояние на продукта.
Оптично тестване
По отношение на тестването, три важни параметъра като загуба на вмъкване, равномерност и зависима от поляризация загуба (PDL) се извършват върху сплитера, за да се гарантира качеството на произведения сплитер.
Фактори, които трябва да имате предвид, преди да изберете оптичен PLC сплитер
Размер и тип на мрежата
Помислете за размера и типа на мрежата, където ще бъде разположен сплитерът. За по-големи мрежи сплитерите Planar Lightwave Circuit (PLC) често се предпочитат поради тяхната мащабируемост, по-широка честотна лента и по-високи коефициенти на разделяне. По-малките мрежи могат да се възползват от сплитерите с биконична конусност (FBT), които са по--рентабилни за по-ниски коефициенти на разделяне.
Сравнение на ефективността и разходите
Помислете за аспектите на производителността и разходите на FBT и PLC сплитери. FBT сплитерите обикновено са по-рентабилни-за по-малки мрежи и по-ниски коефициенти на разделяне. PLC сплитерите, макар и сравнително по-скъпи, предлагат по-добра производителност, по-широка честотна лента и по-високи коефициенти на разделяне, което ги прави подходящи за повечето оптични мрежи или приложения, изискващи по-голям капацитет за разпространение на сигнала.
Качество и надеждност
Изберете оптични сплитери от реномирани производители, известни със своето качество и надеждност. Това гарантира, че сплитерите отговарят на индустриалните стандарти и осигуряват постоянна производителност във времето. Вземете под внимание фактори като издръжливост, устойчивост на околната среда и дългосрочна-надеждност, когато правите избор.
Конфигурация на сплитер
Определете подходящата конфигурация на сплитер въз основа на необходимия брой изходни портове. Обичайните конфигурации включват 1×2, 1×4, 1×8 и т.н., представляващи броя на входните и изходните портове. Оценете настоящите и бъдещите мрежови изисквания, за да изберете оптималната конфигурация на сплитер.
Изисквания към сигнала
Оценете изискванията за сигнал на мрежата. Ако приложението изисква висока скорост на предаване на данни, ниска латентност и минимална загуба на сигнал, изберете сплитери с ниска загуба на вмъкване и висока загуба на връщане. PLC сплитерите обикновено предлагат по-добра производителност по отношение на вмъкната загуба и обратната загуба в сравнение с FBT сплитерите.
Съвместимост на дължината на вълната
Помислете за съвместимостта на дължината на вълната на сплитера с оптичните сигнали, използвани в мрежата. Уверете се, че избраният сплитер поддържа специфичните дължини на вълните, необходими за приложението. Някои сплитери може да зависят-от дължината на вълната и избирането на подходящия тип гарантира съвместимост и оптимална производителност.
Най-доброто ръководство за ЧЗВ за оптичен PLC сплитер
В: Има ли сплитер за оптичен кабел?
Въпрос: Каква е разликата между PLC сплитер и FBT сплитер?
Въпрос: Каква е разликата между оптичен съединител и сплитер?
Въпрос: Как работи оптичният сплитер?
В: Какво означава PLC във влакна?
В: Как се прави оптичен сплитер?
Въпрос: Какви са различните видове PLC сплитери?
В: Какво е съотношението на PLC сплитера?
В: Какво е оптичен PLC сплитер?
В: Как работи PLC сплитерът в PON мрежа?
В: Каква е сцената на приложение на фиброоптичен PLC сплитер?
Въпрос: Какво е оптичен сплитер и как работи оптичният сплитер в оптична мрежа?
В: Как функционират оптичните сплитери в пасивни оптични мрежи (PON)?
Въпрос: Кои са ключовите компоненти, включени във функционирането на оптичния сплитер?
В: Как да приложа оптични сплитери в PON система?
В: Какво е максималното съотношение на разделяне за оптичен PLC сплитер?
Въпрос: Каква е вмъкнатата загуба на оптичен PLC сплитер?
Въпрос: Какъв е обхватът на дължината на вълната на фиброоптичен PLC сплитер?
В: Какъв е типичният работен температурен диапазон за оптичен PLC сплитер?
В: Как почиствате оптичен PLC сплитер?
Като един от водещите производители и доставчици на фиброоптични plc сплитери в Китай, горещо ви приветстваме да закупите оптични plc сплитери на склад тук от нашата фабрика. Всички персонализирани продукти са с високо качество и ниска цена. За ценова листа и безплатна проба се свържете с нас сега.
