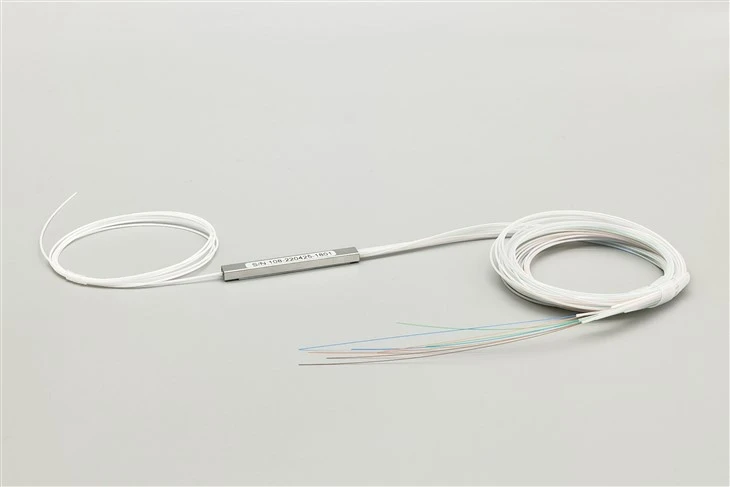

1x8 Bare Fiber PLC сплитер Спецификации
| Конфигурация | 1×8 | Стил на опаковката | Мини тръба (4×40×50 mm) |
|---|---|---|---|
| Тип влакна | G.657A1 Едномодов | Изходни влакна | 900μm голи влакна (без конектор) |
| Работна дължина на вълната | 1260~1650nm (пълна лента от O до L) | Дължина на влакното | 1,5 м стандарт (с възможност за персонализиране) |
| Вмъкната загуба | По-малко или равно на 10,5 dB (типично 9,8 dB) | Загуба на връщане | По-голямо или равно на 55dB |
| Еднородност | По-малко или равно на 0,8dB | Насоченост | По-голямо или равно на 55dB |
| PDL (зависеща от поляризация загуба) | По-малко или равно на 0,2 dB | TDL (зависеща от температурата загуба) | По-малко или равно на 0,5 dB |
| WDL (Загуба, зависима от дължината на вълната) | По-малко или равно на 0,3dB | Работна температура | -40 градуса до +85 градуса |
| Температура на съхранение | -40 градуса до +85 градуса | Съвместимост на конектора | Всеки (SC/LC/FC/ST чрез Field Splicing) |
Защо да изберете PLC сплитер с голи влакна без предварително-терминирани конектори?
това1x8 PLC сплитерсе доставя с изходни влакна от 900 μm вместо фабрично-инсталирани конектори, което дава на мрежовите инсталатори и системните интегратори пълен контрол върху окончателното завършване. Когато изискванията на проекта изискват не-стандартни типове конектори, смесени конфигурации на конектори или прецизни потребителски дължини на кабела, сплитерът за голи влакна елиминира ограниченията на предварително-завършените модули.
Гъвкавост на терминиране на място за сложни FTTH проекти
Пасивна оптична мрежавнедряванията рядко следват стандарт за един конектор. Една точка на разпространение може да изисква SC/APC изходи за PON съвместимост, докато друга се нуждае от LC/UPC за пач панели с висока-плътност. Сплитер с чисто влакно 1x8 позволява на техниците да снаждат или механично да завършат точния тип конектор, необходим за всеки изходен порт-SC, LC, FC или ST в UPC или APC полиране-без да поръчват няколко SKU на сплитер.
Намален инвентар за среди с много-конектори
Изпълнителите, управляващи различни проекти за оптична инфраструктура, често разполагат с множество варианти на сплитери, за да покрият различни изисквания за конектори. Сплитерите с голи влакна консолидират инвентара: едно устройство 1x8 може да обслужва SC/APC FTTH капки, LC/UPC връзки за центрове за данни или FC/APC CATV кранове в зависимост от това как е терминирано на-сайта. Този подход намалява сложността на доставките и минимизира неизползваните запаси.
Ценово-ефективно за-внедрявания с голям обем
При внедряването на стотици сплитерни възли разликата в цената между голи влакна и предварително-свързани модули се натрупва значително. Организациите с -собствени възможности за сплайсиране чрез синтез могат да намалят разходите за-единица чрез закупуване на незавършени сплитери и извършване на монтаж на съединители, като използват съществуващо оборудване и консумативи.
Технически характеристики на този 1x8 мини тръбен сплитер
G.657A1 Bend-Нечувствително влакно за затворени инсталации
Входните и изходните влакна използватЕдномодово влакно клас G.657A1, който толерира радиуси на огъване до 10 mm без значително влошаване на сигнала. Това има значение при тесни снаждащи се скари, малки хъбове за разпределение на влакна и стенни-заграждения, където тясното прокарване на кабели е неизбежно. Стандартното влакно G.652D би довело до макро-загуби при огъване при същите тези условия.
Компактен пакет с мини тръби пасва на стандартни затварящи устройства за снаждане
С размери само 4 × 40 × 50 mm, този мини тръбен сплитер се интегрира лесно в терминали за разпределение на влакна, външни кутии за снаждане и оптични мрежови модули. Малкият отпечатък оставя място за управление на оптични влакна и тави за снаждане в-ограничени от пространството корпуси, което го прави подходящ както за инсталации на зелено, така и за надграждане на капацитет в съществуваща инфраструктура.
Широка работна честотна лента Поддържа PON и CATV наслагване
Пълна работа от O-лента до L-лента (1260–1650nm) означава, че този сплитер обработва едновременно дължини на вълните на GPON надолу (1490nm), нагоре (1310nm) и RF видео наслагване (1550nm). Мрежовите оператори, внедряващи triple{8}}услуги върху една оптична инсталация, могат да използват един модел на сплитер във всички дистрибуторски нива без опасения относно производителността,-свързани с дължината на вълната.
Сценарии за приложение за сплитери с голи влакна 1x8 PLC
FTTH точки за разпространение, изискващи смесени типове конектори
Fiber{0}}to--проекти, които обхващат множество типове сгради или доставчици на оборудване, често срещат смесени изисквания за свързване. Жилищен блок може да използва SC/APC капки, докато съседен търговски наемател посочва LC/UPC. Сплитерите за голи влакна позволяват на теренните техници да прекратят всеки изход според оборудването на специфичната крайна точка, елиминирайки безпорядъка на адаптера и намалявайки точките на свързване.
Външни капачки за снаждане и центрове за разпределение на влакна
Монтираните на -стълб или на{1}}пиедестал капачки за снаждане обикновено съдържат разклонители, които захранват множество клиенти. Когато тези капки завършват на ONTs от различни производители с различни стилове на портове, сплитерът с голи влакна осигурява гъвкавостта да съпоставя всеки изход към местоназначението му, без да носите инвентар от предварително-завършени варианти.
Оптимизиране на инвентара на изпълнителя и интегратора
Системните интегратори, наддаващи за проекти с недефинирани спецификации на конектори, могат да предложат голи оптични сплитери и да финализират подробностите за прекратяване по-късно. Този подход предотвратява грешки при поръчване, намалява времето за изпълнение на конектор-специфични единици и позволява един и същ инвентар да обслужва множество изисквания на клиентите.
CATV RF мрежи с наслагване с не-стандартни конектори
Операторите на кабелна телевизия, разширяващи HFC мрежи с наслагване на влакна, могат да използват FC/APC конектори в оборудването на главния терминал, докато разполагат SC/APC на местата на кранове. Сплитерите с голи влакна побират двата стандарта за конектори от един пул сплитери, опростявайки доставките в големи географски зони на обслужване.
Лабораторни и тестови среди, изискващи често преконфигуриране
Лабораториите за научноизследователска и развойна дейност и стендовете за тестване на влакна често трябва да преконфигурират типовете конектори между експериментите. Сплитерите за голи влакна позволяват на техниците да сливат временни конектори, да тестват различни методи за завършване или да се интегрират с персонализирани тестови устройства, без постоянно да се обвързват с един стандарт за конектори.
Опции за поръчка на 1x8 Bare Fiber PLC сплитери
Evolux Fiber доставя PLC сплитери с голи влакна в множество конфигурации, за да отговарят на специфичните изисквания на проекта:
- Разделени съотношения:Налични конфигурации 1×2, 1×4, 1×8, 1×16, 1×32, 1×64 и 2×N
- Диаметър на влакното:250 μm голи влакна, 900 μm плътен буфер, 2,0 mm или 3,0 mm обвивка
- Дължина на влакното:Стандартен 1,5м; персонализирани дължини от 0,5 м до 3,0 м при поискване
- Опции на пакета:Мини тръба, стоманена тръба, кутия от ABS, LGX касета или тава за -монтиране в стелаж
- Входни влакна:Може да се достави с или без входен конектор (SC/LC/FC)
За проекти, изискващи предварително-прекъснати изходи, вижте нашия 1x8 SC/UPC предварително-свързан PLC сплитер за внедряване на plug-and-play.
ЧЗВ
Въпрос: Какво означава "без конектор" или "WOC" за PLC сплитери?
О: „Без конектор“ показва, че изходните влакна са оставени незавършени-голи 900 μm или 250 μm краища на влакна вместо фабрично-инсталирани конектори. Това позволява на техниците дафузионно снажданеили механично завършете всеки тип конектор (SC, LC, FC, ST) в UPC или APC полиране по време на монтаж на място.
Въпрос: Какво оборудване ми е необходимо, за да прекъсна сплитер с голи влакна?
О: Снаждането чрез синтез изисква устройство за снаждане, нож за влакна, втулки за снаждане и пигтейли с желания тип конектор. Механичното снаждане използва предварително-полирани механични конектори за снаждане и нож. Организациите без оборудване за снаждане трябва вместо това да обмислят нашите предварително-свързани сплитери.
Въпрос: Мога ли да смесвам различни типове конектори на един и същ сплитер за голи влакна 1x8?
A: Да. Всяко от осемте изходни влакна може да бъде независимо терминирано с различни типове конектори. Например четири порта с SC/APC за FTTH капки и четири порта с LC/UPC за свързване на пач панел-всички от един и същи сплитер.
Q: Даливмъкната загубапо-висока след прекратяване на полето в сравнение с фабричната конекторизация?
О: Правилно извършените снаждания чрез синтез добавят приблизително 0,02–0,05 dB на точка на снаждане, което е незначително. Механичните снаждания обикновено добавят 0,1–0,3 dB. Фабричните предварително-свързани сплитери може да имат малко по-ниска обща загуба, но разликата рядко е значителна за типичните бюджети на PON връзка.
В: Каква дължина на влакното трябва да поръчам за приложения за терминиране на полето?
О: Поръчайте достатъчна дължина, за да достигнете от мястото за монтиране на сплитера до вашата тава за снаждане или пач панел, плюс 30–50 см допълнително за опити за отстраняване, разцепване и снаждане. Стандартна дължина от 1,5 м работи за повечето приложения,-монтирани в шкаф; поискайте по-дълги влакна за по-големи разпределителни шкафове.
Въпрос: Използва ли голото влакно някакво специално покритие, което влияе върху снаждането?
О: Не. 900 μm плътно буферно влакно използва стандартно акрилатно покритие, съвместимо с всички обичайни инструменти за оголване и разцепване. Не се изисква специална подготовка освен нормалните процедури за снаждане чрез синтез.
В: Мога ли да поръчам входната страна с конектор и голи изходи?
A: Да. Можем да доставим сплитери с предварително-конекторен вход (SC/APC, SC/UPC, LC или FC), като оставяме всички изходи свободни за полево терминиране. Посочете вашите изисквания за входен конектор, когато поръчвате.
В: Какъв е минималният радиус на огъване за изходните влакна по време на монтаж?
О: Влакното G.657A1 поддържа радиус на огъване от 10 mm при продължително натоварване. По време на монтажа поддържайте поне 15 мм радиус, за да осигурите дългосрочна-надеждност. Избягвайте прегъването на влакното, когато прокарвате през снаждащи се ленти.
