Ако прекратите или присъедините оптично влакно на полето, изборът обикновено се свежда до два метода: aоптичен бърз конекторили фузионно снаждане. И двете създават оптичен път, но са създадени за много различни задачи. Бързият конектор е по-бързата опция с по-ниски-инструменти за терминиране на FTTH падащ кабел, работа-от страна на абоната, дребни ремонти и всяка ситуация, при която носенето на фузионен сплайсър до всяка точка е непрактично. Фузионното снаждане е опцията с по-ниски-загуби, по-висока-стабилност за опорни връзки, затварящи елементи за снаждане на открито и постоянни съединения, които трябва да запазят ефективността си години наред.
Това ръководство първо ви дава ясна рамка за вземане на решения, след това техническите подробности, броя на загубите, стъпките за инсталиране, тестване, отстраняване на неизправности и контролен списък за B2B покупки, така че да можете да съпоставите метода и конектора с вашия действителен сценарий.

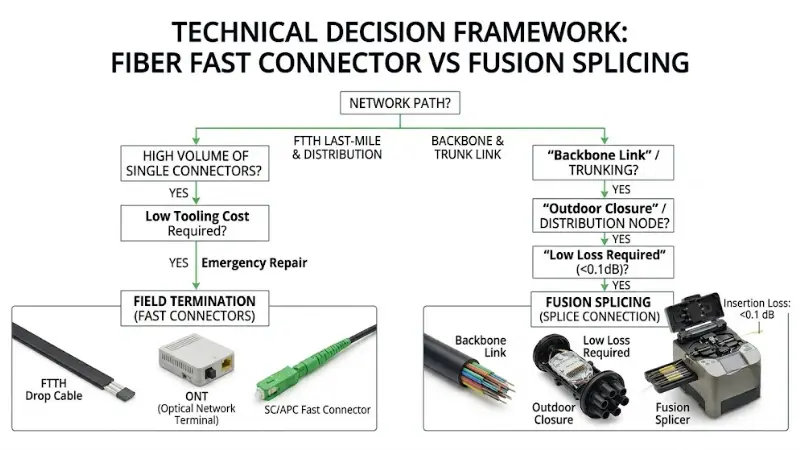

Бърз конектор или снаждане чрез синтез? Проста рамка за вземане на решения
Преди да сравните спецификациите, решете какво трябва да прави връзката. Двата метода рядко се съревновават-срещу-; те пасват на различни части от една и съща мрежа.
Изберете оптичен бърз конектор, когато:
- Прекратявате FTTH кабел в домове, коридори, стенни контакти или ONT портове и трябва да завършите много точки на ден.
- Имате нужда от бързо възстановяване на спешна или временна връзка, преди да бъде насрочен постоянен ремонт.
- Екипажът няма фузионен апарат на място или закупуването на такъв не е оправдано за размера на работата.
- Връзката е кратка, бюджетът за загуба има марж и връзката може да се наложи да бъде преработена или преместена по-късно.
Изберете фузионно снаждане, когато:
- Ставата е постоянна и се намира в гръбнак, захранващо устройство или маршрут-на дълги разстояния.
- Бюджетът за връзка е ограничен и всяка десета от децибела има значение.
- Връзката живее в тежка външна среда, подземно затваряне или където и да е, подложено на температурни промени и вибрации в продължение на много години.
- Надеждността и отразяващата способност надвишават скоростта на инсталиране.
Ако дадена точка съвпада с елементи в двата списъка, решаващите фактори обикновено са бюджетът за загуба и колко дълго ставата трябва да остане недокосната.

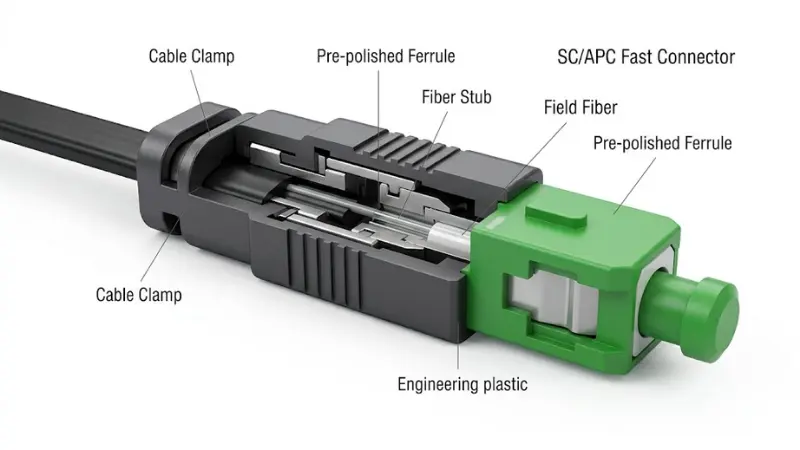

Какво представлява оптичният бърз конектор?
Оптичният бърз конектор е съединител,-монтируем на място, който завършва влакното без фабрично полиране или епоксидно втвърдяване. Може също да го видите като бърз съединител, съединител за монтаж на място или механичен съединител.
Повечето дизайни използват предварително-полирана накрайник и структура за вътрешно подравняване. Техникът съблича, почиства, разцепва и вкарва полевото влакно вполе-тяло на конектора за монтаж, след което го заключва на място. Готовият конектор се свързва с оптично оборудване,адаптери, пач панели, клемни кутии или ONT по същия начин, както фабрично{0}}терминиран конектор. Тъй като няма втвърдяване или ръчно полиране на място, бързият конектор може рязко да намали времето за прекратяване при работа на последната{2}}миля.
Какво е механично снаждане и как се свързва с бързите конектори?
Механичното снаждане подравнява два края на влакното вътре в прецизна структура и ги задържа с индекс-съответстващ гел, вместо да ги стопи заедно. Това е точно принципът, който повечето бързи конектори използват вътрешно: полевото влакно е подравнено срещу късо, предварително-полирано влакнесто влакно. Така че „бързият конектор“ описва формата на продукта, докато „механичното снаждане“ описва метода на свързване вътре в него. Апредварително-вграден бърз конекторе една обща реализация, където пънът и каналът за подравняване вече са вградени в тялото.
Предимства
Скоростта и ниската цена на инструментите са основните предимства. Няма ядрен сплайсър за закупуване, транспортиране, захранване или поддръжка, който е подходящ за малки работни места, поддръжка на място и абонатни инсталации. Рампата на уменията е по-кратка: с добра стриперка, сатър, почистващи материали и правилния конектор, техникът може бързо да стане продуктивен. Много дизайни също могат да бъдат премахнати или заменени по-лесно от слятата връзка, което помага при временни връзки и промени на -сайта.
Ограничения
Механичните връзки са по-чувствителни към качеството на монтажа. Лош ъгъл на разцепване, замърсен край, масло, недостатъчно-вложено влакно или несъответствие в-диаметъра на кабела ще повишат загубите при вмъкване. В сравнение с чистото снаждане, механичната връзка носи по-високи загуби при вмъкване и е по-засегната от вибрации и температурни цикли във времето, поради което не е първият избор за опорни връзки или открити външни фуги. Може да бъде много надеждно, когато конекторът е добре направен и инсталиран под контрол, но този контрол трябва да се поддържа при всяко прекъсване.

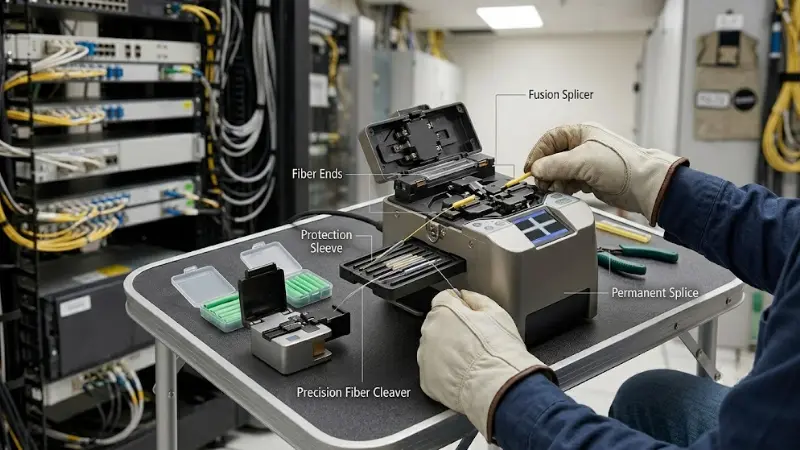

Какво е Fusion Splicing?
Снаждането чрез синтез използва топлина, обикновено от електрическа дъга, за разтопяване и трайно заваряване на два края на влакното в една непрекъсната нишка. Сплайсър за синтез подравнява сърцевините, стопява ги и вие защитавате съединението с термо{1}}свиваема втулка. Това е стандартният метод за постоянни кабелни съединения, връзки на дълги-разстояния, затваряния на открито и системи с висока-производителност. Ако искате фона, ето по-задълбочено обяснение наза какво се използва фюжън сплайсинга.
Предимства
Изпълнението е заглавието. Непрекъснато разтопено съединение осигурява много ниски загуби при вмъкване и отлично-ефективно отразяване и тъй като стъклото е физически съединено, не зависи от механична ключалка, за да остане подравнено. Това го прави правилното решение за критични връзки, гъста инфраструктура, телекомуникационен гръбнак и външен кабел, където стабилната производителност в продължение на години има повече значение от това колко време е отнело снаждането.
Ограничения
Бариерата е оборудването и времето. Имате нужда от фюжърн сплайсър, прецизна ножица, защитни ръкави, топлинна фурна и обучен оператор, което повишава първоначалните разходи и прави метода по-малко удобен за бързи полеви работи. Кондензираната фуга също е предназначена да бъде постоянна: ако оформлението се промени, обикновено изрязвате, повторно -съединявате и повторно -защитавате. За малки FTTH термини това често е по-бавно от монтирането на бърз конектор.

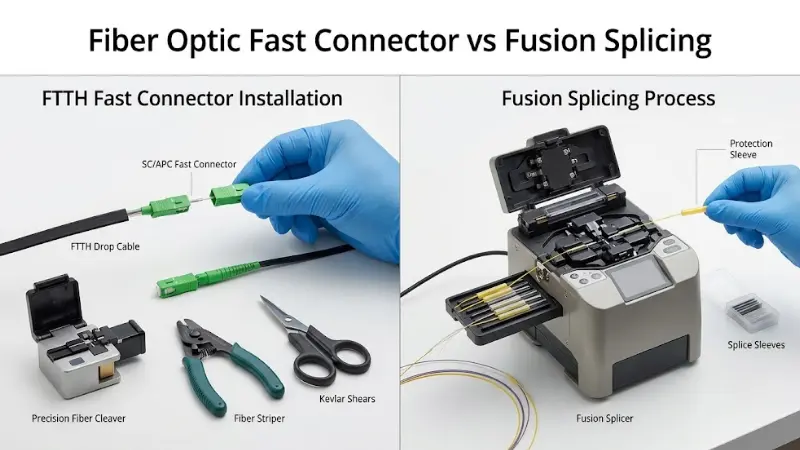

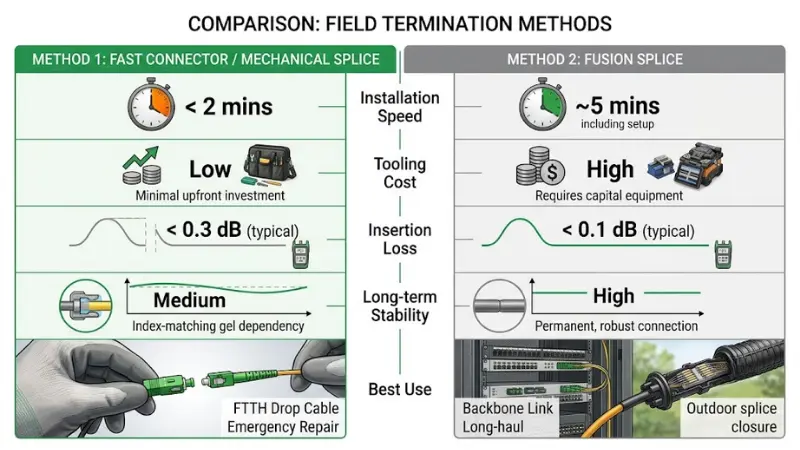

Механично снаждане срещу снаждане чрез синтез: загуба, надеждност и цена
Практическите разлики се свеждат до оптични загуби, дългосрочна-стабилност, инструменти и отразяване. Като работна справка,насоки за загуба, публикувани от Асоциацията за оптични влакна (FOA)са полезни: едно-режимно снаждане с синтез обикновено се бюджетира на приблизително 0,1–0,15 dB, докато предварително-полираните механични-съединители за снаждане се допускат до около 0,75 dB според оценките на загубите на TIA-568. Полевите резултати за добри механични връзки често са между 0,2 и 0,5 dB, но разпространението е по-широко и зависи в голяма степен от разцепването и чистотата. Отнасяйте се към всяко отделно число като цел за проверка чрез тестване, а не като гаранция.
| Фактор | Бърз конектор/механично снаждане | Fusion снаждане |
|---|---|---|
| Скорост на инсталиране | Бързо; минимална настройка на място | По-бавно; настройка на оборудването и за-цикъл на снаждане |
| Необходима екипировка | Стрипер, сатър, комплект за почистване | Сплайсър за фюжън, сатър, ръкави, нагревателна фурна |
| Ниво на умения | По-къса крива на обучение | Повече обучение и практика |
| Предварителни разходи | Ниски разходи за инструменти | Високи разходи за инструменти, по-ниски-цени на съединение при обем |
| Типична вмъкната загуба | По-висока и по-променлива (около 0,2–0,75 dB) | Много ниско (често под 0,1 dB) |
| Отражение / стабилност | Добър, когато е инсталиран добре; чувствителен към околната среда | Отлично и стабилно във времето |
| Гъвкавост на преработката | постоянен; трябва да се-ремонтира, за да се промени | |
| Най-добро използване | FTTH, падащ кабел, бърз ремонт, временни или малки работни места | Гръбнак, дълги-разстояния, критични, външни, постоянни връзки |
Нито един от двата метода не винаги е по-добър. Бързият конектор печели по отношение на полевата скорост, удобството и ниските разходи за инструменти; снаждането чрез синтез печели с ниски загуби и постоянна надеждност.
Кой метод е по-добър за различни приложения?

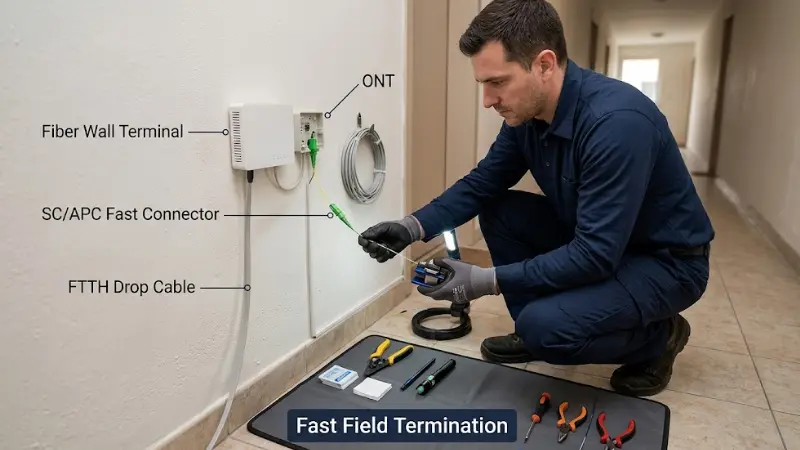

Инсталиране на FTTH и капка кабел
За FTTH бързите конектори обикновено са практичният избор. Представете си един техник, работещ в много-жилищна сграда: десеткиFTTH падащ кабелтерминиране през коридори, щрангове и абонатни стаи за един ден. Поставянето на фюжън сплайсър на всяка врата е бавно и неудобно; бърз конектор SC/APC, съчетан с кабела за пускане, позволява на екипажа да завърши всяка точка за минути и да продължи напред.
Авариен ремонт и временни връзки
Когато връзката е прекъсната и услугата трябва да се възстанови бързо, механичен бърз конектор я възстановява бързо, докато е насрочен постоянен ремонт на синтез. Същото важи и за тестване, отстраняване на неизправности и краткосрочни-мрежови промени, където скоростта е по-добра от постоянството.
Гръбнак-на дълги разстояния и критични връзки
За опорни маршрути, външни затваряния и критични обслужващи връзки, снаждането чрез синтез е по-добрият вариант. Тези връзки се нуждаят от ниски, стабилни загуби и трябва да оцелеят години на температурни колебания и манипулиране, а постоянната кондензирана връзка е много по-подходяща за това от полевия конектор.
Дистрибуция на закрито и мрежи за малък бизнес
На закрито и двата метода могат да работят. Кратките тиражи с много бързи термини са в полза на бързите конектори; постоянна главна връзка или по-строг бюджет на загубите благоприятства синтеза. Базирайте разговора на бюджета на връзката, мащаба на проекта, наличните инструменти и колко често очаквате да докосвате връзката.
Как да изберем правилния оптичен бърз конектор?
Ако използвате бърз конектор, спецификацията трябва да съответства на кабела и системата или производителността ще бъде непоследователна.
Тип конектор: SC, LC, FC или ST
SC бързите конектори доминират FTTH и мрежите за достъп. LC версиите се появяват в оборудване с по-висока-плътност и корекции. FC и ST са необичайни в модерните FTTH, но все още се появяват в наследени и индустриални системи. Съпоставете конектора с интерфейса на адаптера, сплитера, клемната кутия или ONT, с който ще се свърже.
Тип полиране: UPC или APC
Не смесвайте UPC и APC случайно. UPC има плоска или леко извита крайна повърхност; APC използва ъглова крайна повърхност, обикновено идентифицирана със зелено тяло. Ъгълът отразява разсеяната светлина обратно в облицовката, вместо направо нагоре по влакното, което увеличава обратната загуба и това има значение в PON системите, където отраженията нагоре по веригата причиняват нестабилност. TheСтандарт за оптичен интерфейс на конектора IEC 61755определя степента на -загубата на връщане зад това, а степента на APC е доста над UPC. За FTTH и PON, анSC/APC бърз конекторе общата стойност по подразбиране; за общи корекции, SC/UPC или LC/UPC може да отговарят на дизайна. Ако изборът на UPC-срещу-APC е нов за вас, този преглед наразликата между PC, UPC и APC полиранеструва си да се прочете.
Тип влакно: едномодов или многомодов
Конекторът трябва да съответства на влакното. Едно-режимни бързи конектори се сдвояват с единичен-режимен кабел за падане и достъп; многомодови конектори се сдвояват с многомодово влакно при кратки серии на предприятия или центрове за данни. Използването на грешен тип причинява лоша производителност или пълен провал, така че потвърдете разликата междуедномодово-и многомодово влакнопреди да поръчате.
Съвместимост на кабела
Проверете дали съединителят приема структурата и диаметъра на вашия кабел, независимо дали това е 0,9 mm стегнат-буфер, 2,0 mm или 3,0 mm кабел или плосък FTTH кабел. За FTTH поставянето на -кабела е от решаващо значение: конекторът трябва да захваща кабела здраво, така че влакното да не може да се движи след инсталирането.
Вмъкната загуба и обратната загуба
Загубата при вмъкване и загубата при връщане са числата, които решават дали връзката отговаря на бюджета. Не се доверявайте само на името на продукта; прочетете листа с данни на доставчика, стандарта за изпитване и процеса-за контрол на качеството и поискайте примерни доклади от тестове преди групова поръчка.
Стъпка-по-Поетапно инсталиране на бърз конектор за оптични влакна
Качеството на полето, не само продуктът, определя ефективността на механичната{0}}връзка. Повтарящата се последователност е по-важна от необработената скорост. За продукт-конкретна версия следвайте инструкциите на производителя и вижте тези общиподробни стъпки за свързване за бърз конектор.
- лента:отстранете кожуха и покритието до дължината, необходима на конектора, като използвате правилния оголвач за кабела, за да не пробиете стъклото.
- Чисто:избършете голото влакно с-невласинки и одобрен почистващ препарат; не докосвайте почистената част.
- Разцепване:използвайте остър, подходящ нож и съобразете дължината на разцепването със спецификацията на конектора. Целта е плоска, квадратна крайна повърхност.
- Проверете:избягвайте да докосвате крайната повърхност след разцепване; чистата, квадратна цепка е това, което намалява загубата.
- Вмъкване:натиснете оптичното влакно докрай в конектора, докато хване щифта, след което включете заключващия механизъм.
- Заключване и рокля:закрепете кабелната скоба и избягвайте тесни завои близо до тялото.
- тест:проверете връзката, преди да затворите корпуса.

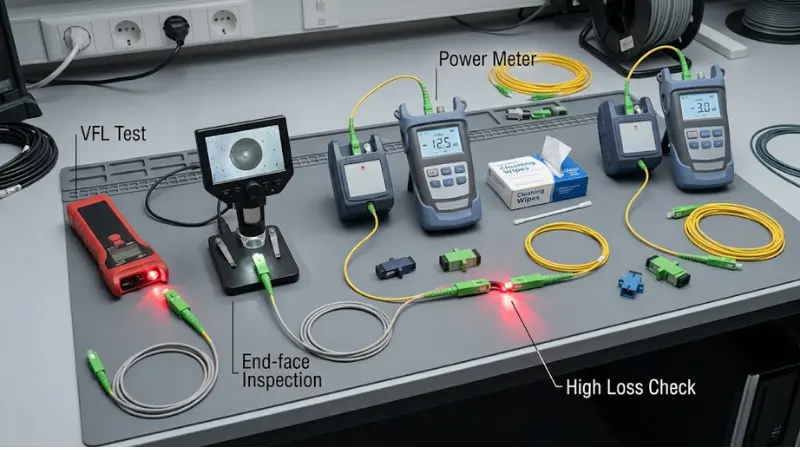

Как да тествате бърз конектор след инсталиране
Само визуална проверка не е достатъчна. Най-малко използвайте визуален локатор на грешки (VFL), за да потвърдите непрекъснатостта и да разкриете лоша седалка или остър завой като ярък теч. Използвайте оптичен измервател на мощността със светлинен източник, за да измерите загубата от край-до-край спрямо бюджета на връзката си и използвайте OTDR на по-дълги или спорни връзки, за да локализирате събитие с висока-загуба. Огледайте съединената крайна повърхност с фибромикроскоп, когато резултатите изглеждат маргинални. Запишете показанията; документираната цифра на загубата е това, което ви казва, че прекратяването е преминало, а не фактът, че е щракнало на мястото си.
Отстраняване на проблеми с високи загуби при вмъкване на бърз конектор
Когато току-що прекратен конектор показва високо, работете от най-често срещаната причина към най-малката, преди да отрежете нещо:
- Челно-замърсяване:водещата причина. Проверете и почистете свързващата повърхност и адаптера, след което измерете повторно-.
- Лошо разцепване:ъглова или нащърбена цепнатина оставя празнина или разпръснати места. Повторно-отцепване и повторно-прекратяване.
- Под-вмъкнато влакно:ако влакното не е достигнало пънчето, ключалката може да се е затворила на въздух. -Седнете напълно.
- Огъване или напрежение в тялото:облекчете тесните завои и проверете кабелната скоба.
- Полиране или несъответствие на влакна:потвърдете, че не сте свързали UPC с APC или единичен-режим с многомодов.
Ако загубата все още е извън спецификациите след почистване-и-повторна проверка, сменете конектора. За по-широки мрежови симптоми извън една става, това ръководство заотстраняване на често срещани проблеми с оптичната мрежапомага да се изолира къде наистина се намира проблемът.
Често срещани грешки при използване на оптични бързи конектори
Повечето повреди на полето се дължат на малки грешки при подготовката: неравномерно или ъглово разцепване, което увеличава загубата; замърсен край от прах, масло или пръстови отпечатъци; грешен тип конектор, като UPC, където се изисква APC; несъответствие в-диаметъра на кабела, което позволява на влакното да се движи; прекалено-навеждане близо до тялото; и пропускане на оптичния тест. Избягването на това не струва нищо освен дисциплина и това е разликата между бърз конектор, който работи, и този, който тихо намалява бюджета за връзка.
Контролен списък за B2B покупки за бързи конектори за оптични влакна
При доставките целта е последователност на партидите, а не само ниска единична цена. Преди групова поръчка потвърдете:
- Цифри в листа с данни:заявени загуби на вмъкване и загуби на връщане, с посочени стандарт за изпитване и условия.
- Конекторът и лакът съвпадат:SC/LC/FC и UPC/APC са правилни за вашата система иоптична клемна кутия, адаптер или сплитер, с който се свързва.
- Съвместимост на кабела:опора за вашия точен диаметър и структура на кабела-кабел със сигурна скоба.
- Примерно тестване:поискайте проби и протоколи от тестове и проверете загубата-вътрешно, преди да ангажирате обем.
- Консистенция на партидата и проверка:попитайте как доставчикът контролира качеството на накрайника и геометрията на челните-челни части в партидите.
- Опаковка, MOQ и време за изпълнение:потвърдете защитна опаковка, минимално количество за поръчка и реалистична доставка за вашето внедряване.
Ако търсите пълна спецификация на материалите, а не само конектори, товаРъководство за доставка на пасивни FTTH компонентиобхваща как съединителите, сплитерите и корпусите пасват заедно. За PON архитектури също оразмеретеPLC сплитерсцена успоредно на съединителите, така че--бюджетът за загуба от край до край се затваря.
ЧЗВ
Оптичният бърз конектор същото ли е като механичното снаждане?
Не точно. Бързият конектор е конекторен продукт; механичното снаждане е методът за подравняване, който много от тях използват вътрешно. Те са тясно свързани, но не са взаимозаменяеми термини: конекторът е хардуерът, механичното снаждане е начинът, по който се свързва с влакното вътре.
Снаждането чрез синтез по-добро ли е от механичното снаждане?
За постоянни връзки с ниски-загуби, висока-стабилност, да. За бърз монтаж, по-ниски разходи за инструменти и удобство на място, механичният бърз конектор е по-подходящ. Правилният отговор зависи от бюджета на загубата и колко постоянна трябва да бъде ставата.
Какви инструменти са ми необходими, за да инсталирам оптичен бърз конектор?
Кожух и инструмент за отстраняване на покритие, оразмерен за вашия кабел, високо{0}}качествен нож, почистващ комплект с кърпички без{1}}власинки и одобрен разтворител и тестов инструмент като VFL или оптичен измервател на мощността. Не е необходим фузионен сплайсър, което е основната причина екипите да избират този метод.
Защо бързият конектор понякога показва висока загуба на вмъкване?
Обикновено мръсна крайна повърхност или лошо разцепване, по-рядко недо{0}}вмъкнато влакно, стегнато огъване или UPC/APC или несъответствие в един-режим/многомодов режим. Първо почистете и проверете,-сцепете отново, ако е необходимо, и измерете повторно, преди да смените конектора.
Може ли бърз конектор да замени снаждането чрез синтез?
За FTTH кабел,-работа от страна на абоната и временни ремонти, често да. За гръбнак, дълги -разстояния и открити външни съединения, където бюджетът за загуби и дългосрочната -стабилност са критични, снаждането чрез синтез остава по-безопасният избор.
Как да тествам бърз конектор след инсталиране?
Проверете непрекъснатостта с VFL, измерете загубата от край-до-край с оптичен измервател на мощност спрямо бюджета на връзката си, използвайте OTDR на по-дълги връзки и проверете крайната страна с фибромикроскоп, ако показанието изглежда незначително. Запишете резултата, така че прекратяването да се документира като преминаване.
Надеждни ли са бързите конектори за FTTH и работят ли с едно-модово влакно?
Да и в двата случая, когато спецификацията съвпада и инсталирането се контролира. Много бързи конектори, особено типове SC/APC за PON и FTTH, са предназначени за едно-модово влакно. Потвърдете типа на влакното, полирането и диаметъра на кабела, преди да инсталирате.
Могат ли оптичните бързи конектори да се използват повторно?
Зависи от дизайна на съединителя; много от тях не се препоръчват за повторна употреба. Някои структури позволяват премахване или подмяна, но повреден или замърсен конектор не трябва да се инсталира отново, ако държите на стабилната работа на връзката.
Заключение
Бързите съединители и снаждането чрез синтез решават различни проблеми. Посегнете към бърз конектор, когато имате нужда от бързо FTTH завършване, работа с-кабел, спешен ремонт или решение с ниски-инструменти; достигнете до снаждане чрез синтез, когато връзката трябва да е постоянна, с ниски-загуби и стабилна на опорен или външен маршрут. За доставка съпоставете типа на съединителя, полирането, типа влакно, диаметъра на кабела и изпитаните стойности на загубите към вашия реален сценарий и проверете пробите, преди да закупите обем.
