16 Core Patch Cord SC Multimode OM3

A: Страхотен въпрос! Ето каква е сделката – когато използвате 16 влакна, имате два избора: да свържете 8 дуплексни кабела или да използвате единичен 16-ядрен комплект. Подходът с множество-влакна печели безупречно поради няколко причини. Първо, управлението на кабелите става много по-лесно – един кабел за насочване срещу осем отделни, които заплитат пътя ви. Второ, вие спестявате сериозно място в шкафа в среда с висока{11}}гъстота. Трето, времето за инсталиране намалява драстично – видяхме техници да съкращават времето си за корекция с 60-70% в сравнение с изпълнението на отделни дуплекси. Единственият компромис? Ако едно влакно има проблем, вие отстранявате проблема в рамките на пакет. Но с нашите по-малки или равни на 0,3 dB вмъкнати загуби във всичките 16 ядра, повреди са изключително редки.

О: Това е може би най-честият въпрос, който получаваме! Кратък отговор: за 10G връзки под 300 метра OM3 е перфектен – и честно казано, покрива около 95% от центровете за данни. Ето техническата част: OM3 има ефективна модална честотна лента от 2000 MHz·km при 850nm, докато OM4 увеличава това до 4700 MHz·km. Какво означава това на практика? OM3 поддържа 10G до 300m, 40G до 100m и 100G до 100m. OM4 разширява тези разстояния – 10G до 400m, 40G до 150m, 100G до 150m. Така че освен ако не използвате по-дълги връзки или планирате 40G/100G надстройки в близко бъдеще, OM3 ви дава отлична производителност на по-добра цена. И двете използват едно и също 50/125μm ядро ​​и водна обвивка, така че са напълно съвместими с вашата съществуваща OM3 инфраструктура.

О: Абсолютно – това е красотата на SC конектора! Всяко от 16-те влакна завършва със стандартен SC конектор, така че те ще се включат направо във всеки SC адаптерен панел, ODF или порт за оборудване, който вече имате. Блокиращият механизъм за натискане-издърпване на SC е идентичен, независимо дали идва от единичен дуплексен кабел или нашия 16-ядрен модул. Едно нещо, което трябва да имате предвид: ще искате да сте сигурни, че вашият пач панел или оформлението на адаптера може да побере 16 SC порта в подредбата, от която се нуждаете. Обикновено виждаме клиенти, които ги използват с SC адаптерни панели с висока плътност, които съдържат 12 или 24 порта. Ако имате нужда от помощ при планирането на конфигурацията на вашия панел, просто се свържете – направихме стотици от тези внедрявания и можем да споделим кое работи най-добре.

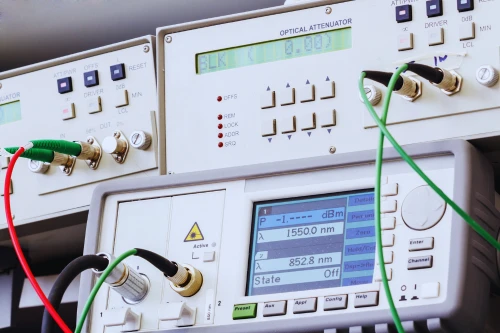

О: Нашите 16-ядрени SC OM3 пач кабели са тествани, за да осигурят по-малко от или равно на 0,3dB вмъкната загуба на конектор – това е индустриалният стандарт за модули от премиум-клас. С два конектора на връзка (по един във всеки край), гледате на По-малко или равно на 0,6 dB обща загуба на конектора. За изчислението на вашия бюджет за връзка, ето какво трябва да вземете предвид: загуба на конектор (0,6 dB), затихване на влакното (3,5 dB/km при 850 nm за OM3) и всякакви точки на снаждане, ако е приложимо. За типична 100m 10G връзка, вие използвате може би 0,35 dB за самото влакно плюс 0,6 dB за конектори – в рамките на бюджета от 2,6 dB, който 10GBASE-SR позволява. Ние 100% тестваме всяко едно влакно преди изпращане и включваме протокола от теста, така че да знаете точно какво получавате. Без изненади.

О: Добро мислене – идентифицирането на влакна е от решаващо значение, когато имате работа с кабели с много-влакна! Ние следваме стандарта за цветово кодиране TIA-598, който използва специфична последователност от 12 цвята (синьо, оранжево, зелено, кафяво, бяло, червено, черно, жълто, виолетово, розово, аква) плюс ивици за влакна 13-24. В 16-жилен кабел влакна 1-12 са плътни цветове, а влакна 13-16 използват първите четири цвята с лента или маркер. Всяко влакно също е номерирано на пробивните крака. Професионален съвет: когато документирате вашата инсталация, направете снимка на двата края с видима цветова последователност – това ще ви спести часове отстраняване на неизправности по пътя. Ако се нуждаете от персонализирана цветова схема или специфично етикетиране за вашата организация, можем да се приспособим и към това.

О: Самите SC конектори имат относително по-голям отпечатък в сравнение с LC, но самото влакно е доста гъвкаво. За нашите кабели с много-влакна OM3 минималният радиус на огъване под товар е 10x външния диаметър на кабела, а в ненатоварено състояние е около 5x. За типичен 16-жилен разпределителен кабел, това е приблизително 50-60 mm (около 2 инча), когато е инсталиран. Индивидуалните пробивни крака в краищата на SC могат да се огънат по-здраво – до около 30 mm радиус. Ето нещо обаче: винаги оставяйте малко хлабина в точките на прехода, вместо да налагате тесни завои. Тесните завои увеличават затихването и могат да причинят макро{16}}загуби при огъване с течение на времето. За приложения с наистина ограничено пространство помислете за нашата опция за нечувствително на огъване влакно – то се справя с огъвания с радиус от 7,5 mm без значително увеличаване на загубите.
