Ръководство за оптичен кабел MPO-12: Употреби, полярност, MPO-8 срещу LC

Ако оценявате влакнесто окабеляване с висока-плътност за опора на център за данни или инсталация за структурно окабеляване, MPO-12 влакнестият кабел ще бъде една от първите опции във вашия кратък списък. MPO конекторите пакетират множество влакна в една накрайник, а вариантът с 12 влакна е опора на окабеляването на корпоративни центрове за данни повече от десетилетие. Но „популярно“ не винаги означава „оптимално“. Много модерни приемо-предаватели с паралелна оптика използват само 8 влакна, което означава, че дизайнът Base-12 може да остави четири влакна празни в тези специфични връзки.

Това ръководство обхваща какво всъщност представлява кабелът MPO-12, къде все още има силен практически смисъл, как работят полярността и пола на конектора и как да решите дали MPO-12, MPO-8 или дуплексLC конекториса подходящите за следващия ви проект.

Какво представлява оптичен кабел MPO-12?

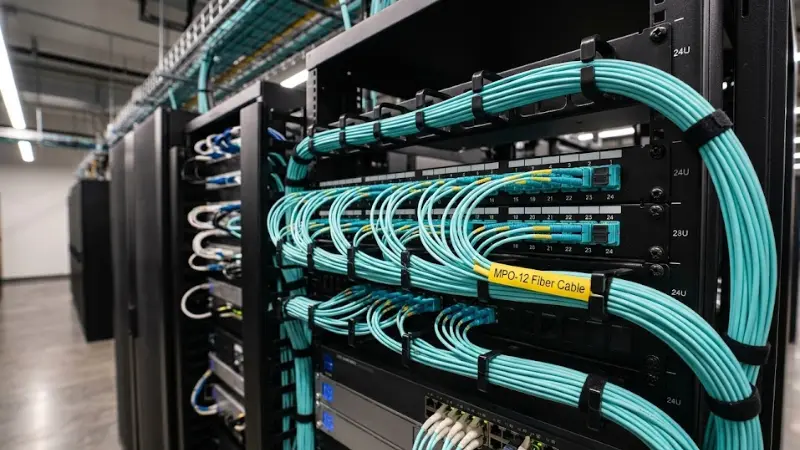

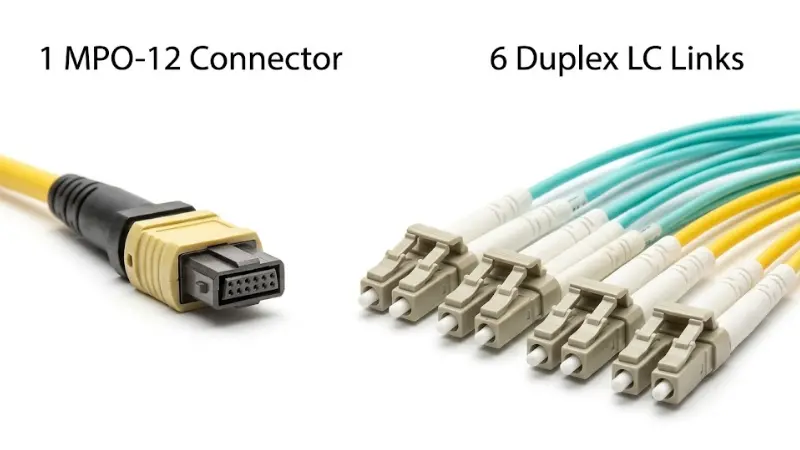

Кабел MPO-12 влакна е сглобка от много влакна, която завършва 12 оптични влакна в едноMPO конектор. Основното предимство е плътността: един компактен интерфейс замества до шест дуплексни свързващи кабела. Тази консолидация е причината базираното на MPO{2}}кабелиране да доминира в структурираните опорни връзки в средно-до-големите центрове за данни, където управлението на стотици отделни дуплексни джъмпери би било непрактично.

В сравнение със стандартен дуплексLC пач кабел, магистрала MPO-12 е проектирана за агрегиране -, пренасяйки много влакна през един път и разбивайки ги на касети или адаптерни панели, по-близо до оборудването. Ако вашата среда се нуждае само от връзка от две-оптични влакна--точка, дуплексният LC кабел е по-прост и по-евтин. MPO-12 печели своето място, когато броят на влакната, плътността на кабелните скари или скоростта на разгръщане са от значение.

Ще видите също термина MTP, използван заедно с MPO. MTP е конектор с по-високи-спецификации със запазена марка, произведен от US Conec, който е напълно съвместим с общия MPO форм фактор. За решенията за покупка това, което има значение, е съединителят да отговаря на вашите изисквания за-загуби при вмъкване и-загуби при връщане, а не кой етикет се появява на корпуса.

Където MPO-12 все още има силен практически смисъл

Base-12 MPO кабелите далеч не са остарели, но тяхното добро място се стесни, тъй като индустрията възприе 8-влакнеста паралелна оптика. Ето къде MPO-12 остава добър избор:

•

• Консолидация на гръбнака за дуплексни приложения.

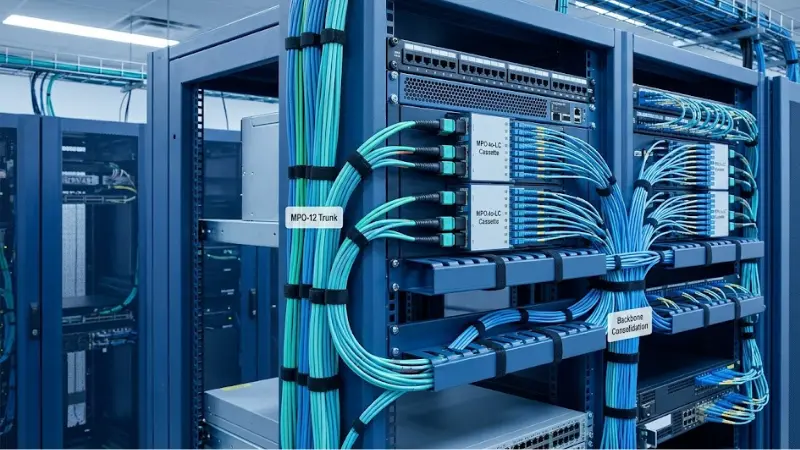

• В дизайни на структурно окабеляване, които обединяват множество 10G дуплексни връзки в един ствол, 12-влакнестите MPO модули се свързват къмMPO-към-LC касетикоито се разпръскват до шест дуплексни LC порта. Това остава един от най-често срещаните модели на внедряване в корпоративните центрове за данни.

•

• Изоставени индустриални среди със съществуваща инфраструктура Base-12.

• Ако вашето съоръжение вече използва 12-оптични ствола, касети и панели за свързване, оставането с MPO-12 за разширяване избягва разходите и сложността на пълна реархитектура. Пач кабелите за преобразуване или хибридните касети могат да свързват кабели Base-12 към портове за оборудване с 8 влакна, когато е необходимо.

•

• Сценарии за пробив и миграция.

• АнПробивен кабел от MPO-към-LCпозволява на един 12-оптичен канал да обслужва до шест отделни дуплексни връзки - полезни, когато трябва да свържете наследено 1G или 10G дуплексно оборудване към зона за свързване с висока плътност.

Fluke Networks отбелязва това12-влакнеста MPO свързаност исторически е била популярен избор за консолидиране на дуплексни опорни кабелив центъра за данни, особено в 10G Ethernet среди, където MPO-към-LC касетите прехвърлиха 12-фибърни магистрали към шест дуплексни порта.

Кога MPO-12 не е най-подходящият?

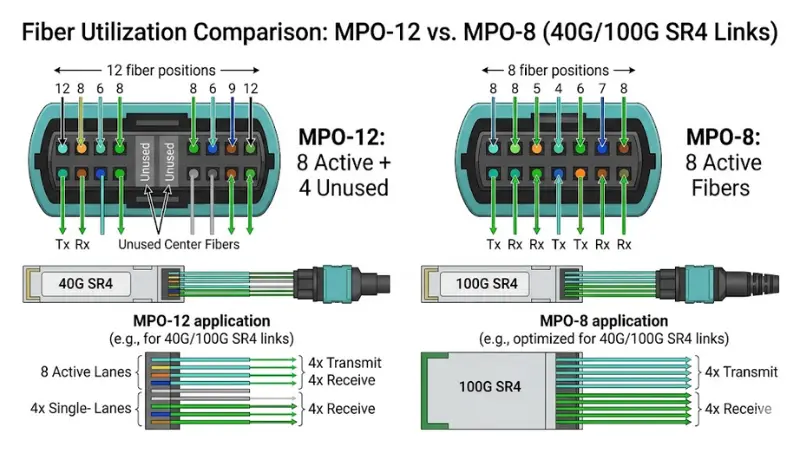

Основното ограничение на MPO-12 се показва в паралелни-оптични връзки. И двата приемопредавателя 40GBASE-SR4 и 100GBASE-SR4 използват 8 влакна – четири предават, четири получават. Когато включите трансивър с 8 влакна в ствол с 12 влакна, четирите централни влакна остават неизползвани. В стотици връзки, което води до значителен загубен капацитет на влакна.

Fluke Networks обяснява, че тази неефективност е точно товаподтикна индустрията да разработи 8-влакнеста MPO (Base-8) свързаносткато специално решение за внедряване на паралелна{2}}оптика 40G и 100G. Ако проектирате нова тъкан около приемо-предаватели SR4 или DR4 и не се нуждаете от обратна съвместимост със съществуваща база-12 инсталация, архитектурата MPO-8 ще използва влакното по-ефективно и ще мащабира по-чисто до 400G.

MPO-12 срещу MPO-8 срещу LC: Рамка за вземане на решения

Изберете MPO-12, акоразширявате база-12 инсталация, консолидирате дуплексни гръбначни връзки или внедрявате архитектури с тежък пробив, където стволове с 12 влакна захранват LC касети.

Избягвайте MPO-12, аковие изграждате паралелна{0}}оптична тъкан на зелено около приемопредаватели с 8 влакна и нямате наследена инфраструктура Base-12, която да поемете. В този сценарий,MPO-8 окабеляванеще осигури по-добро използване на влакната и по-чист път за надграждане до 400G и след това.

Как работи конектор MPO-12?

MPO конектор подрежда влакната в линеен ред вътре в прецизно-отлята накрайник. Във версията с 12 влакна, всичките 12 влакна са разположени в един ред, поддържани при тесни толеранси на разстоянието, които позволяват загуба на вмъкване под 0,5 dB на свързана двойка, когато са правилно почистени и подравнени.

Мъжки срещу женски съединители

MPO конекторите са мъжки (с щифтове за подравняване) или женски (без щифтове). Щифтовете на мъжкия конектор влизат в съответните отвори на женския конектор, за да осигурят прецизно подравняване на ядро-към-ядрото. Активното оборудване - комутатори, трансивъри, линейни карти - почти винаги използва мъжки (закрепен) MPO порт. Това означава, че всеки кабел, който се включва директно в оборудването, трябва да бъде женски (незакрепен), за да се свърже правилно и да избегне повреда на щифтовете на трансивъра. Тази подробност е лесна за пренебрегване по време на доставката и е често срещан източник на полеви грешки.

Ключова ориентация и позиция 1

Всеки MPO конектор има ключ (повдигнат ръб на корпуса) и бяла точка или маркировка, която показва позиция 1 на оптичното влакно. Правилната ориентация на клавиша - клавиш нагоре спрямо клавиш надолу - определя как позициите на влакното се съпоставят през свързана връзка. Пренебрегването на ориентацията по време на поръчка или монтаж е един от най-бързите начини за създаване на несъответствие на полярността.

Полярност: Детайлът, който причинява най-скъпите грешки

Полярността гарантира, че всяко предавателно влакно се свързва с правилното приемащо влакно в далечния край на връзката. Объркайте се и каналът няма да светне -, въпреки че всичко изглежда физически свързано.

TheСтандарт ANSI/TIA-568.3-Eдефинира три основни метода за полярност за MPO системи - Метод A, Метод B и Метод C - плюс два по-нови универсални метода (U1 и U2), въведени в ревизията от 2022 г. Всеки метод определя различна комбинация от тип магистрален кабел (Тип A, B или C), ориентация на адаптера и стил на свързващия кабел, за да се поддържа непрекъснатостта на предаване-към-получаване през връзката.

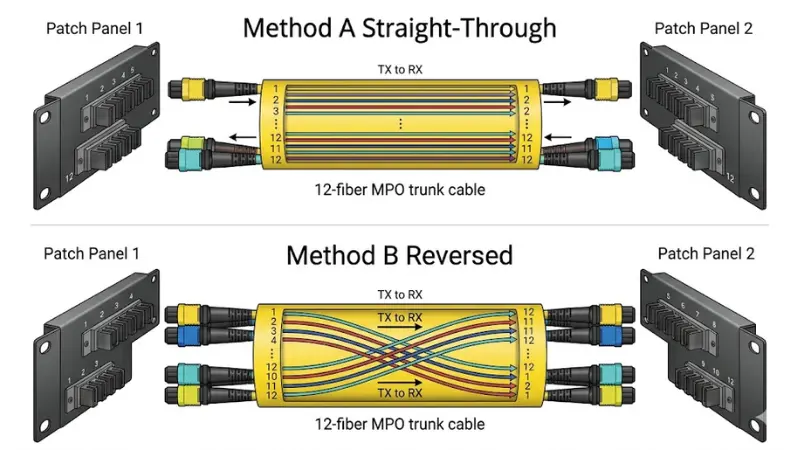

На практика метод А и метод Б са най-широко разпространени. Метод A използва права -магистрала с адаптери ключ-нагоре/ключ-надолу, докато Метод Б използва обърната магистрала с адаптери ключ-нагоре/ключ-нагоре. Критичното правило е следното: изберете един метод за целия проект и го проверете, преди да направите поръчки.

Предварително-завършените MPO модули обикновено се изграждат по поръчка и често не-подлежат на връщане. Fluke Networks предупреждава, че объркването на полярността често води до откриване на неправилни кабели или свързващи кабели само след инсталиране -, което води до забавяне на проекта и разходи за подмяна. Инвестирането на време в документация за полярността по време на проектирането е далеч по-евтино от преработката на инсталирани канали.

Избор на правилния тип влакно: OM3, OM4 или единичен-режим

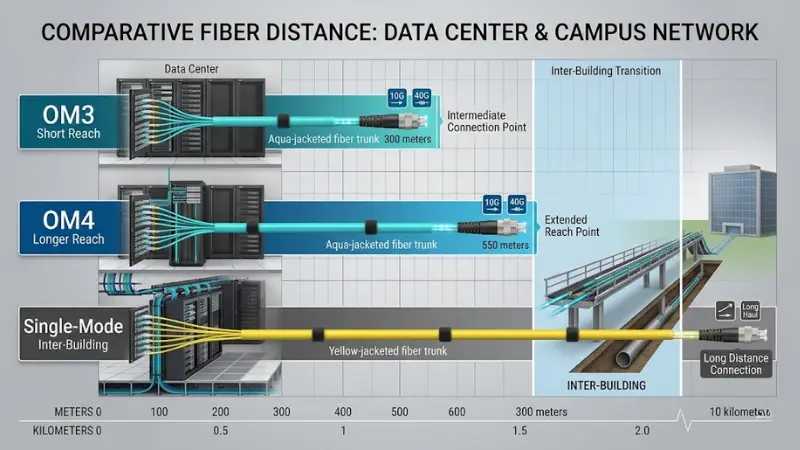

Класът на влакното във вашия кабел MPO-12 определя колко далеч можете да прокарате връзка, преди качеството на сигнала да се влоши. За многорежимни внедрявания решението обикновено се свежда доOM3 срещу OM4.

Според публикуваните проучвания на Corning за-дължината на канала за центрове за данни, приблизително 90–95% от внедрените OM3 и OM4 връзки в центрове за данни работят на разстояния от100 метра или по-малко. При стандартни Ethernet скорости OM3 поддържа 10G връзки до 300 m и 40G/100G паралелни-оптични връзки до 100 m. OM4 разширява тези числа до 550 m при 10G и 150 m при 40G/100G - значително предимство, ако разстоянията ви между -редове или между-зали надхвърлят 100 m.

Практическа насока: ако всичките ви многорежимни бягания остават доста под 100 m и сте чувствителни-в бюджета си, OM3 ще се справи удобно с 10G и 40G. Изберете OM4, когато имате нужда от по-дълъг обхват, планирате да мигрирате към по-високи скорости или просто искате повече резерв срещу загуба на конектор и добавяне на кабел-маршрути с течение на времето. За по-задълбочено сравнение навидове многомодови влакна, включително OM5, вижте нашето специално ръководство.

За разстояния извън многомодовия обхват - между-сградни връзки, връзки с метрото или всяко трасе над няколкостотин метра -едномодово влакно-е ясният избор. Сглобките с един-режим MPO-12 са налични и все по-често се използват в среди с висока-плътност на еднорежимни корекции.

Контролен списък за закупуване: Пет неща, които трябва да потвърдите, преди да поръчате

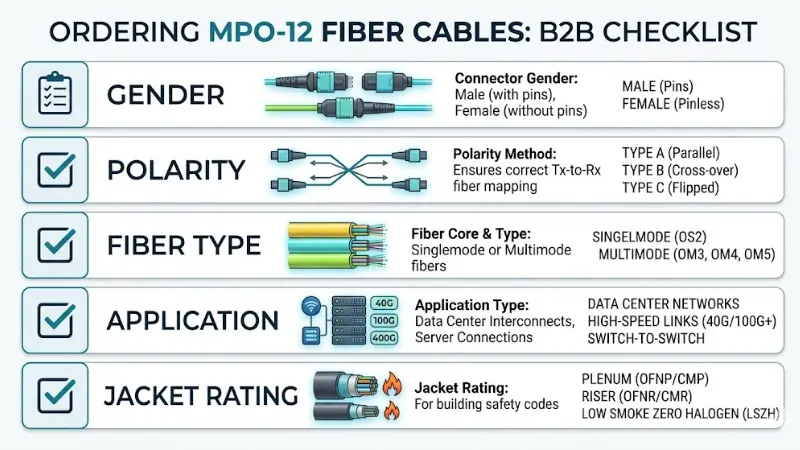

Кабелите MPO-12 често се сглобяват по поръчка-и не подлежат на връщане. Грешният дори един параметър може да означава седмици забавяне. Потвърдете тези пет елемента, преди да направите поръчка:

1.

2. Пол на конектора от всеки край.

3. Определете кой край се свързва към активно оборудване (има нужда от женски/незакрепен) и кой край се свързва към пач панел или trunk адаптер (проверете конфигурацията на щифта на адаптера). Ако и двата края се свързват с адаптери, може да имате нужда от мъжки-към-женски или женски-към-женски в зависимост от типа на адаптера.

4.

5. Метод на полярността.

6. Проверете дали стандартът на вашия проект е метод A, B, C, U1 или U2 по ANSI/TIA-568.3-E. Уверете се, че типът магистрален кабел, ориентацията на адаптера и дуплексните свързващи кабели са посочени да съвпадат.

7.

8. Тип и клас влакна.

9. ИзберетеOM3, OM4, или единичен-режим въз основа на разстоянията на вашата връзка, типа на трансивъра и бъдещите планове за миграция.

10.

11. Тип приложение.

12. Поръчвате ли магистрален кабел (MPO-към-MPO), aпрекъсвач/разклонителен кабел(MPO-to-LC), или модул за корекция? Всеки има различни изисквания за съпоставяне на-влакна.

13.

14. Оценка на якето и околната среда.

15. Потвърдете дали имате нужда от -класификация (OFNP), класификация на щранг-(OFNR) или кожух LSZH въз основа на вашите строителни кодове и пътя на инсталиране. Това не е детайл, който трябва да решите, след като кабелът пристигне.

Често срещани грешки и как да ги избегнем

По подразбиране MPO-12 за всяка нова връзка

При модернизирани или изоставени проекти MPO-12 често е правилното решение. Но за плат с паралелна оптика на зелено поле, преценете дали8-влакнеста MPO свързаностще елиминира захабените влакна и ще опрости пътя ви до 400G.

Подреждане само по брой фибри

„12-влакнен MPO кабел“ не е пълна спецификация. Без да потвърдите пола, типа на полярността, степента на влакното и стила на приложение, рискувате да получите комплект, който физически пасва, но създава грешка в полярността или несъответствие на пола на място.

Пренебрегване на планирането на пробив

Ако вашето активно оборудване използва дуплексни LC портове, имате нужда от ясна стратегия за прекъсване - касети, адаптерни панели или вентилационни кабели - между вашия MPO-12 гръбнак и оборудването. Забравянето на тази стъпка води до импровизация в последния момент, която подкопава предимството на плътността, за което сте избрали MPO на първо място.

Пропускане на почистването на конектора преди първа употреба

MPO накрайниците имат 12 крайни-страни на влакна в един конектор. Дори малка частица прах върху едно влакно може да увеличи загубата на вмъкване над спецификацията и да причини периодични грешки на връзката. Винаги проверявайте и почиствайте MPO конекторите преди свързване, като използвате специаленИнструмент за почистване на MPO.

Често задавани въпроси

Може ли MPO-12 да поддържа 40G и 100G?

Да. 40GBASE-SR4 и 100GBASE-SR4 предават по 8 влакна, а конекторът MPO-12 може да пренесе тези 8 активни влакна (позиции 1–4 и 9–12 при стандартен щифт). Въпреки това, четирите централни влакна остават неизползвани, поради което Base-8 MPO е разработен като по-ефективна алтернатива за тези специфични приложения.

MPO-12 по-добър ли е от MPO-8?

Нито едно от двете не е универсално по-добро. MPO-12 е по-добрият избор за дуплексна опорна консолидация и среди със съществуваща Base-12 инфраструктура. MPO-8 е по-ефективен за връзки с паралелна оптика (40G, 100G, 400G), които естествено използват 8 влакна. Най-добрата архитектура зависи от вашата комбинация от приложения и съществуващата инсталация. За пълно сравнение вижте нашияРъководство за влакна MPO/MTP.

Каква е разликата между MPO и MTP?

MPO (Multi{0}}fiber Push On) е стандарт за съединител, определен от IEC 61754-7. MTP е търговска марка от US Conec за конектор, който отговаря и надвишава стандарта MPO с по-строги толеранси и дизайн на подвижен корпус. MTP конекторите са напълно съвместими с общите MPO конектори. При снабдяването най-важното е съединителят да отговаря на спецификациите за-загуба при вмъкване и загуба при връщане, изисквани от вашето приложение.

Имам ли нужда от мъжки или женски конектори MPO-12?

Портовете за активно оборудване (трансивъри, линейни карти) почти винаги са мъжки (закрепени). Всеки кабел, свързващ се директно към активно оборудване, трябва да бъде женски (незакачен) от този край. За свързване -към-магистрала чрез адаптерен панел ще ви трябват един фиксиран и един незакрепен конектор за съединена двойка. Винаги проверявайте пола на всеки интерфейс във вашата връзка, преди да поръчате.

Мога ли да разбия MPO-12 към LC конектори?

да АнПробивен кабел от MPO-към-LCили MPO{0}}към-LC касетен модул може да разклони една 12-влакнеста MPO връзка в шест дуплексни LC връзки. Това е един от най-често срещаните модели на разгръщане за свързване на MPO гръбнаци към оборудване с дуплексен порт вцентрове за данни с висока{0}}гъстота.

OM3 или OM4 е по-добър за кабел MPO-12?

За повечето центрове за данни, работещи под 100 m, и OM3, и OM4 ще работят. OM4 осигурява допълнително пространство за обхват - 150 m при 40G/100G в сравнение със 100 m за OM3 - и по-голям бюджет за загуби, което може да има значение при по-дълги връзки между -редове или-зали. Ако разстоянията ви са къси и бюджетът е фактор, OM3 е надежден избор. Ако искате повече марж или очаквате подобрения на скоростта, OM4 си заслужава скромната премия. Вижте нашитеСравнение на OM3 срещу OM4за подробни спецификации.

Какъв метод на полярност трябва да избера за MPO-12?

Стандартът ANSI/TIA-568.3-E дефинира методи A, B, C, U1 и U2. Метод A (прав-през ствол) и метод B (обърнат ствол) са най-често срещаните. Метод B често се предпочита за директни MPO{7}}към-MPO паралелни-оптични връзки, докато метод A, съчетан с модулни касети, се използва широко в дуплексни пробивни архитектури. Най-важното правило е да се стандартизира един метод в целия проект и да се провери дали всички компоненти - канали, адаптери и кабели за свързване - съответстват на този метод преди инсталиране.

MPO-12 все още ли е добър избор за внедряване на нови центрове за данни?

Зависи от вашата комбинация от приложения. За предприятия, които внедряват предимно 10G дуплексни връзки със структурно окабеляване, MPO-12 остава доказано и ценово-ефективно опорно решение. За хипермащабни или облачни среди, изграждащи около 100G и 400G паралелна оптика, Base-8 MPO е все по-предпочитаната архитектура. Много внедрявания в реалния свят използват комбинация от двете, като компонентите за преобразуване свързват двете, където е необходимо. За насоки относноИзбор на 100G оптично окабеляване, вижте нашата специална статия.
