Единичен режим срещу многомодово влакно: 2026 Пълно ръководство

Миналия месец нашият екип по продажбите в Evolux получи спешно обаждане от логистична компания в Ню Джърси. Току-що бяха завършили болезнен-и скъп-урок по избор на влакна. Те бяха инсталирали OM3 многомодови пач кабели и пигтейли в новия си склад от 50 000 кв. фута, само за да открият шест месеца по-късно, че техният доставчик на WMS изисква 10 км връзки към корпоративния център за данни. Поправката? Извличане на кабели на стойност $47 000-включително стотици LC конектори, SC адаптери и предварително{12}}прекъснати кабели{13}}и започване отначало с единичен режим.

Това ръководство съществува, за да не направите същата грешка.

В Evolux Fiber, с 12+ години производство на фиброоптични съединители, пач кабели и решения за свързване за 50+ държави, сме виждали този сценарий да се изпълнява безброй пъти. Истината е, че изборът между едномодово и многомодово влакно не се отнася само до кабела-а до разбирането как вашият избор влияе на всеки компонент в оптичната връзка: конектори, адаптери, пигтейли, кабели за свързване и разклонители.

30-секундният отговор (за тези, които бързат)

Все още четете? добре Да отидем по-дълбоко.

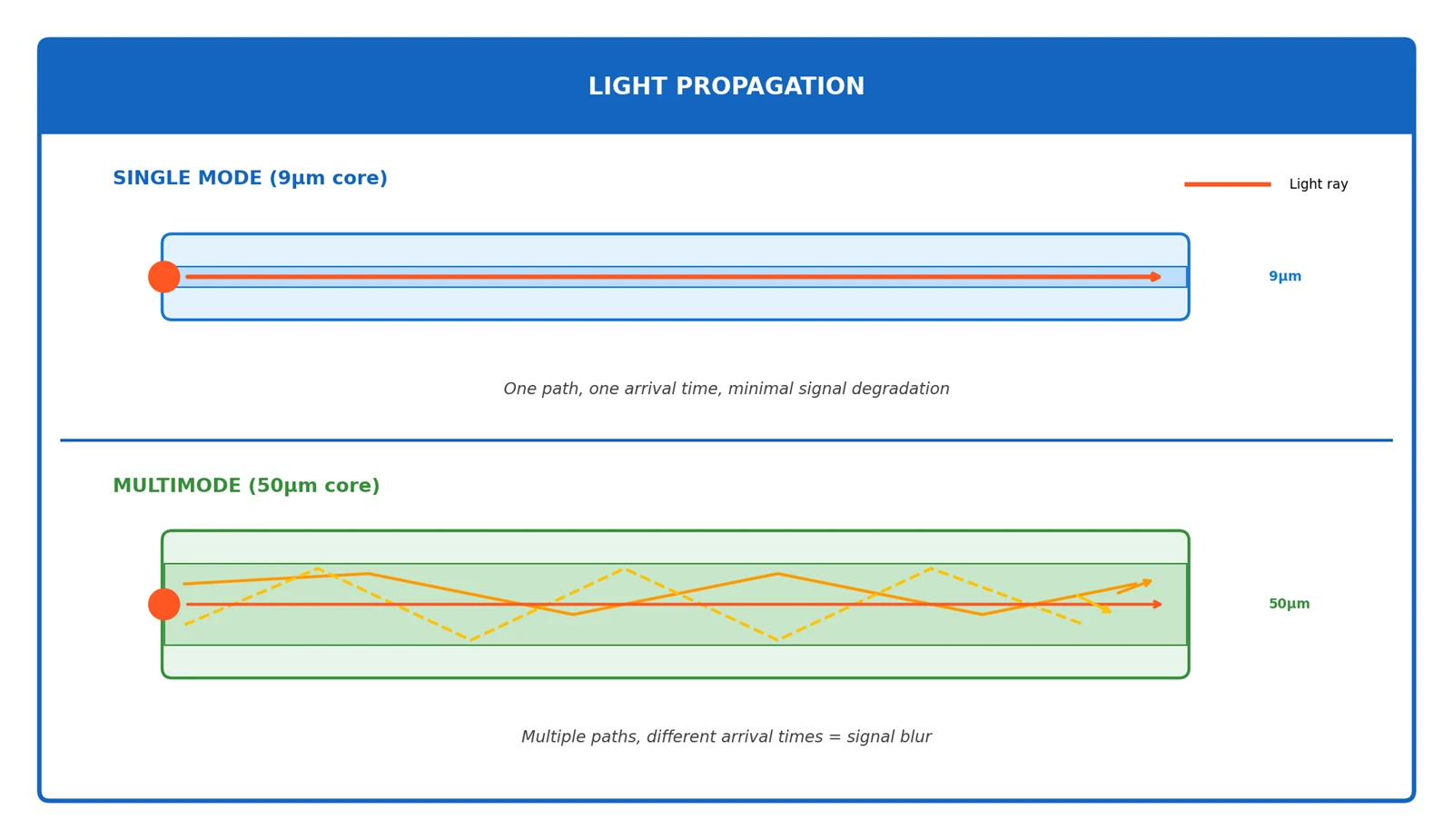

Разбиране на фундаменталната разлика

Ето една аналогия, която наистина работи:

Едномодовото влакно е като снайперска пушка-един прецизен лъч, достига далеч, изисква прецизна оптика. Ядрото от 9 µm (около 1/10 от ширината на човешки косъм) позволява само един светлинен път, елиминирайки „ехото“, което влошава сигналите на разстояние.

Многомодовото влакно е като пушка-множество сачми (леки режими) разпръснати, ефективни на близко разстояние, по-лесни за прицелване. Сърцевината от 50 µm или 62,5 µm позволява на светлината да отскача по стотици различни пътища, което е добре за къси разстояния, но създава проблеми с времето (модална дисперсия) с увеличаване на разстоянието.

Това не е само академично-то пряко влияе на това колко далеч може да достигне вашият сигнал и с каква скорост.

Как типът влакно влияе върху избора ви на конектор

Ето какво не ви казват повечето ръководства: едномодовите и многомодовите влакна използват физически идентични конектори-, но изискванията за производителност са напълно различни.

Матрицата за съвместимост на конекторите

Критично прозрение:Въпреки че конекторите изглеждат идентични, еднорежимните конектори изискватпо-строги толеранси. Конектор със загуба на вмъкване от 0,3 dB е приемлив за многомодов, но може да причини повреди на връзката в приложения с единичен режим на дълги{2}}разстояния.

Полски типове: APC срещу UPC

Съвет на Evolux:Никога не свързвайте APC конектори с UPC конектори-наклонената накрайник ще повреди двата края и ще причини сериозна загуба на сигнал. НашитеLC APC конекторифункция за прецизно полиране под ъгъл от 8 градуса за максимална възвръщаема загуба.

Избор на пач кабел по тип влакно

Когато поръчвате фиброоптични пач кабели, типът на влакното диктува всичко:

В центъра на вниманието на продукта Evolux:Нашитеедномодови и многомодови пач кабелисе предлагат в дължини от 0,3 m до 500 m, с дуплексни, симплексни, бронирани и uniboot конфигурации. Всички пач кабели се подлагат на 100% оптичен тест преди изпращане.

Спецификациите, които действително имат значение

Ядро и облицовка: Физическата основа

Защо това има значение:Това малко 9µm едномодово ядро ​​е едновременно благословия и проклятие. Изисква лазерно-прецизно подравняване по време на снаждане и свързване (увеличава разходите за инсталиране), но на практика елиминира модалната дисперсия.

Атенюация: Загуба на сигнал на километър

Изводът за вкъщи:Единичен режим при 1550nm губи само 0,22 dB на километър-това е приблизително14 пъти по-малкоотколкото многомодов при 850nm. Над 10 км бягане, това е разликата между използваем сигнал и статика.

Широчина на честотната лента: Таванът на скоростта

Ето какво не ви казват продавачите:„28000 MHz·km“ на OM5 звучи впечатляващо, но има значение само за SWDM (мултиплексиране с разделяне на къси вълни) приложения. За стандартна оптика SR4, OM5 работи идентично с OM4.

MPO/MTP: Промяната на играта с висока-гъстота

За центрове за данни, работещи с 40G, 100G или 400G, изборът на конектор често е по-важен от типа на влакното. MPO/MTP конекторите позволяват паралелна оптика, която просто не е възможна с традиционните LC/SC връзки.

Единичен режим срещу многомодов в MPO/MTP приложения

Компромисът-е ясен:

Единичен режимизползва по-малко влакна, но по-скъпи трансивъри

Многомодовизползва повече влакна, но по-евтини VCSEL-базирани трансивъри

MPO/MTP полярност и пол

Това е мястото, където много инсталации се объркват:

Експертиза на Evolux:НашитеMTP/MPO пач кабелисе предлагат в конфигурации от 8, 12 и 24-влакна с полярност тип A, B или C. Ние също така предлагаме MTP-към-LC прекъснати кабели за преход между паралелни и дуплексни връзки.

Матрицата на-реалния свят

Това е мястото, където гумата среща пътя. Събрах действителни тествани разстояния, а не само номера на спецификациите:

Ethernet стандарти за сравнение на разстояния

*Изисква пач кабел за кондициониране на режима

Критично прозрение:Забележете как многорежимните разстояния се свиват драстично с увеличаване на скоростите. При 25G, OM3 достига само 70 метра-едва достатъчно за един ред стелажи в голям център за данни.

Уравнението на разходите: По-сложно е, отколкото си мислите

Ценообразуване на трансивър (Q1 2025, съвместими модули)

Аномалия 40G:Защо 40G единичен режим е 8 пъти по-скъп? Той използва четири лазерни дължини на вълната (LR4=4 x 1310nm CWDM), докато многомодовият SR4 използва четири паралелни влакна с евтини VCSEL. Това е сладкото място, където многомодовият абсолютно печели от цената.

Обща цена на притежание: 10-годишен изглед

Позволете ми да споделя реално изчисление от проект от 2024 г.:

Сценарий:Център за данни с 500 възела, средно разстояние на връзката 150 м, планиране за 10G днес, 100G след 5 години

„Чакай, многомодовият печели с $185K?“

Не толкова бързо. Ето какво се случва, когато удължим до 15 години и добавим 400G:

Сюжетен обрат:Дори и с повторно окабеляване, многомодовият все още печели в този сценарий. Но-и това е решаващо-в момента, в който вашите 400G връзки надхвърлят 100m, единичният режим става задължителен, независимо от предишната инвестиция.

Моята честна препоръка относно разходите

„Ако изграждате инфраструктура, която трябва да продължи след 2030 г., премията за единичен режим е застраховка, а не разход.“

Мрежовата индустрия очевидно се движи към единичен режим. Silicon Photonics на Intel, пътната карта на Broadcom 800G и архитектурите на хиперскалер всички предпочитат единичен режим. OM5 трябваше да разшири уместността на multimode, но приемането беше хладно.

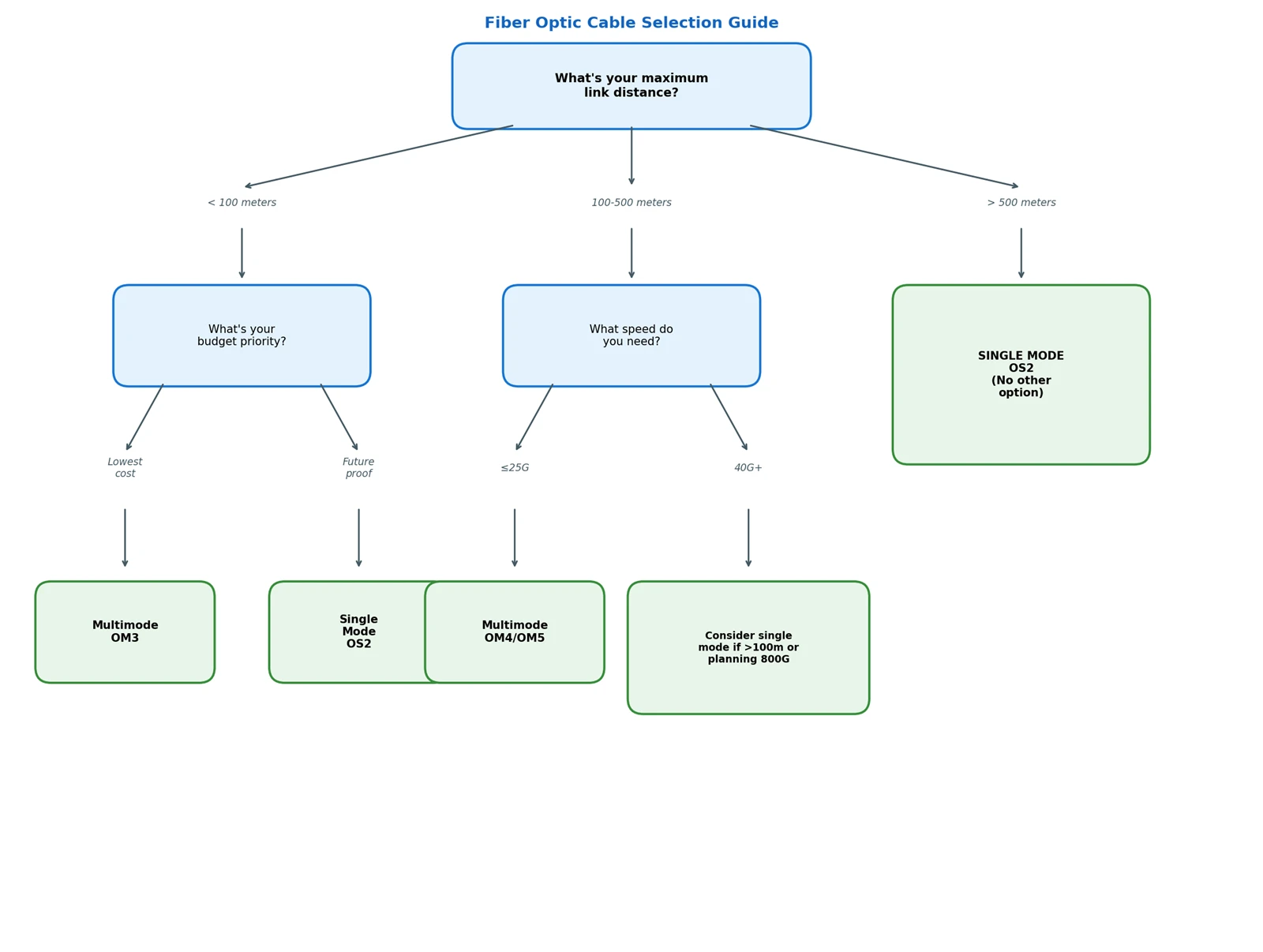

Рамката за вземане на решения: Практическа блок-схема

Казуси от-реален свят

Случай: E-Commerce Fulfillment Center (Финикс, Аризона)

Предизвикателство:Съоръжение от 200 000 кв. фута, 3 000+ IoT устройства, 40G гръбнак, екстремни температурни вариации (складовите секции варират от -20 градуса фризер до 45 градуса товарни докове)

Първоначален план:OM4 мултимоден навсякъде

Какво се случи:Летните температури в не-климат-контролираните секции причиниха неочаквано влошаване на сигнала. По-високото затихване на Multimode, съчетано с-предизвиканото от топлина разширение на съединителя, доведе до периодични повреди.

Решение:Хибридно внедряване-OM4 за климатично-връзки на помещения за данни, единичен режим за всички връзки, преминаващи през-температурни променливи зони.

Урок: Температурната толерантност има значение. По-ниското затихване на единичен режим осигурява по-голяма граница за стрес от околната среда.

FTTH & PON мрежи: където единичният режим доминира

При внедряванията на Fiber{0}}to--Home (FTTH), едномодовото влакно еединствен практичен избор. Ето защо и как PLC сплитерите го правят икономичен:

Защо FTTH трябва да бъде единичен режим

Ръководство за избор на PLC сплитер

PLC (Planar Lightwave Circuit) сплитери разделят оптичните сигнали, за да обслужват множество абонати от едно влакно:

Опции за форм фактор:

Голи влакна- За тави за снаждане в улични шкафове

Мини модул- Компактен, за клемни кутии

ABS кутия- Здрав, за разпространение на открито

LGX касета- Rack-монтаж, за централни офиси

Монтаж в шкаф (1U/2U)- Интегриране на ODF с висока-плътност

Решение Evolux:НашитеPLC сплитериподдържа съотношения от 1:2 до 1:64 с отлична равномерност (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

Случай: Hospital Campus Network (Бостън, Масачузетс)

Предизвикателство:Главна болница + 4 сателитни сгради, разстояния от 200 м до 2,3 км, съответствие с HIPAA, изискващо мрежово сегментиране, 10G днес със 100G планирани за PACS изображения

Решение:Единичен режим OS2 за всички връзки между-сгради, OM4 в сградите

Ключова информация:Главният технически директор ми каза: „Оценихме мултимода за най-дългата връзка на сградата от 400 м. Тя проработи. Тогава законът ни напомни, че връзките за данни на пациенти изискват излишни пътеки. Нашият резервен маршрут през структурата за паркиране беше 600 м. Единичният режим беше единственият отговор.“

Урок: Винаги картографирайте вашите излишни пътища, а не само основните маршрути.

Случай: Financial Trading Floor (Чикаго, Илинойс)

Предизвикателство:Изисквания за ултра{0}}ниско забавяне (<5 microseconds switch-to-switch), 100G fabric, 50m average link length

Изненадващ избор:OM4 многомодов

Разсъждение:На разстояния от 50 метра VCSEL лазерите на многомодовите трансивъри всъщност имат по-бързи времена на нарастване от едномодовите DFB лазери. Разликата в латентността е наносекунди, но при високо-честотната търговия наносекунди са пари.

Урок: Оптимизацията на латентността понякога предпочита мултимода за много кратки, много бързи връзки.

Технологични тенденции за 2026 г., които трябва да знаете

Възходът на 800G и след това

Стандартът IEEE 802.3df (ратифициран през 2024 г.) въвежда:

800GBASE-SR8:Многомодов, 8 ленти x 100G, максимум 50 м на OM4

800GBASE-DR8:Единичен режим, 8 x 100G, 500m обхват

Забележете наказанието за разстояние, което многорежимният режим плаща при 800G-само 50 метра. За хипермащабни центрове за данни с дължини на редове, надвишаващи 30 m, това не оставя почти никакъв марж.

Co-Packed Optics (CPO) и силициева фотоника

Intel, Broadcom и AMD залагат на силициева фотоника,-която по своята същност е еднорежимна технология. CPO интегрира оптични приемо-предаватели директно в ASIC на превключватели, а ранните имплементации (очаквани 2026-2027) са изключително в единичен режим.

Какво означава това:Следващото поколение мрежов хардуер ще бъде оптимизирано за единичен режим. Многорежимният режим не изчезва, но инвестициите в неговото усъвършенстване се забавиха значително.

Огъва-нечувствително влакно

И двата типа влакна вече имат варианти,-нечувствителни на огъване (ITU-T G.657 за единичен режим, OM4-BI за многомодов). Те понасят по-малки радиуси на огъване без загуба на сигнал-, което е от решаващо значение за среди с висока плътност на кръпки.

препоръка:Винаги посочвайте влакно, нечувствително на огъване-за нови инсталации. Премията за разходите е незначителна (<5%), and it dramatically simplifies cable management.

Често срещани грешки, които трябва да избягвате

Грешка 1: Смесване на типове влакна без кондициониране на режима

Проблемът:Някой свързва едномодов приемо-предавател към многомодово влакно (или обратното), очаквайки, че „просто ще работи“.

Какво всъщност се случва:При 1G с 1000BASE-LX оптика и пач кабел за кондициониране на режима това може да работи до 550 метра. На 10G и нагоре изобщо не става. Модалното несъответствие причинява сериозно влошаване на сигнала.

правило:Никога не смесвайте типове влакна без изрична инженерна обосновка и правилните кабели за кондициониране.

Грешка 2: Пренебрегване на качеството на конектора

Проблемът:Използване на евтини съединители или неправилни практики за почистване.

Математиката:Единичен мръсен конектор може да доведе до 1-3 dB загуба. При 300-метрова връзка OM4 при 100G общият ви бюджет за загуби е само около 2,6 dB. Един лош конектор и сте над бюджета.

правило:Инвестирайте в качествени конектори, почиствайте преди всяко свързване, проверявайте с фиброскоп.

Ролята на пигтейлите в прекратяването на влакната

При инсталиране на постоянна оптична инфраструктура,пигтейлиса мостът между суровия кабел и свързаното оборудване:

Защо плитките имат значение:Фабрично завършените пигтейли имат гарантирана оптична производителност (обикновено<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

Продуктова линия Evolux:Нашитефиброоптични пигтейлиидват в LC, SC, FC и ST конфигурации с OS2 едномодово или OM1-OM5 многомодово влакно. Предлага се във формати на лента с плътен буфер от 0,9 mm или 12/24 влакна, дължини от 0,5 m до 5 m.

Избор на влакна-специфични за индустрията

Различните индустрии имат уникални изисквания, които влияят върху решенията за един режим срещу многомодов режим:

Телекомуникации и интернет доставчици

Решения на Evolux Telecom:Ние обслужваме 50+ телекомуникационни оператори по целия свят с FTTH компоненти от край-до-край, включително кабели с предварително-конектори, сплитери LGX 1:32 и клемни кутии за-монтиране на стена.

Центрове за данни

Решения за центрове за данни Evolux:Нашите MTP/MPO магистрални кабели и модули за прекъсване са проектирани за 40G/100G/400G паралелна оптика с ултра-ниска загуба на вмъкване (<0.35dB per connector).

5G мрежи

Evolux 5G решения:Нашите промишлени-кабели за свързване на открито разполагат с водоустойчивост IP67/IP68, UV-устойчиви обвивки и работни температури от -40 градуса до +85 градуса.

Здравеопазване и медицински изображения

Специално внимание:Болниците изискват EMI{0}}имунно окабеляване за MRI комплекти и хирургическа роботика.

Интелигентни градове и индустриален IoT

Грешка 3: Забравете за плътността на пач панела

Проблемът:Планирането на влакна работи без да се вземат предвид ограниченията на пач панела.

Реалността:Едномодовите LC конектори и многомодовите LC конектори са физически идентични. Но по-малкото ядро ​​на единичния режим изисква по-строги толеранси в пач панелите с висока-плътност. Бюджет с 15-20% повече за инфраструктура на единичен панел.

Грешка 4: Прекалено-определяне на Multimode

Проблемът:Инсталиране на OM5 "за всеки случай", когато OM4 би бил достатъчен.

Реалността:Предимствата на OM5 се материализират само с трансивъри SWDM4. Ако използвате стандартна оптика SR4/SR8, OM5 и OM4 работят идентично. Спестете премията от 25% от разходите, освен ако нямате конкретни SWDM планове.

Често задавани въпроси

Въпрос: Мога ли да-бъда устойчив, като инсталирам и двата типа влакна?

A:Да, и много предприятия правят точно това-нарича се „хибридна“ или „паралелна“ инфраструктура. Стартирайте единичен режим за гръбнак/връзки нагоре и многомодов за слой за достъп. Просто поддържайте стриктна документация и цветово кодиране.

Въпрос: Моят доставчик казва, че многорежимният режим е „достатъчно добър“ за 400G. Прави ли са?

A:Технически да, но с предупреждения. 400GBASE-SR8 работи на OM4 до 100 метра. Той обаче изисква 16 влакна (8 TX + 8 RX) в сравнение с 2 влакна в единичен режим за 400GBASE-DR4. Фактор в цената на MTP-16 срещу LC дуплексна инфраструктура, преди да вземете решение.

Въпрос: Какво ще кажете за влакна към работния плот? Кой тип?

A:За повечето офис среди под 100 м многомодовият OM3 предлага най-добрата икономия. Изключение: Ако сте в среда на кампус, където връзките към работния плот може да се агрегират на по-големи разстояния, единичният режим опростява архитектурата.

В: Единичният режим по-труден ли е за прекъсване на полето?

A:Исторически беше така. Съвременните предварително-полирани съединители и сплайсъри за термояд до голяма степен премахнаха тази празнина. Прекратяването на полето добавя около 10-15% премия време/цена за единичен режим спрямо многомодов. За постоянна инфраструктура това е пренебрежимо малко.

Въпрос: Ние сме малък бизнес със сървърна стая за 5 души. Има ли нещо от това значение?

A:честно казано? Вероятно не. В малък мащаб използвайте каквото и да е комплектът на превключвателите ви за трансивъри, купете съвпадащи оптични влакна и не се замисляйте. Това ръководство е за инфраструктура, която трябва да продължи десетилетие и да се разшири значително.

Моите лични препоръки за 2026 г

След всичко по-горе, ето моето честно мнение:

За центрове за данни (всякакъв размер)

Преминете към единичен режим за свързване на гръбнак/лист.Пътната карта 400G/800G е доминираща в единичен режим. Платете премията за трансивър сега или платете премията за повторно окабеляване по-късно.

За Enterprise Campus

Единичен режим за сграда-до-сграда, многомоден OM4 вътре в сградите.Този хибриден подход балансира разходите и надеждността-за бъдещето.

За индустриални/сурови среди

Единичен режим, винаги.По-ниското затихване осигурява резерв за температурни колебания, вибрации и замърсяване на конектора.

За домашни лаборатории и малък бизнес

Това, което е най-евтино и отговаря на вашето оборудване.В този мащаб техническите разлики не оправдават усилията за оптимизация.

Не става дума за фибрите, а за цялостното решение

Дебатът за един режим срещу многомодов често се оформя като „кое е по-добро“-но това е грешният въпрос.Правилният въпрос е "какво цялостно решение за оптична свързаност изисква моето приложение?"

В Evolux Fiber научихме, че успешното внедряване зависи от:

Избор на правилния тип влакназа вашите нужди от разстояние и честотна лента

Подходящи конектори и адаптерикъм вашето оборудване и среда

Определяне на подходящи типове полиране(APC срещу UPC) за вашето приложение

Избор на подходящи пач кабели и пигтейлис проверени оптични характеристики

Планиране на бъдещи надстройкибез скъпо{0}}окабеляване

Единичният режим има физика на своя страна: по-ниски загуби, неограничен потенциал за честотна лента и инерция на индустрията. Multimode има икономика на своя страна: по-евтини приемо-предаватели, по-проста инсталация и десетилетия доказана надеждност на къси разстояния.

Най-добрите мрежови архитекти не избират страни-те избират подходящо за всеки сегмент от своята инфраструктура, с качествени компоненти, които няма да се превърнат в слабото звено.
