MTP MPO влакнести кабели MM OM3

A: Страхотен въпрос – това се появява през цялото време! MPO (Multi-fiber Push On) е общият индустриален стандарт за много-влакнести конектори, докато MTP® е високо-производителна марка, произведена от US Conec. Мислете за това по следния начин: всички MTP конектори са MPO-съвместими, но не всички MPO конектори имат подобрените функции на MTP. Версията MTP предлага по-строги толеранси, подвижни корпуси за по-лесно повторно заключване и по-добра обща оптична производителност. Те са напълно взаимозаменяеми и ще се свържат един с друг, но когато ги смесите, цялостната производителност на връзката ще бъде ограничена от по-ниско-качествения конектор. За критични-приложения за центрове за данни препоръчваме MTP за най-добри резултати.

О: Полярността означава да се уверите, че вашият предавател (Tx) се свързва с приемника (Rx) в другия край – объркайте го и имате нулев сигнал. Ето бързата разбивка: Тип A е „прав-през“ с ключ-нагоре в единия край и ключ-надолу в другия. Тип B е "обърнат" с двата края ключ-нагоре, обръщайки позициите на влакното 1-към-12 и 12-към-1. Тип C е "обърнати двойки", където съседни двойки разменят позиции. За повечето разгръщания на 40G/100G паралелна оптика в центрове за данни виждаме Тип B да се използва най-често, защото ви позволява да използвате едни и същи стандартни A-към-B дуплексни свързващи кабели в двата края – по-лесно управление на инвентара. Ако не сте сигурни, изпратете ни вашата мрежова схема и ние ще ви помогнем да разберете правилната конфигурация на полярността.

О: С многомодово влакно OM3, работещо с 40GBASE-SR4 или 100GBASE-SR4 оптика, гледате на максимум 100 метра. За 10GBASE-SR, OM3 може да достигне до 300 метра. Сега, ако имате нужда от малко по-голям обхват – да речем 150 метра за 40G/100G – бихте искали да преминете към OM4 влакно, което има по-висока честотна лента (4700 MHz·km срещу 2000 MHz·km за OM3). Повечето приложения за центрове за данни се побират удобно в рамките на обсега на OM3, тъй като разстоянията от-до-стойка обикновено са доста под 100 метра. В крайна сметка: за чувствителни-проекти с по-кратки срокове, OM3 е идеален и ви спестява пари.

О: Това е критично – объркайте пола и или ще повредите конекторите, или изобщо нямате връзка. Мъжките MTP съединители имат щифтове за подравняване; женските съединители имат направляващи отвори, които приемат тези щифтове. Ето златното правило: мъжките винаги се чифтосват с женските, никога едно и също--едно. Повечето трансивър модули (QSFP+, QSFP28) имат вградени -мъжки интерфейси с щифтове, така че вашият пач кабел трябва да е женски. Когато свързвате два женски магистрални кабела през адаптерен панел, самият адаптер се справя с подравняването на щифтовете. Ние произвеждаме нашите кабели с прецизни направляващи щифтове, които осигуряват суб{10}}подравняване на микронни влакна – така постигаме тези ниски стойности на загуби при вмъкване.

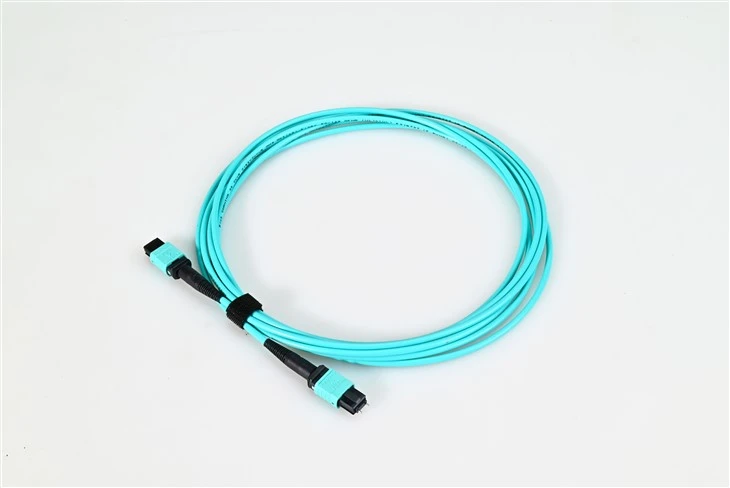

О: Aqua е стандартният цветен код TIA-598 за лазерно-оптимизирани многомодови влакна OM3 и OM4 – не е само декоративен! Когато работите в гъсто натоварен център за данни със стотици кабели, това водно покритие незабавно ви казва, че това е многомодово 50/125 микронно влакно, предназначено за VCSEL трансивъри при 850 nm. Няма случайно да го объркате с жълти едномодови-кабели. Някои производители използват Erika Violet (малко по-различен нюанс) специално за OM4, за да се разграничат от OM3, въпреки че и аква, и виолетово са приемливи. Нашите конектори също са цветно кодирани според броя на влакната: сиво за 8 влакна, черно за 12 влакна и червено за 24 влакна – прави инсталирането и отстраняването на неизправности много по-бързо.

A: Нашите MTP/MPO OM3 пач кабели са определени за по-малки или равни на 0,50 dB максимална загуба при вмъкване със стандартни многомодови MT накрайници, но ние също така предлагаме версии с ниски -загуби, които достигат по-малко или равно на 0,30 dB типично и по-малко или равно на 0,50 dB макс. За наистина взискателни приложения нашите елитни/премиум клас кабели постигат около 0,15 dB типично. Всеки кабел, който доставяме, се тества индивидуално – ние използваме 3D интерферометрия, за да проверим геометрията на накрайника и качеството на крайната-лице. Възвратната загуба е по-голяма или равна на 20dB за многомодов режим. Тези спецификации имат значение, когато изчислявате бюджета си за връзка за 40G или 100G връзки; всяка десета от dB се брои за множество точки на кръпка. Предоставяме протоколи от тестове с всяка партида, ако имате нужда от документация за вашите записи.

О: Изобщо не е излишно – всъщност това е умна инвестиция. OM3 влакно с MTP/MPO конектори поддържа 10GBASE-SR до 300 метра без проблем. Хубавото е, че изграждате инфраструктура, която е готова за 40G и 100G, когато трябва да надстроите – не е необходимо повторно окабеляване. Много от нашите клиенти внедряват днес магистрални кабели OM3 MTP за 10G и просто сменят трансивърите по-късно, за да преминат към по-високи скорости. 12-влакнестият MTP конектор работи перфектно с 10G SFP+ чрез прекъсване на касетите (MTP до 6×LC дуплекс), като ви дава предимствата на плътността на мулти-влакнестото окабеляване дори при по-ниски скорости. Всичко е свързано с надеждността на вашата инвестиция в бъдещето.

О: Прав сте, че MTP почистването изисква специфични инструменти – не можете просто да използвате стандартен LC click cleaner. Препоръчваме MTP-специфични почистващи препарати-тип макара или почистващи препарати за касети, предназначени за много-влакнести накрайници. Почистващото движение трябва да премине през всичките 12 (или 24) краища на влакното-в едно минаване. Преди всяко свързване почистете и двата конектора – дори една частица прах върху едно влакно може да причини 1dB+ загуба и да разруши бюджета ви за връзка. Дръжте тези капачки за прах винаги, когато конекторът не е включен. За проверка ще ви е необходим микроскоп с накрайник за MTP адаптер. Включваме капачки за прах към всеки кабел и повярвайте ми, използвайте ги. Няколкото секунди, прекарани в почистване, спестяват часове за отстраняване на неизправности по-късно.
