Какво е MPO/MTP касета?

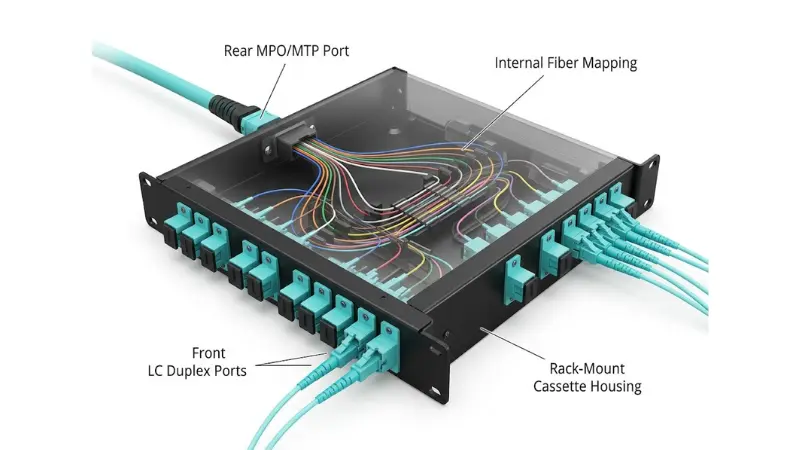

MPO/MTP касетата е предварително-терминиран, монтиран в стелаж-оптичен модул. Отзад има един или повече адаптери за MPO/MTP масив - интерфейсът на багажника -, а отпред има ред LC (обикновено дуплексни) или SC адаптери за корекция. Вътре в корпуса къса лента или фуркация картографира всяка позиция на влакно в масива към конкретен преден-страничен порт.
Това вътрешно картографиране е целият смисъл: то е фиксирано във фабриката и тествано преди изпращане, така че връзката между позициите на задния масив и предните портове е предсказуема. Тази предсказуемост също е причината полярността (покрита по-долу) да се планира като система, а не да се фиксира на място. При типично оформление задният MPO/MTP порт осигурява опорен канал с голям-влакна-брой, а предните LC или SC портове дават на оборудването чист, стандартен интерфейс за свързване.

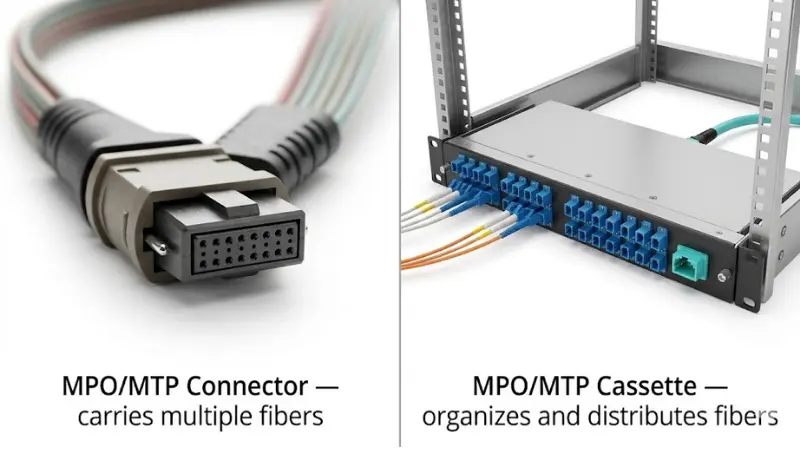

MPO/MTP конектор срещу MPO/MTP касета
Тези два термина се използват свободно, но не са едно и също нещо.
АнMPO конектор(Multi{0}}fiber Push-On) е самият конектор: едно тяло, което държи множество влакна в прецизна MT накрайник, с водещи щифтове, които определят мъжки (закрепен) или женски (незакрепен) интерфейс. MTP е регистрирана версия с по-висок-толеранс на конектора MPO от US Conec; споредUS Conec ЧЗВ, марката MTP е проектирана за подобрени оптични и механични характеристики, като същевременно остава MPO,-съвместима със стандартите. И двата са определени от едни и същи стандарти за съвместимост - IEC 61754-7 и TIA-604-5 (FOCIS 5), катоFluke Networks обобщава- така че всички MTP конектори са MPO конектори, но не всеки MPO е MTP.
Касетата е поставеният модул, който съдържа конектора плюс вътрешното насочване на влакната и предните портове за адаптер. Казано по-просто: конекторът носи влакната, докато касетата ги организира и разпределя в панел или корпус.

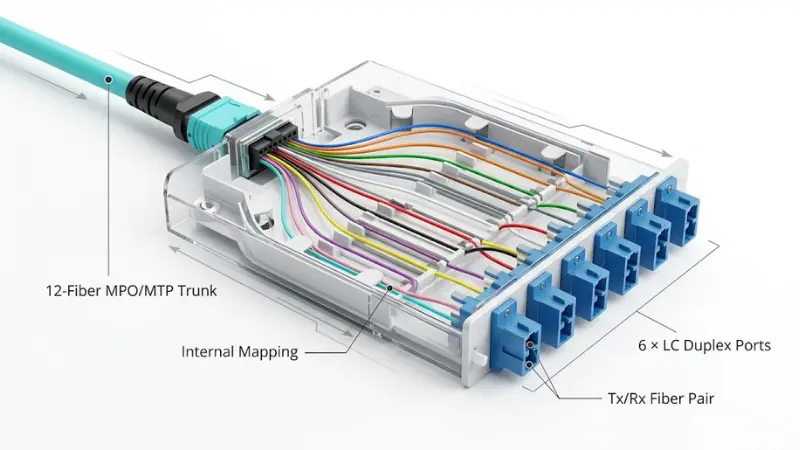

Как работи MPO/MTP касетата? Пример за 12 влакна?

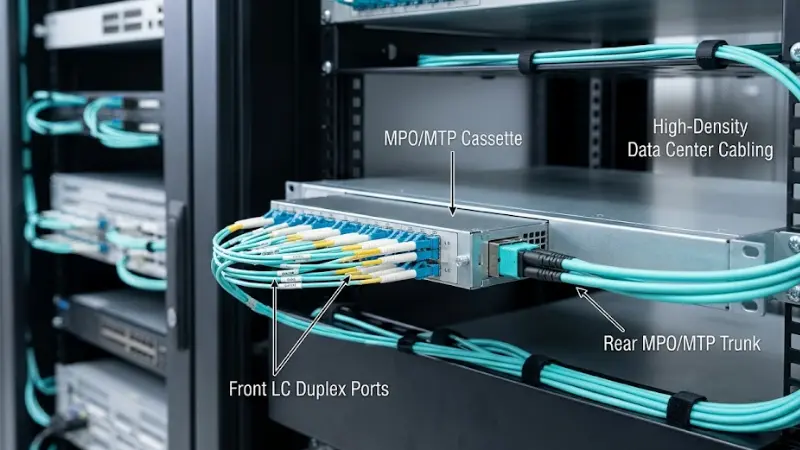

Обикновената касета има две страни: MPO/MTP порт отзад заMPO/MTP магистрален кабел, и LC или SC портове отпред за пач кабели.
Вземете MPO багажник с 12-влакна, кацнал отзад. Всеки преден LC порт е дуплекс - две влакна, едно предаване и едно приемане. Така че дванадесет влакна се преобразуват в шест LC дуплексни порта (дванадесет симплексни позиции). След това техникът използва стандартни LC дуплексни джъмпери, за да достигне до комутатори, сървъри или друг панел. Гръбнакът остава компактен като единичен масив, докато предната част остава гъвкава и лесна за закърпване. Ако концепцията за дуплекс е нова, вижте разликата междудуплекс и симплексвръзки.
Често срещани типове MPO/MTP касети
"Касета" е категория, а не отделна част. Преди да посочите такъв, решете къде седите на всяка от тези оси:
- Преден интерфейс:MPO/MTP-към-LC (далеч най-често срещаните в центровете за данни) или MPO/MTP-към-SC за някои корпоративни, телекомуникационни и наследени среди.
- Брой фибри:8-влакна, 12-влакна и 24-влакна са стандартни, като 16-влакна се появяват за 400G/800G паралелна оптика. 8-влакнестите касети се подреждат естествено с четирилентови паралелни приемо-предаватели, докато 12-влакната са работният кон за достигане до шест LC дуплекса. Използва типична конструкция от 8 влакна8-оптични MTP-сглобки към LCот страната на багажника.
- Режим на влакна:многомодов (OM3, OM4, OM5) за къси обхвати на центрове за данни или единичен-режим (OS2) за по-дълги бягания и по-високи-скоростни пътни карти. Касетата, багажника и пач кабелите трябва да споделят един и същ режим.
- Тип полярност:Тип A, B, C или един от по-новите универсални типове - това трябва да съответства на останалата част от канала.
- Степен на-загуба при вмъкване:стандартни спрямо компоненти с ниска-загуба (понякога наричани „елитни“), което има най-голямо значение, когато бюджетът за връзка е ограничен.

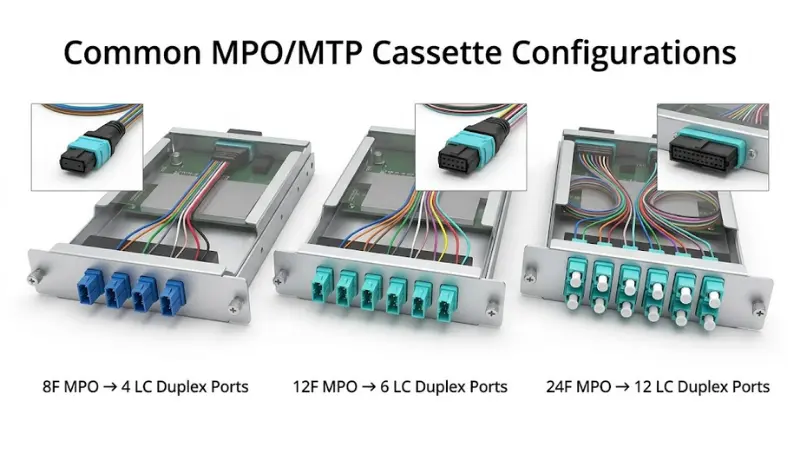

Типични конфигурации на MPO/MTP касети
Повечето-касети от реалния свят попадат в шепа стандартни пробиви. Съпоставянето на един с вашия приемо-предавател и броя на портовете отпред избягва изненади при инсталиране.
| Задна част (страна на багажника) | Вътрешно картографиране | Предна част (от страната на оборудването) | Типична употреба |
|---|---|---|---|
| 1 × 12-влакна MPO | 12 влакна → 6 дуплексни | 6 × LC дуплекс | 10G LC оборудване над 12-влакнест гръбнак |
| 2 × 12-влакна MPO | 24 влакна → 12 дуплексни | 12 × LC дуплекс | По-висока плътност в един 1U модул |
| 1 × 24-влакна MPO | 24 влакна → 12 дуплексни | 12 × LC дуплекс | По-малко стволове, по-плътен гръбнак |
| 1 × 8-влакна MPO | 8 влакна → 4 дуплексни | 4 × LC дуплекс | Разбиване на 8-влакнеста паралелна оптика (напр. SR4-тип връзки) |
За конкретна многомодова конструкция, a12-влакна OM4 MTP касетае обща отправна точка за първата конфигурация по-горе.
Защо центровете за данни използват MPO/MTP касети?

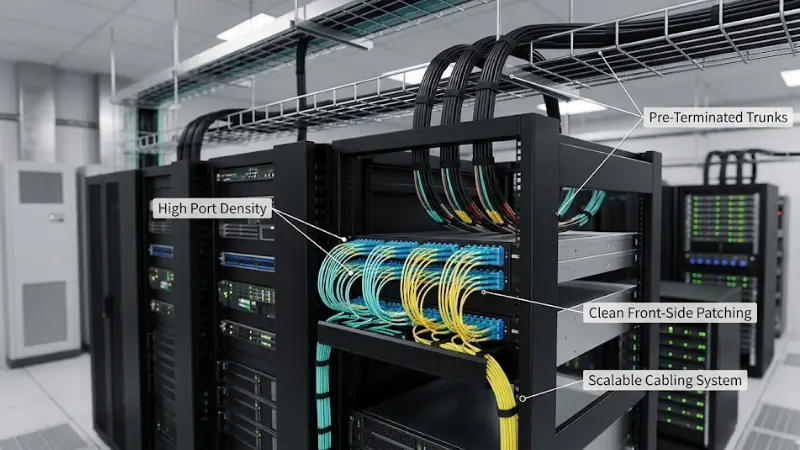

Висока плътност на портовете в по-малко място в стелажа
Един ствол с масив от 24-влакна замества сноп от отделни дуплексни кабели и 1U касета може да представи дванадесет LC дуплексни порта от него. Прекарвате -сандъци с голям брой влакна по главния път и ги разбивате близо до оборудването, което освобождава място в шкафове, тави и канали, където е най-малко.
По-бързо, по-предвидимо внедряване
Касетите се сдвояват с фабрично-терминирани, фабрично-тествани канали, така че по-голямата част от работата по конекторите се извършва преди доставката. На място работата се превръща в „кацане на багажника, монтиране на касетата, закърпване на предната част“ - много по-малко снаждане или прекъсване на полето, което прави реалистични строги графици на проекта.
По-прости премествания, добавяния и промени
Тъй като предната страна на кръпката е отделена от гръбнака, техниците могат да -повторят портове, без да нарушават магистралната инфраструктура. За съоръжение, което редовно реорганизира стелажи и връзки, това разделяне намалява риска от прекъсване на несвързана връзка по време на промяна.
Структуриран път за миграция към 40G, 100G и след това
Базираните на масив{0}}кабели са в основата на паралелната оптика, така че касетъчната система поддържа инсталацията модулна, докато скоростите нарастват. Въпреки това, това не е автоматично: дали дадена касета поддържа бъдеща връзка зависи от типа на влакното, полярността, броя на влакната и бюджета на загубите. Добре-планираната система ви дава пространство; под-посочен не го прави.

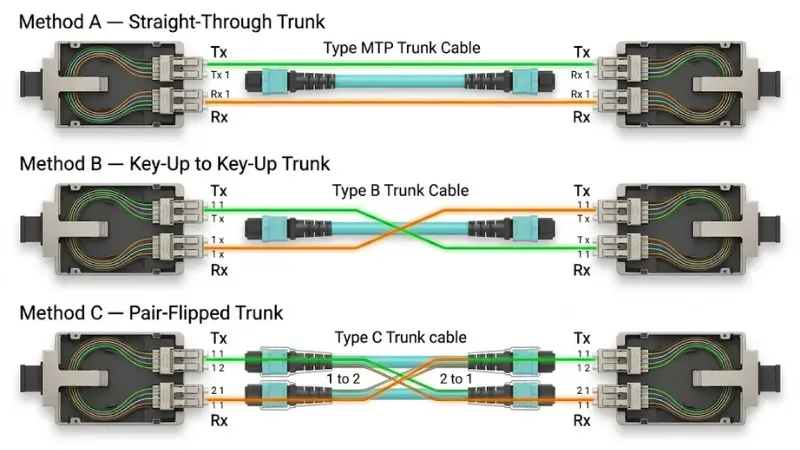

Полярност на MPO/MTP касета: Методи A, B и C
Полярността е единственият фактор, който най-вероятно ще превърне чисто-изглеждащата инсталация в неработеща връзка, така че заслужава повече от едно предупреждение-ред.
Полярността просто означава, че всяко предавателно влакно (Tx) трябва да достигне до приемащо влакно (Rx) в далечния край. В обикновена дуплексна LC връзка кръстосването се случва вътре в дуплексния пач кабел. В масивна система кросоувърът може да се случи в багажника, в касетата или в пач кабела -, така че трябва да се управлява в целия канал като един дизайн. Стандартът TIA-568 дефинира три метода, изградени около кабели от тип A, B и C, а ревизията от 2022 г. (TIA-568.3-E) добави два „универсални“ метода (U1 и U2) за опростяване на масивните приложения, катоFluke Networks обяснява.
- Метод Аизползва прав -(ключ-нагоре до ключ-надолу) багажник, като кросоувърът се управлява в кабелите за свързване -, поради което се нуждае от един тип кабел за свързване в единия край и различен в другия. Това смесено-изискване за кабел е чест източник на грешки при поръчка.
- Метод Бизползва ключ-до ключ-багажник и единичен тип кабел за свързване навсякъде. Неговата простота го прави популярен за паралелна оптика, въпреки че все още трябва да потвърдите крайния-тип на лицето (UPC срещу APC) и подробности за един-режим, преди да го стандартизирате.
- Метод Cобръща двойки влакна в багажника. Той е най-рядко срещан и най-сложен за проследяване.
Практическото правило: изберете един метод и дръжте багажника, касетата и кабелите за свързване в съответствие с него. Попитайте доставчика за кой тип полярност е създадена касетата и поискайте схема на окабеляване, след което проверете действителното картографиране спрямо карта на влакна или протокол от фабричен тест, вместо да предполагате. За разбираем-език за третиране на тези-компромиси, товареален{0}}поглед на MPO/MTP влакнаструва си да се прочете, преди да поръчате.
Къде се използват MPO/MTP касети?
Превключете-към-пач-панел и структурно окабеляване
Касетите се монтират в оптични панели за свързване, за да създадат организирани връзки между комутаторите и структурираната кабелна система - предни LC портове за лесно свързване, MPO/MTP канали отзад. Това е ежедневната роля в дизайните на край-на-ред и среден-на-ред.
Гръбначно и магистрално окабеляване между зоните
В по-големи съоръжения масивните канали свързват главните, хоризонталните и разпределителните зони на оборудването (MDA, HDA, EDA), а касетите разпределят тези кабелни кабели в използваеми портове във всяка зона. АнOM3 12-fiber MPO стволе типичен основен елемент, захранващ тези пробиви.
Миграция от 10G-към-40G/100G
Днес много мрежи поддържат LC за 10G, но се нуждаят от път към 40G или 100G. Касетите свързват канал с висока-плътност към базирано на LC-оборудване сега, като същевременно поддържат инсталацията адаптивна, което е една от причините масивното окабеляване да се отличава толкова силно в насоките закак да изберем 100G оптично окабеляване.
Корпоративни сървърни стаи, телекомуникационни стаи и периферни сайтове
Тези модули не са само за хипермащаб. Корпоративните сървърни стаи, телекомуникационните дрешници и крайните шкафове с висока-плътност са от полза, когато пространството, организацията и скоростта на внедряване са от значение.
MPO/MTP касета срещу MPO адаптерен панел срещу пробивен кабел
Три продукта решават припокриващи се проблеми и изборът на грешен е често срещана грешка при избора.
| опция | Какво прави | Най-добре когато | Компромис- |
|---|---|---|---|
| MPO/MTP касета | Корпусен модул; заден масив → преден LC/SC с дефинирано, тествано картографиране | Нуждаете се от управлявана, сменяема LC корекция от гръбнак на масив | По-висока цена на порт |
| MPO/MTP адаптерен панел | MPO{0}}към-MPO преминаване на преградата-; без пробив | Оборудването е MPO-собствено и с корекции от масив-към-масив | Без пробив на LC; има нужда от MPO пач кабели |
| Кабел за прекъсване/вентилатор-изход | Решетка от единия край, множество LC крака от другата; ненастанен | Кратки, фиксирани пробиви от точка-до-точка | Разхлабените крака са по-трудни за управление и замяна |
Ако вашите превключватели разкриват масивни портове, anMPO/MTP адаптерен панелможе да е всичко, от което се нуждаете. За фиксирано изпълнение, при което поставеният модул е излишен, anПробивен кабел от MPO-към-LCе по-лесният избор.
MPO/MTP касета срещу традиционно дуплексно окабеляване
Традиционното дуплексно окабеляване е идеално за малки системи. Тъй като броят на връзките расте, отделните кабели стават трудни за проследяване и управление -, което е мястото, където касетният подход печели своето място.
| Артикул | Традиционно дуплексно окабеляване | MPO/MTP касетна система |
|---|---|---|
| Плътност на окабеляването | По-ниска | По-високо |
| Скорост на инсталиране | По-бавно при големи задачи | По-бързо с-прекъснати канали |
| Поддръжка | Още отделни кабели за проследяване | Кръпки от предната-страна, гръбнакът не е пипан |
| Най-доброто за | Няколко фиксирани връзки | Модулни среди с-висока плътност |
| Ограничение | Трудно за мащабиране и управление, когато е гъсто | По-високи разходи за-пристанище; трябва да се планира полярността |
| Типичен размер на проекта | Малки стаи, няколко шкафа | Центрове за данни и изграждане на големи предприятия |
Как да изберем правилната MPO/MTP касета?
Броят на портовете е лесната част. Касетата също трябва да съответства на дизайна на кабелите, интерфейса на оборудването и бюджета за производителност.
1. Тип и клас влакна
OM3 и OM4 multimode покриват късите обхвати, типични в центъра за данни - от десетки метри до няколкостотин в зависимост от скоростта -, докато OS2 single-режимът се справя с по-дълги работи и дава най-голямо пространство за по-висока-скорост. Дръжте касетата, багажника и кабелите за свързване от един и същи тип. Ако избирате между оценките, сравнетеOM3 срещу OM4 многомодово влакнои претеглете многомодовия спрямо единичния-режим в нашето ръководство заедномодово-и многомодово влакно.
2. Брой фибри
Изберете 8-влакна, когато разбивате четири-лентова паралелна оптика, 12-влакна за обикновения шест дуплексен пробив и 24-влакна, когато искате максимална плътност и по-малко стволове. Решаващите входни данни са броят на лентите на вашия трансивър, броят на дуплексните портове, от които се нуждаете, и вашият план за растеж - не е номер по подразбиране.
3. Преден интерфейс
LC дуплексът е стандартен, защото LC доминира при комутатори, сървъри и трансивъри; SC все още се появява в някои корпоративни и наследени съоръжения. Потвърдете страната на оборудването, преди да поръчате, и съвпадение на наличносттаLC дуплексни пач кабели.
4. Метод на полярността
Решете A, B, C или универсален рано, след което посочете касетата, багажника и кабелите, които да съответстват. Вземете електрическата схема в писмена форма.
5. Пол и закрепване
MPO/MTP конекторите са фиксирани (мъжки) или незакачени (женски) и връзката се свързва правилно само между противоположни полове. Заключете пола на касетата спрямо багажника по време на планирането - несъответствие, открито на място, означава забавено инсталиране, а не бърза смяна.
6. Загуба при вмъкване и бюджет за загуба на връзка
Всяка свързана двойка добавя загуба, а касетата въвежда свои собствени интерфейси на конектори, така че трябва да се отчете в бюджета на канала -, а не да се третира като „безплатна“. Високо{2}}скоростните многомодови канали като 40GBASE-SR4 и 100GBASE-SR4 работят с малък общ бюджет, често само няколко децибела в цялата връзка, така че всяка двойка конектори има значение. Когато бюджетът е ограничен, изберете компоненти с ниски{10}}загуби и проверете целия канал спрямо спецификацията на трансивъра.
7. Съвместимост на корпуса и панела
Касетите се монтират в -корпуси за монтиране на шкафове и панели за свързване, обикновено 1U или 4U, с плъзгащи се или фиксирани конструкции. Не всяка касета пасва на всеки корпус - потвърдете размера, стила на монтиране и съвместимост на ниво-част. Ако все още избирате самото заграждение, това сравнение навлакнести пач панели и ODFпомага.

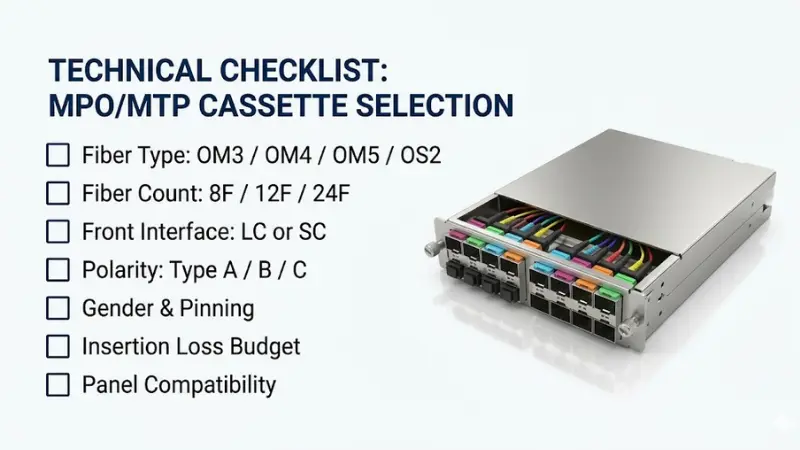

Бърз-контролен списък за предварителен подбор:
- Тип и клас влакна, фиксирани през касета, ствол и кабели
- Броят на влакната съответства на лентите на трансивъра и нуждите на порта
- Предният интерфейс (LC или SC) е потвърден спрямо оборудването
- Метод с една полярност, със схема на свързване във файл
- Полът и фиксирането са разрешени на етапа на проектиране
- Бюджет за загуба на канал, изчислен спрямо спецификацията на трансивъра
- Съвместимостта на кутията е проверена по номер на част
Често срещани грешки, които трябва да избягвате
Поръчка преди потвърждаване на полярността
риск:връзки, които не пропускат светлина, въпреки че всеки компонент е физически свързан, плюс повторно -изпращане и преработка.Профилактика:посочете метода на полярност и поискайте електрическата схема, преди поръчката за покупка да бъде изпратена.
Смесване на видове или класове влакна в един канал
риск:прекомерна загуба или--канал извън спецификациите, когато компонентите OM3, OM4 и OS2 се комбинират.Профилактика:посочете касетата, багажника и кабелите като един съвпадащ комплект.
Пренебрегвайки бюджета за загуба на връзка
риск:подредена-изглеждаща система, която се проваля при висока скорост, защото общата загуба на вмъкване е твърде висока.Профилактика:съберете целия канал и го сравнете с бюджета на трансивъра, особено за 40G и 100G.
Пол или несъответствие при фиксиране
риск:съединители, които няма да се свържат и инсталация, която спира.Профилактика:заключете касетата и пола на багажника по време на проектирането, а не по време на окабеляването.
Закупуване само на единична цена
риск:непоследователна загуба на вмъкване, липсващи данни от теста и неясен поляритет от най-евтините части.Профилактика:изискват лист с данни и фабричен тестов доклад и последователност на стойността за най-ниския ред - за център за данни, повторяемата производителност е икономията, която има значение.
Кога да използвате - и кога да не използвате - MPO/MTP касети?
Касетите са силен избор, когато:
- Проектът се нуждае от закърпване с влакна с висока{0}}плътност
- Графикът за инсталиране е кратък и времето за прекратяване на полето е ограничено
- Заводът използва структурно окабеляване със стволове и пач панели
- Очаква се бъдеща скоростна миграция
- Преместванията, добавянията и промените са чести и трябва да останат прости
Те може да са прекомерни, когато:
- Имате само няколко фиксирани връзки - дуплексните джъмпери са по-прости и по-евтини
- Оборудването е MPO-родно и с корекция от масив-към-масив - адаптерен панел може да е достатъчен
- Каналът има изключително малък бюджет за загуби и много двойки конектори - по-малко свързани интерфейси може да служат по-добре
Въпроси, които да зададете на вашия доставчик преди поръчка
- Заден съединител: марка MPO или MTP, какъв брой влакна и какъв пол (закрепени или незакачени)?
- Краен-тип лице: UPC или APC? (Единичният-режим обикновено е APC.)
- Предна страна: LC или SC, колко дуплекс порта?
- Тип и клас влакна: OM3, OM4, OM5 или OS2 и стандартни или ниски-загуби?
- Полярност: Тип A, B, C или универсален, с електрическа схема?
- Степен на-загуба при вмъкване/връщане-загуба и протокол от фабричен тест за всяка касета?
- Съвместимост на кутията и съответстващите номера на части?
- Етикетиране, персонализирани конфигурации, минимално количество за поръчка и време за доставка на едро?
Често задавани въпроси
Каква е разликата между MPO касета и MTP касета?
Касетата е същия вид модул; разликата е марката на конектора вътре в него. MTP е регистрираната версия на конектора MPO с по-висока-производителност на US Conec, напълно съвместима със стандартите на MPO. MTP касетата е MPO касета, изградена с конектори с марка MTP-.
Колко LC порта предоставя една MPO касета с 12 влакна?
Шест LC дуплексни порта - дванадесет симплексни позиции. Всеки дуплексен порт използва две влакна (едно предаване, едно приемане), така че дванадесет влакна се преобразуват в шест дуплексни порта.
Каква е разликата между MPO касета и MPO адаптерен панел?
Касетата прекъсва ствол на масив към LC (или SC) портове чрез вътрешно, дефинирано картографиране. Адаптерният панел е MPO{1}}към-MPO преграда, преминаваща-без пробив - закърпвате масив-към-масив от двете страни.
Имам ли нужда от MPO касета с ниски -загуби за 40G или 100G?
Често, да. Високо{1}}скоростните многомодови канали имат малък бюджет за-загуби при вмъкване и всяка двойка свързани конектори го изяжда. Ако вашият канал има няколко точки на свързване или се движи близо до ограничението на разстоянието, компонентите с ниска-загуба помагат да поддържате връзката в рамките на спецификацията на трансивъра.
Как да избегна несъответствие на полярността на MPO?
Изберете един метод на полярност, поддържайте магистралните, касетъчните и свързващите кабели в съответствие с него, вземете схемата на окабеляване от вашия доставчик и проверете картографирането с карта на влакна или тестов доклад, вместо да го предполагате.
Мога ли да смесвам влакна OM3 и OM4 в една и съща връзка?
Светлината ще премине, но вие губите производителността и достигате гаранции, които идват от еднакъв канал, и резултатът може да излезе извън спецификациите при по-високи скорости. Посочете един тип влакно за канал през касетата, багажника и кабелите.
Ключови изводи
MPO/MTP касетата е практичният мост между гръбнака на масива и LC или SC портовете, които вашето оборудване използва - осигурява плътност, по-бързо разгръщане и по-лесни промени, при условие че типът на влакното, броят, полярността и бюджетът за загубите са планирани заедно, а не предполагаеми.
За да приложите това в действие: първо картографирайте оформлението на стелажа си, скоростите на връзката, разстоянията и броя на лентите на трансивъра. Оттам фиксирайте типа и степента на влакното, броя на влакната, предния интерфейс и метода с един поляритет, след това поръчайте касетата, магистралния кабел и свързващите кабели като една съвпадаща система - и поискайте протоколите от теста, преди да изпратите групова поръчка.
