Кабелът за прекъсване на MPO позволява на един конектор с много-влакна с висока-плътност да се разгъне в няколко отделни конектора, най-често LC дуплекс, така че паралелната опорна връзка може да захранва отделни приемо-предаватели, портове на панел или дуплексно оборудване. Това е един от най-често срещаните начини за свързване на 40G, 100G или 400G паралелен порт към устройства с по-ниска-скорост или за приземяване на MPO магистрала на дуплексен хардуер в същата стойка.
Трудната част не е дефиницията. Той съпоставя броя на влакната, полярността, пола, режима на влакното и картографирането на пробив с останалата част от канала. Един кабел може да се свърже перфектно и пак да не пропуска светлина, ако полярността или закрепването са грешни. Това ръководство е написано като справка за избор и поръчка: какви са типовете, как да четете полярност и пол, кои конфигурации се отнасят за кои трансивъри и какво точно да потвърдите, преди да направите поръчка.

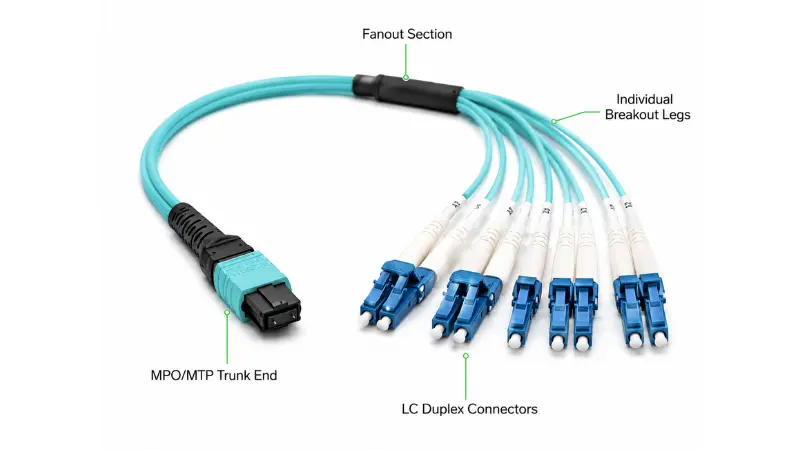

Какво представлява MPO Breakout Cable?
Кабелът за прекъсване на MPO, наричан също MPO fanout или MTP/MPO сноп, е фабрично{0}}завършен комплект с единMPO конекторв края на багажника и множество отделни конектори в-разгънатия край. MPO краят носи 8, 12, 16 или 24 влакна в една накрайник. Краят на прекъсване разделя тези влакна на отделни крака, обикновено двойки LC дуплекс, въпреки че съществуват версии SC и FC за наследено или специализирано оборудване.
Класическият пример е прекъснат кабел от MPO към LC: един MPO конектор, завършващ в четири, шест или дванадесет LC дуплексни двойки в зависимост от броя на влакната. Това е, което физически превръща паралелния порт в отделни дуплексни връзки.

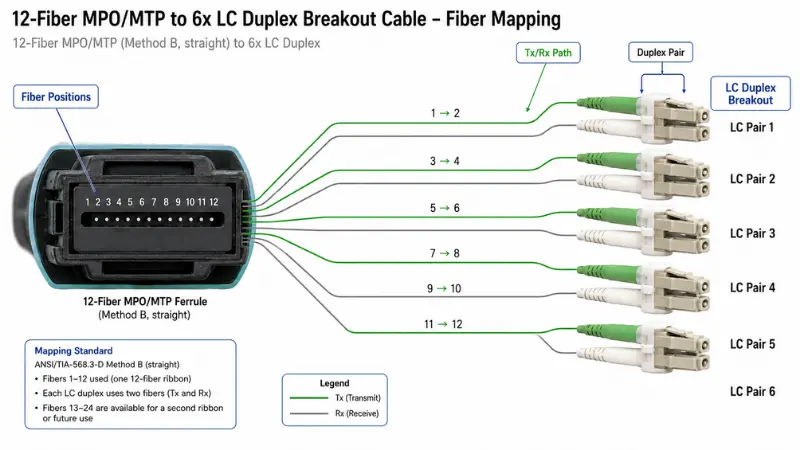

Как работи MPO Breakout Cable?
Сглобката картографира позицията на всяко влакно вътре в много-влакнеста накрайник към конкретен крак от страната на пробив. Картографирането се управлява от броя на влакната и полярността и трябва да съответства на оптиката в двата края на канала.
MPO/MTP Trunk Side
Това е краят с висока{0}}плътност. При пробива на центрове за данни 8-влакнестите и 12-влакнестите конектори са най-често срещаните, като 16-влакнестите и 24-влакнестите влакна се използват за оптика с по-висока лента и много плътно свързване. Ще видите както „MPO“, така и „MTP“ в листовете с данни. MPO е общият интерфейс, дефиниран вIEC 61754-7 от US Conec и други производители, докато MTP е регистрирана-търговска марка на US Conec, високо{1}}версия на същия съединител, изградена с плаващи накрайници и по-строги толеранси на-щифтовете за по-ниски загуби. Те са напълно съвместими, така че практическият въпрос не е значката, а пола, полярността и степента, които посочвате. Ако терминологията все още ви спъва, нашата разбивка нареални разлики между MPO и MTPго покрива на разбираем език.
Страната на пробива (Fanout).
LC дуплексът доминира в края на пробива, защото LC е стандартният дуплексен интерфейс на повечето комутатори, сървъри и трансивъри. Броят на влакната определя колко дуплексни крака получавате:

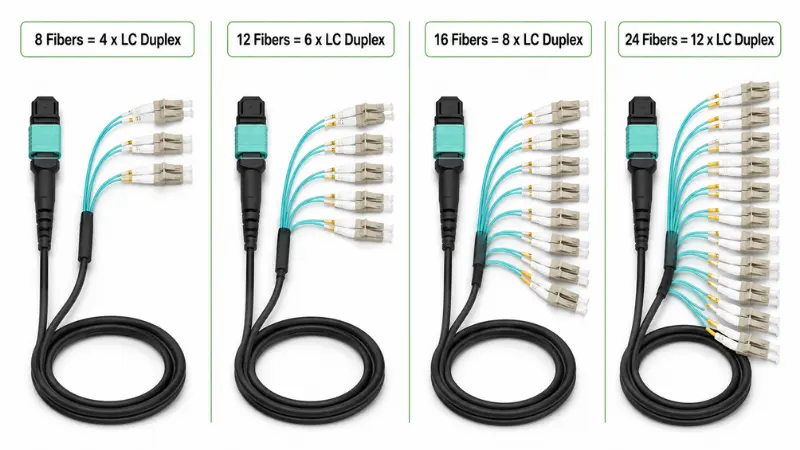

| Брой MPO влакна | Типичен пробив | Където пасва |
|---|---|---|
| 8 влакна | 4 x LC дуплекс | 4 дуплексни връзки, пълно използване на влакна (без празни влакна) |
| 12 влакна | 6 x LC дуплекс или 4 активни двойки с 4 празни влакна в някои SR4 връзки | Структурно окабеляване и прекъсване на 40G/100G SR4 |
| 16 влакна | 8 x LC дуплекс | Оптика с 8-ленти като 400G-SR8 |
| 24 влакна | 12 x LC дуплекс | Полета с висока{0}}плътност на кръпка (необходимо е ясно етикетиране) |
Пътят на полярността Tx/Rx
Всяка дуплексна връзка трябва да кацне предаване от едната страна и приемане от другата. В паралелна система кабелът за прекъсване, стволът, адаптерите и кабелите за свързване допринасят за този път. Върнете един елемент назад и конекторите пак ще седнат, но оптичният път се прекъсва. Ето защо тип A, тип B и тип C никога не са взаимозаменяеми и защо полярността е решение на ниво-канал, а не избор на-кабел. Разширяваме това по-долу.
Видове кабели за прекъсване на MPO
"MPO breakout cable" е семейство, а не отделна част. Два кабела, които изглеждат идентични, могат да се държат напълно различно. Практическият начин да посочите такъв е да преминете през тези оси:
- По брой фибри:8, 12, 16 или 24 влакна. Това е първото решение и то произтича директно от това колко дуплексни връзки имате нужда.
- Чрез прекъсващ съединител:LC дуплекс е стандартен; SC и FC се появяват в наследените телекомуникации и инструменти.
- По режим на влакна:многомодов (OM3, OM4, OM5) за къс обхват или единичен-режим (OS2) за по-големи разстояния. Вижтеедин{0}}модов спрямо многомодов влакноако не сте сигурни какво изисква връзката.
- По полярност:Тип A, тип B или тип C, съответстващ на канала.
- По пол на MPO:закрепен (мъжки) или незакрепен (женски).
- По полиране на конектора:UPC или APC. MPO с един-режим почти винаги е APC; multimode обикновено е плосък компютър.
- По яке и конструкция:PVC, LSZH, щранг или пленум; кръгло единично яке-отклоняване срещу отделно облечени крака; стандартни или бронирани.
- По степен на загуба:конектори със стандартни-загуби или с ниски{1}}загуби, което има значение, когато бюджетът за захранване е ограничен.
От гледна точка на доставчика: започнете спецификацията от листа с данни на трансивъра и панела, в който се намира, а не от каталога на кабелите. Почти всяка грешна поръчка, която виждаме, идва от първо избиране на номер на част и обратно{1}}напасване на канала към него.

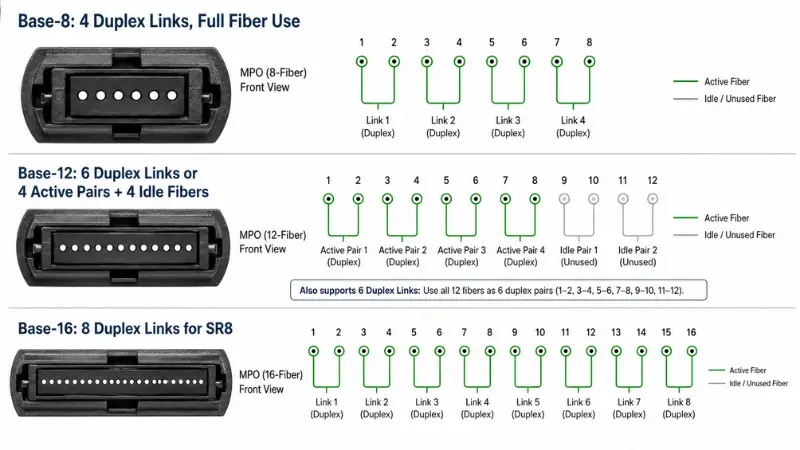

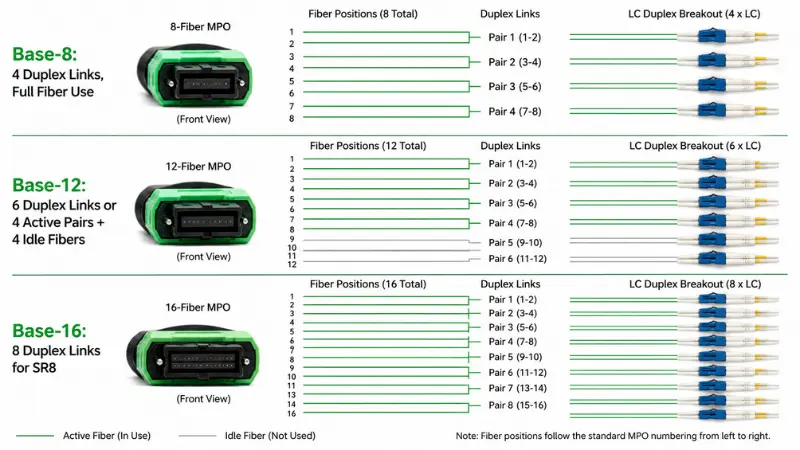

База-8 срещу База-12 срещу База-16
Това е въпросът от второ-ниво, на който само броят на фибрите не дава отговор, и това е мястото, където много „бъдещи{1}}проверки“ се объркват. Числото "База" е увеличението на влакното, около което е изградено окабеляването.
| система | Използване на влакна за паралелна оптика | Най-подходящ за |
|---|---|---|
| Основа-8 | 100% използване за 4-лентова оптика (8 влакна=4 дуплекс) | 40G-SR4, 100G-SR4, 400G-DR4 прекъсване без празни влакна |
| Основа-12 | За SR4 през MPO с 12 влакна само 8 от 12 влакна носят трафик | Наследени инсталации и родни 12-влакнести дуплексни връзки (6 x LC) |
| Основа-16 | 100% използване за 8-лентова оптика (16 влакна=8 дуплекс) | 400G-SR8 и пътя на миграцията към 800G |
Въпросът, който често се пропуска: MPO с 12-влакна, използван за 40G или 100G SR4 канал, оставя четири влакна тъмни. Това не е дефект, но означава, че прекъсвачът на Base-8 обикновено е по-чистият и по-икономичен избор за прекъсване на четири ленти, докато Base-12 има смисъл, когато стволът наистина носи шест дуплексни връзки. Скоростите на Ethernet и броя на лентите зад всичко това се определят отРаботна група IEEE 802.3(40G/100G паралелна оптика в 802.3ba, 200G/400G в 802.3bs).
Тип A срещу Тип B срещу Тип C Полярност
Полярността е единствената най-често срещана причина прясно инсталираната MPO връзка да не работи. Трите класически метода се различават по това как е окабелен багажникът и кои свързващи кабели завършват пътя.
| Метод | Тип багажник | Адаптер за масив | Дуплексни пач кабели | Бележки |
|---|---|---|---|---|
| Метод А | Тип A, направо- | Клавиш-нагоре до клавиш-надолу | A-до-B от единия край, A-до-A от другия | Гъвкав, но се нуждае от два вида кабел-за свързване |
| Метод Б | Тип B, обърнат | Ключ-до ключ-нагоре | A-до-B от двата края | Единичен пач-тип кабел; широко използвани за паралелна оптика |
| Метод C | Тип C, чифт-обърнат багажник | Клавиш-нагоре до клавиш-надолу | A-до-B от двата края | Обръщане в багажника; обичайно за наследения дуплекс |
Как да изберете на практика: изберете един метод за цялата инсталация и го поддържайте последователен от край до край. За свързване на паралелна-оптика, метод Б е най-често срещаният, тъй като използва един тип кабел за свързване-и избягва случайно сдвояване на предаване-към-предаване. TheСтандарт ANSI/TIA-568.3-Eформализира методи A, B и C и след преразглеждането си от 2022 г. добавя два „универсални“ метода (U1 и U2), които ви позволяват да използвате едни и същи модули и кабели в двата края на магистрала тип-B. Ако вашият дизайн е изграден около касети, следвайте схемата на полярността, която касетната система определя, а не схемите за смесване. За информация относно това къде свързването на масива се намира срещу дуплекса, вижте нашето ръководство заLC срещу MTP/MPO при окабеляване с висока-плътност.

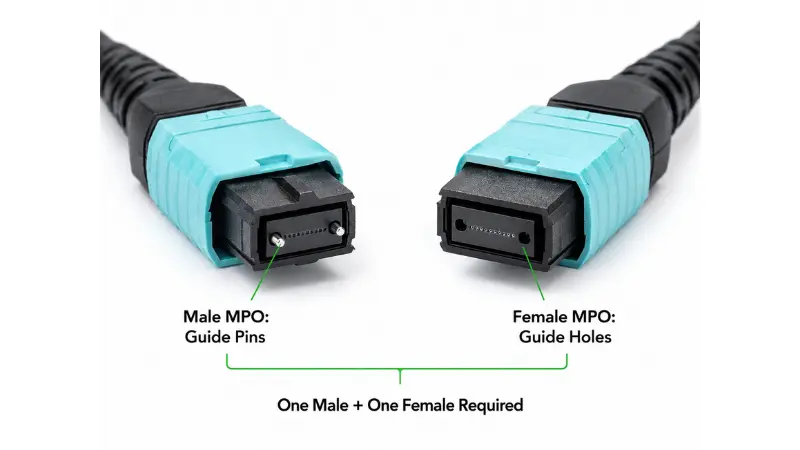

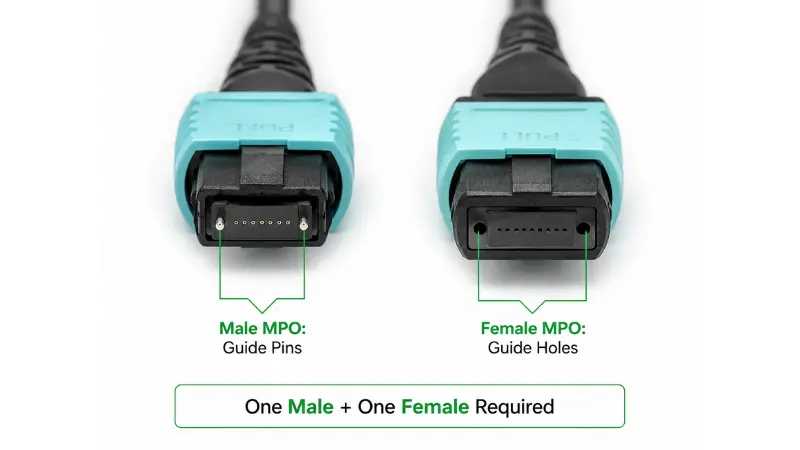

MPO мъжки срещу женски: Как да изберем?
Полът на MPO е за водещите щифтове в накрайника. Закрепен (мъжки) конектор има два метални щифта; незакрепен (женски) конектор има съответстващите отвори. Правилото е абсолютно: всяка чифтосана двойка трябва да бъде една закачена и една незакрепена. Два закрепени конектора са в конфликт и могат да смачкат щифтовете или да счупят накрайника; два незакрепени конектора нямат какво да ги подравнят и няма да се поставят правилно.
При типично разгръщане на прекъсване, паралелните-портове на оптичен приемо-предавател обикновено не са фиксирани, така че кракът на MPO, който се включва в трансивъра, обикновено е фиксиран. От друга страна, полът зависи от адаптера, касетата или багажника, с който се свързва. Винаги потвърждавайте пола на порта на трансивъра спрямо неговия лист с данни и проверявайте пола, представен от вашияMPO/MTP адаптерипреди да поправите пола на кабела. Този единствен параметър предотвратява както мъртви връзки, така и физически повреди.

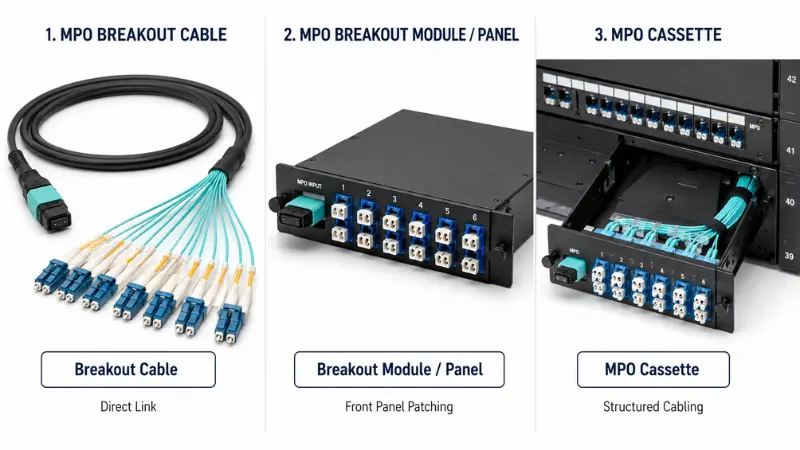

MPO Пробивен кабел срещу модул срещу касета
Тези три са свързани, но решават различни проблеми. Изборът се свежда до това колко структурирана и поддържаема трябва да бъде връзката.
| опция | Какво представлява | Най-доброто за | Основно предимство |
|---|---|---|---|
| Пробивен кабел | Един MPO/MTP раздухващ директно към LC, SC или FC крака | Същите-връзки към оборудването на стелажа, бързо разгръщане | Опростен,{0}}спестяващ място, най-малко точки за свързване |
| Пробивен модул / панел | Модул, приемащ MPO вход и представящ LC/SC портове отпред | В-ракови връзки и организирани полета за корекции | Изправяне на предния{0}}панел, етикетиране, по-лесна поддръжка |
| MPO касета | Модулна касета вътре в пач панел, преобразуващ MPO стволове в дуплекс | Структурно, мащабируемо окабеляване | Чисти ходове, добавяния и промени |
Използвайте хлабав разклонител, когато маршрутът е кратък и връзката е директна. След като връзката пресича стелажи или ще видите чести промени, anMPO касетаили панел обикновено се изплаща с по-лесно отстраняване на неизправности и етикетиране.

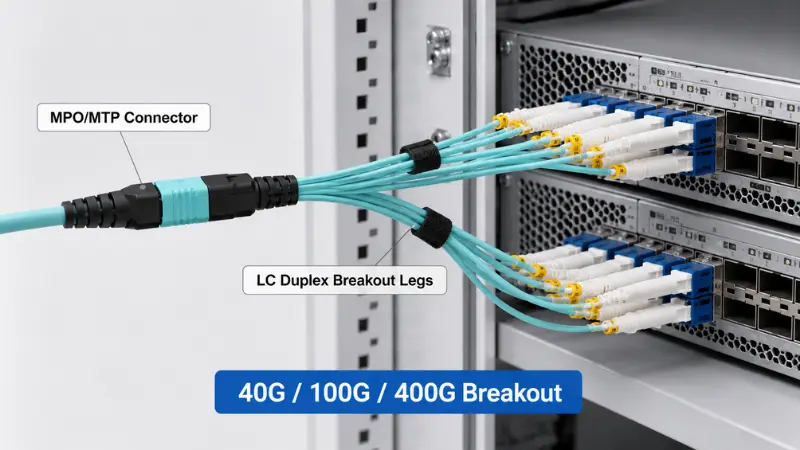

Общи приложения
Пробив от 40G до 4x10G
40G QSFP+ SR4 порт носи четири 10G ленти над осем влакна. Когато превключвателят и оптиката поддържат режим на прекъсване, модулът от MPO-към-LC го разделя на четири независими 10G-SR дуплексни връзки. Това е една от най-честите причини, поради които хората купуват пробивни кабели.
Пробив от 100G до 4x25G
100G QSFP28 SR4 порт работи по същия начин, като се разделя на четири 25G връзки през осем влакна. Изборът на правилния режим и степен тук има значение, защото бюджетът за-лента е по-малък; нашият преглед накак да изберем 100G кабелвлиза в-компромисите.
400G: Къде се прилага Breakout и не
400G е мястото, където предположението „пробив на MPO за всичко“ се проваля. Зависи изцяло от интерфейса на трансивъра:
- 400G-DR4използва 8 едно-модови влакна (четири 100G ленти) и се разпространява чисто до 4 x 100G през Base-8 MPO.
- 400G-SR8използва 16 многомодови влакна (осем 50G ленти) на Base-16 MPO и може да достигне до 8 x 50G или 2 x 200G.
- 400G-FR4 и LR4са дуплексни интерфейси с един-режим, използващи мултиплексиране по дължина на вълната върху една двойка LC. Те не използват паралелни влакна, така че кабелът за прекъсване на MPO изобщо не се прилага.
Така че, преди да изберете който и да е 400G прекъсвач, първо прочетете спецификацията на оптичния модул. Факторът на формата (QSFP-DD, OSFP) не ви казва картата на влакната; типът интерфейс прави.
Къде се показват тези кабели?
Типичните домове за модули за разбивка на MPO включват гръбна-листова тъкан, превключвател-към-сървърни връзки, мрежи за съхранение, полета за кръстосано-свързване, телекомуникационни стаи, гръбнаци на кампуса и плътни панели за свързване.
Често срещани примери за конфигурация
Това са конфигурациите, които повечето проекти действително поръчват, с продуктите, които съответстват на всяка от тях:
| Конфигурация | Обща употреба | Бележки |
|---|---|---|
| 8-влакна MTP към 4x LC дуплекс | 40G / 100G SR4 пробив | Основа-8, пълно използване на влакна, без празни нишки |
| 12-влакна MPO към 6x LC дуплекс | Структурно окабеляване и дуплексни връзки | За SR4 връзки 4 от 12 влакна може да останат тъмни |
| Сбруя от 24 влакна MTP към FC/APC | Еднорежимно-поправяне с висока{0}}плътност | Потвърдете полиране на APC и ясна схема на етикета на краката |
Кога да не използвате MPO Breakout кабел?
Разхлабеният вентилатор е грешен инструмент, когато:
- Връзката се движи между стелажи или стаи и ще вижда редовни премествания, добавяния и промени. Багажник плюс касета или панел е по-чист и по-лесен за поддръжка.
- Имате нужда от корекция на предния{0}}панел и трайно етикетиране за оперативния персонал.
- Портът не поддържа режим на прекъсване или интерфейсът е дуплексен тип като 400G-FR4, който няма паралелни влакна за излизане.
- Дизайнът би смесил един-режим и многомодов режим в един канал, което не е позволено.
- Бюджетът за захранване вече е ограничен и допълнителен набор от двойки конектори ще изяде маржа.
Основни спецификации за потвърждение преди поръчка
Повечето неуспехи на полето се проследяват до това, че един от тях е грешен. Потвърдете всеки спрямо канала, а не само към кабела.
- Брой фибри.Извлечете го от броя дуплексни връзки, от които се нуждаете: четири връзки към 8-влакно, шест към 12-влакно, дванадесет към 24-влакно. Устоявайте на гъстотата на прекомерното купуване „за всеки случай“.
- Полярност.Заключете тип A, B или C по целия път: трансивъри, стволове, касети и кабели за свързване.
- Тип и пол на конектора.MPO или MTP; закрепени или откачени от всеки край; ключова ориентация; LC/SC/FC от страната на пробива; UPC или APC.
- Режим на влакна.Сравнете оптиката. OM3/OM4 за кратък многомодов обхват, OS2 единичен-режим за разстояние. Ако претегляте оценките, нашите бележки заOM1 до OM5 многомодовочертайте границите на обсега.
- Яке и конструкция.PVC, LSZH, щранг или пленум според околната среда, плюс диаметър, радиус на огъване и дали краката се нуждаят от индивидуално покритие или броня.
- Дължина на прекъсване и етикетиране.Дължината на конектора-към-конектора трябва да отговаря на стелажа; твърде късото прищипва маршрута, твърде дългото го затрупва. Всеки крак трябва да бъде етикетиран на вашата карта на пристанището.
- Вмъкната загуба и протокол от теста.За високо{0}}скоростни връзки конекторите с ниски-загуби защитават бюджета. Нашият обяснител назагуба на вмъкване във влакнести кабелипоказва защо няколко десети от dB имат значение, когато няколко двойки конектори се натрупват.
Контролен списък за RFQ за персонализирани кабели за прекъсване на MPO
Когато изпращате заявка за оферта, включването на този списък отпред премахва повечето напред-и-назад и предотвратява преработването:
За проектни поръчки помолете доставчика да етикетира всеки крак според оформлението на стелажа ви и да потвърди закрепването и полярността с електрическа схема преди производството. Вие можетеизпратете ни вашите подробности за връзкатаи ние ще върнем конфигурация срещу този контролен списък.
Какво трябва да включва докладът от теста?
Смислен фабричен тестов доклад за разглобяем модул трябва да обхваща най-малко:
- Загуба на вмъкване за конектор или за влакно, спрямо степента, която сте поръчали
- Възвратни загуби, особено за APC и едно-режимни модули
- Проверка на полярността или карта на кабела, доказваща пътя на Tx/Rx
- Резултати от инспекция на челната -чела (общата референция са критериите за приемане на IEC 61300-3-35)
- Тип влакно, тип конектор и лак
- Монтажна дължина и сериен номер за проследимост
Контролен списък за избор в 5 стъпки
- Стъпка 1 - Дефинирайте връзката.40G към 4x10G, 100G към 4x25G, прекъсване на панела, превключване-към-сървър или кръстосано-свързване? Запишете броя на дуплексните връзки.
- Стъпка 2 - Прочетете интерфейса на оборудването.Потвърдете от листа с данни, че портът поддържа режим на прекъсване и каква оптична карта използва интерфейсът.
- Стъпка 3 - Задайте брой влакна и основа.Съпоставете Base-8/12/16 с броя на лентите, за да не навивате влакна или да плащате повече.
- Стъпка 4 - Коригирайте полярността и пола.Изберете метода за целия канал и фиксирания/незакрепения пол за всеки край.
- Стъпка 5 - Финализиране на физическите детайли.Режим на влакно, полиране, кожух, обща дължина и дължина на прекъсване, етикетиране и протокол от теста.
Често срещани грешки, които да избягвате?
- Третиране на всички пробивни кабели като еднакви.Подобният външен вид крие различна полярност, брой, закрепване и картографиране. Прочетете спецификацията на частта всеки път.
- Оставете полярността до деня на инсталиране.Поправянето му по-късно може да означава смяна на кабели, адаптери или цели кабели. Проектирайте го преди поръчка.
- Чифтосване на UPC с APC.Двете имат различна геометрия на крайните-лице и никога не трябва да се съединяват; нашата бележка заPC, UPC и APC челни-лицаобяснява защо смесването им влошава или поврежда връзката.
- Несъответстващ режим на влакна.Единичният{0}}режим и многорежимният режим не са взаимозаменяеми; съпоставете кабела с оптиката и разстоянието.
- Пропускане на почистване и проверка.Един замърсен MPO накрайник замърсява няколко канала наведнъж. Следвайте правилнопочистване и проверка на оптични конекторипреди всяко чифтосване, особено при високо{0}}скоростни връзки.
ЧЗВ
Каква е разликата между MPO и MTP?
MPO е общият стандарт за много-влакнести конектори. MTP е търговската марка на US Conec, по--прецизна версия на MPO конектор. Те са взаимосвързани, така че потвърдете пола, полярността и степента, вместо да се притеснявате за името.
Какво представлява прекъснат кабел от MPO към LC?
Това е комплект с един MPO/MTP конектор в края на магистралата и няколко LC конектора в другия, използван за разделяне на паралелен канал на отделни дуплексни връзки като 4 x 10G или 4 x 25G.
Каква е разликата между прекъснат кабел и MPO магистрален кабел?
Магистърският кабел има MPO/MTP конектори в двата края и е предназначен да бъде прехвърлен към дуплекс чрез касета или модул. Прекъсващ кабел се преобразува директно в отделни конектори, без да е необходим панел.
Какво представлява прекъсвачът на кабел тип B MPO?
Тип B се отнася до обърнат (ключ-нагоре до ключ-нагоре) поляритет. Той се използва широко за паралелна оптика, тъй като позволява единичен тип свързващ-кабел и намалява вероятността от предаване-към-грешки при предаване.
Мъжки или женски съединители трябва ли кабелите за прекъсване на MPO?
Всяка чифтосана двойка трябва да бъде една закачена (мъжка) и една незакрепена (женска). Правилният пол на кабела зависи от порта на трансивъра и адаптера или касетата, към които отговаря, така че потвърдете и двете, преди да поръчате.
Какво е Base-8 срещу Base-12 MPO breakout?
База-8 използва осем-стъпки на влакна и използва изцяло влакната за оптика с четири-ленти. Base-12 използва дванадесет и може да остави четири влакна тъмни на SR4 връзка. База-8 обикновено е по-чиста за пробив с четири ленти; Base-12 отговаря на естествени шест дуплексни стволове.
Могат ли кабелите за прекъсване на MPO да поддържат 400G?
Те могат да бъдат част от 400G системи като DR4 (8 влакна) и SR8 (16 влакна), но дуплексните интерфейси като FR4 и LR4 не използват паралелни влакна и не могат да бъдат прекъснати. Първо проверете спецификацията на оптичния модул.
Каква информация трябва да предоставя за оферта?
Скорост на предаване на данни, тип приемо-предавател, режим на влакна, брой влакна и основа, тип и полиране на конектора, MPO пол, метод на полярност, обща дължина и дължини на прекъсване, рейтинг на кожуха и доклада от теста, от който се нуждаете.
Ключови изводи
Кабелът за прекъсване на MPO е най-прекият начин за превръщане на паралелен порт в отделни дуплексни връзки, но конекторът е лесната част. Връзката работи или не работи по отношение на броя на влакната, типа на основата, полярността, пола, режима на влакното и картата на пробив, като всички те трябва да са съгласувани в целия канал. Решете ги като дизайн на-ниво на канал, съпоставете конфигурацията с действителния интерфейс на трансивъра и потвърдете полярността, фиксирането и тестовия отчет преди производството. За между-ракови или често сменяеми връзки, претеглете касета или панел срещу разхлабен вентилатор. С уредена скорост на порта, брой влакна, полярност и пол, доставчикът може да преобърне правилното сглобяване бързо и с много по-малък риск при монтажа.
