MDU Fiber Пълно ръководство за окабеляване

Какво е MDU? (концепция)

MDU означава Multi{0}}Dwelling Unit. В телекомуникационната и мрежовата индустрия този термин се отнася до сграда с множество независими домакинства. Често срещаните примери включват жилищни сгради, студентски общежития, хотели и офис сгради.

Термините MDU влакна или MDU влакна оптични се отнасят за разполагане на влакна-към--домашните (FTTH) мрежи за тези много-битови сгради. Това е различен метод на разполагане от окабеляването за еднофамилни къщи (SDU, Single-Dwelling Unit):

След като разбрахме основната концепция за това какво е MDU в телекомуникациите, сега имаме по-добро разбиране за това как да внедрим конкретно решение за инсталиране на MDU влакна.

Какви проблеми може да разреши това ръководство за вас?

Това е практическо ръководство за проекта MDU за влакна. Независимо дали сте мрежов инженер, планиращ проект за оптични влакна MDU / агент по закупуване, който трябва да разбере значението на MDU в телекомуникациите / мениджър на имоти, който иска да разбере какво означава MDU в телекомуникациите

Или просто технически ентусиаст, който иска да разбере принципите на кабелното окабеляване на MDU, тук ще намерите полезна информация за проекта на MDU.

ще използвамПродукти Evolux Fiberкато примери, защото нашата продуктова линия обхваща основното оборудване за окабеляване на MDU: оптични конектори, кабели за свързване, пигтейли, PLC разклонители, клемни кутии и адаптери-това са точно най-често използваните пасивни компоненти в инсталацията на MDU влакна.

Какви стратегии трябва да се използват за различни размери на MDU?

Разбирането на размера на вашия MDU е от съществено значение, преди да можем да започнем внедряването на стратегия, тъй като методите за внедряване се различават. Това определя колко сплитери, клемни кутии и оптични кабели са ви необходими. Телеком проектите на MDU са категоризирани в три типа въз основа на броя на етажите и домакинствата:

Каква е мрежата MDU Fiber?

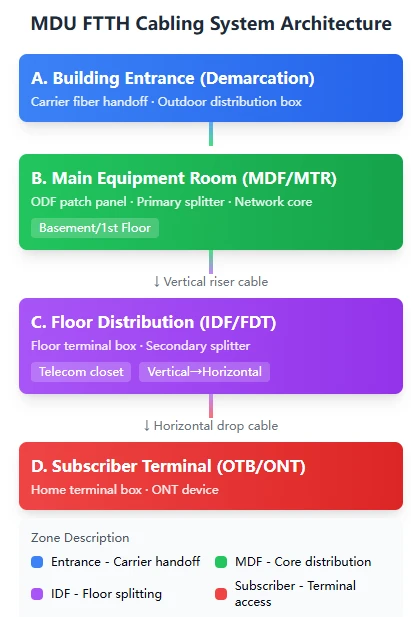

Ето диаграма, която да ви помогне да разберете: Пълната оптична мрежа MDU се състои от четири зони, простиращи се от края на оператора до края на собственика на дома:

Задачата на монтажа на MDU влакна е да свърже тези четири зони с помощта на подходящо оборудване.

Каква конфигурация е необходима за основното оборудване?

Спомняте ли си размера на вашия MDU? След това можем да започнем да разбираме как да конфигурираме съответното основно оборудване. Главната апаратна зала е отговорна основно за външното оптично завършване, основното маршрутизиране и разпределение, което оказва влияние върху общия капацитет на мрежата и скалируемостта. Изброих подходящи продукти директно за ваша справка:

Препоръчителна конфигурация на Evolux Fiber оборудване

ODF (оптична разпределителна рамка) е ключова част от оборудването в стаята за основно оборудване. ODF пач панелите на Evolux имат няколко забележителни характеристики: спретнат външен вид, разумно окабеляване, лесно намиране и лесна инсталация-те са особено важни за последваща поддръжка.

Конкретен пример от Evolux: Конфигурационна схема за 80-единица средноетажна жилищна сграда

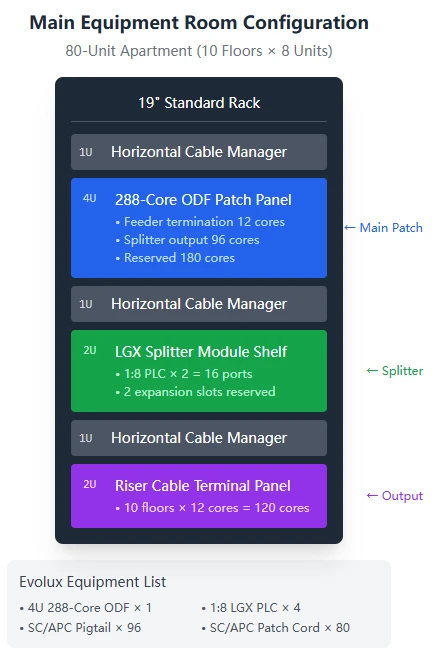

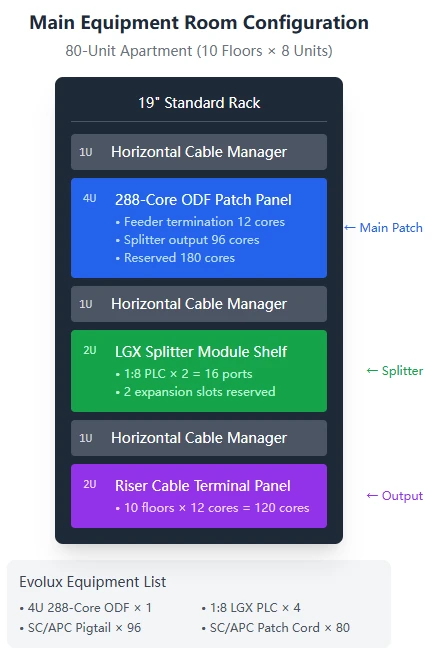

Ако вашият проект също е 10-етажна сграда с 8 единици на етаж, общо 80 единици, тогава вашето основно оборудване може да бъде конфигурирано както следва:

Списък на оборудването, използвано в решението:·

• 4U 288-ядрен ODF за монтиране в стелаж × 1
• 1:8 LGX PLC сплитер × 4 (2 в употреба, 2 в режим на готовност)
• SC/APC пигтейл 1m × 96
• SC/APC пач кабел 2m × 80
• 1U хоризонтална стойка за управление на кабели × 3

Какво е PLC оптичен сплитер? Как се използва в MDU?

Операторите могат да предоставят само 1-2 оптични влакна (съответстващи на 1-2 PON порта) или ограничен брой влакна, но трябва да свържем десетки или дори стотици домакинства. В този случай се използва оптичен сплитер за решаване на този проблем чрез „превръщане на едно в много“. Оптичният сплитер на PLC използва принципа на оптичните вълноводи за „равномерно разделяне“ на лъч светлина на множество лъчи. Например сплитер 1:8 има 1 вход и 8 изхода, като всеки изход има приблизително 1/8 от първоначалната сила на сигнала.

Различните сценарии на приложение изискват използването на сплитери със съответните типове пакети:

Референтна таблица на коефициента на разделяне:

Трябва ли да изберете едно-етапно или дву-етапно разделяне?

Едностепенното -разделяне включва поставянето на голям сплитер (напр. 1:32) в сутерена, който директно разделя влакното до всяко домакинство на 32 канала. Този подход е прост по структура и има по-малко точки на разделяне, но окабеляването е сложно поради увеличения брой оптични кабели.

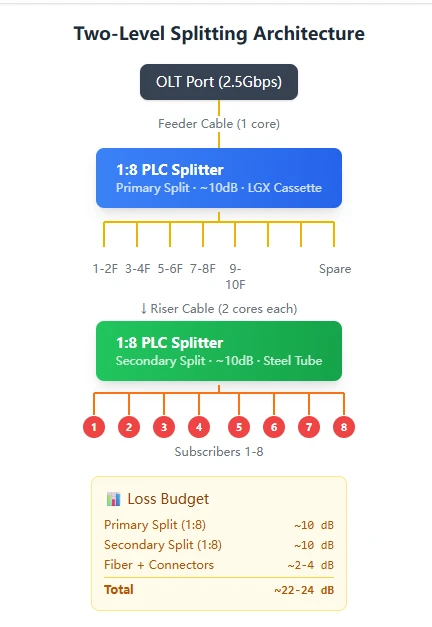

Дву{0}}етапното разделяне включва поставяне на разпределител 1:8 в сутерена и след това още един разклонител 1:8 на всеки етаж, като ефективно обслужва 8 x 8=64 домакинства. Този метод изисква по-малко оптични кабели и е по-гъвкав, но допълнителният етап на разделяне увеличава загубата на влакна с приблизително 10dB.

За MDU с повече от 30 домакинства препоръчваме дву-етапно разделяне. Това е основният подход за инсталиране на MDU влакна.

Как да изберем клемна кутия?

Зоната на подовото окабеляване е „пресечната точка“ на вертикалните опорни оптични кабели и хоризонталните падащи кабели-оптичните кабели в щранга „приземяват“ тук и след това се разклоняват в множество оптични кабели, свързващи се с всяко домакинство.

Вътрешни клемни кутии

Външни водоустойчиви клемни кутии

Ако телекомуникационният шкаф е влажен или разпределителната точка е на открито, използвайте водоустойчиви видове:

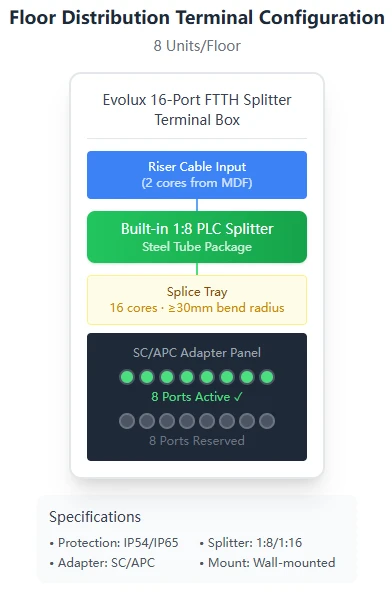

Схема за монтаж на подова клемна кутия:

Как да изберем оптичен кабел? Какъв тип трябва да се използва за различни местоположения?

Изборът на MDU кабел изисква съобразяване с местоположението на монтажа, изискванията за броя на сърцевините и степента-за забавяне на горенето. В различни области се използват различни видове оптични кабели:

Опорни кабели за щранг

Хоризонтални разпределителни кабели

Спуснете кабел

Прави MDU изисква G657 оптичен кабел за домашна инсталация?

Серията G657 е „нечувствително на огъване-влакно“, което означава, че може да работи с много малък радиус на огъване без увеличаване на загубите. Това го прави идеален за ъгли на коридори и тесни завои на тръбопроводи.

Къде се намира клемната кутия за оптични влакна?

Клемната кутия за оптични влакна е последната спирка за оптичните кабели, за да стигнат до дома на потребителя-оптичният модем (ONT) е свързан тук.

Избор на домашна клемна кутия

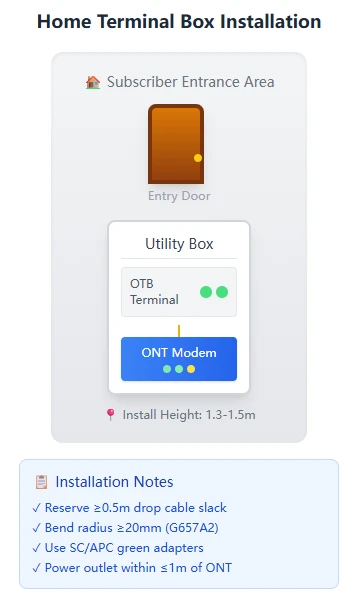

Местоположение на инсталацията и диаграма на ключови точки:

Оптични конектори и адаптери: Тези малки аксесоари са от решаващо значение

Във влакнестите мрежи MDU съединителите и адаптерите, макар и с малки размери, се използват в големи количества и играят решаваща роля-те са отговорни за осигуряването на „plug-and-play“ връзки между оптичните влакна.

Често срещани типове конектори

Препоръчваме последователно да използвате SC/APC със зелени конектори. Това ще помогне да се избегне неправилно поставяне.

Какво ще кажете за големите MDU?

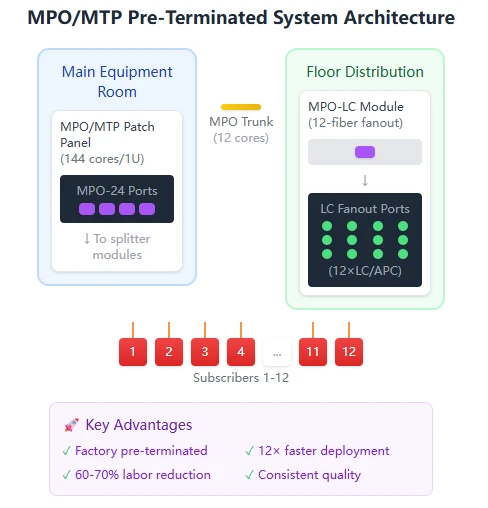

Можем да използваме MPO/MTP решение с-висока плътност:

За големи MDU оптични проекти с над 200 потребители традиционните едно-ядрени конектори са твърде неефективни. MPO/MTP решението на Evolux може значително да подобри ефективността на внедряване.

Спецификации на MPO/MTP пач панела

Предимства на MPO предварително{0}}системите:

Относно Evolux Fiber

Shenzhen Evolux Fiber Co., Ltd., създадена през 2013 г., се фокусира върху научноизследователска и развойна дейност и производство на продукти за оптична свързаност.

Основни продуктови линии:

• Оптични конектори
• Пач кабели
• Пигтейли
• Сплитери
• Клемни кутии
• Адаптори
• MPO/MTP
• Продукти с висока{0}}плътност

Тези продукти покриват всички нужди за пасивна свързаност за MDU оптично инженерство.
