Защо небалансираното разделяне има смисъл за FTTH проекти в селските райони

Дизайнът проработи. Това просто не беше най-ефективният начин за свързване на 32 толкова разпръснати домове.

Този разговор е доста типичен за това, с което виждамеСелски FTTHпроекти. Предизвикателството не е техническа осъществимост-а икономика. И след като започнете да оптимизирате за цена на жилище, предадено в райони с ниска-гъстота на населението, в крайна сметка гледате сериозно на небалансирано разделяне.

И така, какво всъщност се случва тук? Проблемът се свежда до фундаментално несъответствие между това как работи традиционната PON архитектура и как физически се разпределят селските абонати.

В гъсто населен квартал може да имате 64 жилища в радиус от 500 метра от разпределителен шкаф. Инсталирате сплитер 1:64, прокарвате къси кабели до всеки дом и икономиката работи прекрасно. Цената на сплитера се разпределя между 64 абоната. Кабелите са къси. Всички са щастливи.

Сега си представете селски маршрут. Имате може би 30 къщи, разположени по 20 километра път. Някои са групирани в групи от 4-6 близо до кръстопът. Други седят сами върху парцели от 40 акра. Ако се опитате да ги обслужите с централизиран сплитер, вие прекарвате отделни нишки от влакна в продължение на километри, за да достигнете до домовете в далечния край на вашата обслужвана зона.

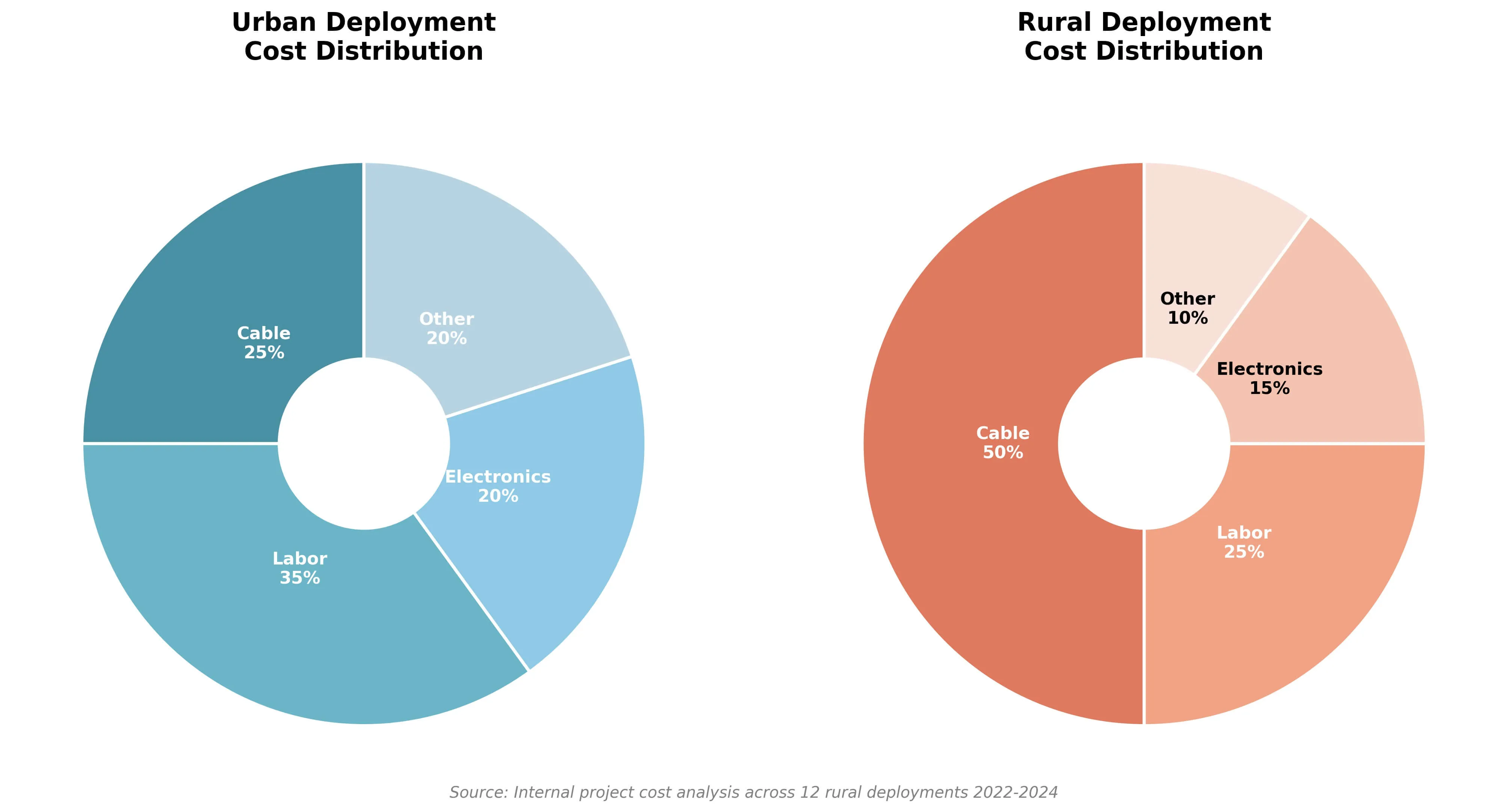

Ето къде всъщност отиват парите в типична селска сграда:

Забележете как разходите за труд остават относително равни между двата сценария, но разходите за кабели се увеличават в селските райони. Това е вашата точка на лоста. Когато кабелът представлява половината от цената на вашия проект вместо една четвърт, всяко дизайнерско решение, което добавя дължина на влакното, удря силно бюджета ви. А традиционните балансирани дизайни на сплитери добавят много ненужни влакна в селските сценарии.

Алтернативният подход-и това е, което препоръчахме на този интернет доставчик от Монтана-използва това, което се нарича небалансирано или асиметрично разделяне. Концепцията не е нова. Телекомуникационните инженери са използвали оптични кранове от десетилетия в разпространението на кабелна телевизия. Но набира сериозна популярностСелски FTTHзащото адресира директно проблема-с цената на влакна.

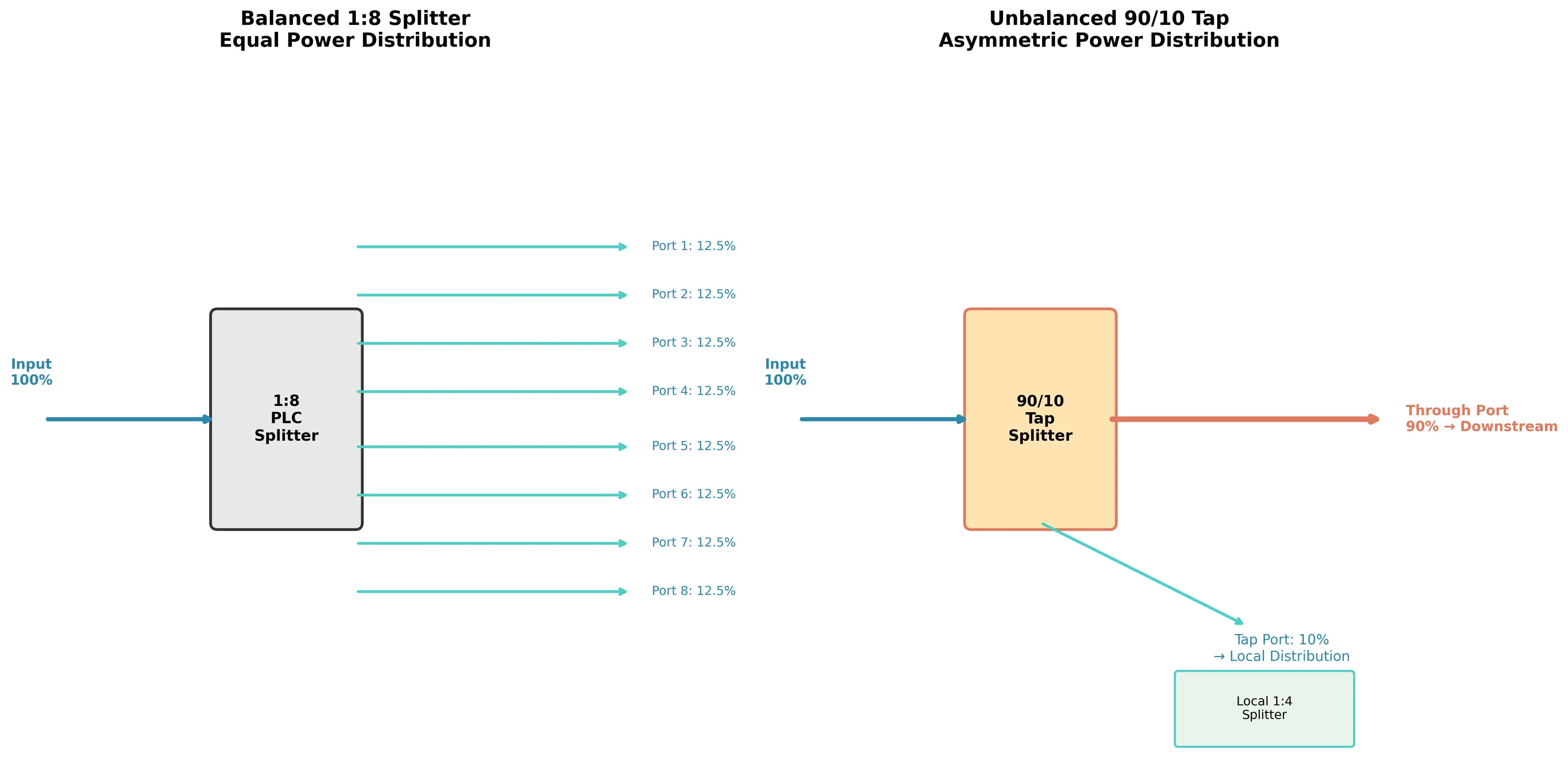

Бърз технически пример, ако не сте запознати с видовете сплитери:

СтандартенPLC сплитерконфигурациите разделят входящата оптична мощност по равно между всички изходи. Сплитер 1:8 изпраща 12,5% от светлината към всеки от своите осем изходни порта. Сплитер 1:32 разделя мощността на 32 равни части. Тези балансирани сплитери работят чудесно, когато трябва да обслужвате клъстер от абонати от едно място.

Небалансираните сплитери правят нещо различно. Вместо равно разделение, те разделят властта според проектирано съотношение-да речем 90/10 или 70/30. По-голямата част продължава надолу по влакното на багажника, за да обслужва места надолу по течението. По-малката част се отделя, за да обслужва абонати в тази конкретна точка.

Защо това има значение за селските мрежи? Тъй като можете -да свързвате верижно множество небалансирани кранове по едно магистрално влакно, като извличате точно достатъчно мощност на всяко място, за да обслужвате местните домове, като същевременно запазвате оптичния бюджет за местоположения по-надолу.

Бележка от нашите старши инженери относно избора на съотношение на крана:

Когато решаваме между 90/10 и 70/30, ние не просто се взираме в стойностите на затихване в електронна таблица. Има един практически фактор, който постоянно се пренебрегва:запас за бъдеща поддръжка.

Ето нашето основно правило. Ако даден клъстер в момента има само 3 жилища, но наблизо има свободна земя, обикновено ще препоръчаме малко по-голямо съотношение на изплащане, отколкото стриктно изисква математиката-да кажем 80/20 вместо 90/10. причината? В селските райони изпращането на екип обратно, за да -свърже кран на магистрала, струва много повече от оптичната мощност, която сте спестили, като сте минимални. Предпочитаме да пожертваме 1dB марж надолу по веригата предварително, отколкото да загубим възможността да добавяме абонати по-късно без основна преработка. Вградете в стаята "plug and play" сега; ще си благодарен след две години, когато по пътя се издигне нова къща.

Нека да разгледаме как това всъщност работи на полето. Вземете този проект в Монтана, който споменахме. След като прегледахме техния оригинален дизайн, ние им помогнахме да моделираме алтернатива, използвайки архитектура с разпределени кранове.

Оригиналният дизайн изискваше 48-фибърен разпределителен кабел, който да минава по целия 18-километров маршрут, като влакната се отделят в различни точки, за да достигнат абонатни клъстери. Общо влакнесто-километри в дизайна: приблизително 380.

Ревизираният подход използва 2-влакнеста връзка (основна плюс резервна) с точки за свързване на всеки абонатен клъстер. При първия клъстер-на около 3 километра от главата-края кран 90/10 отклонява 10% от оптичната мощност към малъкFDB/FAT кутияразполагащ с балансиран сплитер 1:8. Това обслужва 6 близки къщи. Останалите 90% продължават надолу по багажника.

На километър 7 друг кран (този 85/15) обслужва клъстер от 8 къщи. На километър 12 кран 80/20 обработва 10 къщи. И така надолу по маршрута, докато последният клъстер получи оптичната мощност, която остава-все още в рамките на бюджета за мощност на GPON за правилна работа на ONT.

Оценки на разходите за кабели, базирани на ценообразуването за оптични влакна за 2024 г.; действителните разходи варират в зависимост от доставчика, вида на кабела и обема на поръчката.

Theнамаляването на фибрите достигна около 65%. Дори като се вземат предвид допълнителните кранове и корпуси във всяка точка на клъстера, нетните спестявания на материали надхвърлиха $40 000 по този 18-километров маршрут.

За този интернет доставчик тези $40 000, спестени от кабел, означаваха, че могат да разширят обхвата си на оптични влакна до две допълнителни малки общности, които преди това бяха смятани за "неосъществими" съгласно бюджета за безвъзмездни средства. Това е истинската печалба-не само спестяване на пари, но разширяване на това, което действително е възможно в рамките на фиксиран финансов пакет.

Интернет доставчикът продължи напред с небалансирания дизайн. Ние доставихмеPLC сплитерии работи с тях върху избора на коефициент на натискане за всеки възел.

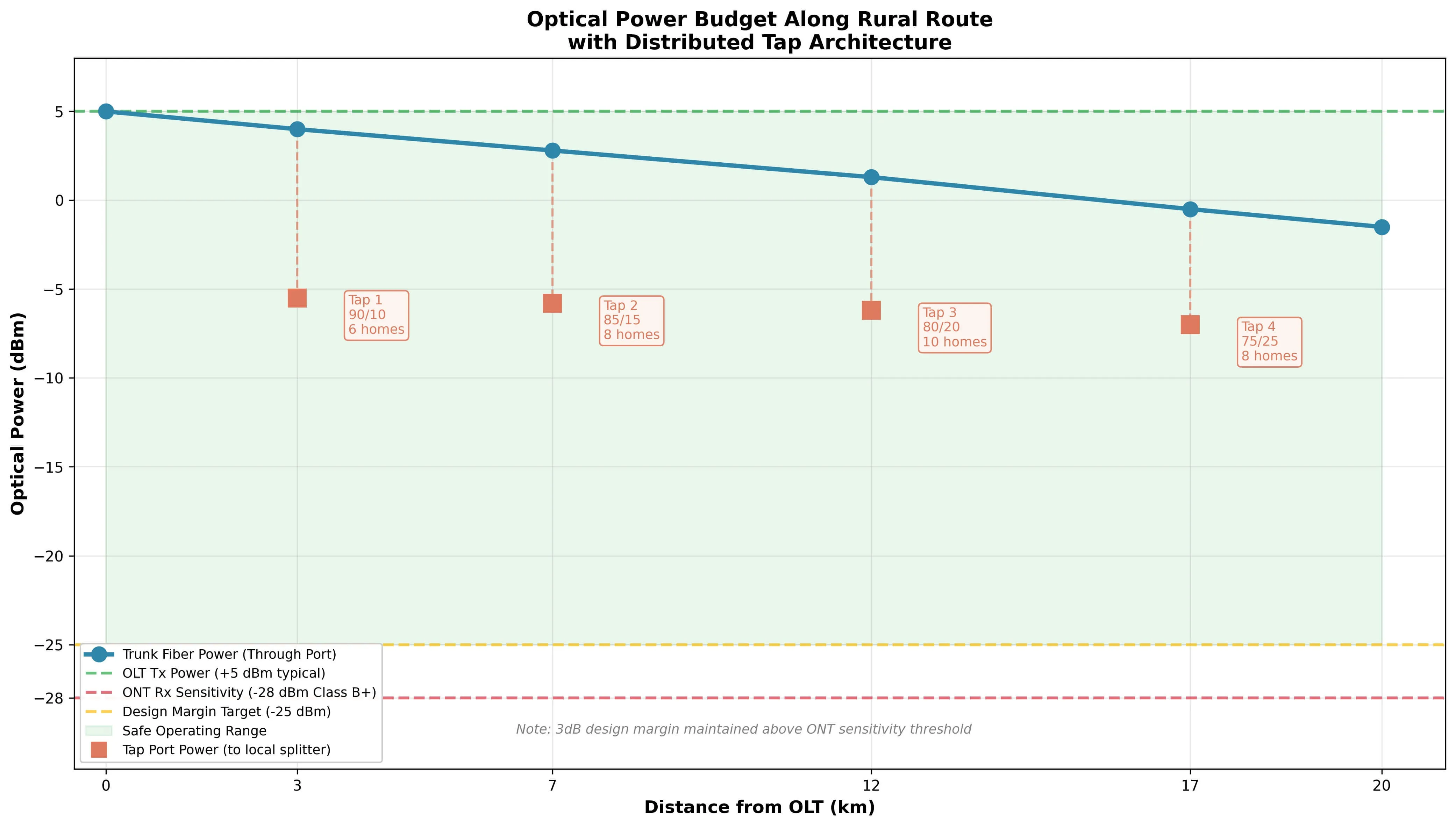

Не можете просто да опънете кранове по протежение на влакно, без да разберете какво се случва с вашия бюджет за оптична мощност. Това е мястото, където внедряването в селските райони става технически интересно-и където някои мрежови плановици срещат проблеми.

Всеки компонент в PON въвежда загуба. Самото влакно отслабва сигнала с приблизително 0,35 dB на километър при дължина на вълната 1310 nm. Конекторите добавят 0,3-0,5 dB всеки. Снажданията допринасят с 0,1-0,2 dB. И сплитерите въвеждат загуби въз основа на тяхната конфигурация.

За балансирани сплитери математиката е ясна: сплитер 1:8 въвежда около 10,5 dB загуба, независимо кой изходен порт измервате. Всички портове виждат едно и също ниво на мощност.

Небалансираните кранове се държат различно. Проходният порт (пренасящ мощност към кранове надолу по веригата) има относително ниски загуби-обикновено 0,5-2,5 dB в зависимост от съотношението на разделяне. Разпределителният порт (обслужващ местни абонати) вижда по-големи загуби, съответстващи на по-малкото му разпределение на мощността.

Таблицата по-долу показва типични стойности на вмъкната загуба за общи коефициенти на отклоняване. Това са представителни цифри-винаги проверявайте спрямо спецификациите на производителя за действителните компоненти, които внедрявате.

Източник: Компилиран от множество таблици с данни на производителя на PLC сплитери, включително Corning, CommScope и различни OEM доставчици. Стойностите представляват типична производителност при 1310/1550n; действителните спецификации варират според производителя.

Стандартната GPON система осигурява около 28 dB оптичен бюджет между OLT предавател и ONT приемник. XGS-PON предлага 29-35 dB в зависимост от класа на трансивъра. Вашата работа е да се уверите, че всеки абонат-включително този в самия край на вашата верига от докосвания получава адекватен сигнал в рамките на този бюджет.

Предупреждение от нашите теренни екипи:

Много планиращи изчисляват бюджета от 28 dB до последния десетичен знак, изстисквайки всеки километър, който могат да изминат от връзката. Но на места като Монтана или Северна Скандинавия трябва да вземете предвид загубите през зимата.

Измерихме го сами: екстремният студ причинява свиване на оптичните кабели и адаптерите с по-ниско{0}}качество могат да развият малки физически измествания, които внасят допълнителни загуби от 0,5 до 1 dB, каквито не е имало през септември. Нашето правило за проектиране е просто-когато изчисляваме мощността на последния ONT във веригата,вграждаме поне 3dB твърд марж. Ако вашата математика показва -26dBm при крайния абонат и вие го наричате добре, вие сте на една снежна буря или един остарял конектор от сервизно обаждане. Не жертвайте стабилността на връзката само за да натиснете още едно докосване.

Физическите компоненти имат също толкова значение, колкото и оптичният дизайн. Всяка точка на кран се нуждае от корпус, който защитава сплитера, осигурява точки за свързване за кабели и оцелява при всякакви атмосферни условия, които вашата територия на обслужване го хвърля.

За внедряване в извънградски условия това обикновено означава оценка-на откритоFDB/FAT кутияс IP55 или по-висока защита от проникване. Корпусът трябва да побере кран сплитер плюс малък балансиран сплитер (обикновено 1:4 или 1:8) за локално разпределение. Броят на портовете трябва да съответства на вашия абонатен клъстер с място за няколко резервни. Опциите за монтаж трябва да отговарят на вашите действителни сценарии за инсталиране-монтиране на стълб, монтаж на нишка или монтаж на стена в зависимост от местоположението.

Виждали сме проекти да се спъват, като определят заграждения, които изглеждат адекватно на хартия, но не работят на място. Кутия, оценена за 8 падания на абонати, не помага, ако всъщност не можете да маршрутизирате и управлявате чисто кабелите. Корпус със скоби-за монтиране-само на стена се превръща в проблем, когато половината от крановете ви са на стълбове.

Когато доставямеОптични клемни кутииза проекти като този в Монтана, ние се съсредоточаваме върху полеви-практични функции-като специално вътрешно маршрутизиране за небалансирания кран модул-за да гарантираме, че кутията остава управляема дори когато клъстерите растат. Това, което има по-голямо значение от който и да е конкретен продукт, е съответствието на спецификациите на корпуса с вашите реални условия на място. Кутия за 50$, която не уплътнява правилно срещу прах, ще ви струва много повече в ролките за камиони, отколкото кутия за 80$, която върши работата както трябва от първия път.

Един въпрос, който възниква постоянно: кога небалансираното разделяне всъщност има смисъл спрямо придържането към традиционната балансирана архитектура?

Честният отговор е, че зависи от вашата конкретна геометрия на маршрута. Но някои модели се поддържат доста последователно.

Архитектурата с разпределени кранове има тенденция да печели, когато плътността на абонатите падне под около 15-20 дома на маршрут-километър. При по-висока плътност спестяванията на оптични влакна намаляват, защото вече сте сравнително близо до повечето абонати, независимо къде сте поставили вашия сплитер. При по-ниска гъстота-особено когато домовете се групират в групи, разделени от дълги участъци празни пътища – спестяванията се натрупват бързо.

Дължината на маршрута също има значение. При къси маршрути под 5-8 километра, сложността на управлението на множество точки за свързване може да не оправдае икономиите на влакна. При дълги маршрути, надхвърлящи 15-20 километра, често търсите значителни спестявания, които лесно надхвърлят допълнителните разходи за планиране и компоненти.

Кога да се откажете от небалансираната архитектура-нашето честно мнение:

Вижте, харесваме този подход и го препоръчваме често. Но има ситуации, в които трябва да се придържате към традиционните балансирани дизайни 1:32 или 1:64:

1. Крайградски райони за растеж на "горски пожар".Ако вашият маршрут минава през земя, която е на път да види голямо жилищно строителство през следващите три години, небалансираната верига от кранове ще се насити бързо. Разширяването по-късно означава или пре-проектиране на целия оптичен бюджет, или изпълнение на паралелна инфраструктура. Нито едното, нито другото е забавно. В тези случаи гъвкавостта на една балансирана архитектура-, където можете просто да осветите неизползваните сплитер портове-си заслужава допълнителните разходи за кабел.

2. Вашите екипи по поддръжката не са удобни-за OTDR.Отстраняването на неизправности при небалансирана мрежа е наистина по-трудно от просто разделяне 1:32. Профилът на загубата изглежда като стълба върху OTDR следа и ако вашите техници на място знаят как да използват само визуален локатор на грешки с червена-светлина, те ще се затруднят. Виждали сме оператори да възприемат дизайни на разпределени кранове, след което прекарват шест месеца разочаровани, защото всяко сервизно обаждане отнема два пъти повече време. Ако вашият екип не е готов за кривата на обучение, платете за допълнителното влакно и опростете поддръжката си.

КогаБалансирани срещу небалансирани сплитеристане близък разговор, обикновено питаме: колко сте уверени в прогнозите си за растеж на абонатите и колко квалифициран е вашият екип на място? Ако и двата отговора са „доста солидни“, небалансираният обикновено печели от цената. Ако някой от отговорите е „честно казано, не съм сигурен“, балансираният ви дава повече място за адаптиране.

Тестването и сертифицирането за небалансирани мрежи изисква корекция от стандартните PON процедури. Множество точки на разделяне създават OTDR следи, които изглеждат различно от традиционните архитектури на един-сплитер, и техниците трябва да разберат какво виждат.

Всяко докосване се появява като отделно събитие на загуба на OTDR следа. Загубата през порта е сравнително малка (под 2 dB за повечето съотношения), докато портът за кран показва по-големи загуби, съответстващи на проектираното съотношение. Техниците, които не са запознати с тази архитектура, понякога тълкуват погрешно тези очаквани загуби като грешки.

VIAVI и други производители на тестово оборудване са добавили специфични режими за характеризиране на заострени/небалансирани сплитерни мрежи. Според техническата документация на VIAVI, техните PON OTDR продукти вече включват "поддръжка на небалансиран сплитер", специално за да отговорят на изискванията за тестване на архитектурите с разпределени кранове.

Документацията става по-критична с дизайна на разпределени кранове. Всяко заграждение трябва да бъде етикетирано със своя коефициент на отклонение и кумулативната оптична загуба до този момент. Когато техник отговори на сервизно обаждане две години след инсталирането, той трябва бързо да разбере очакваните нива на мощност на това място, без да преизчислява целия бюджет от нулата.

За американските мрежови оператори, търсещи федерално финансиране,Селски FTTHпроектите често отговарят на условията за грантове и заеми на USDA ReConnect. Програмата е инвестирала над 5 милиарда долара от 2018 г. насам, за да осигури широколентов достъп до недостатъчно обслужвани селски райони. Настоящите изисквания налагат възможност за симетрична услуга от 100 Mbps-достъпна за правилно проектирани GPON или XGS-PON мрежи, независимо дали използвате балансирана или небалансирана архитектура.

Основното ограничение е да демонстрирате, че вашият дизайн действително предоставя адекватна услуга на всяко помещение на абоната. Вашите оптични изчисления на бюджета трябва да показват достатъчен марж дори на най-отдалечените места. Небалансираната архитектура не променя основните изисквания за производителност-а просто променя начина, по който разпределяте оптичната мощност, за да ги изпълните ефективно.

Ако планирате аСелски FTTHразгръщането и вашите маршрути показват разпръснатите, групирани модели на абонати, типични за земеделските райони, небалансираното разделяне заслужава сериозна оценка. Потенциалът за намаляване на разходите за оптични кабели с 30-50% пряко влияе върху жизнеспособността на проекта, особено когато бизнес случаят вече е ограничен.

Техническите изисквания не са екзотични. Имате нужда от качествоPLC сплитеркомпоненти с проверени спецификации както за балансирани, така и за небалансирани конфигурации. Имате нужда от-оценка за откритоFDB/FAT кутиязаграждения, подходящи за вашите сценарии за инсталиране. Нуждаете се от внимателен оптичен бюджетен инженеринг, за да гарантирате, че всеки абонат получава адекватен сигнал.

Това, което прави разликата между успешните и затруднените внедрявания в селските райони, обикновено не е технологията-а дали мрежовият дизайн отчита реалностите в селските райони, вместо да трансплантира градските предположения в фундаментално различна среда.

Най-ценната първа стъпка? Картирайте вашите действителни местоположения на абонати и геометрията на маршрута. Правилният избор на архитектура следва от този анализ, а не от прилагането на стандартен шаблон. Ако в момента картографирате селски маршрут и математиката не върви, изпратете ни вашата геометрия на маршрута. Можем да извършим бърз сравнителен анализ на балансирани спрямо небалансирани архитектури за вашия конкретен проект-без прикачени условия.Обърнете се към нашия екип-това е точно този проблем, върху който обичаме да работим.

Референции

Решения на VIAVI. „Конструкция на влакна, част 3: Сертифициране на PON с небалансирана сплитерна архитектура.“

Списание ISE. „FTTH решения за селските райони.“

USDA Развитие на селските райони. „Програма за заеми и безвъзмездни средства ReConnect.“

Асоциацията за оптични влакна. "Сплитери за оптични влакна за PON."

Отказ от отговорност за данни

Процентите на спестяване на разходи, оптичните спецификации и примерите за проекти представляват типични индустриални стойности и илюстративни сценарии. Примерът за проект в Монтана използва представителни цифри, базирани на общи модели на внедряване в селските райони. Действителните резултати зависят от конкретната геометрия на маршрута, разпределението на абонатите, избора на компоненти и местните разходи за труд. Стойностите на оптичните загуби трябва да бъдат проверени спрямо спецификациите на производителя за конкретни компоненти. Данни за финансиране от USDA въз основа на официална програмна документация към края на 2024 г.
