Решения за конектори за LC влакна с висока-плътност: Uniboot срещу. Бутане-Дръпване

Rack недвижимите имоти са скъпи и търсенето на честотна лента продължава да расте. Това е реалността. Въпросът не е дали имате нужда от по-плътна оптична инфраструктура-а как ще я изградите, без да създавате кошмар за поддръжка.

Два дизайна на LC влакнести конектори се появиха като решения: uniboot кабели и push-pull конектори. Те решават различни проблеми. Избирането на грешния ви коства време, пари или и двете.

Подходът Uniboot

Стандартният LC дуплексен пач кабел има две отделни 3,0 мм обвивки, разположени една до друга, като всяка носи по едно влакно. Сега си представете 48 от тези, натъпкани в 1U корпус. Гърбът на стелажа ви изглежда като спагети, въздушният поток е задушен и успех в проследяването на всичко.

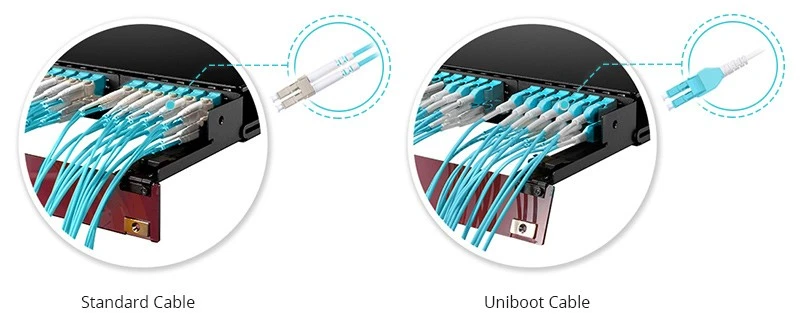

Uniboot обръща този скрипт. И двете влакна преминават в една 2,0 мм обвивка, завършваща в един унифициран корпус на конектора. Гледате приблизително половината обем на кабела-понякога по-добре.

Ето къде става практично. Нашият инженерен екип проведе тестове за плътност на множество типове заграждения през последното тримесечие. Резултатите бяха доста последователни:

Тестването е проведено с кабели OM4 при 25 градуса околна температура. CFM, измерен при задния ауспух със стандартизирана конфигурация на вентилатора.

Числата за капацитет изглеждат еднакви на хартия, но всеки, който е работил с напълно зареден HD панел, знае разликата. При стандартния дуплекс вие се борите с кабелите, за да запълните последните 20% от портовете. Uniboot просто... пасва.

Превключване на полярността

При внедряване-в реалния свят грешките в полярността често остават неоткрити до финалните етапи на проекта. Дори за напълно етикетиран и тестван 200-fiber Pod, преминаването в последната-минута от A-B към AA полярност води до катастрофална преработка или подмяна на кабела на едро при използване на традиционни кабели за свързване.

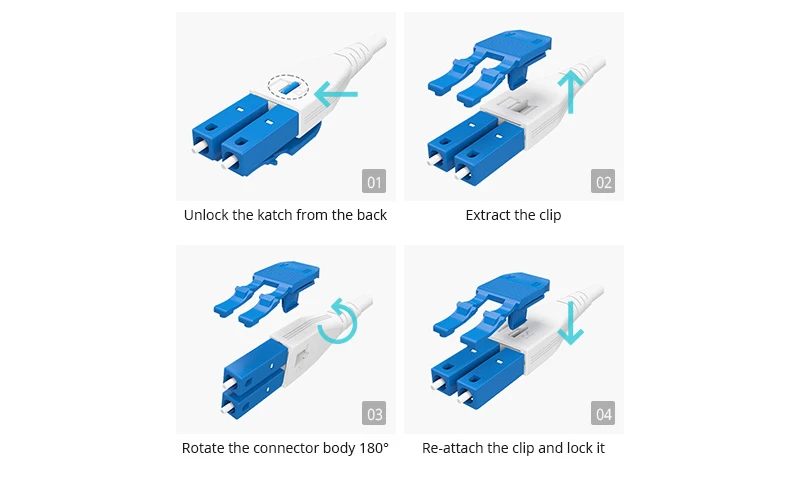

С традиционните дуплексни кабели вие или пре-прекратявате, или поръчвате нови кабели. С превключваемите uniboot конектори изваждате корпуса, завъртате позициите на влакното и сте готови. Без инструменти. Без снаждане. Отнема около 20 секунди, след като сте го направили няколко пъти.

Механизмът варира в зависимост от производителя, но повечето дизайни работят на същия принцип-двете LC накрайници могат да бъдат препозиционирани в корпуса, за да се размени Tx и Rx подравняването. Някои използват механизъм за обръщане; други изискват да плъзнете накрайниците навън и да ги поставите обратно обърнати.

Конектори за натискане-издърпване

Различен проблем, различно решение.

Стандартните LC конектори използват страничен ключ -стискате го, за да го освободите. Работи добре, когато имате разстояние за пръстите. Не работи, когато конекторите са подредени на 2 mm един от друг в панел с 96 порта и този, от който се нуждаете, е в средата на ред три.

Бутане-издърпване преместват освобождаващия механизъм. Вместо да посегнете към странично резе, вие хващате удължено езиче и го дърпате право назад. Една ръка. Едно движение. Съседните портове остават неподвижни.

Това има повече значение, отколкото си мислите. Изчислихме времето на техници, извършващи рутинни премествания на корекции на идентични 48-панела с портове-един зареден със стандартен LC, един с push-pull. Средно време за изключване и повторно свързване на единичен порт на средния панел:

n{0}} изпитания за тип конектор, смесени нива на опит сред техниците

Тази разлика от 5 секунди не звучи много, докато не извършите миграция на 200 порта по време на прозорец за поддръжка. И тези случайни прекъсвания? Всеки от тях е потенциално въздействие върху услугата плюс допълнително време за отстраняване на неизправности.

Кога да комбинирате и двете: Uniboot с Push-Pull

Някои производители предлагат uniboot кабели с интегрирани накрайници за натискане-издърпване. Получавате предимствата на плътността на кабела плюс предимствата на достъпността. Това е премиум опцията-обикновено с 30-50% по-скъпа от стандартния uniboot, но за хипермащабни внедрявания, където разходите за труд са по-малки от разходите за материали, математиката обикновено работи.

Въз основа на нашия опит с внедряването, ето клиентските профили, които се възползват най-много от комбинацията uniboot + push-pull:

Потребители на пач панели с ултра{0}}висока-плътност (UHD).

Когато опаковате 96 или дори 144 LC порта в 1U отпечатък, стандартните ключалки на конекторите стават физически недостъпни. При тези гъстоти не е добре-да имате-езичета за натискане-дърпане-те са минимумът за практическа работа. Пръстите ви буквално не могат да стигнат до странично резе, когато конекторите са подредени толкова плътно.

AI Compute Clusters и HPC среди

Работните натоварвания за обучение на AI са-чувствителни към забавяне и-окабеляване-интензивни, често включващи масивни внедрявания на 400G/800G. За гръбначни-листови архитектури, поддържащи GPU клъстери, препоръчваме тази комбинация в целия основен слой. Тези среди виждат постоянна настройка на връзката и бързо разширяване на капацитета-имате нужда от конектори, които няма да забавят вашия оперативни екип.

Персонализирани решения за внедряване на AI/HPC

Окабеляването на GPU клъстера има уникални изисквания: голям брой портове, тесни ограничения на радиуса на огъване и проблеми с термичното управление. Предоставяме кабелни комплекти с персонализирана-дължина, проектирани специално за оформлението на вашия стелаж-включително съвпадащи снопове-дължина за превключвател-към-GPU връзки, които минимизират провисването на кабела и максимизират въздушния поток. Предварително-етикетирани и цветно-кодирани по функция (пакет за съхранение, GPU връзка, мрежа за управление) за ускоряване на внедряването.

Доставчици на колокация и операции с отдалечени ръце

Ако вашият бизнес модел зависи от голям-обем MAC (премествания, добавяния, промени), изпълнявани от техници от дистанционни ръце, изборът на конектор влияе пряко върху процента грешки. Превключването на полярността с едно-щракване на конекторите за uniboot може да намали неправилните конфигурации на полето с 80% или повече. Това е по-малко сигнали за проблеми, причинени от обърната полярност, и по-малко време, загубено за основно отстраняване на проблеми.

Ретрофити на наследени съоръжения с топлинни ограничения

В по-стари центрове за данни, където кабелните скари вече са заредени и пътищата на въздушния поток са компрометирани, смяната на uniboot незабавно освобождава приблизително 50% от пространството на вашите кабелни пътища. Подобреният въздушен поток през задната част на шкафовете може значително да намали разходите за охлаждане-виждали сме случаи, при които тази единствена промяна е понижила температурите на горещата-корея с няколко градуса.

Подходящи решения за вашия действителен проблем

Не всяко внедряване се нуждае от най-модерния конектор. Ето как обикновено очертаваме разговора с клиентите:

Вашето основно главоболие е претоварването на кабелния тракт

Uniboot е вашият отговор. ~50% намаление на диаметъра на кабела означава, че вашите кабелни скари и вертикални мениджъри всъщност имат място за дишане. Бонус: намаленото тегло на кабела натоварва по-малко конекторите с течение на времето.

Типично прилягане:ToR превключватели, сървърни редове с висока -плътност, навсякъде, където пускате 50+ пач кабели по един и същи път.

Вашето основно главоболие е достъпността на панела

Разделите за натискане-дърпане решават това. Ако вашите техници редовно работят в напълно-натоварени панели и виждате прекъсвания на обезпечението или чувате оплаквания относно достъпа, това е решението.

Типично прилягане:Основни/агрегирани пач панели, стаи за-среща с мен, всеки панел, който остава 80%+ попълнен и вижда редовна MAC активност.

Вашето основно главоболие е управлението на полярността

Превключващите се uniboot конектори елиминират необходимостта от съхраняване на няколко полярности на кабела и предотвратяват грешки при терминиране на място. Ако някога ви се е налагало да експресирате кутия с A-A кабели, защото някой е поръчал A-B, знаете стойността тук.

Типично прилягане:Нови внедрявания с несигурни или развиващи се изисквания за полярност, организации, стандартизиращи един SKU на кабел за опростяване на инвентара.

Програма за инвентаризация на един-SKU

Уморихте ли се да управлявате множество полярности и дължини на кабели? Можем да ви помогнем да стандартизирате превключваемите uniboot конектори с избрана дължина (обикновено 1m, 2m, 3m, 5m), която покрива 95%+ от случаите на употреба. Намалете сложността на инвентара, елиминирайте грешките при поръчване и опростете обучението за вашия оперативни екип.

Вие изграждате за 400G/800G и повече

LC оптичният конектор няма да изчезне скоро-400G-FR4 и 400G-LR4 трансивърите използват LC дуплексни интерфейси и те са гръбнакът на повечето корпоративни внедрявания 400G. Но изискванията за плътност при тези скорости правят управлението на кабелите критично.

За 400G пробивни приложения-където един QSFP-DD порт се простира до 4x100G сървърни връзки-uniboot кабели с натискане-издърпващи раздели ви дават най-чистата инсталация. Намаленият обем на кабела оставя място за увеличения въздушен поток, който изискват трансивърите с по-висока{8}}мощност.

400G/800G персонализирани решения за пробив

Високо{0}}скоростното окабеляване е мястото, където персонализирането носи най-голяма стойност. Ние произвеждаме:

MTP{0}}to-LC пробивни колани с персонализирани дължини на краката, съобразени с вашата конкретна геометрия на стелажа

Медни-сглобки с директно свързване (DAC) и активни оптични кабели (AOC) с не-стандартни дължини

Хибридни снопове, комбиниращи различни типове конектори (MTP-8 към LC, MTP-12 към LC и др.) за оборудване от смесено поколение

Опции за конектор с ниски-загуби (По-малко или равно на 0,15dB IL) за приложения с разширен-обхват или много-хопове

Всяка сглобка е 100% тествана според вашите спецификации преди изпращане-включени са загуба на вмъкване, загуба на връщане и проверка на поляритета.

Сценарии за приложение в-реален свят

Различните среди наблягат на различни аспекти на производителността на конектора. Ето какво видяхме да работи при различни типове внедряване:

Хипермащабни центрове за данни

Тези съоръжения оптимизират за оперативна скорост. Когато внедрявате хиляди връзки на седмица, компонентът на труда доминира в общите разходи. Uniboot с раздели за натискане-издърпване е все по-стандартен за нови компилации-предварителната премия се изплаща бързо чрез по-бързо внедряване и намален процент на грешки.

Типични спецификации:OS2 в единичен-режим, 2,0 mm uniboot с push-pull, превключваем поляритет, предварително-тестван и етикетиран. Дължини, стандартизирани до 1 м, 2 м, 3 м и 5 м, за да се сведе до минимум сложността на инвентара, като същевременно се покриват повечето сценарии от-до-рейк.

Персонализирана програма Hyperscale

За внедряване на 10,000+ кабела, ние предлагаме:

Окомплектовка чрез стелаж или под: Предварително-сортирани кабелни снопове, опаковани точно според нуждите за всяка инсталационна зона

Персонализирано етикетиране: Вашата номенклатура, Вашата цветова схема, отпечатани във фабриката

Поетапна доставка: Изпращайте според вашия график, а не нашите-седмични спадове, съобразени с вашите фази на внедряване

Специализиран буфер за наличности: Безопасен запас, съхраняван в нашия обект, наличен за доставка през същата-седмица

Прилага се ценообразуване за обем. Свържете се с нас за подробности по програмата.

Корпоративни центрове за данни

Смесената инфраструктура и по-дългите цикли на опресняване означават, че често работите със съществуващи стандарти за конектори. Практическият подход обикновено е на нива: uniboot или push{1}}pull в шкафове с висока-плътност, стандартен дуплекс в области с по-ниска-плътност, където премията не е оправдана.

Ако преоборудвате съществуващо съоръжение, съсредоточете първо внедряването на uniboot върху пътищата си с най-голямо{0}}задръстване. Незабавното облекчение често оправдава разширяването на подхода.

Стартови комплекти за предприятия

Не сте готови да се ангажирате с пълна-миграция с висока плътност? Предлагаме комплекти за оценка, съдържащи комбинация от uniboot и push{1}}pull кабели с общи дължини. Тествайте ги във вашата среда, вземете-отзиви от екипа си, след което се разширете с увереност.

Централни офиси на Telecom и стаи Colo Meet-Me

Надеждността и стандартизацията ръководят решенията тук. Много оператори поддържат списъци с одобрени доставчици със специфични спецификации на конектори. Езичетата за натискане-издърпване са особено ценни в оптични разпределителни рамки, където техниците трябва да имат достъп до отделни връзки, без да засягат съседни вериги под напрежение.

Мулти{0}}естеството на colo средите също така създава изисквания за отчетност-чистите прехвърляния на конектори между доставчиците са от значение, а дизайните с натискане-издърпване намаляват риска от случайни смущения по време на{-работа по кръстосано свързване.

Производство по поръчка-от превозвач

Ние поддържаме персонализирани спецификации, изисквани от основните превозвачи и коло оператори:

Съответствие със специфичните прагове за загуба на вмъкване и загуба на връщане

Персонализирани цветове на якето за идентификация на наемателя

Разширено тестване за издръжливост (1000+ цикъла на чифтосване)

Пълна документация за проследяване на кабел

RoHS, REACH и регионални сертификати за съответствие

Вече сте в списък с одобрени доставчици? Уведомете ни вашите изисквания-ще ги съобразим точно.

Спецификации, които наистина имат значение

Когато оценявате опциите за LC оптичен конектор, ето какво да търсите извън маркетинга:

Вмъкната загуба

Индустриалният стандарт за произволно чифтосване е по-малко или равно на 0,30 dB. Премиум конекторите достигат по-малко или равно на 0,15 dB спрямо главна референция. По-строгите спецификации са по-важни, тъй като бюджетите за връзки намаляват при по-високи скорости на данни.

За да поставим 0,30 dB в перспектива: това е приблизително еквивалентно на добавяне на 120 метра стандартно едно-модово влакно към вашата връзка. Не е катастрофално за една връзка, но се натрупва, когато свързвате няколко точки за корекция.

Персонализирани спецификации на загубите

За приложения, изискващи по-строги толеранси-връзки на дълги-разстояния, DWDM системи или много{2}}архитектури-ние предлагаме кабели, произведени и тествани за по-малко от или равно на 0,15dB или дори по-малко от или равно на 0,10dB вмъкната загуба. Всеки кабел се доставя с индивидуален протокол от изпитване, показващ действителните измерени стойности, а не само „издържан/неуспешен“ спрямо общ праг.

Загуба на връщане

По-голямо или равно на 50dB за UPC полиране, По-голямо или равно на 60dB за APC. По-ниска загуба на връщане (по-високо dB число) означава по-малко отражение на сигнала обратно към източника-което е критично за аналогово видео, DWDM и някои високо{4}}скоростни цифрови приложения.

Механична издръжливост

Потърсете 500+ оценки на цикъла на чифтосване. В среда с висок-MAC конекторите виждат много действие. Евтините съединители започват да се разграждат около 200-300 цикъла; качествените конектори поддържат спецификация през 1000+.

Опции за удължена издръжливост

За среди с изключително висока MAC активност (търговски площадки, съоръжения за излъчване, тестови лаборатории), ние предлагаме конектори, оценени за 1500+ цикли на свързване с проверено запазване на производителността. Попитайте за нашата-програма за съединители с удължен живот.

Кратка дума за поддръжката

Високата -плътност означава повече конектори в по-малко пространство, което означава повече възможности за замърсяване. Една единствена частица прах върху крайната повърхност на накрайника може да увеличи загубата на вмъкване с 1 dB или повече-, което е еквивалентно на добавяне на 400 метра влакно към вашата връзка.

Поправката е проста, но не-подлежи на обсъждане: проверете и почистете всеки конектор преди свързване. Почистващите-с едно кликване работят за бърза поддръжка; за упорити замърсявания, IPA{3}}навлажнени кърпички без мъх-, последвани от сухи кърпички. Винаги проверявайте след почистване, за да проверите.

Ако вашият екип все още не прави това религиозно, започнете. Предотвратява повече билети за проблеми, отколкото всяка друга единична практика.

Кога се изплаща премията?

Нека да говорим за числа. Разликата в цените между видовете конектори е реална, но често по-малка, отколкото хората предполагат:

Приблизителна цена; варира значително според обема, вида на влакното и доставчика.

Изчислението на -рентабилността зависи до голяма степен от вашите трудови ставки и мащаба на внедряване. За внедряване с 1000 кабела, при което uniboot спестява 2 минути на кабел по време на инсталация, очаквате приблизително 33 часа спестяване на труд. При цена от $75/час при пълно натоварване на техник, това е $2500 - често достатъчно, за да покрие премията за конектора с оставащия марж.

Там, където математиката става убедителна, е текущата поддръжка. Ако вашето съоръжение вижда 50 премествания на корекция на месец и бутоните за натискане-издърпване спестяват 5 секунди на движение, като същевременно предотвратяват едно случайно прекъсване на връзката на месец, кумулативната стойност за 5-годишен жизнен цикъл на инфраструктурата се натрупва.

Казус от TCO: Среден{0}}център за финансови данни

Наскоро завършихме пълен анализ на общите разходи за притежание за клиент за финансови услуги, който мигрира своята частна облачна инфраструктура. Ето как изглеждаха реалните числа:

Профил на внедряване:

Размер на съоръжението: ~120 шкафа

Обхват: Основен превключващ слой към разпределение, 5000 LC-LC пач кабели

Сравнение: Стандартен дуплекс LC спрямо uniboot с раздели за натискане-издърпване

Сравнение на разходите:

Труд, изчислен на $75/час при пълно натоварване. Възстановяването при инцидент включва време на техник плюс очаквано въздействие върху бизнеса.

Първоначалната премия за материал беше по същество компенсирана от спестяванията на труд при монтаж през първата година. До третата година клиентът изпреварваше-и пет-годишният TCO показа почти $24 000 спестявания при сравнително скромно внедряване. За по-големи съоръжения или такива с по-големи MAC обеми времевата линия на ROI се компресира значително.

Персонализиран TCO анализ

Искате ли да видите числата за вашата конкретна среда? Ние предлагаме безплатно TCO моделиране за квалифицирани възможности. Предоставете своя профил на съоръжението-брой шкафове, MAC обем, ставки за труд, текущи типове конектори-и ние ще изградим персонализирано сравнение, показващо прогнозираните разходи и графика за изплащане.

Осъществяване на разговора

Ето дървото на решенията, през което превеждаме клиентите:

Най-честата грешка, която виждаме? Прекалено-уточняване в области с ниска-гъстота, докато недостатъчно-уточняване къде всъщност има значение. Съоръжение, което поставя първокласни конектори навсякъде, губи пари. Съоръжение, което пести конектори в техните 96-портови панели за агрегиране, създава бъдещи главоболия. Свържете решението с конкретното ограничение във всяка зона на вашата инфраструктура.

За организациите, които стандартизират спецификациите на конектори в множество съоръжения, процесът на избор на оптичен конектор се възползва от практическата-оценка с реални конфигурации на панела. Примерните комплекти позволяват на вашия екип да усети разликата, преди да се ангажира с голяма поръчка.

Услуга за консултация по дизайн

Планирате ново изграждане или основен ъпгрейд? Нашият технически екип може да прегледа топологията на вашата мрежа и да препоръча стратегия за свързване, оптимизирана за вашите специфични изисквания:

Разработване на списък с материали: Пълни графици на кабели с дължини, количества и спецификации

Персонализирана оптимизация на дължината: Минимизирайте отпадъците и подобрете естетиката с кабели с подходящ-размер

Планиране на поетапно внедряване: Дайте приоритет на зоните със силно-въздействие, отложете надстройките с по-ниска{1}}стойност

Писане на спецификация: Помогнете на екипа си за доставки да издаде ясни и точни RFQ

Тази услуга е безплатна за проекти над праговете за минимален обем.

Какво следва

LC оптичният конектор е работен кон за центрове за данни в продължение на две десетилетия и няма да отиде никъде скоро. Но начинът, по който внедряваме LC, развива-по-плътни панели, по-тесни пространства, по-високи скорости на данни. Uniboot и push{3}}pull дизайните са директен отговор на тези реалности.

Ако планирате инфраструктура, която трябва да се мащабира от 100G днес до 400G или 800G утре, решенията за свързване, които вземате сега, или ще подкрепят този растеж, или ще го ограничат. Получаването на това правилно предварително е по-евтино от преоборудването по-късно.

Имате въпроси относно конкретни конфигурации или се нуждаете от помощ при специфициране на внедряване? Нашият технически екип е видял повечето от крайните случаи и може да ви насочи към това, което работи в подобни среди.

Референции

Асоциация на телекомуникационната индустрия. TIA-568.3-D: Стандарт за кабели и компоненти за оптични влакна.

IEC 61754-20:2012 - Оптични свързващи устройства и пасивни компоненти – Интерфейси за оптични съединители – Семейство конектори тип LC.

Corning Optical Communications. „800G: Какво трябва да знаят операторите на центрове за данни.“ Техническа справка, 2024 г.

IEEE 802.3cu-2021 - Стандарт за Ethernet поправка: Физически слоеве и параметри за управление за 100 Gb/s и 400 Gb/s работа през Single{4}}Mode Fiber.
