„Защо моята 10G кампусна мрежа все още изостава, когато използвах най-доброто едномодово влакно?“

Това беше паническото съобщение от системен интегратор три дни преди университетПълен оптичен кампуспредаване. в лабораторията,Единичен режим срещу многомодовизглежда като просто сравнение на лист със спецификации. На истински сайт за работа? Различна история. Виждали сме проекти да се провалят, защото някой е свързал UPC син конектор към APC зелен адаптер. Или подценихте бюджета на ONT връзката. Или раздухте бюджета за едномодови трансивъри за 100-метрови писти, които биха могли да използват по-евтина многомодова оптика.

С превръщането на FTTO в новия стандарт изборът на влакна се премести далеч отвъд „едномодов за дълго, многомодов за късо“. Ако вашият подход за окабеляване е заседнал в територията на учебника-честно казано, може да залагате противопехотни мини за бъдещи надстройки.

Представете си това: кампус от 50-сгради, който няма да има нужда от нито един кабел за смяна в продължение на 20 години. Това е обещанието за добре проектиранРъководство за POL кабелиизпълнение. Но пътят до там? Пълен с капани. LC или SC/APC? Пълен единичен режим в хоризонтални линии или запазване на многомодов режим, за да спестите от оптични модули? Една грешна спецификация на конектора не само забавя вашата времева линия. Умножава главоболията за поддръжка с години.

Нека пропуснем физическите определения, които сте виждали сто пъти. Целта тук: да ви помогнем да вземете това решение „да го направите правилно от първия път“.

Числата, които наистина имат значение

Видяхте стандартната таблица за сравнение. Диаметър на ядрото, дължина на вълната, разстояние. разбрах Но тези диаграми не ви казват истинската история: решението за единичен режим срещу многомодов е свързано с пари. Не физика.

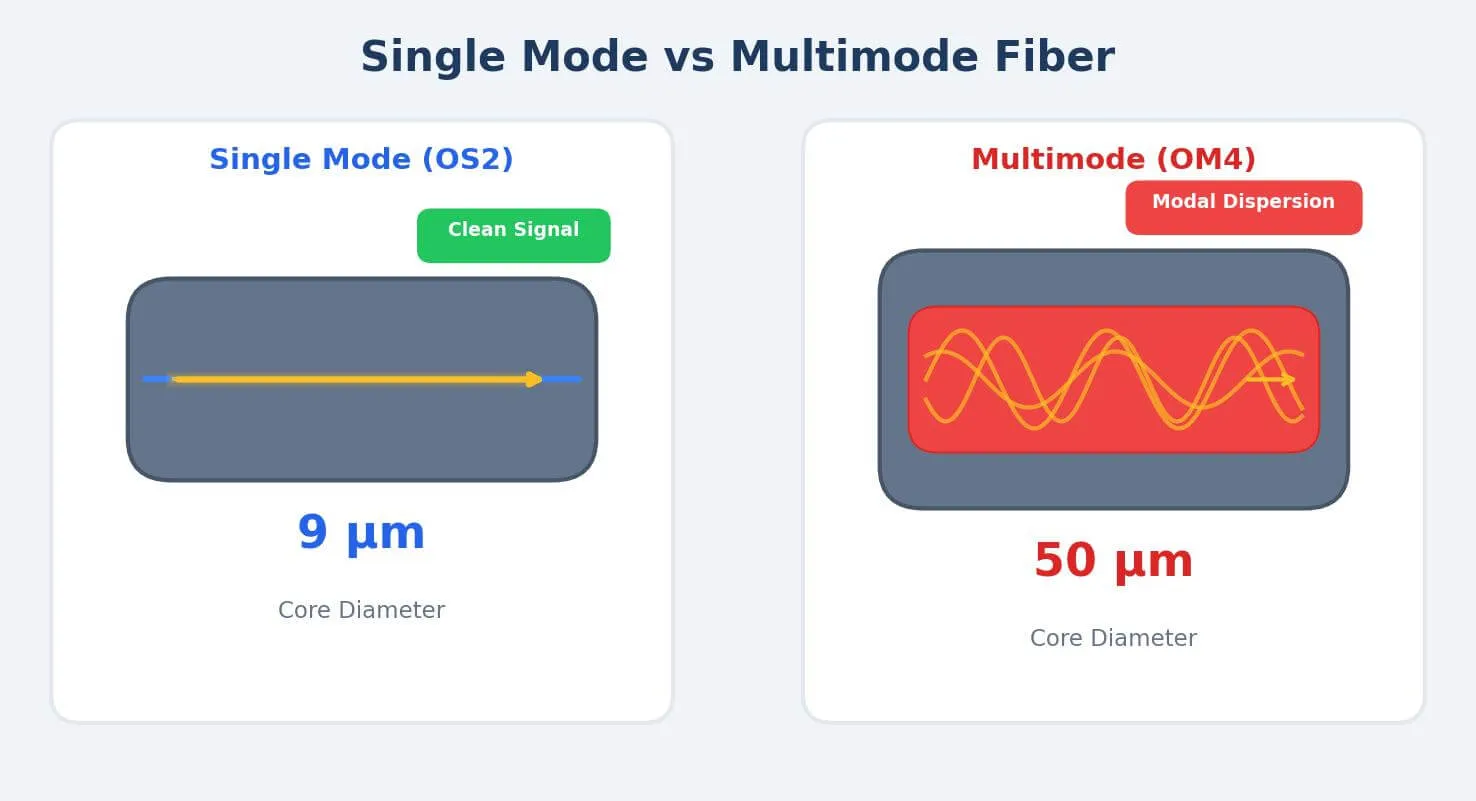

Мислете за това по този начин. Единичният режим е спортна кола-един светлинен лъч по толкова тънка сърцевина (9 микрометра), че в сравнение с нея човешкият косъм изглежда дебел. Чист сигнал, изминава 10, 20, 100 километра без да има нужда от буст. Multimode е пикапът. По-широка сърцевина (50 микрометра-все още по-тънка от косата, но 6 пъти по-голяма), множество светлинни лъчи, преминаващи едновременно. По-лесен за работа, по-евтин за свързване. Но тези подскачащи лъчи започват да пречат след няколкостотин метра. Сигналът става мътен.

Виждате ли капана? Едномодовият кабел е по-евтин. Но трансивърите струват 3-5 пъти повече. За кампус с 500-пристанища тази разлика достига $30 000-50 000 само в оптика. В нашите проекти за периода 2023-2024 г. в Югоизточна Азия видяхме екипи за доставки да се изгарят от този прецизен единичен режим за избор на изчисления „за проверка на бъдещето“ при кратки тиражи, след което да се борят, когато разходите за приемо-предаватели ударят бюджета.

Сега-архитектурата на POL променя всичко.Пълен оптичен кампусвнедрявания с помощта на POLизискватединичен режим. Без избор. Технологията използва GPON дължина на вълната-мултиплексиране с разделяне-две дължини на вълната, движещи се в противоположни посоки по една влакнеста нишка. Работи само с чиста трансмисия в единичен режим.

Така че, ако изграждате POL, пропуснете многомодовия дебат. Но традиционният Ethernet? Ето къдеИзбор на влакно за оптична LANсе усложнява.

Защо SC/APC доминира POL (и какво се случва, когато смесите цветове)

Традиционните кампус мрежи изглеждат като дърво. Основен превключвател в основата, разпределителни превключватели в клонове, превключватели за достъп на всеки етаж. Много оборудване, много мощност, много неща, които се чупят.

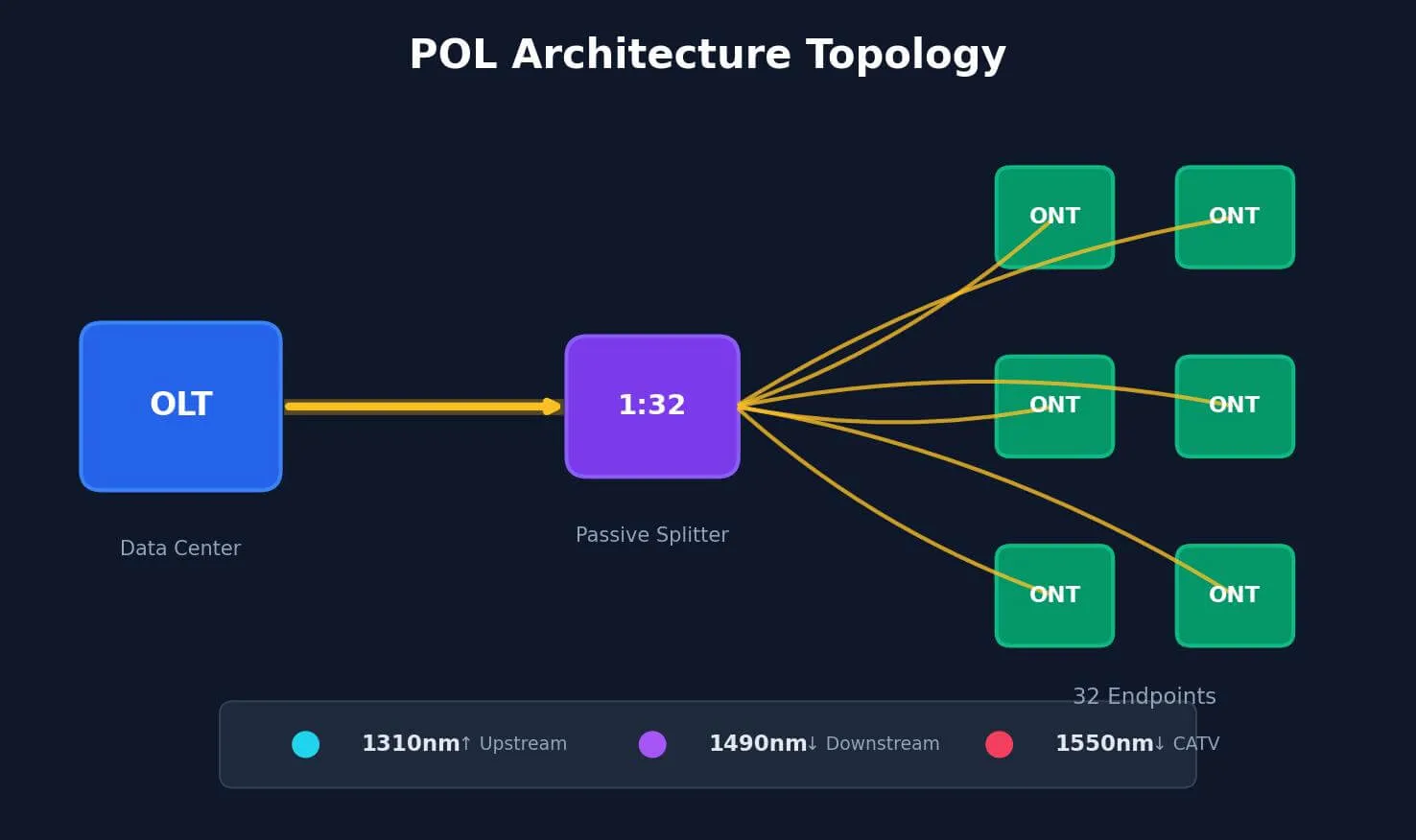

POL изглажда това. Един централен OLT се свързва чрез пасивни сплитери към ONT на всяко бюро или стая. Без междинни превключватели. Няма килери на IDF на всеки етаж. Само влакна, сплитери, крайни точки.

[Център за данни] → OLT → Единично влакно → 1:32 сплитер → 32 ONT

Надолу по веригата: 1490nm|Нагоре по веригата: 1310nm|И двете на ЕДНА влакнеста нишка

Сплитерите са изцяло пасивни. Без захранване, без електроника, нищо, което да се повреди. Светлината от OLT удря сплитер 1:32 и се разделя на 32 места. Като градински маркуч с 32-посочен спринклер – само че разделяте лазерната светлина, а не водното налягане.

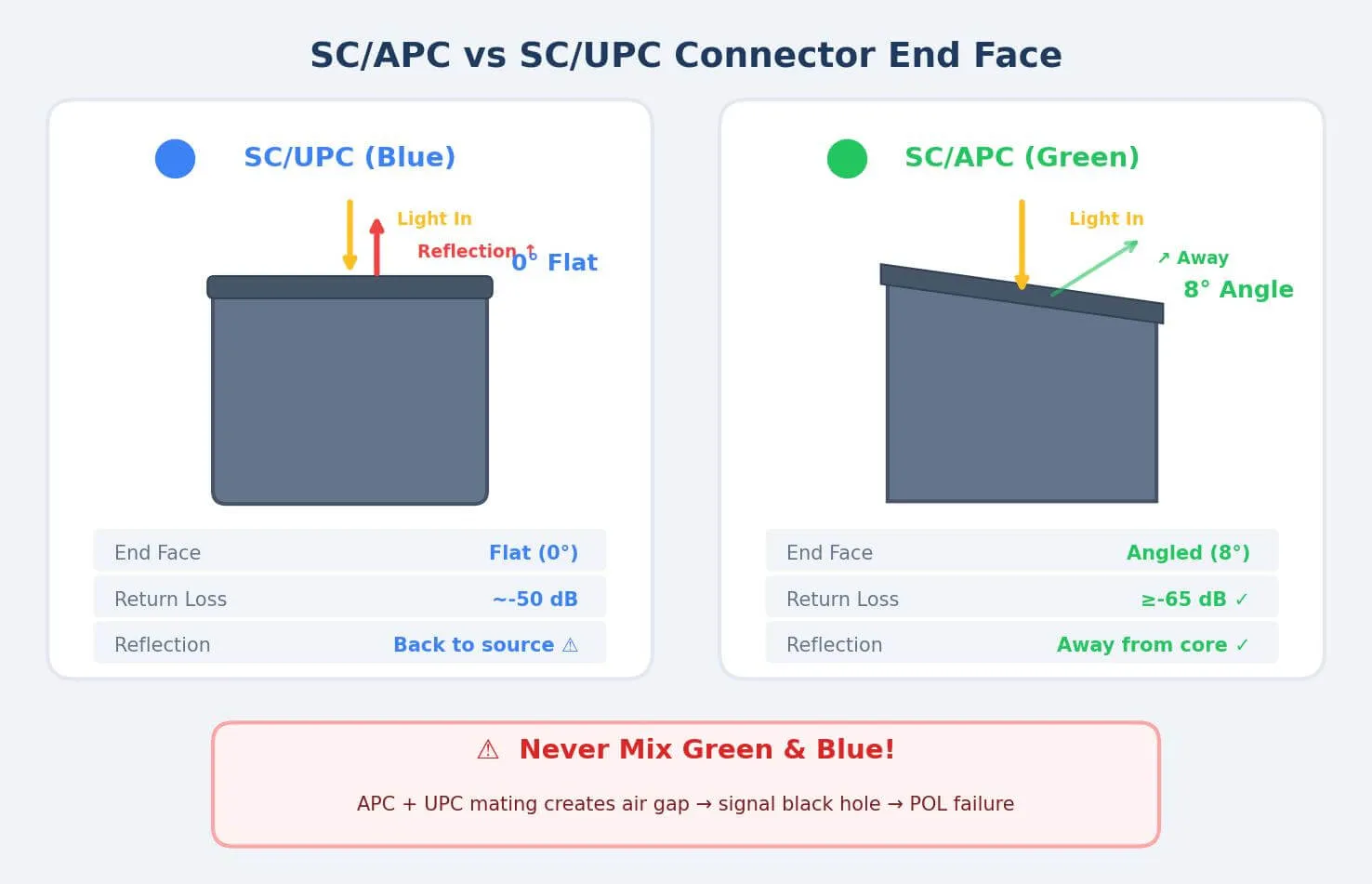

Критичният детайл, който повечето ръководства пропускат: POL използва SC/APC конектори почти универсално. „APC“ означава ъглова ферула за физически контакт-полирана на 8 градуса вместо плоска. Когато светлината удари плоска повърхност (UPC), част от нея отскача право обратно към източника. В двупосочната POL тези отражения създават шум. Над десетки точки на свързване се натрупва шум.

Ъгловата лицева страна на APC отхвърля отраженията далеч от сърцевината. Обратните загуби спадат от ~-50 dB (UPC) до -65 dB или по-добре (APC). Приблизително 30 пъти по-малко отразена светлина го връща. В термините на POL? Разлика между чист сигнал и влошен сигнал.

TIA Fiber Optic Training Council го казва просто: SC/APC е стандарт за пасивни оптични мрежи, тъй като характеристиките на загубата на връщане имат значение в двупосочните системи. Не-предполагайте това-иди SC/APC.

Какво се случва, когато смесите зелено и синьо:

Видяхме това в проект за интелигентен хотел GPON миналата година. Изпълнителят използва SC/APC (зелено) при -изходите на разпределителя на нивото на пода-правилно. Но след това даде на стаите SC/UPC (сини) пач кабели за ONT връзките. Физически се включва. Електрически? Бедствие.

Ъгловата повърхност, срещаща се с плоска повърхност, създава малка въздушна междина. Контактната площ се свива почти до нищо. Възвратните загуби рязко намаляват. Отразената оптична мощност задейства аларми за високо-отражение в OLT. Още по-лошо-когато 1550nm CATV сигнал премина с по-висока мощност, отраженията на въздушната междина накараха ONT в крайните стаи да изпадат офлайн многократно. Гостите се оплакаха. Ръководството изпадна в паника. Поправката изисква повторно-издърпване на свързващи кабели за 200+ стаи.

В изцяло{0}}оптична мрежа зелено-в-синьо не е „малко по-бавно“. Това е сигнална черна дупка. Това увеличение от 1 dB на вмъкнатата загуба изглежда малко-но при разделена връзка 1:64 това е сламката, която разбива системата.

Решения за реално разполагане

Гръбнакът от центъра за данни до първия сплитер.Това е вашата магистрала. Всичко протича през него. POL означава еднорежимна OS2 с SC/APC-без обсъждане. Но клас кабел, предварително-терминиран срещу полеви-терминиран, брой резервни влакна? Все още има решения.

За писти под 2 км (повечето гръбнаци на кампуса), стандартната OS2 се справя със задачата. Първокласни фибри с ниска-загуба? Прекалено, освен ако не налагате изключително дълги вериги на сплитери или планирате 25G-PON надстройки. Загубата на вмъкване на конектор трябва да остане под 0,3 dB-посочете това във вашето RFQ, изисквайте доклади от тестове.

Предварително завършените магистрални кабели струват повече, но спестяват време за инсталиране. За болници или университети, където минимизирането на смущенията има значение? Струва си. Ново строителство с свободно време? Прекратяването на полето работи добре. За край-с висока плътност в OLT,оптични конекторипредназначени за приложения за -монтиране в стелажи, улесняват идентифицирането на портовете и достъпа по време на поддръжка.

Разпределителни кабели от сплитери до ONT.

Ето къдеFTTO влакнести конектористават интересни. Нито един кабел-32 кабела от всеки сплитер до 32 места. Умножете по броя на разделителя. Кампусът със среден размер може да има 50+ сплитери, обслужващи 1,500+ крайни точки. Много конектори.

SC/APC остава по подразбиране. Но първо проверете спецификациите на ONT-някои по-нови модели използват LC/APC портове. Ако е така, можете да прекарате LC{3}}крайни кабели навсякъде (по-чисто) или да използвате SC-LC хибридни адаптери на сплитера (добавя точки на свързване). Като цяло препоръчваме първия вариант. Всеки адаптер е потенциална точка на повреда.

Защо качеството на конектора има значение в мащаб:

Разлика от 0,1 dB на конектор звучи тривиално. Умножаване в стотици връзки-не е. Типичната 1:32 POL архитектура има ~28 dB общ бюджет на загубите. Сплитер яде 15-17 dB. Затихването на кабела отнема още малко. Това оставя може би 8-10 dB за всички загуби на конектора. Евтините конектори ви тласкат над бюджета при по-дълги периоди.

Традиционен Ethernet гръбнак (когато не правите POL).Не всеки е готов за POL. Обновяване на съществуваща инфраструктура? Бюджетни ограничения? Традиционният комутируем Ethernet все още работи. Все пак различни решения за влакна.

Под 300 метра-от-до-етаж, съседни сгради-OM4 multimode с LC duplex има икономически смисъл. Спестяванията на трансивър (SR срещу LR модули) се добавят при свързване на десетки комутатори. Смятането се обръща на 300+ метра. Мултирежимът се бори, особено при по-високи скорости.Използване на един режим в Campus Networkinter-изграждането на връзки дава неограничен свободен капацитет. Инсталирайте веднъж, поддържайте 10G, 100G, 400G-каквото следва.

LC/UPC (не APC) работи добре за Ethernet точка-до-точка. Няма двупосочен WDM, така че не са необходими допълнителни разходи за APC и грижа за боравене.

Връзки към настолен компютър и решение за заграждение на зони

FTTO означава, че влакното достига до бюрото. Различна среда от център за данни. Кабелите се ритат. Върху тях се търкалят столове. Почистващият персонал блъска нещата. TheРъководство за избор на оптичен конекторза настолен компютър дава приоритет на издръжливостта.

Нечувствителното-влакно (BIF) не-подлежи на обсъждане. Стандартното влакно губи сигнал при тесни завои. Радиусите на огъване на дръжките BIF са 7,5 mm-по-здрави от малкия ви пръст. Предварително-нарязаните кабели за свързване (2m, 3m, 5m) спестяват време в сравнение с терминиране на място на всяко бюро. Разликата в разходите е минимална, избягва променливостта от неудобни позиции за инсталиране.

Предизвикателството отворен офис:

В проект за голяма интернет компания-напълно отворен офис оформление-дизайнерът отказа да монтира каквито и да било видими кабелни скари върху опорните колони. Директното маршрутизиране от гръбнака до всяко бюро означава оптично влакно навсякъде. Кошмар за поддържане.

Нашето решение: Зонални шкафове в таванския пленум или под повдигнатия под. Прокарайте много-влакнести MPO стволове от гръбнака към всяка зонова кутия. Вътре в кутията излезте до LC Uniboot пач кабели, обслужващи 6-8 близки работни станции.

Изплащането? Когато работните станции се движат (а те винаги се движат), вие не докосвате опорното влакно в тавана. Просто сменете 3-метровия пач кабел в зоновата кутия. Оценката на нашия клиент: 70% намаление на разходите за труд за MAC (преместване/добавяне/промени). Над 3 години реорганизации на офиси, това се събира.

Критична подробност: в кутии с тясна зона конекторите LC Uniboot или Push-Pull Tab са задължителни. Когато са включени 12 пач кабела, стандартните LC конектори не оставят достатъчно място за пръстите, за да премахнете каквото и да било. Научихме това по трудния начин при проект за модернизация-трябваше да изключим половината кутия само за достъп до един кабел.

Въпросът за парите

Всеки пита за цената. Отговорът зависи от вашата времева рамка. POL струва повече предварително (OLT и ONT не са евтини), но спестява драстично всичко останало-особено след 10 години.

Груба разбивка за 500 крайни точки. Това са прогнози за индустрията, а не гарантирани оферти-вашият пробег варира в зависимост от доставчика, региона, спецификата.

Където POL спестява най-много: пространство и мощност. Традиционните мрежи се нуждаят от IDF шкафове на всеки етаж-превключватели, UPS, климатик. POL заменя всичко това с пасивни разклонители, които не се нуждаят от захранване, без охлаждане, побирайки се в стенна-кутия с размерите на учебник. FTTO документите на Huawei твърдят, че 50-70% намаление на мощността-това е маркетингова цифра, приемете я подходящо скептично, но посоката е реална. По-малко активни устройства означава по-малко електричество и по-малко топлина за отстраняване.

Мръсотията е вашият враг (Урокът за 500 $)

Нещо, което брошурите за продажба не подчертават: замърсяването е водещата причина за повреди на оптичната мрежа. Не повреда на оборудването. Без повреда на кабела. Мръсотия.

Едномодовото влакно има сърцевина от 9-микрометра. Невидим за окото ви прах блокира 10%+ от пропускането на светлина. Маслото за пръстови отпечатъци създава достатъчно загуби, за да прекъсне връзката. В POL системи с ограничени бюджети за връзки, замърсяването в няколко точки каскадно се превръща в проблеми в цялата мрежа.

$500, които се превърнаха в $5000:

Проект за кампус в Югоизточна Азия. Клиентът намали приблизително $500 в професионални почистващи комплекти от бюджета. „Просто използвайте капачки за прах и внимавайте.“ Позволено на работници да монтират без подходящо оборудване за проверка.

Една седмица след предаването, приблизително 15% от връзките показват необяснима загуба на пакети. Инженерният екип трябваше да се върне с OTDR оборудване, да издърпа конекторите един по един, да инспектира всеки край. Констатация: повечето замърсени накрайници са били надраскани от прахови частици по време на монтажа. Необратими щети.

Окончателна сметка: ~100 сменени кабела за свързване ($2000 материали), три дни труд за двама техници ($3,000+), плюс увреждането на репутацията от неуспешно предаване. "Икономиите" от $500 им струват 10 пъти.

Крайната страна на конектора за влакна е по-крехка от очната ябълка. При 400-кратно увеличение частица прах изглежда като кратер на Луната. Ако не купувате инструменти за почистване, утроете бюджета за ремонт.

Прегледът преди чифтосване е задължителен. 400x оптичен микроскоп струва няколкостотин долара и предотвратява хиляди при отстраняване на проблеми. Всеки конектор е инспектиран преди включване-по време на инсталиране и всякаква поддръжка. Протокол за почистване: първо избършете на сухо (без власинки), мокро почистване с 99%+ изопропилов алкохол, ако е необходимо, изсушете отново, проверете отново. Отнема 30 секунди. Пропускането отнема часове, за да се диагностицира по-късно.

Планиране за това, което следва

Кампусните влакна издържат 15-25 години. Кабелът, който инсталирате днес, все още ще бъде там, когато технологиите, които не сме измислили, станат стандарт.

Добри новини за POL: физическият слой поддържа цялата пътна карта. Текущият GPON работи с 2,5 Gbps надолу по веригата. 10G-PON (XGS-PON) вече е наличен. 25G-PON в изпитания. 50G-PON в разработване на стандарти. Всички използват едни и същи влакна и съединители-само OLT и ONT оборудването се променя.

OFS Optics отбелязва, че докато многомодовият се справя адекватно с повечето корпоративни разстояния, предимствата на честотната лента на единичния режим стават по-изразени с увеличаване на скоростите на данни. Те признават тенденцията към единичен режим, тъй като премиите за приемо-предаватели намаляват.

A Пълен оптичен кампусизграден на базата на единичен режим, поддържа Wi{0}}Fi 7 backhaul (multi-gigabit на AP), 8K видеонаблюдение, IoT гъстоти, които не можем да предвидим-без да докосваме кабелите. Това е стойността на правилната инфраструктура от първия път.

Какво да поставите във вашия RFQ

Когато намирате съединители за aРъководство за POL кабели-съвместимо внедряване, посочете тези минимуми:

Вмъкната загуба: по-малка или равна на 0,25 dB типично, по-малка или равна на 0,35 dB макс.

Възвратна загуба (APC): По-голяма или равна на 65 dB

Ферула: Циркониева керамика

Цикли на свързване: По-големи или равни на 500 с по-малка или равна на 0,2 dB промяна

Документация: Индивидуални резултати от тестове или сертификати за партиди

За-критично внедрявания, доставчиците с-собствено производство (а не търговски компании, снабдяващи множество фабрики) осигуряват по-постоянно качество.Evolux Fiberпредлага фабрично-директни продукти с документация за тестване, изисквана от корпоративните POL проекти.

Резервни съотношения, които си струва да се предвидят: 5-10% за предварително-прекратени модули, 15-20% за съединители, които могат да се инсталират на място (отчитат неизправности при терминиране), 10-15% за пач кабели за работа с MAC за първата година.

Бърза справка

Преминаването къмПълен оптичен кампусархитектурата се ускорява, тъй като предприятията откриват оперативни и енергийни спестявания. Независимо дали внедрявате POL за нова сграда или обновявате традиционната инфраструктура, решенията за свързване, които вземате по време на инсталацията, определят надеждността за следващите десетилетие или две. Оправете ги правилно от първия път.

препратки:

1. Съвет за обучение по оптични влакна на TIA (tiafotc.org) - Пасивни оптични локални мрежи

2. OFS Optics (ofsoptics.com) - Избор на едномодово срещу многомодово влакно

3. Huawei Enterprise (e.huawei.com) - Документация за FTTO Solution

4. Общност на FS.com - Дискусии за загуба на връщане в PON приложения
