Бърз конектор срещу Fusion снаждане: Кое има смисъл за FTTH?

При внедряването на FTTH изборът между бърз конектор за оптични влакна и сплайсинг чрез синтез се свежда до това къде в мрежата прекъсвате, колко капки трябва да активира вашият екипаж на ден и дали тази връзка ще седи на закрито или ще се пече във въздушно затваряне през следващите петнадесет години. Бързите конектори вкарват техник в и извън помещенията на абоната за по-малко от минута на терминиране. Снаждането чрез синтез създава постоянна връзка стъкло-към-стъкло, която нищо друго освен багерна лопата няма да наруши. Повечето оператори в крайна сметка използват и двете -, но знанието къде точно да начертаят тази линия е това, което разделя чистото, печелившо внедряване от това, което генерира камиони с години.

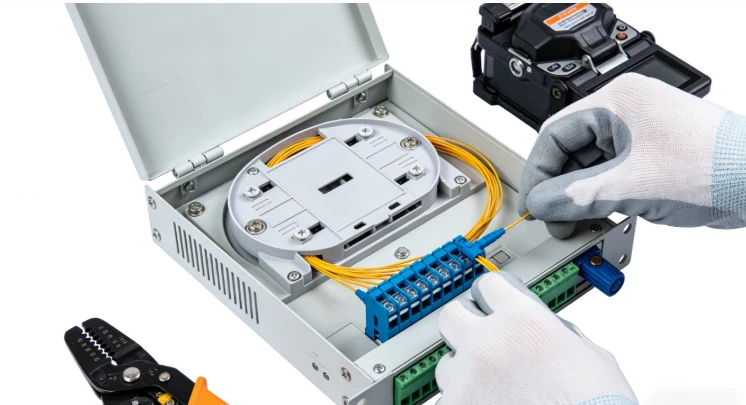

Какво е бърз конектор в FTTH?

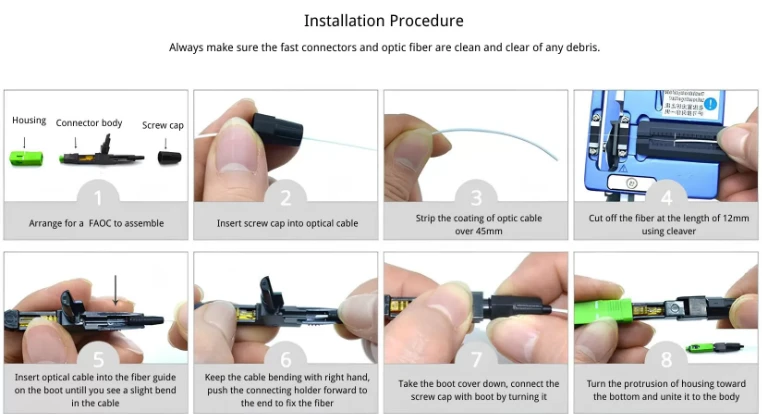

Бързият съединител -, наричан също полеви-съединител за инсталиране или механичен съединител за снаждане -, е предварително-полирано терминиращо устройство с късо влакнесто влакно и керамична накрайник, вече поставени вътре в корпуса. Техникът оголва и разцепва входящия кабел, плъзга голото влакно в механизъм за подравняване на V-жлеб и го заключва към фабричния щифт. Index-съответстващият гел преодолява микроскопичната въздушна междина между двата края на влакното, поддържайки отражението на Френел и загубата на вмъкване в рамките на спецификацията.

Целият процес отнема приблизително 30 до 60 секунди, след като техникът намали ритъма. Без електричество, без сплайсър, без термосвиваема фурна. Аоптичен бърз конектор SCс UPC полиране обикновено измерва около 0,2 dB вмъкната загуба и обратна загуба над 50 dB. Вариантът APC избутва обратната загуба над 60 dB - и това разграничение има повече значение, отколкото повечето спецификации показват, тъй като PON архитектурите са чувствителни към обратно-отражение в OLT приемника. Според нашия опит с доставянето на конектори в GPON и XGS-PON проекти, SC/APC е това, към което инсталаторите достигат по подразбиране от страна на абоната. UPC се появява най-вече при прекъсвания на Ethernet от точка-до{10}}точка или наследени инсталации, където съществуващата инфраструктура е изградена около UPC адаптери.

За екипи, работещи с голям-обем активиране на последната-миля - жилищни блокове, сгради в кампуси, селски FTTH, където самият камион струва повече от конектора - бързите конектори преместват пречките от оборудването към чистата работна производителност.

Как работи Fusion Splicing и защо все още притежава гръбнака

Снаждането чрез синтез свързва трайно два края на голи влакна, като ги стопява заедно в електрическа дъга. Прецизно ножче създава плоска крайна повърхност, а двигателите за подравняване на сплайсера привеждат двете сърцевини в под-микронна регистрация, преди дъгата да се запали. Резултатът е непрекъснат стъклен път с внесена загуба рутинно под 0,05 dB и обратна загуба над 60 dB.

Това ниво на производителност не е близо до това, което всеки механичен метод може да осигури постоянно. В магистрални линии, захранващи кабели и преносни сегменти, където всяка десета от децибела се смесва в десетки точки на снаждане, снаждането чрез синтез е единствената сериозна опция. Самата връзка е физически здрава - след като бъде защитена с термо-свиваема втулка вътре в запечатана капачка, снаждането чрез сливане се справя с влага, термични цикли и вибрации без влошаване.

Режийните разходи обаче са реални. Фюжър-сплайсър за подравняване на ядро, високо-прецизен нож и подготвителният комплект струват заедно от няколко хиляди до доста над десет хиляди долара. Всяко снаждане отнема две до четири минути, включително подготовка и защита, а снаждането се нуждае от заредена батерия или променливотоково захранване. Нуждаете се и от чиста, стабилна повърхност, върху която да работите -, която не винаги е достъпна на стълб или в тясна дупка за ръце.

Оптична производителност: къде разликата има значение и къде не

Повечето сравнителни статии подреждат числата на вмъкнатите загуби един до друг и спират дотук. Реалността е по-пластова.

Фузионното снаждане постоянно достига под 0,05 dB на съединение; добре{1}}поддържано оборудване често пада на 0,02 dB при единичен режим. Бързите конектори са между 0,2 и 0,3 dB при нормални полеви условия. При спад на единичен абонат с една или две точки за прекратяване, тази разлика - около 0,15 до 0,25 dB - почти никога не застрашава съответствието на бюджета на връзката. GPON клас B+ позволява до 28 dB обща загуба на пътя между OLT и ONT. Жилищният падащ кабел обикновено представлява малка част от този бюджет, така че приносът на конектора е в границите.

Възвратната загуба е мястото, където изборът на тип конектор е по-важен от метода на терминиране.SC APC бързи конекторипостигане на обратна загуба над 60 dB, което е достатъчно за GPON и XGS-PON. UPC вариантите са около 50 dB - добре за данни-само Ethernet, но потенциален проблем, ако има аналогово CATV наслагване (RF над стъкло) на същото влакно. Това е една от най-често срещаните грешки при снабдяване, които виждаме: инсталатор грабва UPC конектори, защото са по-евтини на кутия, след което отчита грешки при връщане-загуба по време на тестване за приемане в мрежа, която пренася видео. Ако вашата мрежа изпълнява някаква форма на PON, по подразбиране изберете APC и избягвайте обратното извикване.

По-голямото разделение на производителността се проявява с течение на времето, а не в първия ден. Снаждането чрез синтез е стъкло, слято със стъкло - без гел, без скоба, без движещи се части. Бързият конектор зависи от гел-съответстващ на индекса, който може бавно да се разгради през годините на топлинен цикъл, и механизъм с V-жлеб, който може да се измести при повтарящи се вибрации. В дома на абоната или в запечатана кутия за завършване на оптични влакна това влошаване е минимално. В открит въздушен капак или неотопляем уличен шкаф, снаждането чрез синтез има измеримо предимство на надеждността през пет-до-десет-годишен период на обслужване.

Цена: четири слоя, не един брой

Сравняването на единичната цена на бързия конектор с цената на консумативите за снаждане с синтез пропуска по-голямата част от картината. Истинското сравнение преминава през четири слоя: основно оборудване, консумативи, работно време и дългосрочна-поддръжка.

Бързите конектори се нуждаят от почти нулев капитал. Сатър, стрипер, спиртни кърпички и кутия с конектори - целият комплект се побира в чанта за колан. Всеки съединител струва повече на единица от термо{3}}свиваема втулка за снаждане, но времето за работа за завършване е драстично по-малко. При големи-обемни жилищни FTTH изграждане, където техник активира 15 до 25 капки на ден, спестяванията на труд заливат по-високите разходи за консумативи. Виждали сме ръководители на проекти да съкращават сроковете за активиране с 30 до 40 процента просто чрез превключване на прекратяването на прекъсване на абоната от снаждане с пигтейл към бърз конектор - не защото конекторът е по-добър в абсолютно изражение, а защото премахва настройката на сплайсера, управлението на тавата и зависимостта от захранването от последната миля.

Снаждането чрез синтез обръща икономиката. Предварителните разходи за оборудване са значителни, но разходите за-консуматив за снаждане са незначителни. За оператори, които снаждат стотици влакна в централен офис, разпределителен център или затваряне на снаждане, цената на съединение пада доста под територията на бърз-конектор. Всяка става също така изисква нулево проследяване- - без повторно-прекратяване, без смяна на гел, без почистване.

В продължение на десет{0}}годишен жизнен цикъл на мрежата снаждането чрез термоядрен синтез обикновено печели в сегментите на гръбнака и разпространението спрямо общата цена на притежание. Бързите конектори обикновено печелят в сегментите за достъп и изпускане. Операторите, които изпълняват най-тесните проекти, използват и - и те съзнателно определят кой метод къде отива.

Съпоставяне на метода с мрежовия сегмент

Това е мястото, където общите съвети се разпадат. „Използвайте бързи конектори за падане и сливане за гръбнак“ е вярно като първо приближение, но истинските решения се случват на границите.

Бързите конектори са ясният избор за абонатни термини на закрито. Техникът оголва захранващия кабел, прекратява го, включва го в ONT или стенен контакт, потвърждава светлината с VFL и преминава към следващия модул. Няма сплайсър за разопаковане, няма тава за снаждане за маршрутизиране, няма нужда от захранване. В компилациите на MDU, където десетки единици работят в рамките на едно посещение, това на -единица се ускорява в сериозно компресиране на времевата линия на проекта. Обикновено препоръчваме бързи съединители за всяка крайна точка, която е на закрито, защитена от атмосферни влияния и където нивото на уменията на монтажника може да варира -, което, честно казано, описва повечето-работи от страна на абонатите.

Снаждането чрез синтез принадлежи към точките на агрегиране. Затвори за снаждане, където захранващите кабели излизат към разпределението, шкафове, къдетофиброоптични пигтейлисвържете изходи на сплитер към пач панели, всяка външна връзка, за която се очаква да оцелее без поддръжка в продължение на години. По-високите разходи за-труд за снаждане са оправдани от постоянна, устойчива на атмосферни влияния работа.

Сивата зона е преходът от-към-отвод - точката, в която кабел напуска уличен шкаф или терминал на входа на сграда и минава към абоната. Ако тази крайна точка е запечатана в подходящ корпус и кабелът е предварително-нарязан на дължина, бързият конектор работи. Ако става дума за въздушен кран, открит пиедестал или място с известни температурни крайности, снаждането чрез синтез е по-безопасният залог. Имахме клиенти в Близкия изток и Суб-Сахара Африка, съобщаващи за по-бързо-от-очакваното разграждане на гела в бързи съединители, изложени на продължително високи температури на околната среда - не катастрофална повреда, но достатъчно пълзене на загуба, за да предизвика посещения за поддръжка. В тези среди, намаляването на общия брой снаждания чрезпредварително-съединени модуличесто е по-умно от обсъждането на съединител срещу снаждане във всяка отделна крайна точка.

Аварийното възстановяване е друг сценарий, при който бързите конектори печелят своето. Когато кабел бъде прекъснат и обслужването трябва да се върне в рамките на часове, техникът може да възстанови връзката с бързи конектори незабавно, след което да насрочи постоянно снаждане чрез синтез за следващия прозорец за поддръжка. Този поетапен подход - бърз конектор сега, снаждане чрез синтез по-късно - е стандартна практика сред доставчиците на услуги, които проследяват средното време за ремонт.

Факторът на уменията, който спецификациите не показват

Бързата инсталация на конектора изисква основно боравене с влакна - изолирайте, почистете, разцепете до дължина, заключете в тялото на конектора. Повечето техници дават приемливи резултати след няколко часа практическо-обучение. Най-честият режим на повреда е лошо разцепване или замърсяване на края на влакното, като и двете се появяват веднага при VFL проверка. Когато завършването на бързия конектор е неуспешно, поправката е лесна: издърпайте влакното, повторно-разцепете,-поставете отново.

Снаждането чрез синтез изисква повече. Техникът трябва да подготви влакното при по-строги толеранси, да работи и поддържа устройството за снаждане (включително подмяна на електроди и калибриране), да управлява тарелките за снаждане вътре в загражденията, без да нарушава радиуса на огъване, и да прочете оценката на загубата на устройството за снаждане, за да хване лоши съединения, преди да затвори. Обучението отнема дни; истинското умение се изгражда със седмици работа на терен. На пазарите, където обучените сплайсери са оскъдни - и това включва части от Латинска Америка, Суб-Сахара Африка и Югоизточна Азия - квалифицираната-трудова ръка може да ограничи скоростта на разгръщане повече от наличността на оборудване.

Това е реален фактор при планирането на проекта, а не бележка под линия. Ако вашият график за внедряване зависи от активирането на 500 абоната на месец и имате само двама обучени сплайсери в персонала, прокарването на всяко прекратяване чрез синтез е проблем с планирането. Бързите конектори в края на абоната ви позволяват да разположите по-голям, по-малко специализиран екип за последната миля, докато вашите сплайсери се фокусират върху работата, която всъщност изисква техните умения - затваряния, шкафове и гръбначни съединения.

Издръжливост: комфорт на закрито срещу наказание на открито

Снаждане чрез синтез, защитено вътре в запечатана капачка, е по същество имунизирано срещу разграждане на околната среда. Стъклената връзка не корозира, не абсорбира влагата и не се отклонява оптически. Полевите данни от големите телекоми постоянно отчитат проценти на неизправност на снаждане чрез синтез под 0,1% за десет-годишни прозорци.

Бързите конектори издържат добре на закрито и в защитени външни заграждения. Вътре в абонатни помещения, запечатан стенен контакт или правилно уплътнена клемна кутия, конекторът е изправен пред минимално напрежение и може да издържи пълния експлоатационен живот на мрежата. Рискът се проявява в открити позиции на открито - въздушни капачки, неотопляеми пиедестали, нишки-монтирани корпуси на кранове -, където индекс-съответстващите гел повърхности замръзват-размразяване, а скобата на V-жлеба може да види вибрации,{-задвижвани от вятъра. Подобрените гел формули и херметически затворените корпуси стесниха тази празнина през последните няколко години, но общото правило все още е в сила: ако крайната точка е на открито и не е надеждно запечатана, снажете я чрез синтез.

Бърз конектор срещу Fusion снаждане: Сравнение на спецификациите

За операторите, които изграждат или разширяват FTTH инфраструктура, решението не е кой метод да изберат -, а къде в мрежата принадлежи всеки метод. Постигането на правилната граница поддържа оптичната производителност стабилна, разходите за инсталиране под контрол и главоболията за поддръжка до минимум. Независимо дали снабдяватеоптични конекториза широко{0}}разгръщане или избиранепигтейли за накрайници на тавата за снажданев разпределителен шкаф правилният компонент на всеки слой е това, което разделя мрежа, която преминава теста за приемане, от тази, която остава надеждна през десетата година.
