Брониран MPO/MTP пач кабел обгръща стоманена-тръба или-подсилена обвивка с кевлар-около много-влакнеста сглобка, за да издържи на натоварвания от смачкване, излагане на гризачи и среда с висока-вибрация. Стандартният MPO магистрален кабел използва по-лека конструкция с двойна-обвивка, оптимизирана за чисти, климатично-контролирани пътеки на центъра за данни. Изборът между тях зависи от това къде ще живее кабелът, с колко физическо насилие ще се сблъска и дали вашият бюджет за връзка може да поеме малко по-висока загуба на вмъкване от по-дебелата конструкция на бронирания дизайн.
Защо това сравнение има значение точно сега
Архитектите на центрове за данни правеха просто обаждане: магистрални кабели за гръбначни трасета, свързващи кабели за къси скокове вътре в шкаф. Това разграничение все още е в сила, но физическата среда около оптичната инфраструктура се е променила. Крайните внедрявания избутват MPO модулите във фабричните подове, контролните стаи за минно дело и откритите 5G убежища, където стандартен магистрален кабел би се провалил в рамките на месеци. Междувременно хипермащабните оператори, които опаковат хиляди 400G и 800G връзки в една зала, се нуждаят от всяка десета от dB, която могат да спестят -, което означава да се обърне голямо внимание дали бронираната обвивка добавя ненужно затихване на защитен път.
Истинският инженерен въпрос не е кой кабел е "по-добър". Това е кой кабел отговаря на механичните и оптични изисквания на конкретен сегмент на връзката.
Където принадлежи всеки тип кабел
Преди да сравните спецификациите, помага да помислите от гледна точка на сценарии за внедряване. Околността на кабела -, а не неговият списък с функции - трябва да ръководи всяко решение за избор. Всеки сценарий по-долу също маркира механичните и оптическите фактори, които трябва да претеглите, така че логиката за оценка е вградена в контекста, вместо да стои в отделен контролен списък.

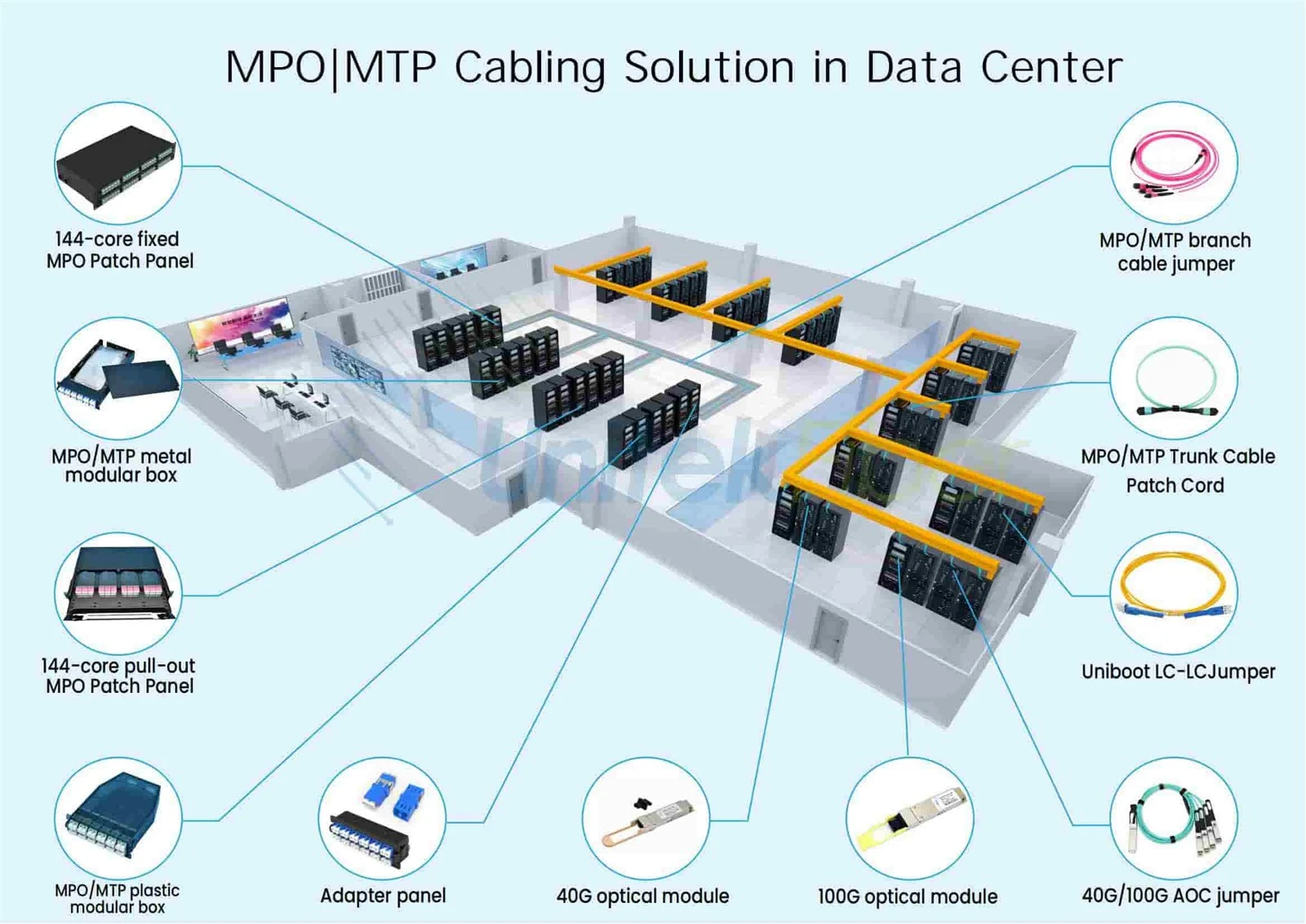

Във вътрешността на шкаф за-центр за данни с контролиран климат, стандартните MPO магистрални кабели са правилният избор. Околната среда е чиста, температурно-стабилна и физически защитена. Кабелите тук са подложени само на умерени натоварвания на опън по време на монтажа, случайно странично налягане от съседни кабели и вибрации от HVAC. Дву{5}}слойна обвивка - вътрешна арамидна прежда плюс външна обвивка с LSZH или-клас - се справя с всичко това удобно, като същевременно отговаря на механичните изисквания на IEC 60794 и TIA-568. Използването на бронирани кабели в тази настройка добавя цена, тегло и диаметър, без да осигурява значително подобрение на надеждността. Магистралните кабели с 24 или 48 влакна ефективно свързват гръбначния-към-пластови комутаторни слоеве с помощта на QSFP28 или QSFP-DD оптика, а техният по-малък външен диаметър от 3,0 mm поддържа лесното насочване през високоплътни ленти за управление на кабели.
Между{0}}гръбначните бягания под повдигнат под изискват повече обмисляне. Едно модерно съоръжение с уплътнени кабелни скари може да разчита на стандартни канали. Но по-старите сгради с открити пътеки под повдигнати подови плочки разказват различна история - пешеходен трафик, търкалящи се колички и случайна активност на гризачи създават опасности от смачкване и протриване, които конструкцията с двойна-обвивка никога не е била проектирана да понесе. Ако имате документирани инциденти с вредители или пътищата ви са споделени с тежко оборудване, само това оправдава бронирани MPO възли на опорни сегменти. Въпросът за вземане на решение тук е ясен: огледайте пътя, оценете реалистичните механични заплахи и оставете физическите доказателства да ви водят.
Индустриалните и крайни среди оставят малко място за дебат. Фабричните подове излагат кабелите на постоянни вибрации от машини. Контролните стаи за добив водят до замърсяване с частици и температурни крайности. Външните 5G шкафове преминават през условия на замръзване-размразяване и UV излагане. Разгръщането на военни полета комбинира всичко по-горе с риск от удар. При тези настройки, номиналният работен обхват на стандартния магистрален кабел от −20 градуса до +60 градуса и неговата грубо 100–200 N устойчивост на смачкване са просто недостатъчни. Бронираните MPO пач кабели, оценени от -40 градуса до +75 градуса и способни да издържат над 1000 N на странична сила на смачкване, не са първокласно надграждане тук - те са базово изискване. Ако връзката ви преминава през пространство, в което липсват традиционните защити на центъра за данни, бронираната опция премахва режим на повреда, който никакво внимателно управление на кабелите не може да елиминира напълно.
Къси кръстосани{0}}свързващи лепенки в шкаф - обикновено под два метра между касети, адаптерни панели и трансивъри - предпочитат стандартаMTP/MPO многомодови пач кабели. Околната среда е напълно затворена, кабелът едва се борави след първоначалната инсталация, а гъвкавостта е по-важна от устойчивостта на смачкване. Армираната твърдост всъщност може да работи срещу вас в тесни кутии, където радиусът на огъване е от първокласно значение.

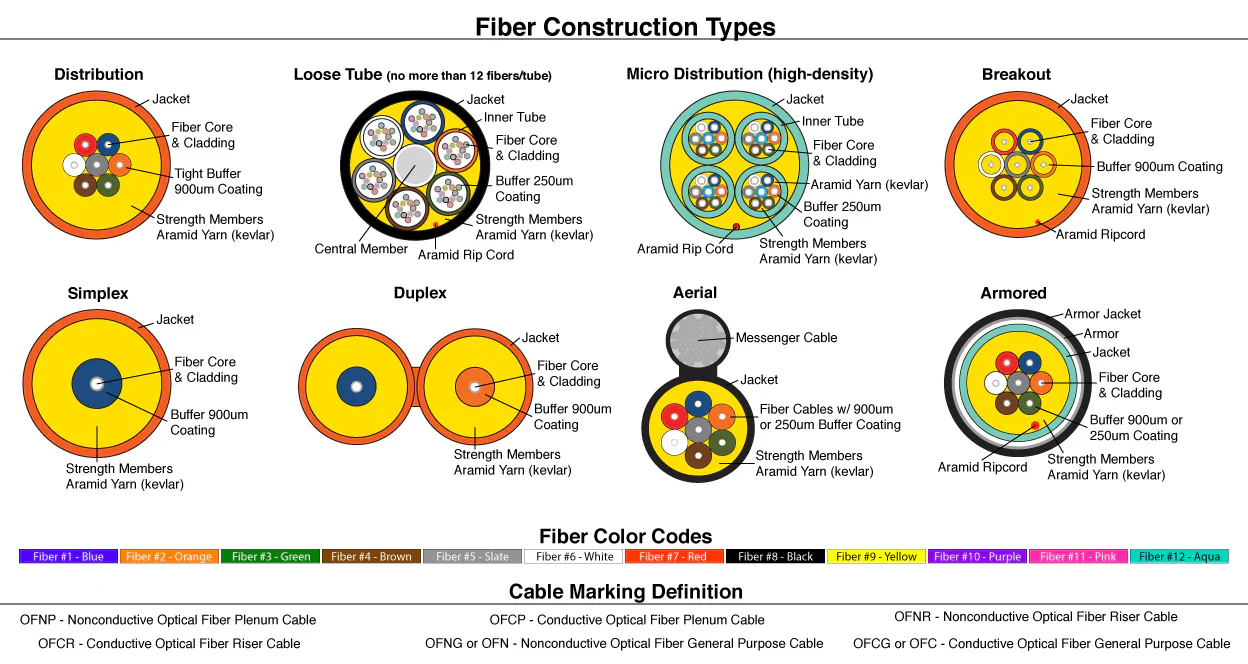

Какво всъщност има вътре във всеки кабел
Стандартният MPO магистрален кабел обикновено включва от 12 до 144 влакна в своята двуслойна-обвивка. TheMTP/MPO OM3 влакнест пач кабелв стандартна форма е с външен диаметър приблизително 3,0 mm. Двата края са фабрично-завършени с прецизно-полирани MT накрайници - 8, 12 или 24 влакна на конектор - и всеки комплект се доставя с индивидуални тестови доклади, показващи вмъкната загуба на канал. Конструкцията е умишлено минимална: достатъчно защита за контролиран вътрешен път, който поддържа ниско тегло и прави лесно боравенето в гъсти кабелни скари.
Бронираните MPO/MTP пач кабели въвеждат гофрирана стоманена тръба или блокираща алуминиева броня между снопа от влакна и външната обвивка. Някои конструкции наслояват арамидна прежда върху стоманен якостен елемент, повишавайки устойчивостта на смачкване до приблизително десет пъти по-голяма от тази на стандартните конструкции. Това наистина увеличава външния диаметър до 4,0–5,0 mm и добавя тегло. Въпреки това модерните бронирани конструкции остават изненадващо гъвкави. Един добре-проектиран брониран MPO кабел може да постигне минимален радиус на огъване от около 50 mm, което е работещо в повечето среди със структурно окабеляване. Основната разлика при производството е дали буферният слой се намира между бронята и лентата с влакна - без него твърдата броня може да притисне влакната в точките на огъване и да въведе микро-загуба на огъване, която не би се появила при тест за загуба на вмъкване на прав-кабел.
Бронята струва ли ви сигнал?
Самото бронирано яке не увеличава директно загубата на вмъкване в интерфейса на конектора. Загубите при вмъкване зависят от геометрията на накрайника, подравняването на влакната и качеството на полиране на крайната повърхност -, а не от това какво е увито около тялото на кабела. MTP конектор с ниски -загуби на брониран модул все още достига 0,15–0,25 dB на свързана двойка, когато е правилно произведен, идентичен на същия конектор на стандартен багажник. При дължини на вълните 400G SR4 и двата вида кабели, използващи еквивалентни степени на съединители, осигуряват функционално идентични загуби - обикновено 0,15–0,35 dB за многомодови OM4 модули.
Където бронята може да въведе наказание е микро-огъването. Ако стоманената тръба е лошо произведена или кабелът е прокаран със завои, по-здрави от посочения минимум, бронята се притиска към лентата с влакна и се появява затихване на микро-огъване. Това е проблем с качеството на производството и проблем с дисциплината на монтажа, а не присъщо свойство на бронираната конструкция. Когато оценявате бронирани MPO кабели, винаги изисквайте данните от теста за-затихване на огъване - не само сертификата за загуба на статично вмъкване-. Всеки доставчик, който предоставя само прави-числа за загуба на кабел, може да крие проблем с микро{10}}огъване. За по-задълбочено разбиране на това как класовете влакна влияят върху бюджетите за загуби,Сравнение на многомодови влакна OM1 до OM5осигурява полезен контекст за модалната широчина на честотната лента и характеристиките на затихване в различни класове влакна.
Това също така означава, че за всеки сегмент на връзката, където бюджетът ви за оптични загуби е ограничен - като дълъг обхват 400G SR4, натискащ близо до 100-метра OM4 лимит -, трябва да вземете предвид риска от затихване на огъване на бронирания кабел, ако пътят на маршрута включва тесни завои. Ако пътеката е права и просторна, бронята няма да ви струва нищо оптически. Ако пътят принуди кабела да премине през няколко тесни ъгъла, присъщата гъвкавост на стандартния кабел може действително да осигури по-ниски общи загуби на връзка на практика.
Механична защита в детайли
Стандартните магистрални кабели MPO се справят с напреженията, открити в среди със структурно окабеляване: умерени натоварвания на опън по време на издърпване на инсталацията, страничен натиск от кабелни снопове в споделени скари и ниско{0}}ниво на вибрации от сградни системи. Дизайнът с двойна-обвивка, подсилен с арамидна прежда, отговаря на механичните изисквания на IEC 60794 и TIA-568 за окабеляване на закрито. Това не са чупливи кабели - те просто са проектирани за условията, които действително ще срещнат в добре управлявано съоръжение.
Бронираните възли са насочени към различен профил на заплаха. Стоманеният или алуминиевият слой издържа на смачкващи сили, които биха деформирали трайно стандартна обвивка. Подвижни столове на повдигнат-под, тежки колички в склад, зъби на гризачи в съоръжение, където контролът на вредителите е несъвършен - това не са теоретични рискове; те са документирани режими на повреда, с които екипите за поддръжка на влакна се сблъскват редовно. Някои бронирани MPO дизайни издържат над 1000 N сила на странично смачкване, пет до десет пъти повече от капацитета на стандартните конструкции. Разширеният температурен диапазон (–40 градуса до +75 градуса спрямо −20 градуса до +60 градуса за типичните вътрешни шахти) допълнително разграничава двете за всяко внедряване извън-климатично контролирани пространства.
Когато преценявате дали конкретен сегмент се нуждае от броня, пребройте физическите рискови фактори по действителния път на кабела: излагане на смачкване или удар, документирана активност на гризачи или вредители, отклонения на температурата или влажността извън нормите на закрито и дали силите на прокарване се огъват по-плътно от 50 mm. Два или повече от тези фактори на един сегмент от пътеката правят силен аргумент за бронирана конструкция. Ако пътят е напълно затворен, климат-контролиран и без механични опасности, стандартният магистрален кабел осигурява същата оптична производителност с по-малко обем и цена.
Полярност и съвместимост
И бронираните, и стандартните MPO модули следват едни и същи методи за полярност TIA-568 - Тип A (прав-през), Тип B (обърнат) и Тип C (обръщане по двойка). Слоят на бронята не засяга подравняването на щифтовете, конфигурацията на пола или оперативната съвместимост на конектора. Женски брониран MPO-12 кабел се свързва с мъжки стандартен MPO-12 адаптерен панел без проблем със съвместимостта и можете свободно да смесвате бронирани и стандартни сегменти в рамките на една и съща връзка, стига броят на влакната, типът на полярността и степента на съединителя да съвпадат.
Едно практическо съображение, което си струва да се отбележи: тъй като бронираните кабели са по-твърди, планирайте внимателно ориентацията на конекторите в тесни кутии. Ключ-нагоре до ключ-надолу чифтосване в гъсто населено мястоMPO/MTP оптичен адаптерен панелможе да изисква допълнително разстояние, когато бронята на кабела предотвратява тесните завои, с които стандартните кабели се справят лесно. Това не е проблем със съвместимостта - това е детайл за планиране на управлението на кабелите, който може да спести значително разочарование по време на инсталирането, ако се обърне внимание на чертежа на стелажа, преди кабелите да пристигнат на място.
За приложения за прекъсване, където MPO магистрала се захранва в отделни дуплексни връзки,Кабелни снопове MTP/MPO към SC или LCосигуряват прехода и същата бронирана-срещу-стандартна оценка се прилага за сегмента за пробив въз основа на неговата физическа среда.
Често задавани въпроси
В: Мога ли да смесвам бронирани MPO пач кабели със стандартни MPO кабели за магистрални кабели в една и съща връзка?
A: Да. Бронираните и стандартните MPO модули използват идентични MTP/MPO конектори, съвместими с IEC 61754-7 и TIA-604-5. Женски брониран кабел се свързва с мъжки стандартен багажник чрез всеки съвместим адаптерен панел. Бронята засяга само тялото на кабела, но не и оптичния интерфейс. Уверете се, че и двата модула имат еднакъв брой влакна, тип полярност и клас на съединителя (стандартен или с ниски загуби), за да избегнете несъответстващи загуби при вмъкване.
Въпрос: Бронираното яке влияе ли върху процедурите за почистване и проверка?
О: Не. Краят-на конектора е идентичен при бронираните и стандартните модули. Използвайте същия MTP-специфичен тип макара-или почистващ препарат за касета, проверявайте с 200x+ влакнест обхват преди всяко свързване и дръжте капачките за прах на място, когато конекторите не се използват. Бронята няма отношение към замърсяване на накрайника или достъп за почистване.
В: Какъв брой влакна има в бронираните MPO/MTP кабели?
О: Бронираните MPO кабели обикновено се предлагат в конфигурации с 8-влакна, 12 влакна и 24 влакна, съответстващи на стандартните бройки, използвани в 40G, 100G, 200G и 400G паралелни оптични устройства. Някои производители предлагат бронирани стволове с 48 влакна и по-голям брой за гръбначни приложения, въпреки че наличността варира. Версиите с 12 и 24 влакна покриват огромното мнозинство от центрове за данни и случаи на индустриална употреба.
Въпрос: Подходящ ли е брониран MPO кабел за пленумни пространства?
О: Зависи от рейтинга на якето. Самият слой броня не определя степента на огън - го прави материалът на външната обвивка. Бронираните MPO кабели се предлагат с опции OFNP (пленум), OFNR (повдигач) и кожух LSZH. Винаги се уверявайте, че степента на пожар на кабела отговаря на изискванията на вашия строителен кодекс, преди да го инсталирате в -зони за управление на въздуха.
Въпрос: Как се сравняват вмъкнатите загуби между бронираните и стандартните MPO кабели при 400G SR4 дължини на вълната?
О: Когато и двата кабела използват еквивалентни класове MTP конектори (напр. ниски-загуби или елитни), вмъкнатите загуби за свързана двойка са функционално идентични - обикновено 0,15–0,35 dB за многомодови OM4 модули. Бронята не влошава оптичните характеристики на ниво конектор-. Единственият сценарий, при който бронята може да доведе до допълнителни загуби, е ако кабелът е прокаран под неговия минимален радиус на огъване, причинявайки затихване на микро-огъване във влакното. Спазването на посочения от производителя радиус на огъване елиминира този риск.
