Какво е ODF? Обяснена оптична разпределителна рамка

Оптичната разпределителна рамка, обикновено съкратена до ODF и понякога наричана оптична разпределителна рамка, е структурираната точка, където оптичните кабели се прекратяват, снаждат, залепват и защитават. Ще намерите ODF в телекомуникационни помещения, FTTH мрежи, центрове за данни, корпоративни сгради и индустриални комуникационни системи. Това ръководство е написано от гледна точка на инженери, които поддържат проекти за оптична разпределителна мрежа (ODN) и достъп до оптични влакна, така че целта е не само да се изброят съществуващите типове ODF, но и да ви помогне да съпоставите рамка с вашия брой влакна, пространство за инсталиране, формат на конектора, изисквания за снаждане и дългосрочен-план за разширяване.

Когато купувачите сравняват опции, практическият въпрос рядко е "какви видове са налични?" Обикновено е "кой тип ODF всъщност пасва на моя сайт и какво трябва да потвърдя с доставчика, преди да направя поръчката?" Разделите по-долу отговарят и на двете, а статията завършва с ръководство за избор, контролен списък със спецификации, работещи примери за конфигурация и ЧЗВ.

Какво еОптична разпределителна рамка(ODF)?

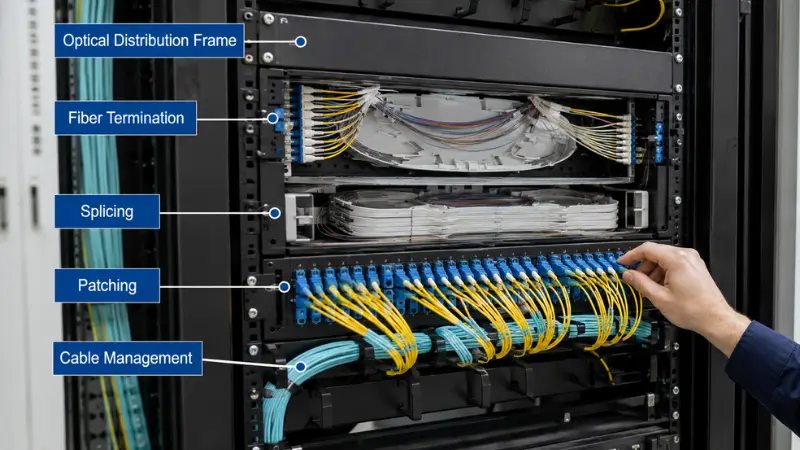

Оптичната разпределителна рамка е кутия за управление на влакна, използвана за прекратяване, снаждане, залепване, защита и организиране на оптични влакна. Входящите кабели се свързват с изходящи влакна, пигтейли, кабели за свързване или пасивни компоненти като сплитери и всяка връзка се съхранява етикетирана, защитена и достъпна за поддръжка, вместо да се оставя разхлабена в кутия.

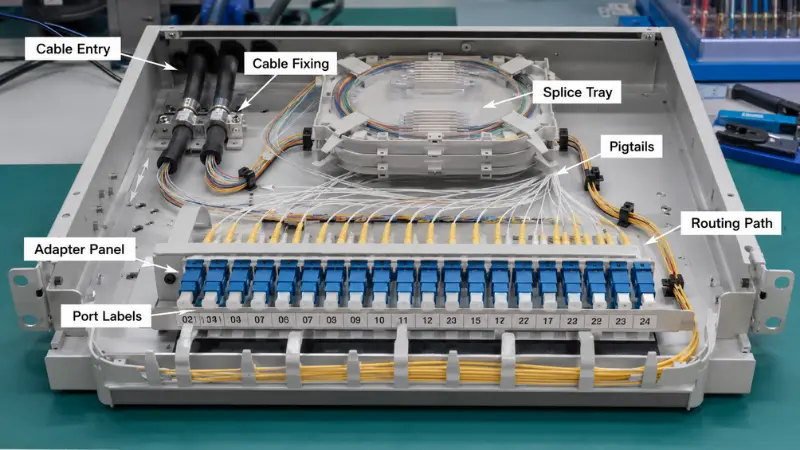

При ежедневна работа добре-проектираният ODF поддържа завършване на влакна, защита на снаждане чрез синтез, насочване на кабела за свързване, съхранение на провиснали кабели, защита на конектори и мрежово тестване или преконфигуриране. Причината, поради която това има значение, е по-скоро конкретна, отколкото козметична: когато се появи повреда извън работното време, рамка с ясно номериране на портове и достъпни тави за снаждане позволява на техник да изолира и поправи връзката за минути, докато пренаселената, немаркирана рамка превръща същата работа в часове проследяване на влакна на ръка. Много от същите функции за прекратяване и защита също се появяват в компактоптични терминали и разпределителни кутииизползвани по-близо до абоната, поради което двете семейства продукти са лесни за объркване. Ще се върнем към това разграничение по-късно.

Основни видове оптични разпределители

ODF могат да бъдат групирани по метод на монтаж, инсталационна среда, капацитет, вътрешна структура и приложение. Най-често срещаните категории са монтаж на стелаж, монтаж на стена, монтаж на открито, DIN шина, PLC сплитер и модулни рамки с висока -плътност. Всеки раздел по-долу описва какъв е типът, къде пасва и един практичен детайл, който често се пренебрегва по време на избора.

ODF за монтиране в стелаж

ODF за монтиране в стелаж се инсталира в стандартна 19--инчова стойка за оборудване и е работният кон на телекомуникационни стаи, центрове за данни, централни офиси, сървърни стаи и корпоративни опорни кабели. Обикновено се предлага във височини 1U, 2U, 3U или 4U и се интегрира чисто с комутатори, рутери и пач панели заедно с него. Като грубо ръководство, 1U модул често носи до 24 влакна, 2U модул около 48 до 96 влакна, а 3U до 4U модули 96 до 144 влакна или повече. Тези цифри се променят значително с формата на адаптера, така че рамка, използваща LC или MPO панели с висока плътност, ще побере много повече влакна на U, отколкото тази, използваща SC.

Детайлът, който определя-дългосрочната използваемост, е изборът между фиксиран и плъзгащ се дизайн на чекмеджето. Фиксираната рамка е по-проста, по-стабилна и с по-ниска цена, което подхожда на стабилни опорни връзки, които рядко се променят. Плъзгащо се чекмедже позволява на тавата да се издърпва напред за снаждане и проверка, което е по-добрият избор за всяка рамка, която ще има чести премествания, добавяния и промени. Преди да посочите плъзгащ се тип, уверете се, че има достатъчно свободно място пред стелажа, за да може чекмеджето да се разшири напълно, тъй като рамка с висока-плътност, която не може да се отвори в тесен коридор, е трудна за поддръжка.

ODF за стенен монтаж

ODF за монтиране на стена се фиксира директно към стена, вместо да стои в стелаж, така че е естественият избор, когато няма стелаж или където пространството е ограничено: малки телекомуникационни помещения, офис сгради, сутерени на апартаменти, подови разпределителни точки и FTTH входове на сгради. Обикновено е компактен, заключващ се и подходящ за умерен брой влакна като 12, 24 или 48 ядра.

Когато избирате модул за стенен монтаж, посоката на въвеждане на кабела е по-важна, отколкото изглежда на пръв поглед. Рамка, монтирана в тесен щранг или шахта, често се нуждае от вход отдолу или отстрани, а не отзад, защото зад кутията просто няма място за прокарване на кабел без остър завой. Потвърдете посоката на влизане, капацитета на вътрешната тава за снаждане, оформлението на адаптерния панел и наличното пространство за навиване на влакна преди поръчка, а не след като кутията вече е на стената.

ODF за открито

Външен ODF терминира и разпространява влакна в открити или полу{0}}изложени места, като FTTH точки за достъп, външни телекомуникационни шкафове, монтирани на стълб-разпределители, селски широколентови и индустриални обекти. За разлика от вътрешната рамка, външното тяло живее или умира от екологичното си уплътнение, така че броят на портовете е само половината от спецификацията.

Цифрата, върху която трябва да се закотвите, е степента на защита от проникване, определена в международния стандартIEC 60529 (IP код). От практическа гледна точка IP54 означава прахо-защита и устойчивост на пръскаща се вода, която може да е подходяща за защитено или -монтирано в шкаф положение; IP65 означава прахоустойчив-и защитен срещу-водни струи под ниско{6}}налягане, което е по-реалистичен минимум за рамка, напълно изложена на атмосферни влияния; и IP66 до IP68 добавят по-силни струи или временно потапяне. Обърнете внимание, че по-високият рейтинг на потапяне не предполага автоматично устойчивост на струя, тъй като двата са отделни тестове, така че сайт, който вижда както проливен дъжд, така и стояща вода, може да се нуждае от двоен рейтинг. Заедно с цифрата IP проверете UV устойчивостта, дизайна на кабелния щуцер, устойчивостта на корозия на корпуса, метода на заключване и как се управлява кондензацията. Лошо уплътнената външна рамка е една от най-честите причини за повреди,-свързани с влага, години след монтажа.

DIN шина ODF

ODF за DIN шина е компактен модул, който се закрепва към DIN шина вътре в електрически шкаф или промишлен контролен корпус и е създаден за нисък брой влакна в системи за автоматизация, комуникации за захранване, интелигентно мрежово оборудване, шкафове за управление на транспорта и фабрични мрежи. Неговата стойност е интеграция: той внася завършване на влакна и защита в същия панел като електрическото окабеляване, без да изисква отделен шкаф.

За промишлена работа погледнете отвъд броя на влакната към механичната среда. Вибрациите, наличната дълбочина на корпуса, изискванията за заземяване и облекчаването на напрежението на кабела влияят върху това дали рамката ще остане надеждна, а маршрутизирането на влакната трябва да бъде организирано така, че техникът да може да достигне до конекторите, без да нарушава близките захранващи проводници.

PLC сплитер ODF

PLC сплитер ODF съдържа пасивни оптични сплитери вътре в рамката, така че едно фидерно влакно е разделено на много абонатни влакна, което го прави основен градивен елемент на FTTH, GPON и EPON мрежи за достъп, стандартизирани в референции катоITU-T G.984 GPON препоръки. Една рамка може да комбинира терминиране, инсталиране на сплитер, свързване и управление на кабели, което поддържа пасивното разгръщане на оптична мрежа подредено. Типичните конфигурации варират от 1×8 до 1×32 или 1×64, а правилното съотношение зависи от бюджета на връзката и плътността на абонатите на проекта.

Струва си да се планират две инженерни точки. Първо, съотношението на разделяне управлява оформлението на портовете и пространството за поддръжка, защото сплитер 1 × 32 захранва много повече изходни адаптери от 1 × 8 и тези изходи се нуждаят от място, за да бъдат закърпени и етикетирани без струпване. Също така помага да се вземе решение на ранен етап между централизирано разделяне в един възел и разпределено разделяне в мрежата, компромис,-обяснен добре в този преглед навидове оптични сплитери. Второ, внедряването на PON почти винаги използва ъглови-полирани (APC) конектори. Причината е загубата на връщане: отраженията в споделеното пасивно дърво влошават качеството на сигнала за всеки абонат в клона, а крайните повърхности на APC потискат тези отражения далеч по-добре от плоско-полираните. Потвърдете съотношението на сплитера, полирането на конектора, оформлението на входа и изхода, наличното пространство на тавата за снаждане и схемата за етикетиране, преди да поръчате, и прегледайтеPLC сплитеропции, за да съответства на точното съотношение, от което се нуждае вашият дизайн.

Модулен ODF с висока-плътност

Модулен ODF с висока -плътност е проектиран за голям брой влакна в ограничено пространство в стелаж или под и е стандартният избор за центрове за данни, централни офиси, гръбнак на оператора, големи кампуси и точки за агрегиране, които се нуждаят от място за растеж. Вместо единичен фиксиран панел, тези системи използват модулни адаптерни панели, сменяеми касети, множество тави за снаждане и проектирани пътеки за маршрутизиране и обикновено поддържат LC или MPO/MTP интерфейси.

Грешката, която трябва да избягвате тук, е избирането само на максимален брой портове. При много висока плътност, свързващите кабели се струпват, пространството за преден-достъп става тясно и препълнената рамка предизвиква случайно изключване на грешен порт по време на поддръжка. Решаващият въпрос за работа с висока-плътност, включително избора на LC-срещу-масива, разгледан в товапрактическо ръководство за LC срещу MTP/MPO, е дали техниците все още могат да достигнат портове, да управляват кабелите за свързване и да запазят радиуса на огъване, след като рамката е напълно заредена.

Таблица за сравнение на видовете ODF

Диапазоните на капацитета са само типични стойности и варират според дизайна на продукта, формата на адаптера и конфигурацията на доставчика. Винаги потвърждавайте точния брой влакна и опциите на панела спрямо листа с данни.

Бързо ръководство за избор на ODF

Ако се нуждаете само от бързо насочване към правилната категория, таблицата по-долу картографира често срещани проектни ситуации към подходяща начална точка. Отнасяйте се към него като към кратък списък, след което проверете подробностите, като използвате контролния списък по-долу.

Как да изберете правилния ODF за вашия проект?

Изборът на ODF не е просто избор на кутия с достатъчно портове. Рамката трябва да отговаря на целия дизайн, така че всички фактори по-долу трябва да бъдат потвърдени преди покупка.

Брой влакна и бъдещо разширяване

Започнете с броя на влакната, които трябва да прекратите, снадите или залепите днес, след което добавете резерв. Рамка, оразмерена точно до днешните 24 влакна, не оставя място, когато обектът нарасне до 48, а капацитетът за преоборудване по-късно обикновено струва повече от закупуването му сега. На практика много проекти запазват 20 до 50 процента свободен капацитет за бъдещи връзки, резервни влакна и надстройки. Попитайте колко влакна влизат, колко излизат, дали ще бъдат добавени повече потребители или сгради и дали капацитетът на тавата за снаждане и адаптера може да поеме този растеж.

Инсталационно пространство

Местоположението до голяма степен диктува вида. Съществуващ 19-инчов багажник сочи към рамка за монтаж на багажник; сайт само с пространство на стената сочи към рамка за стенен монтаж; оптично влакно вътре в индустриален шкаф сочи към рамка на DIN шина; и инсталация, изложена на дъжд, прах или температурни промени, изключва стандартно вътрешно тяло в полза на външно. Измерете реалното налично пространство, включително дълбочината на стелажа или хлабината на чекмеджетата, преди да се ангажирате с модел.

Вътрешна срещу външна среда

Вътрешните и външните рамки не са взаимозаменяеми. Вътрешните тела са подходящи за защитени пространства като стаи с оборудване, офиси и телекомуникационни шкафове, където уплътняването не е приоритет. Външните модули се нуждаят от защитена защита срещу влага, прах, корозия и ултравиолетови лъчи, поради което IP рейтингът, материалът на корпуса, уплътнението на вратата, дизайнът на уплътненията, заключващата структура и температурният диапазон принадлежат към спецификацията. Разликите между работа на закрито и на открито, включително типове кабели и маршрутизиране, са разгледани в това ръководство завътрешен и външен монтаж на оптичен кабел. Използването на вътрешна рамка на открито е честа и избегната причина за намалена надеждност.

Тип конектор и адаптер

ODF могат да бъдат конфигурирани с адаптери SC, LC, FC или ST, а правилният избор следва съществуващите пач кабели, пигтейли и интерфейси на активно оборудване. Като общ модел,SC конекториса широко разпространени в телекомуникациите и FTTH,LC конекторидоминират центрове за данни с висока{0}}гъстота и корпоративна работа, FC се появява в някои телекомуникации и оборудване, а ST оцелява в наследени мрежи. Потвърдете формата спрямо съвпадениетооптични адаптеривъзнамерявате да използвате.

Полският тип заслужава също толкова внимание. Крайните повърхности на UPC (плоски, леко куполообразни) обикновено осигуряват обратна загуба от около 50 dB, докато крайните повърхности на APC (под ъгъл 8-градуса) достигат приблизително 65 dB чрез отразяване на разсеяна светлина в облицовката, вместо обратно надолу по влакното, поради което APC е стандартен в PON и RF видео приложения. Двете не трябва да се свързват един с друг: връзката APC-към-UPC причинява големи загуби на вмъкване и може физически да повреди краищата на накрайника. Ако претегляте опциите, това обяснение наPC, UPC и APC видове полиранеобхваща разликите в детайли.

Капацитет на тавата за снаждане

Ако рамката ще се използва за снаждане, капацитетът на вътрешната тава трябва да съответства на броя на влакната, а не само на броя на адаптера. Често срещана и разочароваща грешка е закупуването на рамка с много адаптерни портове, но твърде малко тави. Като правило за планиране една тава за снаждане обикновено съдържа 12 или 24 защитени снаждания, така че работа с 24-влакна се нуждае приблизително от една до две тави, работа с 48-влакна от две до четири и т.н. Когато тавите свършат, симптомите са предсказуеми: термосвиваемите ръкави няма къде да се поставят, влакната не могат да бъдат навити в рамките на техния минимален радиус на огъване, поддръжката означава повторно нарушаване на съществуващите снаждания и бъдещото разширяване става неудобно. Според практиките, обобщени отАсоциация за оптични влакна, кабелите за малки помещения обикновено изискват радиус на огъване от около 25 mm след монтажа и рамка, която не може да издържи този радиус, спокойно ще повиши вмъкнатата загуба. Планирайте заедно броя на тавите, съхранението в ръкава и маршрута и прегледайте вашитевлакнести пигтейлипокрай рамката, така че накрайниците и тавите да са съвместими. Ако все още решавате между снаждане и-монтирани на място съединители, това сравнение нафузионно снажданее полезна справка.

Кабелен вход и достъп за поддръжка

Посоката на въвеждане на кабела е ограничение-от реалния свят, а не детайл. Рамките поддържат вход отзад, отстрани, отгоре или отдолу, а несъответствието с оформлението на сайта води до резки завои или разхвърляно маршрутизиране. Достъпът за поддръжка следва същата логика: дизайн с плъзгащо се чекмедже или преден-достъп е по-лесен за работа за често променяни мрежи, докато фиксирана структура е приемлива за стабилни връзки с малко промени. Рамка, която изглежда компактна на хартия, може да бъде трудна за обслужване, след като кабелите са поставени.

Етикетиране и управление на кабели

Ясното етикетиране спестява време по време на повреди и надстройки, а при по-големи рамки лошото етикетиране причинява грешни връзки, по-дълго изолиране на грешките и избегнати прекъсвания. Добрата рамка позволява ясно номериране на портове, специално пространство за етикети, пръстени за насочване на кабела за свързване, точки за свързване, свободна зона за съхранение и разделяне между входящите кабели и кабелите за свързване. Запазете маршрута на вашияпач кабелипланирано от самото начало, а не добавено като последваща мисъл.

Контролен списък със спецификации на ODF, преди да поискате оферта

Подготвянето на тези подробности, преди да се свържете с доставчик, съкращава напред-и-назад и намалява риска от получаване на грешна конфигурация.

• Общ брой влакна за прекратяване сега плюс резервния процент за бъдещ растеж.
• Вътрешен или външен монтаж, а за външни - целевият IP рейтинг.
• Метод на монтаж: 19--инчов багажник с U-височина, стена, стълб, DIN шина или шкаф.
• Формат на конектора и адаптера (SC, LC, FC или ST) и полиране (UPC или APC).
• Тип, дължина и количество на пигтейл и пач кабел.
• Брой тави за снаждане и необходимия капацитет на тава.
• Коефициент на разделяне и позиция на разделяне, за PON проекти.
• Посоката на въвеждане на кабела и външния диаметър на кабела или размера на уплътнението.
• Схема за етикетиране и-номериране на портове.
• Фиксирана или плъзгаща се конструкция и необходимата страна за достъп.

Примерни ODF конфигурации

Три анонимизирани сценария показват как факторите по-горе се комбинират на практика.

Малка FTTH сграда разпределителна точка

За 24 влакна с SC/APC пигтейли вътре в щранг, обикновено е достатъчен компактен ODF за монтиране на стена с две тави за снаждане и вход за кабел отдолу или отстрани. Резервирането на няколко резервни порта оставя място за допълнителни модули в сградата, без да се добавя втора рамка.

Агрегиране на центрове за данни

За 96 влакна на LC в натоварена пътека, 2U плъзгащ се ODF с висока-плътност за монтиране в стелаж с преден достъп и двоен вход за кабели поддържа управляемото закрепване и защитава радиуса на огъване при голямо натоварване на -кабела. Плъзгащото се чекмедже има значение тук, защото промените са чести.

Селски FTTH достъп на стълб

За фидер, разделен към много абонати, рамка за разпределение на външен сплитер с клас IP65 или по-висока, снабдена с1×32 сплитери SC/APC конектори, се справя както с разделянето, така и с излагането на околната среда в един корпус.

Избор на ODF по приложение

FTTH и PON мрежи за достъп

Работата по FTTH обикновено използва рамки за монтиране на стена на закрито, рамки на открито при открити точки за достъп и рамки за PLC сплитер навсякъде, където се изисква пасивно разделяне. Мазе, телекомуникационна стая или подова разпределителна точка обикновено изискват устройство за стенен монтаж; външно местоположение изисква такова с-оценка на открито; и възел на разделяне изисква рамка на разделител, която интегрира разделителя с терминиране. За по-широк поглед върху това какво изисква една пасивна конструкция, товаFTTH пасивни компонентиръководството за обществени поръчки е полезен спътник.

Центрове за данни и телекомуникационни стаи

Тези среди предпочитат монтаж в стелаж и модулни рамки с висока-плътност и обикновено изискват висок брой влакна, адаптери с висока-плътност LC, чисто маршрутизиране на-кабели, надеждно етикетиране и място за разширяване. В гъсти стелажи управлението на кабелите носи толкова тежест, колкото и плътността на необработения порт.

Корпоративни сгради и кампус мрежи

Тук правилната рамка зависи от дизайна на гръбнака. Стаята с основно оборудване често използва рамка за монтиране в стелаж, докато подовите разпределителни точки използват рамки за монтиране на стена. В кампус с много -сгради ODF прекратяват опорните влакна и осигуряват чиста точка на свързване между сградите, превключвателите и помещенията за оборудване.

Индустриални и контролни мрежи

Индустриалните мрежи се опират на рамки за DIN шини или компактни модули за монтиране на стена. Рамката трябва да пасва на контролния шкаф, да предпазва влакната от механично натоварване и да позволява на техниците да достигат до съединителите, без да докосват електрическото окабеляване, като се вземат предвид вибрациите, прахът, температурата на шкафа и облекчаването на напрежението.

ODF срещу Fiber Patch Panel срещу Fiber Distribution Box

Купувачите често бъркат тези три, защото всички те управляват оптични връзки, но не са едно и също нещо. ODF обикновено е най-пълната единица, съчетаваща адаптерни панели, снаждащи се корита, маршрутизиране на кабела, съхранение и защита. Оптичният пач панел е по-фокусиран върху конекторно закрепване вътре в стелаж, въпреки че някои включват тави за снаждане. Оптичната разпределителна кутия обикновено е по-малка и се намира по-близо до крайните потребители, в FTTH сгради, етажни точки или места за достъп на открито.

Кратък начин да вземете решение: използвайте ODF, когато имате нужда от структурирано прекъсване, снаждане, корекция и управление заедно; използвайте пач панел, когато основно се нуждаете от -закрепване в стелаж близо до активно оборудване; и използвайте разпределителна кутия, когато имате нужда от компактно разпространение близо до потребителите. Тъй като наименованието варира в зависимост от доставчиците и пазарите, преценявайте действителната структура, капацитет и функция, а не етикета в листа с данни. Този по-задълбочен поглед къмразлики между ODF и оптичен пач панелструва си да се прочете, ако границата все още се чувства размазана.

Често срещани грешки при избора на ODF

Избор само по брой портове

Броят на портовете има значение, но не е достатъчен сам по себе си. Капацитетът на снаждане, кабелният вход, форматът на адаптера, пространството за поддръжка и пространството за разширение определят дали рамката наистина ще работи на място.

Пренебрегване на бъдещото разширяване

Рамка с ниска{0}}цена без свободен капацитет става скъпа в момента, в който мрежата се разрасне. Планирайте растежа на влакната преди окончателния избор, а не след това.

Използване на вътрешен ODF на открито

Вътрешните рамки не са създадени за дъжд, прах и продължително излагане на открито. Външните инсталации се нуждаят от правилно запечатан корпус с подходящ IP рейтинг и дизайн на уплътнение.

Смесване на типове конектори без планиране

Изборът на SC, LC, FC, APC и UPC трябва да съответства на пач кабелите, пигтейлите и активното оборудване. Грешната комбинация усложнява монтажа и, в случай на несъответстващ лак, влошава оптичните характеристики.

Забравяне на достъпа за поддръжка

Рамка, която изглежда компактна на хартия, може да бъде трудна за обслужване, след като бъде окабелена. Уверете се, че техниците могат безопасно да достигнат адаптери, тави за снаждане и зони за фрезоване след инсталирането.

Често задавани въпроси

Заключение

Основните типове оптични разпределителни рамки са за монтаж на стелаж, монтаж на стена, външен, DIN шина, PLC сплитер и модул с висока -плътност, а правилният избор следва броя на влакната, пространството за инсталиране, околната среда, конектора и вида на полирането, капацитета на тавата за снаждане, маршрутизирането на кабела и бъдещото разширение. Малък закрит обект може да се нуждае само от рамка за монтиране на стена; телекомуникационните стаи и центровете за данни обикновено изискват монтаж в стелаж или рамки с висока -плътност; FTTH и PON мрежите често използват външни и PLC сплитер рамки; и индустриалните шкафове се обслужват добре от рамки за DIN шини. Преди да изберете, подгответе подробностите за вашия проект, като използвате контролния списък по-горе, и рамка, която е практична, надеждна и лесна за поддръжка, става много по-лесна за определяне.
