Как да снаждате влакнести опашки в пач панел: Процедура, критерии за преминаване и граници на приемане

Повечето от това, което достига до нашето бюро за приложения, не е проблем със снаждането. Това е проблем при закупуване или планиране, който е станал видим едва след като екипажът е застанал до сплайсъра с вече отворен кабел. Три проверки отнемат десет минути и премахват почти всички.

Три режима на неизправност са причина за повечето оплаквания и връщания на пигтейл, които обработваме, и трите се решават, преди някой да отвори кабела: панел, поръчан като директно-заключващо шаси, когато дизайнът предполага тави за снаждане, многомодов комплект пигтейл, поръчан срещу един-режимен ствол, тъй като поръчката се позовава на цвета на кожуха, а не на отпечатъка на кабела, и 0,9 mm крака, заменени с 2,0 mm крака поради цена, докато тавата вече не се затваря без прищипване. Нито един от трите не може да се поправи с по-добър сплайсър.

Изборът на панел по-специално е решение за покупка, взето седмици преди някой да отвори кабела, поради коетоизбор на готов-пач панел или ODFпринадлежи към плана на снаждане. Съвместимостта на режима е същия вид решение: theразлика между едно-режимна и многомодова конструкция на косичкасе задава на етап поръчка, а не на тава.

Случаят за прекратяване на пигтейла е производствен аргумент, а не аргумент за удобство. Геометрията на челната част-на втулката, което означава радиус на кривина, изместване на върха и височина на влакното, се задава на оборудване за полиране, работещо с десетки съединители наведнъж под контролирано налягане и последователност на филма.

Това, което можем да посочим точно, е спецификацията и процесът зад нея. Всяка прекратена сглобка на нашата линия преминава крайна-челна проверка, измерване на вмъкната загуба, измерване на обратната загуба, непрекъснатост, проверка на полярността и потвърждение на-цветната последователност преди опаковане. Ограниченията на спецификацията за един-режим са по-малки или равни на 0,2 dB вмъкнати загуби и по-големи или равни на 50 dB обратни загуби за UPC, по-малки или равни на 0,3 dB и по-големи от или равни на 60 dB за APC. Това са тавани, записани в продуктовата спецификация, а не заявена средна стойност. Измереното разпределение принадлежи към партидния запис, който се доставя с поръчката, и ние ще изпратим анонимизиран партиден отчет с тестова дължина на вълната и тип инструмент при поискване, тъй като разпределение, което можете да проверите, струва повече от число, цитирано в параграф в блог.

Поле{0}}полиран конектор може да достигне тези числа. Това, което не може да направи, е да ги достигне постоянно, конектор след конектор, на покрив през юли с шайба за ръчно полиране и без интерферометър. Тази консистенция е основната причина, поради която фабрично завършената влакнеста опашка, закрепена към ствола, е по-добра от директното завършване на ствола. Фонът е включенза какво се използва оптична опашка в FTTH, ODF и изграждане на центрове за даннипокрива страната на компонента. Тази статия остава за процедурата.

След установяване на основната компетентност, състоянието на консумативите се превръща в повтарящ се източник на отклонение в резултатите от снаждането. Наблюдаваният сигнал не е нито една лоша става. Това е тенденция: изчислената загуба се изкачва стабилно през втората половина на тавата или отчетеното влошаване на ъгъла на разцепване в три последователни стави. Когато видите едно от двете, спрете и проверете позицията на острието и броя на дъгите, преди да промените нещо в техниката си.

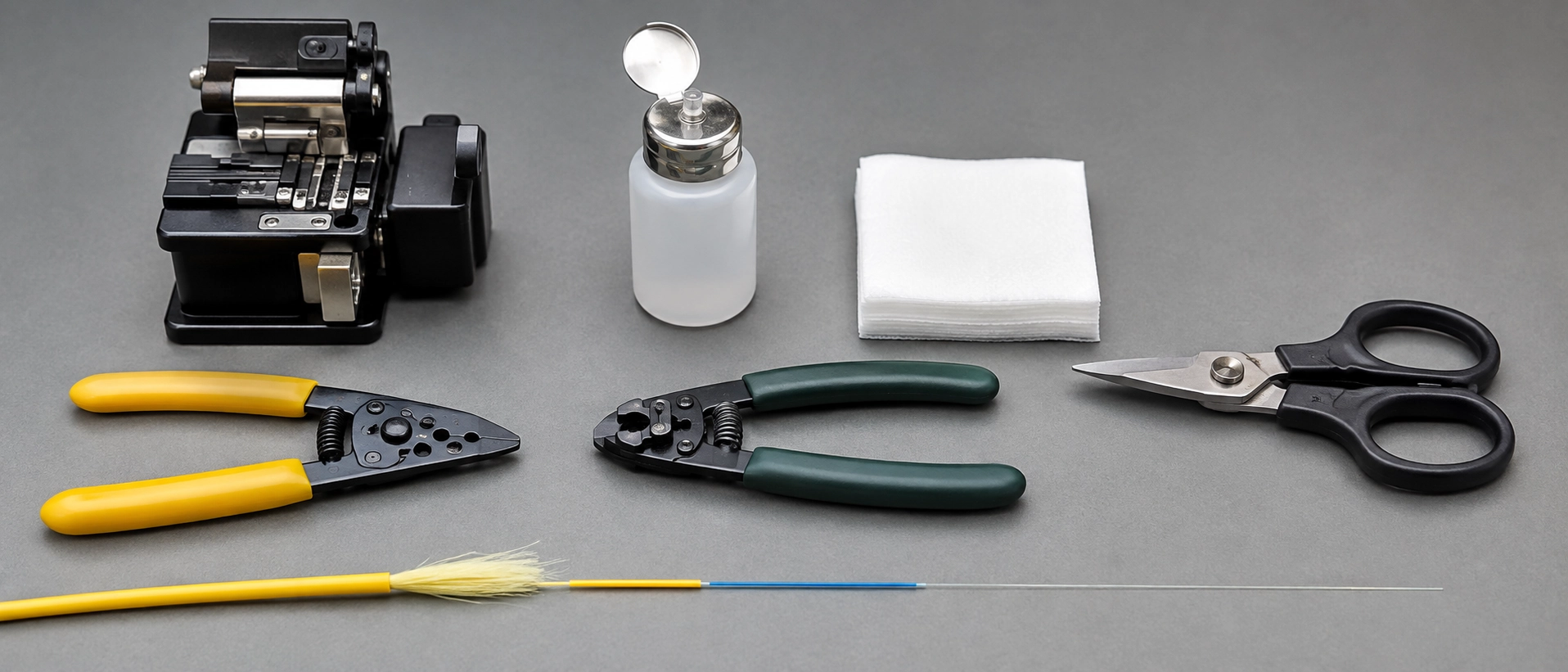

Таблицата по-долу изброява от какво се нуждае пейката и, което е по-полезно, когато всеки елемент престане да бъде надежден, с авторитета, на който всъщност почива всяка фигура.

Една подробност си струва да се посочи ясно, защото коства на екипажите един час, когато сгрешат: термо{0}}свиваемият ръкав преминава върху влакнотопредивлакното отива в сплайсера. Няма възстановяване от запомнянето след това.

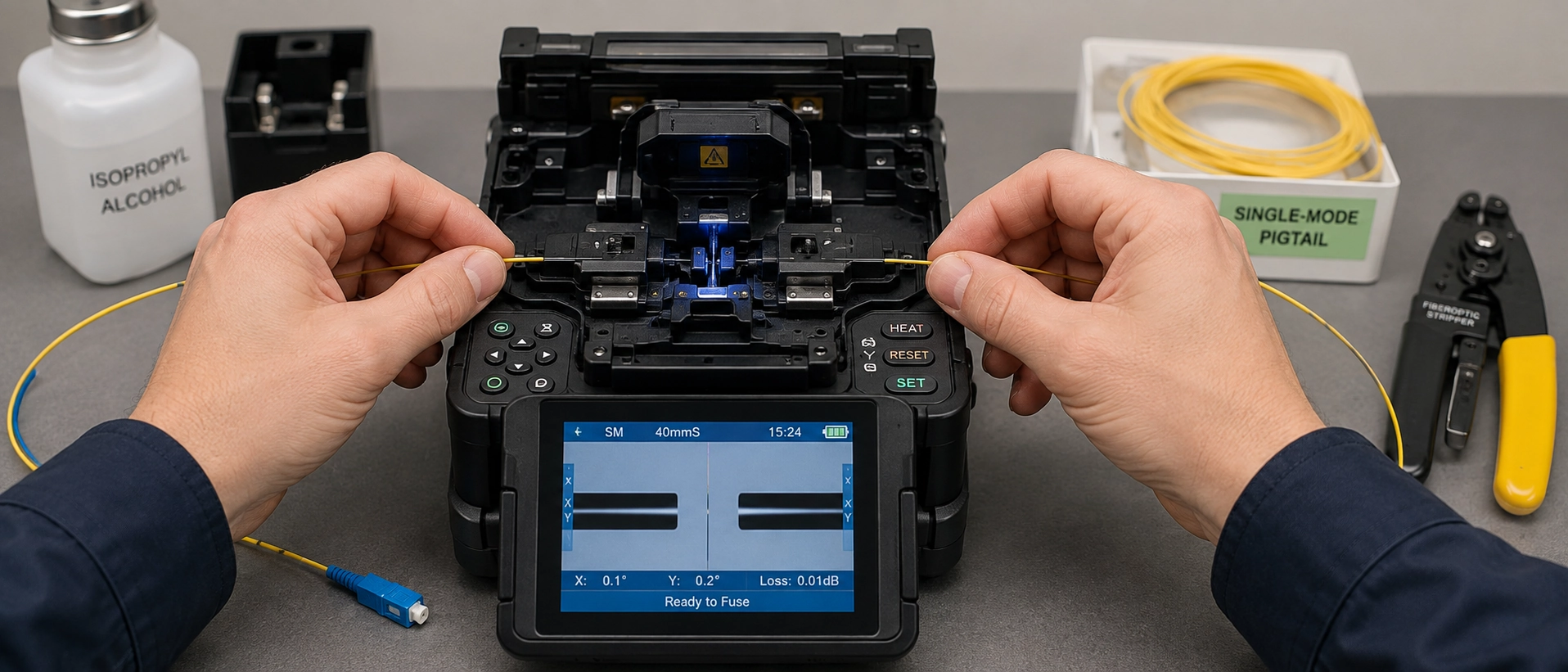

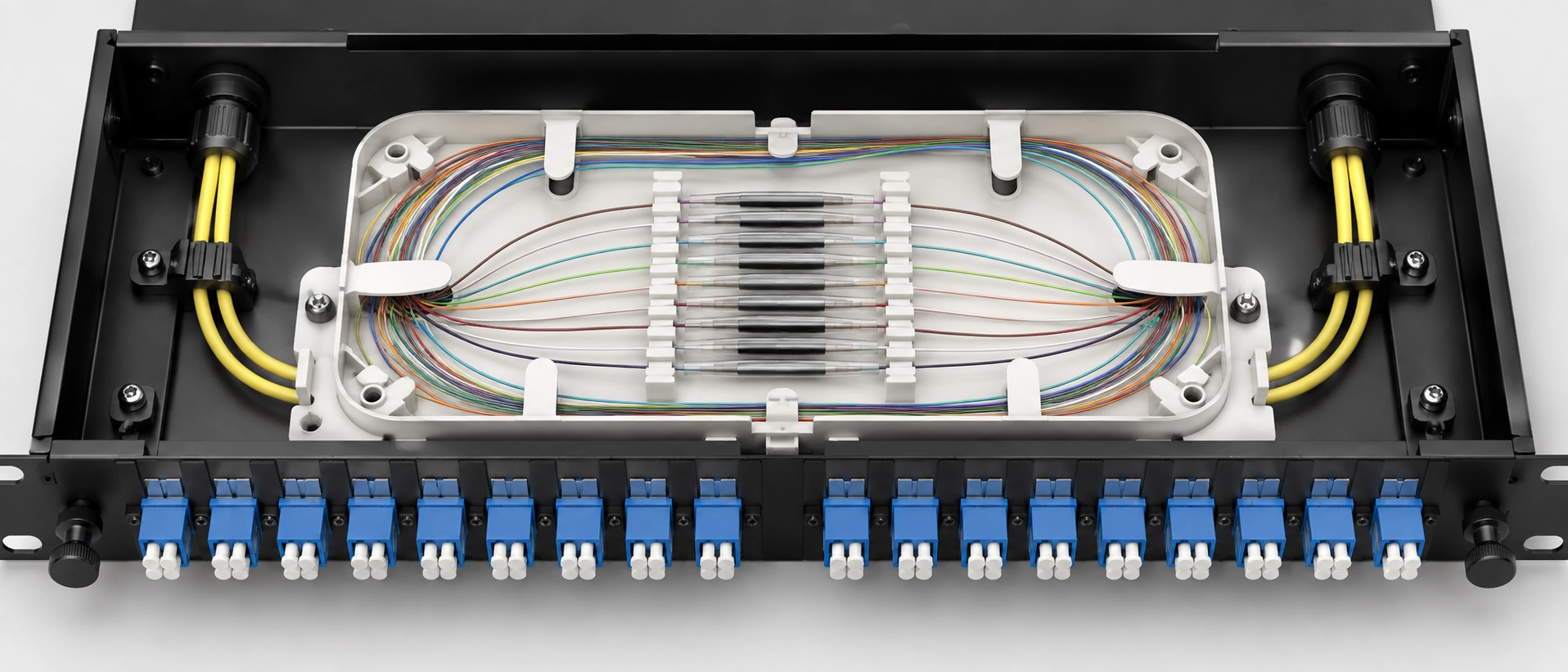

Това е работният ред, използван, когато сливаме-снаждащи се влакнести пигтейли по време на клиентски изпитания и квалификация на проби в собствената ни лаборатория за приложения, върху 12-влакна и 24-влакна със свободна тръбна тръба в 1U и 2U кутии с тави с 40 mm и 60 mm защитни ръкави. Всяка стъпка носи критерий за преминаване и тригер за повторение, тъй като последователност без точки за преценка е само описание. Същият ред важи и за едномодова процедура за снаждане на пигтейл за FTTH клемни кутии, където се променят само броят на тавите и броят на влакната.

Видима линия, издутина или балон означава повторно-разцепване, а не повторно-нагряване.

Две точки на преценка в тази последователност заслужават акцент. Оценката на сплайсера в стъпка 8 е оценка, получена от анализ на изображението, а не измерване. Той е отличен за вземане на решение дали да ремонтирате фуга на място и не е доказателство за приемане. И стъпка 10 е умишлено подредена така, че етикетирането да предшества тестването, тъй като тестовите отчети, които не могат да бъдат проследени до порт, са прикрита пре-работа.

Цветова последователност на влакнеста косичка и правилна полярност от първия път

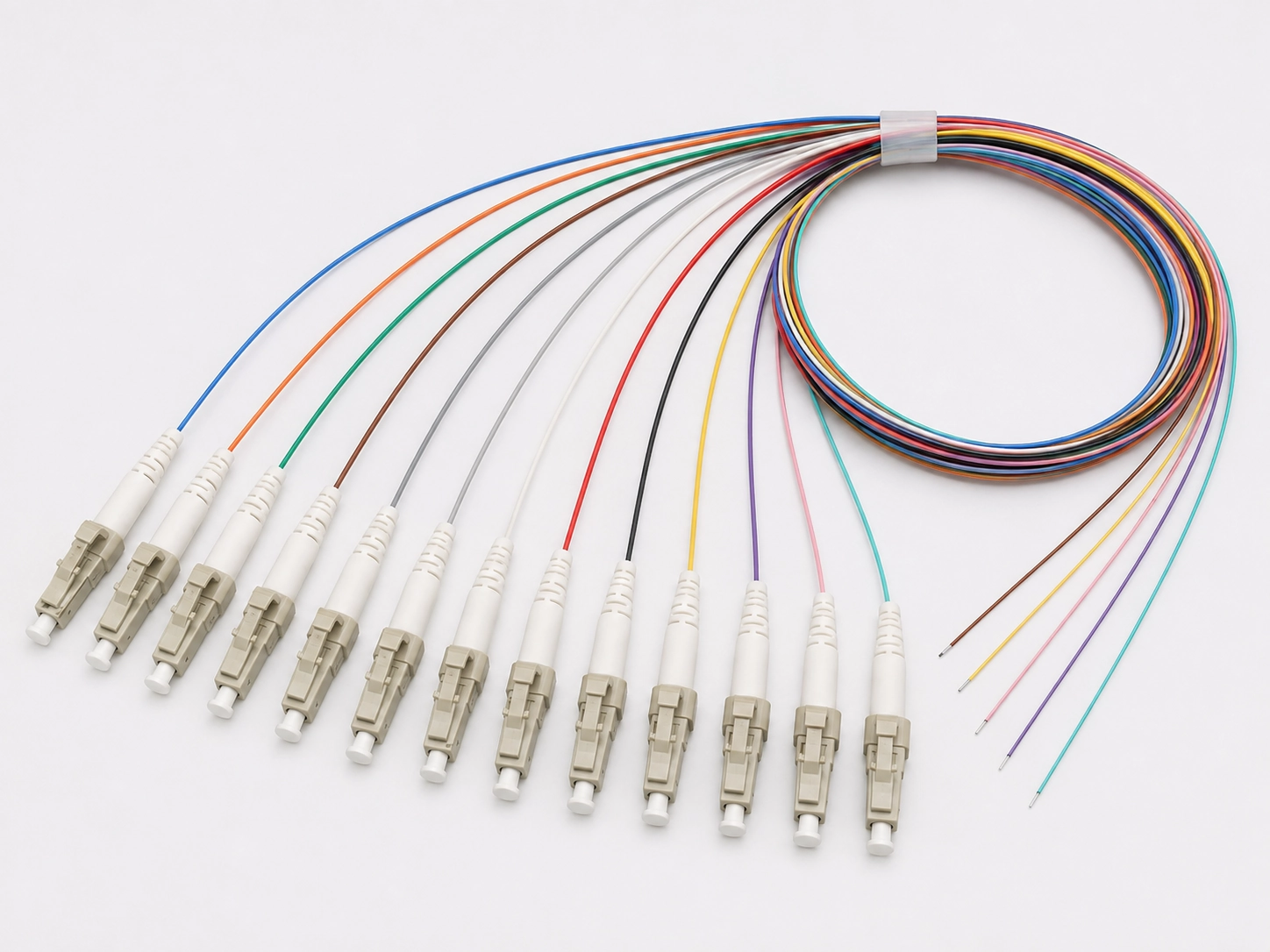

Идентификацията на цвета е най-евтиният механизъм за-предотвратяване на грешки в процедурата и работи само когато комплектът косичка следва същата конвенция като ствола. Последователността от дванадесет-позиции, посочена в ANSI/TIA-598-D, преминава в синьо, оранжево, зелено, кафяво, бяло, червено, черно, жълто, виолетово, розово, аква, с кабели над дванадесет влакна, повтарящи последователността за буферна тръба и добавяне на маркерна маркировка.



Всеки, който работи как да инсталира косичка от 12 влакна в пач панел, трябва да третира цветовия набор като спецификация, а не като полево удобство. Прилагат се две предупреждения. Конвенциите на IEC и TIA не са съгласни във всяка позиция, така че конструкция, която смесва кабел от една конвенция с опашки от друга, се нуждае от картографиране, записано преди снаждане, вместо да бъде открито по време на тестване. И конвенцията, която пристига, е тази, посочена в поръчката за покупка. Ние доставяме12-цветни комплекти косичкикъм която и да е последователност, което означава, че решението се взема в RFQ, а не в трея.

Използвайте 0,1 dB на съединение като работна цел, когато снаждате влакнести опашки, и очаквайте модерен сплайсър за подравняване на сърцевината-на чисто моно{2}}стъкло да кацне доста под него. Приемането на договор обаче следва спецификацията на проекта и изданието, което тя назовава, а не този параграф. Циркулират три прага, те идват от документи с много различен авторитет и досието на проекта решава кой е приложим.

Практическото правило, което следва: спецификацията на проекта изпреварва всяка обща цифра в тази таблица, включително нашата. Когато двете са в конфликт, спецификацията печели и спорът приключва.

Спредът между 0,3 dB и 0,05 dB е мястото, където живеят спорове за приемане и причината е аритметична. PON връзка, носеща висок коефициент на разделяне, има малък марж след загуба на сплитер, двойки конектори и затихване на маршрута, така че всяко съвместно кацане при 0,15 dB вместо 0,05 dB изразходва бюджет, от който бъдещ възел ще се нуждае. При 90-метров комерсиален LAN пробег същата връзка е без значение.

Още една аритметика, изказана внимателно. В най-лошия -случай бюджет, изчислен при максималните разрешени стойности на стандарта, съединената двойка конектори при 0,75 dB консумира повече от два пъти това, което прави снаждането при 0,3 dB, така че интерфейсът на конектора, а не фузионното съединение, е по-голямата позиция. Истинските компоненти обикновено се представят много по-добре от който и да е таван, което е точно причината краят на конектора на всяко оптично влакно, което доставяме, да се измерва, а не да се предполага.

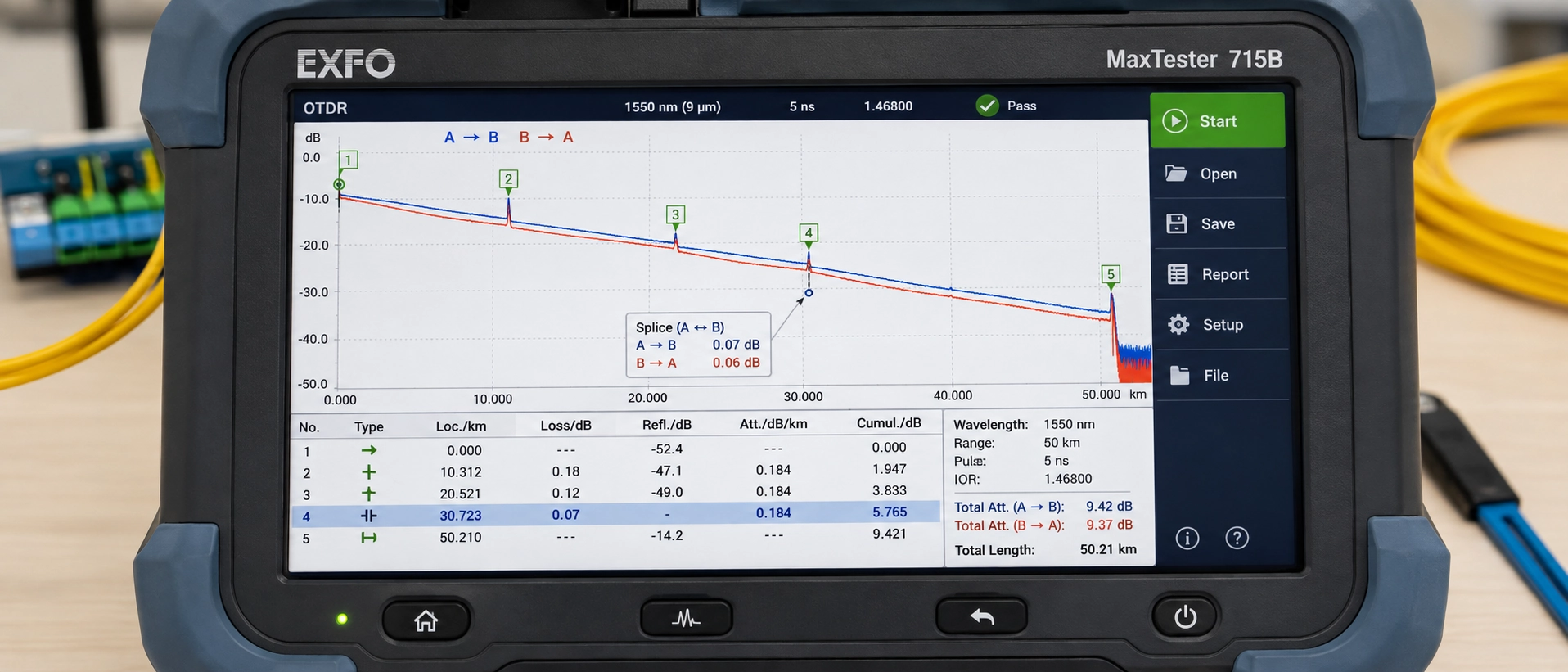

Съществуват две нива на тестване, когато сертифицирате снаждане на влакнеста опашка и те не са взаимозаменяеми. Ниво 1 е сертифициране за загуба на вмъкване с набор от тестове за оптични загуби и това е, което удостоверява връзката. Ниво 2 е характеризиране на OTDR и е диагностично. Следа, показваща всяко снаждане под 0,05 dB, е полезно доказателство и не замества резултатите от ниво 1.

Второто правило хваща повече екипажи от първото. Загубите на OTDR снаждане трябва да бъдат измерени от двете посоки и осреднени. Това е методът за измерване, върху който е изградена процедурата, и резултатите в една-посока на връзка, съдържаща различни влакна, не са просто неточни, те са грешни в предвидима посока (Corning). Което ни води до разчитането, което кара добрите техници да ремонтират отново добрите съединения.

OTDR не измерва загубата на снаждане на влакнеста пигтейл връзка. Той измерва обратното разсейване от двете страни на събитие и прави извод за загуба от стъпката. Когато двете влакна имат различни диаметри на полето на режима, техните коефициенти на обратно разсейване се различават и изведената стъпка е замърсена от тази разлика.

Измерено от страната на по-голямото -MFD към по-малкото, инструментът отчита видимо усилване, което означава мощност, която не може да съществува. Измерен по друг начин, той отчита завишена загуба. Осредняването на двете посоки премахва артефакта и оставя истинската фигура.

Сравнението-на ниво на категория не е достатъчно доказателство за разлика в полето на режима и това е мястото, където повечето обяснения на полето грешат. ITU-T изисква номинален MFD и толеранс да бъдат декларирани при 1310 nm в рамките на разрешен диапазон, а разрешените диапазони за стандартен единичен-режим и-нечувствителни категории на огъване се припокриват (ITU-T G.652). Припокриването не е теоретично: SMF-28 Ultra на Corning декларира 9,2 ± 0,4 μm при 1310 nm, като същевременно е напълно съвместим с G.652.Dинадвишава изискването за огъване на G.657.A1, така че "влакното G.657" не ви казва нищо само по себе си за полето на режима, в което се снаждате. Други дизайни,-нечувствителни на огъване, особено в категории B, стоят по-ниско.

Така че работното правило не е "очаквайте печалба, когато G.657 срещне G.652". Това е: прочетете декларирания номинален MFD на двата листа с данни, на магистралния кабел и на свинската опашка, и очаквайте асиметрия на посоката, когато тези две декларирани стойности се различават значително. Имената на категориите ще ви подведат, но листовете с данни няма. Ето защо ние отпечатваме клас влакна, G.652D, G.657A1 или G.657A2, върху спецификацията на пигтейла и защо искането на доставчик за декларирания MFD е разумен въпрос, а не педантичен.

Използвайте снаждане-върху конектори вместо кабелни опашки за влакна, когато обвързващото ограничение са позициите на лотките, а не оптичната загуба или единичната цена. Съединителите-за снаждане не се нуждаят от външна защитна втулка или позиция на държача, за да ги съхраняват (Fluke Networks), и в корпус 1U с табла, която вече носи пълен набор от съединения, това е решаващо.

Границата се движи в обратната посока при четири условия: пространството на панела е адекватно, цената на терминиране има значение за обема, интерфейсът на конектора може да се наложи да се промени по-късно в живота на инсталацията или искате краят на конектора да бъде фабрично-тестван артикул с документирани стойности на загубите, а не полево-произведен такъв.

Три ситуации на разгръщане правят решението за влакнеста опашка срещу снаждане-на съединител в пач панел бетон. В FTTH шкаф или клемна кутия пигтейлите са предпочитаният маршрут, когато кутията се доставя с вградена тава, броят на държачите покрива броя на влакната с поне една резервна позиция, дължината на ръкава, който купувате, всъщност се поставя в този държач и дизайнът изисква фабрично-заключен конектор в порта. Променете някое от тях и-пуснете отново сравнението. В носещ ODF на входа на център за данни, входящата инсталация се снажда по конвенционален начин към панели, заредени с фабрично-крайни опашки и архитектурата предполага, че съществуват тави, така че всеки, който пита как да снажда влакнести опашки в ODF, работи в дизайн, който вече отговаря на този въпрос. В компресиран корпоративен IDF, където 1U панел е определен за 48 влакна, аритметиката често не се затваря и истинският избор е между по-дълбоко заграждение и снаждане-на съединители. Този компромис-е същиятсравняване на пач панел с ODFна етап проектиране.

Дали аритметиката се затваря във вашия конкретен случай зависи от три променливи, които никоя обща статия не може да предостави: капацитета на държача на вашата тава, дължината на защитния ръкав, който използвате, и пътя на маршрута от държача до адаптера. Изпратете ни модела на панела, броя на тавите и броя на влакната и ние ще съпоставим стойностите за хлабината и дължината с тези три и ще изпратим обратно препоръчителната дължина на косичката и последователността на влакната за това заграждение, заедно с работния лист за измерване, който използвахме, за да стигнем до там.

Осем спецификационни реда определят как се държи влакнеста косичка на пейката и всеки един от тях се показва по-късно или като скорост, или като преработка на таблата.

Два реда за документация принадлежат към една и съща поръчка за покупка: за-партида или за-единични тестови записи, покриващи загуба при вмъкване и загуба при връщане, и сертификат за съответствие. И двете са стандартни резултати от наша страна, а не изключения, което прави разговора за приемане кратък, когато резултатите от OTDR на клиента са в процес на преглед.

Ако искате да видите как всъщност изглежда тази документация, преди да се ангажирате с доставчик, помолете ни за aперсонализирана фиброоптична косичкаспецификационен лист заедно с примерен протокол от изпитване на IL и RL от сравнима партида. Това е по-бърз начин да се прецени производител, отколкото всяко твърдение в таблица с данни, включително тези в тази статия.
