Бронираният оптичен кабел е обикновено влакно с метален слой -стомана или алуминий-, обвит около сърцевината. Предотвратява смачкване, дъвчене или друго унищожаване на вашия кабел. Центрове за данни, кампуси, фабрики, навсякъде, където маршрутът стане труден.
Ако вече знаете основите и просто трябва да изберете правилния тип, преминете към таблицата за сравнение. В противен случай, ето как се сглобяват тези кабели и къде всеки тип има смисъл.

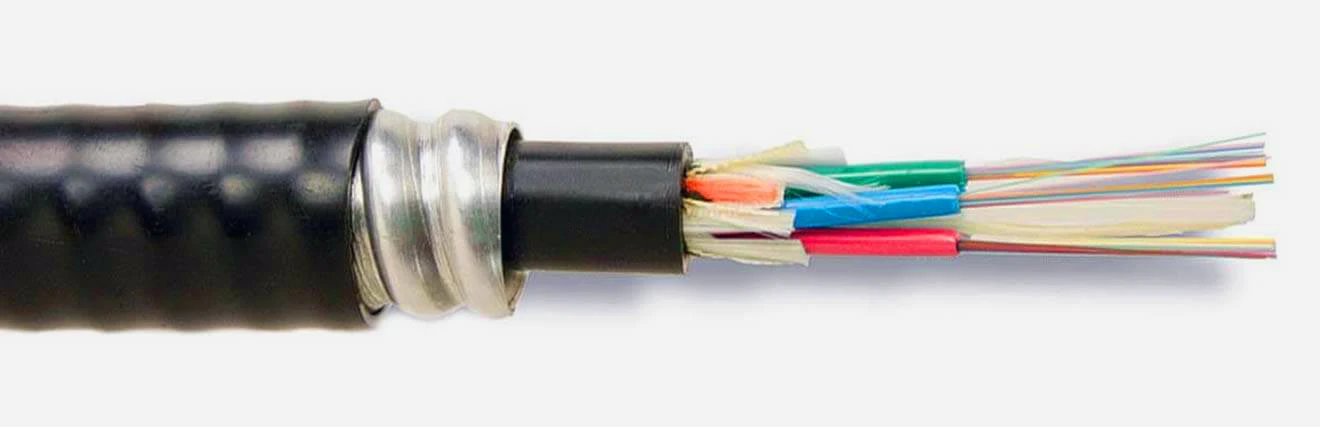

Как е конструиран армиран оптичен кабел
Започнете отвън и работете навътре. Външната обвивка е полиетилен за външни кабели, PVC или LSZH за вътрешни. Под него се намира слой от арамидна прежда за якост на опън по време на издърпване. След това бронята. Вътре в бронята влакната живеят в стегнати-буферни тръби или разхлабени тръби в зависимост от приложението.
Повечето от тях са идентични с всеки друг оптичен кабел. Частта, която хората са склонни да премълчават, е връзката между типа на бронята и конструкцията на буфера, защото това влияе на това как действително завършвате кабела на място. Вътрешните бронирани кабели използват стегнати-буферирани влакна при 900µm на нишка-можете да поставитеконекториточно върху тях и напълно пропуснете фуркацията, което е хубаво. Външните бронирани кабели вървят с разхлабена-тръбна конструкция, влакна, плаващи в гел или сух-блоков материал в по-големи тръби. Това се справя много по-добре с промените в температурата (обикновено сте оценени до -40 градуса), но трябва да разбиете, преди да свържете, а това е допълнителна стъпка, която никой не обича да прави на полето в 7 сутринта.
Независимо дали бягатеединичен-режим или многомодове съвсем отделен въпрос от бронята. Единичен-режим за разстояние и честотна лента, многомодов за по-къси връзки. Бронята не засяга оптичните характеристики.
Алуминиева блокировка срещу гофрирана стомана: Кой тип броня ви е необходим?
| Характеристика | Блокираща алуминиева броня (AIA) | Броня от гофрирана стоманена лента |
|---|---|---|
| Как се прави | Алуминиеви ленти, навити спираловидно, припокриващи се | Стоманена лента с покритие, сгъната в запечатана тръба |
| Устойчивост на смачкване | Умерен. Пешеходен трафик, подредени кутии, от време на време влачене на стълба | високо. Директно погребение, зони за тежко оборудване |
| Защита от гризачи | Могат да се използват частични-пропуски между обвивките | Ефективен. Непрекъсната тръба, без входни точки |
| Тегло | Около половината от теглото на метър стоманена лента | По-тежки. Кабелът с 24 влакна работи приблизително 2 пъти повече от алуминиевата версия |
| Гъвкавост | Прекарва лесно през кабелни скари и около ъглите | По-твърд, по-голям минимален радиус на огъване |
| Пожарни оценки | Щранг (OFCR), пленум (OFNP), LSZH | Само на открито, в повечето случаи |
| Къде отива | Центрове за данни, щрангове, отворени тавани, вътрешни пътеки в кампуса | Директно погребение, тръбопроводи, промишлено открито, тежки среди |
За работа на закрито в Северна Америка доминира алуминиевата блокировка. Центрове за данни, болнични ИТ шкафове, правителствени сгради, университетски щрангове-това е навсякъде. Спираловидната обвивка дава на кабела достатъчно гъвкавост, за да прокарва през тави и J-куки, без да превръща всяко огъване в мач по борба.
Ето нещо, за което не се говори достатъчно: алуминиевата блокировка може да елиминира тръбопровода при много вътрешни работи. Вместо обичайните две{1}}стъпки-инсталиране на тръбопровод, след което издърпване на кабел-вие просто прекарвате бронирания кабел по стълбата или директно през отворения таван. В сграда с 30 или 40 пробега това са дни извън графика, а не часове. Той също така носи рейтинги на нагнетателния въздух и щранга, което е от значение, тъй като толкова много от тези цикли в крайна сметка преминават през-въздушни камери.
Но алуминиевата блокировка не е наистина{0}}устойчива на гризачи. Трябва да сме наясно с това. Спиралните обвивки се припокриват, но има достатъчно празнина, която решителна катерица или плъх ще сдъвче. Виждал съм последствията. Ако сайтът има документирана история на гризачи, дори не си го и помисляйте-преминете направо към гофрирана стомана.
Гофрираната стоманена лента образува запечатана тръба с нулеви празнини. Това е, което искате за директни-погребения, инсталации на канали между сгради и промишлени обекти-рафинерии, мини, производствени етажи-където имате работа с химикали, вибрации и мотокари. Кабелът е тежък и твърд, което го прави трудно за прокарване на тясно закрито, но под земята или в кабелен канал това няма никакво значение. Гофрирането също ви осигурява прилична бариера срещу влага, което е част от причината да работи за погребване дори във влажна почва, без винаги да се нуждаете от отделен вътрешен канал.
За наистина екстремни неща-десантиране на подводници, пресичане на реки-има специализирани варианти на броня от стоманена тел и плетена броня, създадени за много по-високи натоварвания на опън, отколкото може да издържи лентовата броня. Но това е друг разговор.
Вътрешен, външен и вътрешен/външен кабел
Вътрешен брониран кабел: плътно-буферно влакно, блокираща алуминиева броня,-забавяща горенето обвивка. На открито: разхлабени-тръбни влакна, гофрирана стомана, водо-блокиращи съединения. Достатъчно просто.
Този, който се появява все повече и повече в проектите на кампуса, е брониран кабел за{0}}вътрешно/външно приложение. Стъпката е, че прекарвате единичен кабел от входа на външния канал, през прохода на сградата, нагоре по щранга, в телекомуникационното помещение-без снаждане на входната точка на сградата. Това е един корпус за снаждане по-малко на преход, плюс целия труд зад него. За кампус с 10 или 15 сгради, това се добавя бързо. Тези кабели обикновено съчетават разхлабени-тръбни влакна с LSZH или щранг кожух и алуминиева блокираща броня.
Защо да се занимавате с допълнителните разходи?
Бронираният кабел работи с 20 до 40 процента повече от еквивалентен неброниран кабел, така че имате нужда от причина.
Гризачи. Това е причината и дори не е близка. Едно дъвчене-на неброниран кампус означава спешно преобръщане на камион, технология за снаждане, нов хардуер и много часове или дни престой, докато чакате всичко това да се събере. Тази единична сметка за ремонт почти винаги надхвърля това, което бихте похарчили за надграждане на целия кабелен маршрут до брониран. Така че съоръжения, които са преминали през това веднъж? Те пишат брониран кабел във всяка спецификация напред. Университетски кампуси, крайградски офис паркове, всичко, което граничи с открита земя, където са активни катерици, гофери или плъхове. Гофрирана стомана за потвърдени пътища на гризачи. Алуминиева блокировка, където гризачите са възможни, но все още не са се доказали.
Втора причина: силен{0}}трафик на закрито. Складови тавани, фабрични мецанини, магазини на дребно-зад-къща. Алуминиево заключване го покрива.
Трето: директно погребение. Просто не можете да поставите гол кабел в земята и да очаквате той да оцелее.
Прекратяване: Предварително-Прекратено или Поле-Прекратено
Предварително прекратени бронирани кабели се доставят с конектори вече на-LC и SC запач кабели, MPO/MTP за стволове. Фабричното прекратяване постоянно постига загуба на вмъкване под 0,2 dB и успех при съпоставянето на това на полето, когато също се биете с бронирана лента. Ако бяганията ви са планирани и премерени, ходът е предварително прекратен.
Прекратяването на полето има смисъл, когато не можете да определите точните дължини. Външни изкопи, реконструкции на сгради, всичко, при което маршрутът може да се измести, след като сте на място. Ще искате въртяща се машина за отстраняване на кабели за бронята. И помнете-металната броня означава свързване и заземяване съгласно член 770 на NEC. Това е допълнителна стъпка, която не съществува при небронирани кабели, и това е нещо, което инспекторите ще проверят абсолютно.
Избор на кабел за специфични задачи
Кръстосаните връзки на центъра за данни-включениOM3 или OM4 многомодов: предварително завършени алуминиеви блокиращи канали. Бързо инсталиране, чисти оптични номера направо от кутията.
Гръбнакът на кампуса между сградите: външна гофрирана стомана с гел-напълнени едно-режимни-тръбни влакна. И моля, уточнете повече фибри, отколкото смятате, че имате нужда. Издърпването на втори кабел за три години струва много повече от добавянето на нишки към първоначалната поръчка. Виждали сме проекти, при които удвояването на броя е добавило може би 15 процента към цената на кабела, но би спестило пълна втора инсталация по пътя. В далечния край завършете в пач панел и се свържете с оборудванетосимплексни или дуплексни пач кабели.
Прокарва се от открито на закрито без добра точка на снаждане: брониран кабел за{0}}вътрешно/външно приложение. Един кабел, без преходно снаждане, по-чист BOM.
Приложими стандарти
IEC 60794 обхваща механично изпитване и изпитване на околната среда. ITU-T G.652 определя спецификациите на едномодовите-оптични влакна. За окабеляване на търговски сгради в Северна Америка търсите ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) се грижи за надеждността извън завода. Оценките за противопожарна безопасност попадат под UL 1666 и NFPA 262. Погрешно определите степента на пожар за пътека-повдигач, пленум, общо предназначение - и ще изтръгнете всичко. Никой не иска този разговор с ръководител на проекта.
Няколко бележки за инсталиране
Радиусът на огъване на бронирания кабел е 10 до 20 пъти по-голям от външния диаметър. Преминете през това и ще прегънете влакното-за постоянно. Винаги залепвайте и шлифовайте метална броня в двата края съгласно NEC 770.
Когато сваляте броня за край на полето, оставете около 10 до 12 инча броня-свободна опашка за достъп до буфера. И вървете лесно с въртящата се дълбочина на стрипера. Разбийте буферното покритие от 900 µm отдолу и имате проблем, който няма да се прояви до тестването-или още по-лошо, шест месеца по-късно като периодичен.
Още нещо, което хората забравят: ако дърпате брониран кабел през съществуващ тръбопровод, проверете пълнежа. Увеличеният външен диаметър означава, че тръба, която удобно пасва на неброниран кабел, може да е твърде стегната за бронираната версия. Първо измерете.
Често задавани въпроси
В: Каква е разликата между брониран и неброниран оптичен кабел?
A: Бронираният кабел има метален слой (алуминий или стомана) между кожуха и влакнестото ядро за устойчивост на смачкване и защита от гризачи. Без броня не става. Вие плащате за него като тегло, цена и радиус на огъване. Ако маршрутът не излага влакното на физически риск, небронираният работи добре и струва по-малко.
В: Може ли бронираният оптичен кабел да бъде директно заровен?
О: Само ако е специално предназначен за директно погребване-това означава броня от гофрирана стоманена лента с водо{1}}блокираща разхлабена-тръбна конструкция. Гелът или сухата -блок лента отвътре предотвратява мигрирането на влага, ако камък или корен пробият якето с течение на времето. Алуминиевата блокировка не е оценена-за заравяне. Повечето местни кодове изискват дълбочина от 18 до 24 инча.
Въпрос: Има ли нужда от заземяване на армирания оптичен кабел?
A: Да. Член 770 на NEC изисква да свържете метална броня към системата от заземителни електроди на сградата в двата края.
В: Устойчив ли е бронираният оптичен кабел-на гризачи?
О: Вълнообразната стомана ефективно е -непрекъснатата запечатана тръба не дава възможност на гризачите да започнат. Алуминиевата блокировка не е, поради пролуките между спиралните обвивки. Това ще обезсърчи небрежното гризане, но няма да издържи на мотивирано животно. За маршрути с известен трафик на гризачи винаги избирайте гофрирана стомана.
В: Какви съединители работят с кабел с бронирани влакна?
О: Всички същите -LC, SC, ST, MPO/MTP. Armor не променя избора ви на конектор. Това просто прави процеса на прекъсване по-ангажиращ, тъй като трябва да премахнете бронята, преди да можете да стигнете до тръбите на буфера за влакна.
