Написано за мрежови инсталатори и екипи за доставки и проверено спрямо текущия интерфейсен стандарт MPO (IEC 61754-7) и методите за полярност TIA-568.3, така че можете да проверите техническите точки, вместо да ги приемате на вяра.
MPO адаптерът изглежда като обикновен пластмасов съединител, но вътре във връзка с влакна с висока -плътност той върши една критична работа: държи два много{1}}влакнести MPO конектора лице в лице, така че всяко ядро на влакното да се изравни с партньора си в един и същи момент. В център за данни, където един 1U панел може да носи стотици влакна, неправилно подравненият или грешен-полярният адаптер е разликата между чиста връзка и часове проследяване на връзка, която изглежда добре, но не пропуска светлина.
Това ръководство обяснява какво е MPO адаптер, как всъщност работи, типовете, които ще срещнете в листа с данни (полярност, брой влакна, пол и корпус) и стъпка{0}}по-начин за избор на правилния. Когато има значение, той сочи към интерфейса и стандартите за полярност, така че можете да потвърдите част, вместо да гадаете.
Какво е MPO адаптер?
MPO адаптерът, понякога написан като MPO/MTP адаптер, е устройство за свързване с оптични влакна, създадено за много-влакнести MPO конектори. Той получава по един конектор от всяка страна и ги държи в правилната ориентация, така че цял ред влакна, независимо дали това са 8, 12, 16 или 24 от тях, се свързват заедно чрез един компактен интерфейс.
За разлика от aLC адаптер с едно-влакно, който свързва само две влакна, MPO адаптерът управлява цял масив, понякога два подредени реда. Това го прави гръбнакът на висока-плотност на пачовете, където пространството в стелажа, въздушният поток и маршрутизирането на кабелите са под напрежение.

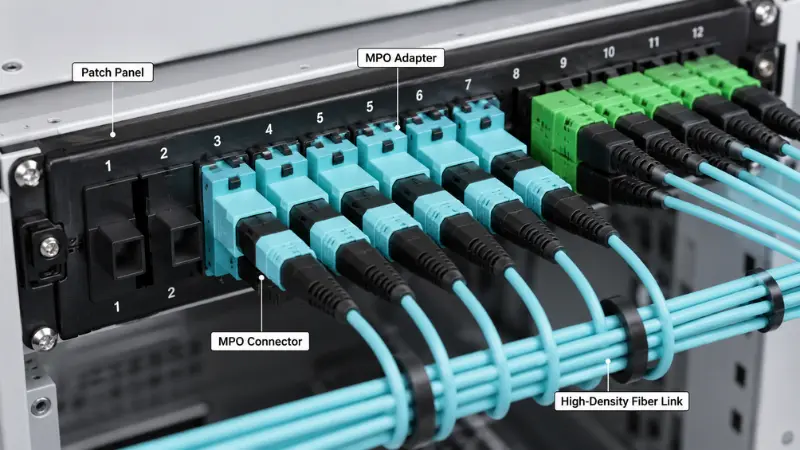

Обикновено ще намерите MPO адаптери в пач панели и MPO касети на центрове за данни, опорни и магистрални кабели, оптични разпределителни рамки и миграционни проекти, преместващи 40G, 100G или 400G дуплексни връзки към паралелна оптика.
MPO адаптер срещу MPO конектор
Двата термина пътуват заедно, но не са една и съща част. Конекторът е на кабела; адаптерът е в панела.
| Артикул | MPO адаптер | MPO конектор |
|---|---|---|
| Основна функция | Свързва и подравнява два MPO конектора | Завършва редица оптични влакна |
| Където седи | Монтира се в панел, касета или адаптерна плоча | Прикрепен към края на магистрален или пач кабел |
| Ключова работа | Държи двата конектора в правилната ориентация | Пренася влакната и се свързва с противоположния конектор |
| Какво да проверя | Полярност, ориентация на ключовете, стил на корпуса, брой влакна | Брой влакна, пол, степен на накрайник, полиране, загуба на вмъкване |
Накратко,MPO конекторе частта, прикрепена към кабела, докато адаптерът е частта в панела, която позволява на два конектора да се свържат правилно.
Как работи MPO адаптер?
MPO адаптерът е механичен водач, а не оптичен компонент. Обикновено не съдържа собствени фибри. Когато натиснете конектор навътре от всяка страна, корпусът на адаптера фиксира тяхната ориентация и поддържа правилната позиция на свързване, така че двете накрайници да могат да се срещнат право.
Корпус, ключ и водещи щифтове
Всеки MPO конектор използва правоъгълна много-влакнеста (MT) накрайник с малък ключ от едната страна на тялото. Отворът на адаптера е оформен според този ключ, така че конекторът се поставя само в едната посока. Финото подравняване обаче идва от самите накрайници. При правилна двойка единият конектор е закрепен, което означава мъжки с два водещи щифта, а другият е незакрепен, което означава женски с два водещи отвора. Щифтовете се плъзгат в дупките и регистрират двете накрайници с точност до микрони. TheРазмери на MPO интерфейсакоито определят този щифт и геометрията на направляващи-дупки за мъжки и женски щекери са посочени в IEC 61754-7, поради което съвместимите съединители и адаптери от различни производители могат да се свързват.
Полът на конектора не е задължителен
Тъй като подравняването зависи от поставянето на щифтовете в дупките, работещата свързваща точка се нуждае от точно един мъжки и един женски конектор. Двама мъжки няма да седнат, тъй като няма дупки за вземане на щифтовете и насилването им може да повреди челните повърхности. Две женски изобщо няма какво да ги подредят. Така че, преди да поръчате, проследете пола по цялата връзка: ако багажникът ви е женски, касетата или кабелът за свързване от другата страна трябва да донесе щифтовете. Адаптерът не може да коригира несъответствие на пола; то съдържа само всичко, което му дадете.
Обяснение на полярността и ориентацията на ключовете на MPO адаптера
Полярността е частта от работата на MPO, която създава най-много полеви грешки, тъй като частите могат да паснат механично, докато оптичният път е грешен. При дуплексна връзка едното влакно предава, а другото приема. През много-влакнеста MPO, която предава-и-получаваща връзка, трябва да оцелее във всеки ствол, касета и свързващ кабел в канала, така че полярността е свойство на цялата връзка, а не на който и да е отделен адаптер.
Тип A, тип B и тип C
TIA-568.3 описва три типа полярност на масива. Те се различават по това как влакната са картографирани от край до край и по това как са закрепени конекторите.
| Тип | Картографиране на влакна (където се приземява позиция 1) | Ключова ориентация | Където пасва |
|---|---|---|---|
| Тип A (прав) | Позиция 1 към позиция 1 | Клавиш-нагоре до клавиш-надолу | Структурно окабеляване-базирано на касети; каналът се нуждае от един обърнат пач кабел |
| Тип B (обърнат) | Позиция 1 до позиция 12 | Ключ-до ключ-нагоре | Общият избор за директна паралелна оптика; едни и същи пач кабели работят и в двата края |
| Тип C (двойка-обърната) | Позиция 1 до позиция 2, в разменени двойки | Клавиш-нагоре до клавиш-надолу | Някои дуплексни MPO-към-LC системи |
И трите са валидни и-съвместими със стандартите, и трите постигат една и съща цел да получат предаване от единия край и получаване от другия. Уловката е, че те не са оперативно съвместими, ако ги смесите. Изберете един метод за цялата инсталация и го поддържайте последователен, защотоМетоди за полярност TIA-568.3са взаимозаменяеми като резултат, но не и когато се комбинират в един и същи канал.
Клавиш за четене-нагоре и клавиш-надолу
Key-up означава, че ключът на съединителя сочи нагоре; key-down означава, че сочи надолу. С ключ нагоре и лицева страна към вас, позиция 1 се намира най-вляво. Дали два свързващи конектора отговарят на ключ-до ключ-надолу или ключ-нагоре до ключ-нагоре е точно това, което решава право спрямо обърнато съпоставяне, така че в листа с данни връзката на ключовете е пряк ключ към типа на полярността. Един капан си струва да се отбележи: обръщането на позициите също обръща ъгловата крайна повърхностAPC едномодови конектори, така че тип B обикновено е многомодова, плоска-полска конвенция. Ако работите с APC, потвърдете полирането и ъгъла, преди да приемете метод.
MPO срещу MTP адаптер: еднакви ли са?
Често ще видите части с етикет MPO/MTP и ще се чудите дали купувате две различни неща. MTP е регистрирана търговска марка на US Conec за техния собствен подобрен MPO конектор, създаден за по-строги допуски с плаваща накрайник и метална щифтова скоба. По дефиниция анMTP конекторът е напълно съвместим с MPO стандарта, така че MTP и общият MPO са междинни. Казано ясно, всеки MTP е MPO, но не всеки MPO е MTP.
За адаптер това означава, че качествен MPO адаптер ще се свърже еднакво с MTP и общи MPO конектори; практическите разлики в последователността на загубите и издръжливостта на-цикъла на свързване се намират най-вече в съединителя, а не в съединителя. Когато спецификацията на проекта казва MTP, струва си да проверите дали клиентът има предвид конкретно марката US Conec или използва думата свободно за който и да е MPO, защото това единствено разграничение променя цената и източника. За по-задълбочено сравнение вижте нашияръководство за MPO и MTP влакна.
Видове MPO адаптери
Според броя на фибрите: 8, 12, 16 и 24
Съобразете адаптера с формата на конектора и приложението. Често срещани показатели и къде се появяват:
- 8 и 12 влакна:40G-SR4 и 100G-SR4 използват 8 влакна, често разположени в 12-влакна MPO; singlemode 400G-DR4 също използва 8 влакна в MPO-12.
- 16 влакна:400G-SR8 и вариантите 800G използват 16 влакна, с 8 предаващи и 8 приемащи, в MPO-16.
- 24 влакна:формат с два-реда за много висока плътност и някои наследени 100G-SR10 връзки.
MPO-12 и MPO-16 не са взаимозаменяеми. Те се различават по ширина на накрайника и ключ, така че отворът на адаптера също се различава. Потвърдете броя както на конектора, така и на панела, преди да купите.Множество -броящи MTP/MPO адаптериса налични за опростяване на складирането, но адаптерът все пак трябва да съответства на конектора, който всъщност използвате.
Едномодов срещу многомодов
MPO адаптерите идват и за двете. Едномодовият (OS2) отговаря на по-дълъг обхват и по-малки бюджети за загуби, докато многомодовият (OM3, OM4, OM5) доминира при кратко-обхвата и високо-скоростните връзки в центъра за данни. Типът влакно определя лака на конектора и степента на производителност, а често и цвета на корпуса. Ако все още решавате кое да внедрите, нашият преглед наедномодово срещу многомодово влакноизлага компромисите-.
Цветен код и корпус
Цветът е полезна първа следа. Аква обикновено сигнализира OM3 или OM4, пурпурно или виолетово ерика често сигнализира OM4, лайм зелено сигнализира OM5, а синьото или зеленото е обичайно за единичен режим. Това обаче е улика, а не гаранция, защото производителите се различават и изборът UPC-срещу-APC също влияе върху цвета на корпуса. Прочетете листа с данни за типа на влакното, полярността и класа, вместо да купувате само цвета на корпуса. Ако вашето цветово решение наистина зависи от стъклото,Многомодово семейство от OM1 до OM5обяснява как оценките се съпоставят с приложенията.
Фланец срещу фланец
Това е решение,-по-скоро подходящо за ефективност.
| Аспект | Фланцов | Без фланец |
|---|---|---|
| Монтаж | Винт-закрепен към метален панел | Клипс-за захващане, без инструмент- |
| Най-добре когато | Фиксирани ODF или пач панели, по-тежка работа, често пре-поправяне | Модулни панели и касети с висока{0}} плътност, бързо сглобяване |
| Компромис- | По-силно задържане, по-бавно монтиране | Бързо за монтиране, задържането зависи от изреза на панела |
Ако адаптерът живее във фиксирана метална рамка, която се използва често, фланецът е по-безопасният избор. Ако опаковате плътен модулен панел и искате сглобяване без-инструменти, обикновено печели безфланецът.
Къде се използват MPO адаптери?
Вместо да изброявате приложенията, помага да разгледате точката на свързване и бележката за избор за всяко.
Центрове за данни.MPO адаптерите се намират в съединителните панели, на задните части на касетата и при съединяванията между --багажници. Типичният път е голям-MPO магистрален или пач кабелвърху панел, след което го разделя през касети към LC дуплексни портове. Бележка за избор: съпоставете типа на полярността на касетата и ориентацията на клавиша, или прекъсването няма да запази предаването и приемането.
Телеком и ODF.В оптичните разпределителни рамки и маршрутизирането на централните{0}}офиси MPO консолидира много влакна в компактни панели. Ако избирате между стилове на рамката, нашето сравнение наODF срещу пач панелкапаци, където всеки пасва.
Касети и пробив.Много касети използват MPO адаптери отзад и LC отпред, превръщайки един багажник в дуплексни портове за корекция. За смесени внедрявания вижтеLC срещу MTP/MPO за висока плътност, и където ан
8-core SC-to-MTP/MPO пробивима смисъл.
Високо{0}}скоростна миграция.Преминавайки от дуплекс към паралелна оптика, MPO окабеляването опростява физическия слой. 400G-SR8, например, работи16 влакна върху MPO-16според IEEE 802.3. Ако първо правите стъпка от 100G, нашият
100G ръководство за окабеляванепреминава през опциите.
Ползите с един поглед
| полза | Какво означава на практика |
|---|---|
| По-висока плътност | Един MPO интерфейс носи от 8 до 24 влакна, намалявайки броя на съединителите и адаптерите в стелажа |
| По-чисто управление | По-малко точки на свързване означава по-малко задръствания и по-добър въздушен поток |
| По-бърза инсталация | Предварително прекратените стволове и касети пропускат полирането и снаждането-на място |
| По-лесни надстройки | Планиран MPO гръбнак може да -се върне към касети, прекъсвачи или директна паралелна оптика по-късно |
| Готов-за висока скорост | Естествено подходящ за 40G, 100G и 400G паралелни приемо-предаватели |
Как да изберем MPO адаптер: рамка от 6 стъпки?
Вместо да избирате по форма, работете надолу по канала в ред:
- Потвърдете типа връзка.Дали това е директна връзка MPO-към-MPO, или касети за захранване на MPO магистрала, които излизат към LC?
- Потвърдете интерфейса на трансивъра.Обърнете внимание на броя на влакната и конектора, например 100G-SR4 при 8 влакна или 400G-SR8 при 16 влакна и често APC.
- Потвърдете броя на влакната на багажника.MPO-8, 12, 16 или 24; адаптерът трябва да съответства на него.
- Потвърдете касета срещу директно.Касетите задават картографирането на полярността вместо вас. Директната връзка натиска полярността върху кабелите за свързване и кабелите, така че вие сами носите отговорността.
- Потвърдете ориентацията на ключа и жилище.Ключ-нагоре до ключ-надолу или ключ-нагоре до ключ-нагоре за вашия метод и с фланец или без фланец за вашия панел.
- Потвърдете бюджета за загуба и чистотата.Изберете степента на загуба-на вмъкване, от която се нуждае бюджетът на връзката ви, и планирайте проверка и почистване преди свързване.
Ако стъпки от 1 до 5 ви оставят повече от един брой за складиране, много-форматен адаптер може да опрости рафта, но само след като тези стъпки действително са уредени.
Пример: Избор на адаптер за панел за свързване на център за данни
Да кажем, че поставяте 24-влакнест OM4 MPO канал на 1U панел и го разделяте на LC дуплекс за 100G-SR4 комутатори. Съединителите на багажника са женски, а MPO съединителите на касетата са мъжки, така че стандартният MPO адаптер ги свързва без сблъсък по пол. Вие сте стандартизирали метод B, така че касетите и багажникът са тип B и съединителите отговарят на ключ-до ключ-нагоре; адаптерът просто трябва да поддържа тази ориентация и формата на броя-влакна, който използва касетата. Избирате безфланцеви адаптери, защото панелът е с плътен дизайн-, аква корпус, защото влакното е OM4, и клас с ниски загуби, защото каналът вече изразходва бюджет за две касети. Преди да закърпите, проверявате всяка накрайник. Нищо от това не е екзотично, но пропуснете проверката на поляритета и целият панел тихо предава в предаване.
Контролен списък със спецификации на MPO адаптер за RFQ
Когато изпращате заявка за оферта, дайте на доставчика тези подробности, така че правилната част да бъде изпратена първия път:
- Брой влакна: 8F, 12F, 16F или 24F
- Тип влакно: едномодово (OS2) или многомодово (OM3, OM4, OM5)
- Тип полярност: A, B или C
- Ориентация на клавишите: клавиш-нагоре до клавиш-надолу или клавиш-нагоре до клавиш-нагоре
- Полът на конектора, използван във връзката
- Корпус: фланец или без фланец
- Цвят и материал на корпуса
- Работен температурен диапазон
- Степен на -загуба или връзка-бюджетна цел
- Капачки за прах и съвместимост с адаптерна плоча или изрези на панела
- Съответствие като RoHS, плюс протокол от изпитване
Кратка диаграма на окабеляване до този списък премахва повечето от -и-назад.
Проверете и почистете, преди да се свържете
MPO накрайник събира много челни повърхности в една повърхност, така че едно петно може да свали повече от един канал. При 16- и 24-влакнестите накрайници варирането на височината между влакната прави равномерното почистване по-трудно, поради което правилото е да се инспектира, почисти и след това да се инспектира отново. Замърсяването се проявява като по-висока загуба на вмъкване, по-висока отражателна способност и прекъсващи връзки, които се проследяват бавно в плътен панел. Използвайте подходящи инструменти за проверка и почистване на MPO и следвайте звукаend-практика за лицева проверкапреди всяка половинка. Нашите бележки за
работа с MPO джъмперипокриват ежедневната-за-ежедневна грижа, която на първо място поддържа чисти крайните повърхности.
Често срещани грешки и какво струват
- Игнориране на полярността.Частите пасват, но предаването каца при предаване. Връзката е тъмна и губите време в проследяване на връзка, която физически изглежда правилна.
- Третиране на MPO и MTP като идентични по качество.И двете съвпадат, но загубата и издръжливостта се различават. Приемането на паритет може тихо да взриви ограничен бюджет за връзка.
- Купуване само на цвят.Aqua не потвърждава степен, полярност или полиране. Листът с данни го прави.
- Забравяне на пола.Два закрепени или два незакрепени конектора няма да се подравнят и насилването им може да надраска крайните повърхности.
- Няма план за надграждане.Адаптер и магистрала, избрани само за днес, може да не се -ремонтират чисто до 400G или 800G по-късно.
ЧЗВ относно MPO адаптерите
Въпрос: Какво всъщност прави MPO адаптерът?
О: Свързва два MPO конектора и ги държи подравнени, така че цял ред влакна да се свърже наведнъж през един компактен интерфейс.
В: Адаптерът същият ли е като конектора?
О: Не. Конекторът е прикрепен към кабела, а адаптерът е съединителната част в панела, която позволява на два конектора да се свържат.
Въпрос: Трябва ли да използвам тип A или тип B?
О: Зависи от целия канал. Тип B е обичаен за директна паралелна оптика, тъй като едни и същи свързващи кабели работят в двата края. Тип A е често срещан при касетно-базирано структурно окабеляване. Решете веднъж и го поддържайте последователен от край до край.
Въпрос: Може ли един адаптер да обслужва както MPO-12, така и MPO-24?
О: Не. Ширината на втулката и ключът се различават, така че отворът на адаптера е специфичен за броя-. Някои адаптери се предлагат в няколко броя версии, но всяка версия все още отговаря на един формат.
В: Как да прочета ключ-нагоре или ключ-надолу от спецификация или снимка?
О: Намерете раздела за ключ върху тялото на съединителя. Дали два сдвоени конектора се срещат отгоре-към-долу или отгоре-към-нагоре ви показва директно или обърнато съпоставяне, което се свързва директно с типа на полярността.
В: Едномодовите и многомодовите адаптери просто различни цветове ли са?
A: Не. Типът влакна влияе върху лака, степента и допустимите отклонения, не само цвета. Потвърдете пълната спецификация.
Въпрос: Кой MPO адаптер ми трябва за 400G или 800G?
О: Тази паралелна оптика използва 16-влакнен MPO-16, често с APC. Сравнете адаптера с този брой и ключ.
Въпрос: Как да разбера, че адаптерът на доставчика е добър?
О: Поискайте тип влакно, полярност, пол, жилище, степен на загуба-вмъкване и доклад от тест, след което проверете дали съвпада и отговаря на бюджета ви за връзка.
Въпрос: Какво трябва да поръчам заедно с адаптерите?
О: Обикновено магистрални и пач кабели, касети, адаптерна плоча или панел и капачки за прах, всички съответстващи на една и съща полярност и схема на ключовете.
Заключение
MPO адаптерът е малка част с извънгабаритна работа: поддържане на два мулти{0}}влакнести конектора подравнени, така че връзката да работи от първия път. Вземете правилно броя на влакната, полярността, пола, типа влакно и корпуса и ги потвърдете спрямо стандартите за интерфейс и полярност, вместо да купувате на външен вид. Ако определяте обхвата на проект MPO/MTP, изпратете отпред на вашия доставчик броя на влакната, типа на полярността, ориентацията на клавишите, стила на корпуса и диаграмата на окабеляването. Това е най-бързият път надясноMPO адаптери съответстващите кабелни комплекти за вашата мрежа.
