АнFC влакнест конекторе кръгъл оптичен конектор с резба, който се завинтва в адаптер или порт за оборудване, вместо да се натиска като SC или LC конектор. Името обикновено се чете катоКонектор за накрайник, и целият дизайн съществува, за да прави едно нещо добре: поддържа стабилна, повтаряща се оптична връзка, която остава неподвижна, когато оборудването се борави, премества или е изложено на вибрации.
FC вече не е по подразбиране за нови мрежи с висока-плътност - тази роля принадлежиLC конектори. Но все още е често срещано при оптични тестови инструменти, в части от по-стара телекомуникационна и преносна инфраструктура, както и в лазерни, сензорни и поляризационни-поддържащи (PM) влакнести системи. Това ръководство обхваща как работи FC, как се различават FC/PC, FC/UPC и FC/APC, къде FC все още се посочва днес и как да изберете правилния FCконектор, пач кабел, пигтейл или адаптер за проект.

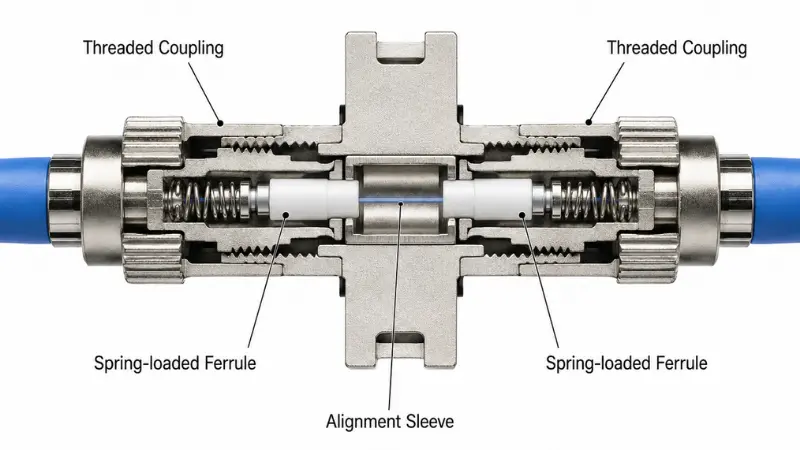

Как работи FC Fibre Connector?

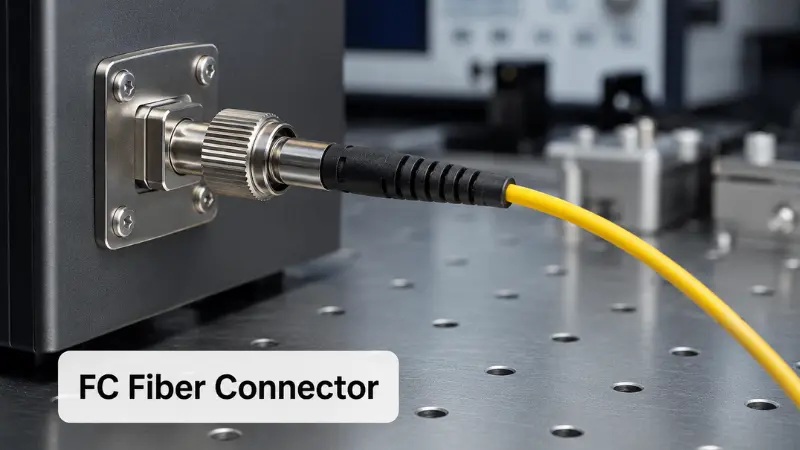

FC конекторът използва съединителна гайка с резба за заключване към адаптер или порт на устройство. Докато гайката се затяга, натовареният с пружина-накрайник се притиска в контакт със свързващия накрайник, подреждайки двете крайни повърхности на влакното, така че светлината да може да преминава с ниски загуби. Размерите на интерфейса са дефинирани международно вIEC 61754-13, който определя фамилията FC конектори около 2,5 mm накрайник и резбовано, пружинно-съединение.
Механизъм за свързване с резба
Завинтването-на съединителя е характерната характеристика на съединителя. Вместо да щракнете на място, вие завъртате гайката, докато конекторът легне. Изплащането е механична стабилност: връзката издържа на случайни издърпвания и поддържа центровката си при вибрации, което е точно това, от което се нуждаят тестовите стендове и портовете за инструменти.
Компромисът-е скоростта. Прехвърлянето и премахването на всяка връзка е по-бавно от действието push-pull на SC или LC, така че FC рядко е правилният инструмент за плътен пач панел, който често се пре-поправя. Той печели своето място, където връзката е установена веднъж и се очаква да остане надеждна.
Накрайник, ключ и частите, които имат значение
Познаването на основните части улеснява както определянето, така и отстраняването на неизправности:
- Накрайник- обикновено 2,5 mm керамичен (цирконий) цилиндър, който държи и центрира влакното в края, със същия номинален размер като SC и ST накрайниците.
- Съединителна гайка- въртящата се метална яка, която се нанизва върху адаптера и прилага контактна сила.
- Ключ за подравняване- малък мъжки ключ върху тялото на съединителя, който задава ориентация и спира въртенето на накрайника срещу свързващата крайна повърхност.
- Корпус на конектора и багажник- корпусът, който държи всичко заедно, плюс-обувката за освобождаване от напрежението, която защитава влакното там, където излиза.
- Адаптерна втулка- вътре в FC адаптера, разделена втулка за подравняване приема двете накрайници и ги подрежда.
Подравняването има значение, тъй като конекторът с неправилно поставяне или кръстосана-ключова връзка повишава загубата при вмъкване и загубата при връщане, а насилването или усукването на накрайник срещу неговия съединител може да надраскаполиран край. Ключът е особено важен при ъглови (APC) конектори, където позицията на въртене влияе пряко върху производителността.

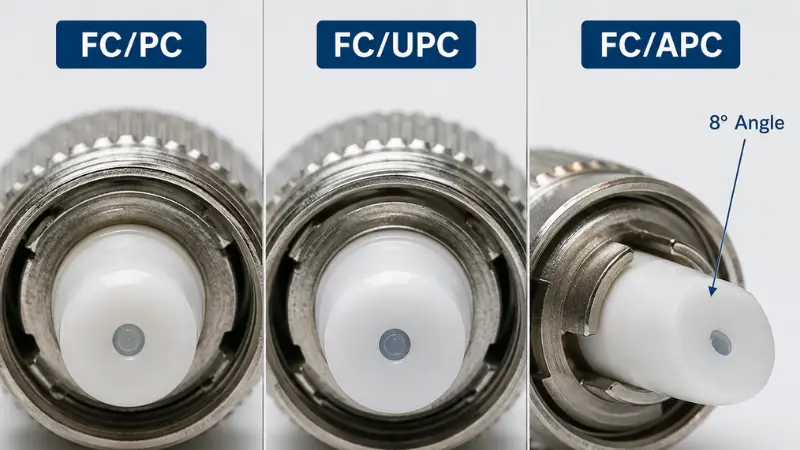

Типове полски конектор FC: PC, UPC и APC
FC конекторите се доставят с различни полирания на крайните-лице, а полирането -, а не тялото на конектора - е това, което основно води до отражение и загуба на вмъкване. Ако си спомняте нещо от този раздел, запомнете три-буквената наставка на номера на частта. За по-задълбочен поглед върху всички семейства конектори вижте нашето ръководство заPC, UPC и APC лак.
FC/PC (Физически контакт)
PC е оригиналната куполообразна полировка, при която сърцевините на влакната се докосват под лек натиск на пружината. Работи, но ефективността му на отражение изостава от по-нови лакове, така че рядко се посочва в нови проекти с един-режим и сега се появява предимно на наследено оборудване.
FC/UPC (ултра физически контакт)
UPC е по-фина, по-строго контролирана версия на компютъра. Осигурява ниска загуба на вмъкване и стабилна загуба на връщане и е практическа стандартна настройка за общи едно-режимни връзки, лабораторни връзки и интерфейси на оборудването, които се нуждаят от директно физическо-полиране на контакта. UPC частите обикновено са маркирани със сини ботуши, въпреки че цветовото кодиране може да варира според производителя.
FC/APC (ъглов физически контакт)
APC полира крайната повърхност под ъгъл - стандартизираната стойност е 8 градуса -, така че отразената светлина се насочва към облицовката, вместо направо обратно към източника. Това рязко намалява обратното отражение, поради което APC е избран за системи, чувствителни към отразена светлина: CATV и аналогово видео, PON и FTTH емисии, лазерни източници и прецизни измервания. Частите на APC обикновено носят зелени ботуши.
APC конекторите трябва да се свързват само с APC конектори, които споделят един и същ ключ. Принудителното натискане на лице на APC срещу лице на UPC или PC причинява големи загуби и може трайно да повреди двете крайни повърхности.
PC срещу UPC срещу APC с един поглед
| полски | Челно лице | Типична загуба на връщане | Общ цвят | Най-доброто за |
|---|---|---|---|---|
| PC | Леко куполна | По-голямо или равно на 40 dB | - | Наследено оборудване, по-стари връзки |
| UPC | Купол, по-фин лак | По-голямо или равно на 50 dB | Синьо | Общи портове за един-режим, лаборатория и оборудване |
| APC | Ъгъл 8 градуса | По-голямо или равно на 60 dB | зелено | CATV, PON/FTTH, лазери, тест за точност |
Стойностите за -загубата на връщане по-горе отразяват нивата, често цитирани в международните стандарти за ефективност, като напрIEC 61753и в листовете с данни на доставчика; винаги потвърждавайте точната оценка спрямо протокола от теста за частите, които поръчвате.

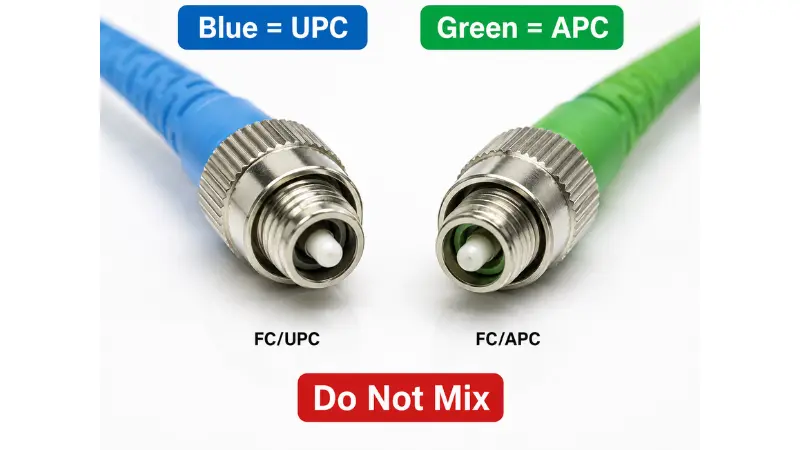

Как да различим FC/APC и FC/UPC
На практика обикновено можете да идентифицирате лака по четири начина: цвят на багажника (зелен за APC, син за UPC), видимия ъгъл на върха на втулката, суфикса на спецификацията или етикета на поръчката (FC/APC срещу FC/UPC) и маркировката на порта на оборудването. Когато се съмнявате, първо проверете етикета на порта, вместо да съдите по външния вид - това е единственият най-лесен начин да избегнете несъответствие на APC/UPC.

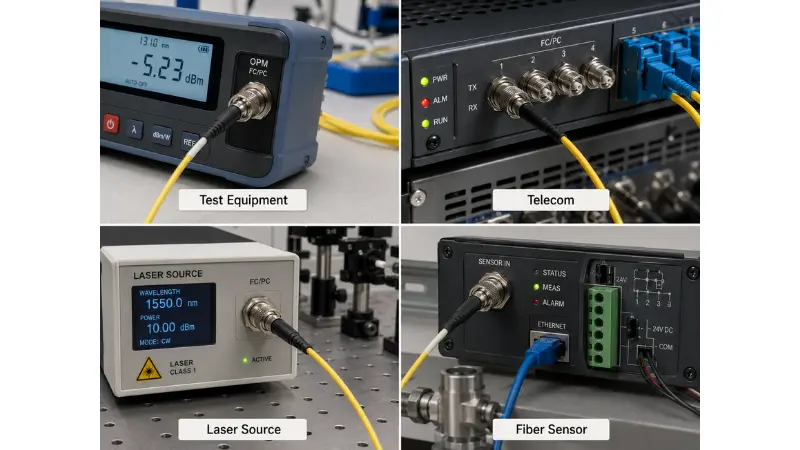

Къде все още се използват FC Fiber Connectors?
Справедлив въпрос за всеки конектор, който предхожда LC, е дали е остарял. FC не е -, а просто се е стеснил до местата, където стабилността му си заслужава по-бавната връзка.

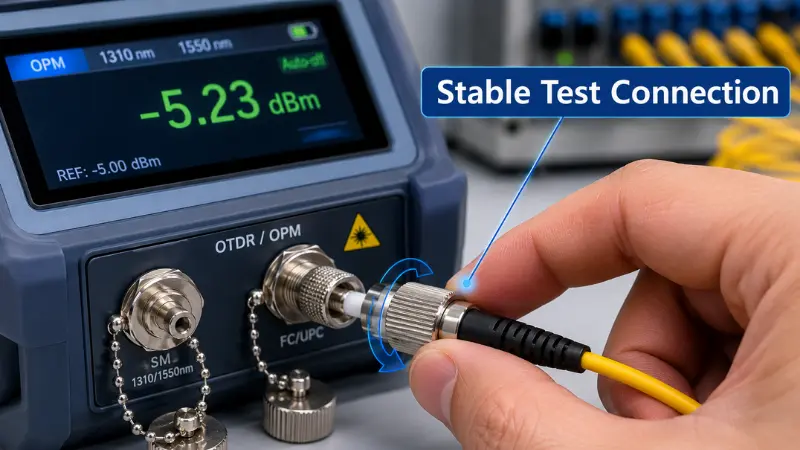

Оборудване за тестване и измерване
FC е позната гледка при оптичните измерватели на мощност, светлинните източници, OTDR и анализаторите на оптичния спектър, както и при тестовите кабели за еталонен-клас. Съединителят с резба поддържа постоянен, повтарящ се контакт, който поддържа измерванията постоянни в много цикли на свързване/разединяване - истинско предимство, когато разхлабен порт може да изкриви показанията.
Телекомуникационни и преносни системи
Някои телекомуникационни и транспортни съоръжения, особено по-стари платформи, са изградени около FC портове и все още ги използват. Новите сгради клонят къмSC конекторив мрежи за достъп и LC на оборудване, но FC все още може да се изисква да съответства на съществуващо шаси или разпределителна рамка.
Лазери, сензори и PM влакна
Лазерните инструменти, влакнестите сензори, изследователските настройки и модулите от PM влакна често използват FC, тъй като механичната стабилност и прецизното, повторяемо подравняване са по-важни от скоростта на връзката. В тези системи дори малки количества обратно отражение могат да дестабилизират източника или да повредят измерването, така че FC/APC е често срещано тук.
Индустриална среда и среда с висока-вибрация
Тъй като съединителят е с резба, FC може да отговаря на връзки, изложени на вибрации или движение. Пригодността все още зависи от пълния монтаж - облекчаване на напрежението, качеството на адаптера и инсталацията - не само от конектора.

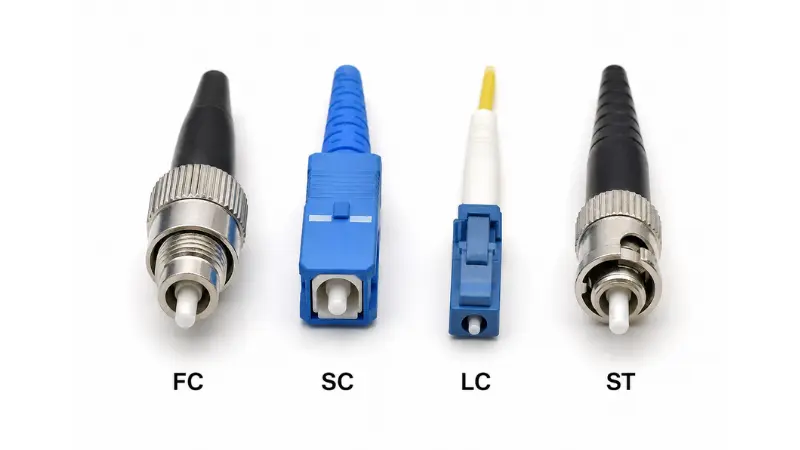

FC срещу SC срещу LC срещу ST конектори
FC е една от няколкото опции. Сравняването му с другите основни конектори прави решението по-ясно.
| Конектор | Заключване | Накрайник | Типична употреба | Сила | Ограничение |
|---|---|---|---|---|---|
| FC | Винт с резба | 2,5 мм | Тестово оборудване, телекомуникации, лазери, PM влакна | Стабилен, устойчив-на вибрации | По-бавно свързване |
| SC | Бутане-дърпане | 2,5 мм | FTTH, телеком, пач панели | Лесен за използване, богат на склад | По-голям от LC |
| LC | Бутане-издърпване резе | 1,25 мм | Центрове за данни, трансивъри, висока плътност | Компактен, висока плътност | Малкото резе е по-лесно за неправилно боравене |
| СВ | Байонетно завъртане-заключване | 2,5 мм | Наследен многорежимен режим | Лесно завъртане-заключване | Необичайно в новите сгради |
Кой конектор да изберете?
- Изберете FCпри свързване на тестови инструменти, съпоставяне на наследено FC оборудване или изграждане на лазерни/сензорни/PM връзки, където стабилното подравняване превъзхожда скоростта.
- Изберете LCза трансивъри ивисоко{0}}плътно окабеляване, където неговият 1,25 mm накрайник грубо удвоява плътността на порта.
- Изберете SCза FTTH и мрежи за достъп, където SC/APC е широко разпространен и лесен за терминиране на място.
- ИзберетеСВглавно за да съответства на съществуваща многомодова инсталация; рядко е изборът за нова работа.
Ако претегляте конкретно двата 2,5 mm винта-срещу-опциите за натискане, нашата бележка заразлики между SC и FC конекторизадълбочава компромисите-.

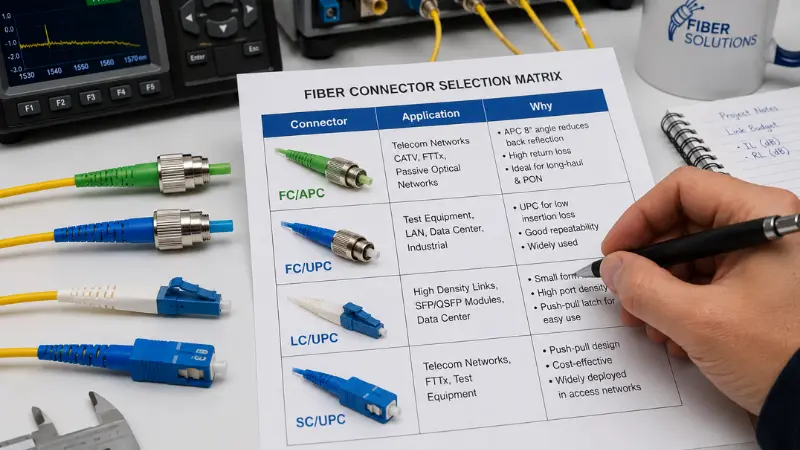

Матрица за избор на FC конектор
За бърза справка, ето как обикновено пада изборът според приложението:
| Приложение | Обичаен избор | защо |
|---|---|---|
| Оптичен тестов инструмент | FC/UPC или FC/APC | Съпоставете порта и неговото изискване за отражение |
| CATV / аналогова оптична връзка | FC/APC | Отражението отзад предпазва качеството на сигнала |
| Лазерен източник / PM влакно | FC/APC | Чувствителност на отражение и стабилно подравняване |
| Наследен телеком порт | Съвпадение на съществуващия тип FC | Съвместимост с инсталирано оборудване |
| Център за данни с висока-гъстота | Обикновено LC | FC е по-обемист и по-бавен за закърпване |
| FTTH / мрежа за достъп | Обикновено SC/APC | Стандартно внедряване на място |
Предимства и ограничения на FC конектори
Честното обобщение: FC разменя удобството за стабилност. Това е добра сделка на някои места и лоша на други.
Където FC е силен.Съединителят с резба е устойчив на случайно разединяване и вибрации, конструкцията на накрайника-и-ключа поддържа повтарящо се подравняване, а съединителят е наличен както в UPC, така и в APC, за да отговаря на различни нужди от връщане-загуби -, поради което продължава да работи при тестови, лазерни и PM приложения.
Къде FC не успява.Той е по-бавен за свързване и разединяване от SC или LC, той е физически по-голям от LC и следователно не е подходящ за панели с висока -плътност и изисква повече внимание по време на чифтосване: ключът трябва да се подреди и накрайникът никога не трябва да се натиска или завърта срещу своя съединител.
Кога да не използвате FC
Пропуснете FC, когато плътността на порта или скоростта на корекция е приоритет (достигнете до LC), когато разгръщате стандартна FTTH или мрежа за достъп (SC/APC обикновено е норма) или когато нищо във връзката всъщност не изисква нишковата стабилност на FC. Избирането на FC "за безопасност" на плътен панел обикновено само добавя разходи и забавя инсталацията.

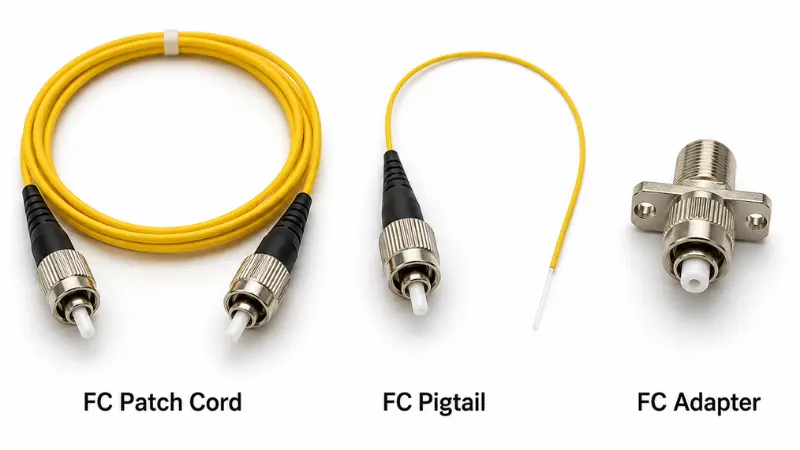

FC Patch Cord срещу FC Pigtail срещу FC Adapter
Тези три FC продукта решават различни проблеми и смесването им е често срещана грешка при поръчка:
- FC пач кабелиса завършени от двата края и свързват два порта директно - например инструмент към пач панел. Якетата обикновено са 2,0 mm или 3,0 mm.
- ФК пигтейлиимат съединител в единия край и голо влакно в другия, предназначени за синтез-снаждане в кабел или поставка. Те обикновено използват 0,9 мм плътно-буферирано влакно.
- FC адаптери(съединители) са женската преграда, която свързва два FC конектора чрез подравняваща втулка; те се монтират в панели, кутии и кутии.
Как да изберем правилния конектор FC Fiber?
Преди да поръчате FC конектор, пач кабел, пигтейл или адаптер, потвърдете тези пет неща.
1. UPC или APC
Използвайте FC/UPC за общи връзки с един{0}}режим, където е достатъчна ниска вмъкната загуба. Използвайте FC/APC, където обратното отражение има значение - лазери, аналогови/CATV, PON и прецизни измервания. Никога не смесвайте APC с UPC или PC.
2. Тип влакна
Потвърдете дали връзката еединичен-режим или многомодов. FC с един-режим е норма в телекомуникациите, тестовете и-оптиката на дълги разстояния; multimode FC съществува, но е много по-рядко срещан в нова работа.
3. Диаметър на кабела
Съпоставете обувката и конектора с кабела: 0,9 mm стегнато-буферирано влакно за повечето пигтейли и 2,0 mm или 3,0 mm обвивки за свързващи кабели, в зависимост от маршрута и издръжливостта.
4. Съвместимост на адаптер и ключ
Адаптерът трябва да съответства на лака и ключа. FC адаптерите се предлагат в тесен ключ (често означен с NK / 2,0 mm) и широк (WK / 2,14 mm), като тесният ключ е по-разпространен днес. За FC/APC подравняването на клавишите е от решаващо значение, тъй като ъгловата позиция определя производителността - несъответстващият ключ може да попречи на правилното поставяне или да увеличи загубата.
5. Изисквания за изпълнение
Не спирайте до името на конектора. Потвърдете числата, които определят дали връзката работи:
- Вмъкната загуба (IL)- загубена светлина при преминаване през чифтосаната двойка; по-ниско е по-добре. Поискайте типичните и максималните стойности.
- Възвратна загуба (RL)- светлина, отразена обратно към източника; по-високият dB е по-добър и това е основната причина да изберете APC.
- Работна дължина на вълната- потвърдете, че модулът е оценен за вашия прозорец (например 1310/1550 nm в единичен-режим).
- Яке, издръжливост и околна среда- рейтинг на кожуха (като LSZH), издръжливост на-цикъл на щепсела и всякакви външни или промишлени изисквания.
За B2B поръчки също си струва да потвърдите, че доставчикът може да предостави протоколи от тестове, персонализирани дължини, етикетиране и опаковане.
Често срещани грешки, които да избягвате?

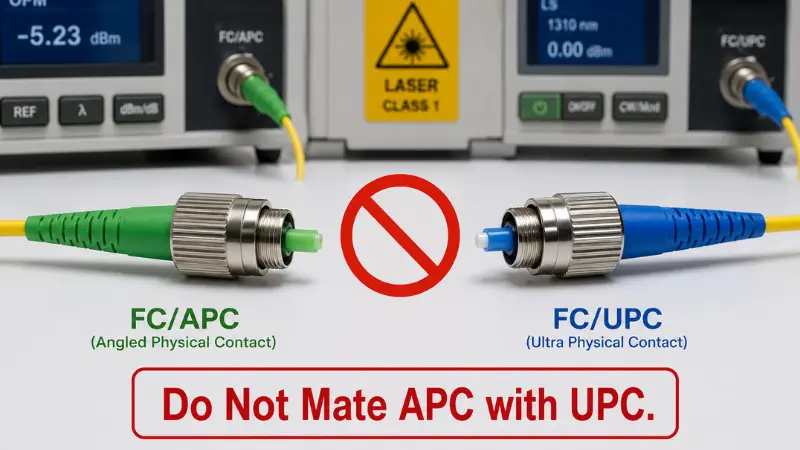

- Смесване на APC и UPC:Различните геометрии на челните-чеса означават, че сдвояването им причинява големи загуби и може да повреди лака. При снабдяването повечето FC грешки се свеждат до несъответствие при полиране, несъответствие в-диаметъра на кабела или допускане, че всеки FC адаптер е взаимозаменяем.
- Пренебрегване на чистотата:Прах, масло и драскотини увеличават загубите и развалят повторяемостта на теста. Проверете ипочистете краяпреди всеки мат, особено на инструменти.
- Използване на FC, където LC или SC пасва по-добре:Панелите с висока{0}}плътност обикновено изискват LC; FTTH обикновено иска SC/APC. Резервирайте FC за стабилност на резби или съвместимост на оборудването.
- Забравяне на портовете в двата края:Конекторът трябва да съответства на устройството, адаптера, панела или инструмента. Преди да поръчате FC пач кабели, проверете двата края на връзката - и прочетете етикета на порта, вместо да гадаете по външен вид.
Контролен списък за закупуване на FC Fibre Connector
Потвърдете тези, преди да направите поръчка:
- Конфигурация на конектора: FC към FC или хибрид като FC към LC или FC към SC
- Полски: UPC или APC
- Влакно: едно-модово или многомодово
- Дължина на кабела
- Диаметър на кабела: 0,9 мм, 2,0 мм или 3,0 мм
- Материал на якето и оценка
- Симплекс или дуплексструктура
- Тип адаптер, ключ и стил на монтаж
- Цели за загуба на вмъкване и загуба на връщане
- Доклад от изпитване, етикетиране и нужди от опаковане
Бележки за обществени поръчки за B2B купувачи
За поръчки на проекти каталожните настройки по подразбиране често не са достатъчни. Дължината на кабела, материалът на обвивката, цветът на обувката, лакът, форматът на етикета и опаковката влияят върху това колко гладко се монтират частите в мащаб - и повечето проблеми с FC, които могат да се избегнат на място, се проследят до несъответствие на полира, грешен диаметър на кабела или ключ на адаптер, който не е посочен. Заключете тези подробности в поръчката за покупка и поискайте отчети за-тестове на партида за всичко, захранващо оборудване за тестване или-чувствителни връзки за отражение.
ЧЗВ
В: Какво означава FC във влакнестите конектори?
О: Обикновено се чете като съединител с накрайник - кръгъл-фиброоптичен съединител с резбова връзка и, на стандартните части, 2,5 mm накрайник.
Въпрос: Как да разбера дали оборудването ми се нуждае от FC/UPC или FC/APC?
О: Проверете етикета на порта и съществуващите пач кабели. Зелени ботуши и суфикс "APC" означават под ъгъл; сини ботуши и "UPC" означават прав контакт. Ако системата включва лазери, аналогова/CATV или PON, много вероятно е APC. Когато не сте сигурни, съпоставете това, което вече е инсталирано, вместо да предполагате.
Въпрос: Може ли FC/APC да се свърже с FC/UPC?
О: Не. Тяхната крайна-геометрия на лицето се различава, така че свързването им причинява големи загуби на вмъкване и може да повреди и двете страни. APC се свързва само с APC.
Въпрос: FC конекторът един-режимен или многомодов ли е?
О: Може да бъде и двете, но FC най-често е единичен-режим, използван при тестови, телекомуникационни, лазерни и прецизни оптични връзки. Многомодовият FC съществува, но е необичаен при нови инсталации.
Въпрос: FC по-добър ли е от LC?
О: Нито едно от двете не е универсално по-добро. Съединителят с резба на FC е подходящ за тестови съоръжения и-податливи на вибрации връзки; Компактният 1,25 mm накрайник на LC е подходящ за трансивъри и панели с висока-плътност. Свържете конектора с порта и средата.
Въпрос: Какво трябва да проверя, преди да поръчам кабели за свързване на FC-към-LC?
О: Потвърдете полирането на всеки край (и не пресичайте APC с UPC), типа влакно, симплекс срещу дуплекс, диаметъра на кабела и обвивката, дължината и целите IL/RL -, след което проверете, че и двата порта на оборудването действително използват тези типове конектор и полиране.
Заключение
FC влакнестият конектор е конектор с резба, създаден за стабилни, повтарящи се оптични връзки, което го поддържа уместен при тестови инструменти, в лазерни и сензорни системи и навсякъде, където съществуващото оборудване е проектирано около FC портове -, дори когато LC и SC доминират в новите мрежи с висока-плътност и достъп. Изберете FC, когато портът, целта за производителност или средата изрично изискват това; достигнете до LC за плътност и SC/APC за FTTH.
Преди да поръчате, извършете бързите проверки, които предотвратяват повечето проблеми: потвърдете и двата порта на оборудването, полирането (UPC или APC), типа влакно, диаметъра на кабела и ключа на адаптера и поискайте тестов доклад за всички захранващи инструменти или-отразяващи чувствителни връзки. Получаването на тези права отпред е това, което поддържа загубата при вмъкване, загубата при връщане и разходите за преработка ниски.
