Какво е PoE инжектор и как да го използвате

Някъде на тавана на вашата сграда безжичната точка за достъп се нуждае както от мрежова връзка, така и от източник на захранване -, но най-близкият контакт е на две стаи. Провеждането на специално електрическо окабеляване би взривило бюджета. Това е точният проблем, който PoE инжекторът решава: той обединява данни и електрическо захранване в един Ethernet кабел. И когато този кабел се свърже обратно към оптична опора -, както се случва в повечето съвременни търговски мрежи -, комбинацията от влакна за дълги-разстояния и PoE на последната{7}}миля създава една от най-гъвкавите архитектури за внедряване, налични днес.

Какво точно е PoE инжектор?

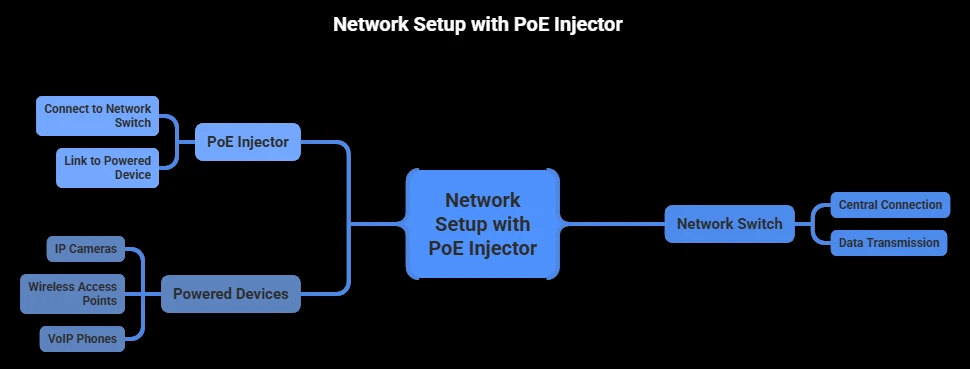

PoE инжектор, наричан още midspan или PoE адаптер, вкарва електрическо захранване в стандартен Ethernet кабел. Управляван от стандартите IEEE 802.3af, 802.3at и 802.3bt, той се намира между не-PoE мрежов комутатор и захранвано устройство (PD) като IP камера, VoIP телефон или безжична точка за достъп. Той приема два входа - Ethernet данни от превключвателя и променливотоково захранване от стенен контакт -, след което извежда един кабел, пренасящ захранване и данни към крайната точка.

Милиони наследени Ethernet комутатори остават в експлоатация. Замяната им с PoE-съвместими модели би било разточително. PoE инжекторът преодолява празнината на малка част от цената, като удължава живота на съществуващото оборудване, като същевременно позволява модерни захранвани устройства.

Как работи PoE инжектор

Типичен PoE инжектор разполага с два RJ45 Ethernet порта:Данни в(свързан към превключвателя или рутера нагоре) иPoE/Data Out(свързан към захранваното устройство). Трета връзка - захранващият кабел за променлив ток - се включва в стандартен стенен контакт.

Вътрешен AC{0}}към-DC преобразувател преобразува захранването от стенния контакт в регулиран постоянен ток, обикновено 48–57V за модели,-съвместими със стандартите. Това DC захранване се слива с Ethernet сигнала за данни на изходящия кабел. Захранваното устройство в далечния край разделя захранването от данните вътрешно, като използва всяко за съответната цел.

Преди да започне захранването, IEEE{0}}съвместимите инжектори извършват aпроцес на ръкостискане: инжекторът изпраща сонда за ниско-напрежение по кабела и ако PoE-съвместимо устройство отговори с правилния подпис, двете договарят точната мощност. Само след успешни преговори властта тече. Липсата на валиден отговор означава, че захранването не напуска инжектора -, предпазвайки не-PoE оборудване от случайна повреда.

Активни срещу пасивни PoE инжектори

Това разграничение може да означава разликата между безопасна инсталация и пържено устройство. Анактивен PoE инжекторотговаря на стандартите IEEE 802.3af/at/bt: ръкостиска, договаря напрежението и настройва доставката, за да отговаря на нуждите на свързаното устройство. Активните инжектори са професионалният-избор.

A пасивен PoE инжекторпропуска всичко това. Той натиска фиксирано напрежение - обикновено 24V или 48V - независимо от това какво седи в другия край. Без ръкостискане, без преговори, без предпазна мрежа. Включването на 24V устройство в 48V пасивен инжектор причинява трайна повреда. Пасивните модели все още обслужват бюджетни внедрявания с-съвпадащ хардуер, но изискват ръчна проверка преди всяко свързване.

PoE стандартите с един поглед

Вместо да се ровите през гъсти спецификационни документи, използвайте това сравнение, за да съпоставите правилния стандарт с вашите устройства:

Колоната „Налично на устройството“ е най-важна при оразмеряването на инжектор. Мощността се разсейва като топлина по дължината на кабела - приблизително 15–20% загуба при цели 100 метра пробег с качествено медно окабеляване. Винаги отговаряйте или надвишавайте действителното теглене на устройството, а не само етикета на стандарта.

Стъпка-по-Стъпка: Как да инсталирате PoE инжектор

Следното ръководство използва IP камера за сигурност, но процесът се отнася за всяко PoE-устройство. Не се изисква софтуерна конфигурация - PoE инжекторите са plug{3}}and-play хардуер.

Стъпка 1 - Тест-първо.Свържете камерата, инжектора и включете работната маса. Проверете дали камерата се включва, получава IP адрес и поточно предава видео. Конфигурирайте всички настройки, докато оборудването е на една ръка разстояние.

Стъпка 2 - Позиционирайте инжектора.Поставете го близо до превключвателя - той се нуждае от достъп както до AC контакт, така и до кратък Ethernet пробег до порта на превключвателя.

Стъпка 3 - Свържете входа на данните.Прокарайте кабел Cat5e, Cat6 или Cat6a от превключвателя към входния порт за данни на инжектора. Изборът на правилниякатегория пач кабелгарантира както целостта на данните, така и адекватно захранване.

Стъпка 4 - Свържете захранващия изход.Прокарайте втори Ethernet кабел от порта PoE/Data Out към Ethernet жака на камерата. Максимална дължина на кабела: 100 метра (328 фута) по спецификация IEEE.

Стъпка 5 - Включване.Включете AC кабела на инжектора в контакта. Ръкостискането става автоматично - камерата трябва да се включи след секунди.

Стъпка 6 - Монтирайте и проверете.Инсталирайте камерата за постоянно, потвърдете видео потока и проверете дали записът е активен.

Свързване на оптични влакна и PoE: Където дългите-разстояния срещат последната-миля

Тук разговорът се измества от общите съвети за PoE към архитектурата, която всъщност се мащабира. Медният Ethernet достига максимум на 100 метра. Оптичното окабеляване пренася сигнали през километри без влошаване. В мрежи, обхващащи множество сгради или открити зони, влакното управлява гръбнака, докато медта доставя последния сегмент до крайните точки. PoE инжектор се намира точно в тази точка на преход от влакно-към-мед, което го прави едно от стратегически най-важните устройства в хибридна мрежа.

Таблицата по-долу показва защо тази хибридна архитектура превъзхожда чистата мед:

Къде физически се намира PoE инжекторът в тези мрежи? Точно на мястото, където влакното става медно. При внедряване на FTTP оптичният сигнал пристига през прецизно завършено влакнооптични конекторина медиен конвертор или ONT. Ethernet изходът се захранва директно в PoE инжектора, който захранва камери, точки за достъп или телефони без допълнително електрическо окабеляване в която и да е крайна точка.

Същата логика важи и в мащаба. Когато един оптичен канал обслужва множество наематели, - се разделятоптични PLC сплитерив отделни редове - всяко помещение получава собствено ONT, собствено Ethernet предаване и собствен PoE инжектор, захранващ локални устройства. Ролята на инжектора никога не се променя: той свързва Ethernet канал-само за данни и устройство, което се нуждае както от данни, така и от захранване.

Вътре в стелажите за оборудване моделът се повтаря в по-малък физически мащаб. Техниците прекарват влакнаоптични клемни кутиии пач панели, след това използвайтеоптични адаптериза свързване на връзки между магистрални кабели и разпределителни връзки. След като сигналът премине към мед на изхода на пач панела, PoE инжекторът добавя мощност към конкретни портове - не се изисква пълно надграждане на PoE комутатора.

Липсващата връзка: PoE Fiber Media Converters

Стандартен медиен конвертор преобразува оптичните сигнали в електрически Ethernet сигнали и обратно -, ноPoE оптичен медиен конверторотива една крачка напред. Той съчетава преобразуването-към-мед и PoE инжектиране в едно устройство, елиминирайки изцяло необходимостта от отделен PoE инжектор.

Това има значение при-внедрявания в реалния свят. Помислете за паркинг-гараж, където IP камерите са разположени на 500 метра от най-близкия мрежов шкаф. Медта не може да достигне това разстояние. PoE влакнест медиен конвертор на входа на гаража приема входящата влакнеста линия и извежда Ethernet връзка с активирана PoE-директно към камерата. Едно устройство, един кабел към камерата, без електрически контакт на мястото на камерата.

Когато оценявате PoE влакнести медийни конвертори, потвърдете PoE стандарта (802.3af/at/bt), проверете типа влакно (един-режим срещу многомодов) и съпоставете типа на конектора с вашата инфраструктура. Качеството нафиброоптичен пач кабелв тази точка на предаване пряко засяга качеството на сигнала и-дългосрочната надеждност.

PoE инжектор срещу PoE превключвател: Кой ви трябва?

PoE превключвателят има PoE, вграден във всеки порт - захранването и данните се доставят стандартно без допълнителен хардуер. Това го прави идеален, когато повечето свързани устройства се нуждаят от PoE. Но това също означава подмяна на съществуващия ви не-PoE превключвател, което носи по-високи първоначални разходи и може да е ненужно, ако само няколко устройства действително изискват захранване.

PoE инжекторът добавя PoE възможност един порт наведнъж. Трябва да захранвате една IP камера на входа на склада? PoE инжектор с един порт се справя с това за $15–$30, без да докосва останалата част от вашата мрежа. Добавяне на няколко безжични точки за достъп в малък офис? Много-портов гигабитов PoE инжектор (4 или 8 порта) покрива работата, като същевременно запазва вашата съществуваща инвестиция в комутатор. Точката на рентабилност обикновено достига около 8–12 PoE устройства - след това специалният PoE превключвател обикновено става-рентабилен и по-лесен за управление.

Какво да вземете предвид преди покупка

Три фактора ръководят всяка покупка. Първо,брой устройства: PoE инжектор с един порт обработва една камера или AP; много{0}}портовите модели обслужват по-големи инсталации. Второ,мощност бюджет: пребройте мощността на всяко устройство и изберете модел, който надхвърля общото потребление. Една основна IP камера дърпа 8–12W; PTZ камера с нагревател може да изисква 50 W+. Трето,скорост и напрежение: Устройствата IEEE 802.3af/at/bt стандартизират 48V и се договарят автоматично, но наследеното оборудване може да очаква 12V или 24V. Също така потвърдете гигабитова пропускателна способност - гигабитов PoE инжектор предотвратява затруднения за крайни точки с висока-честотна лента като много-мегапикселови камери или Wi-Fi 6 точки за достъп.

Безопасност, качество на кабела и надеждност

IEEE-съвместимите PoE инжектори се нареждат сред най-безопасните устройства за захранване в мрежата. Механизмът за ръкостискане поддържа портовете електрически инертни, докато не бъде открит валиден PoE подпис - няма риск за случайно свързано не-PoE оборудване.

За-критично важни инсталации свържете PoE инжектора към непрекъсваемо захранване (UPS). Тъй като PoE устройствата получават захранване през мрежовото оборудване, UPS на инжектора осигурява резервна батерия към всяка свързана крайна точка едновременно.

Качеството на кабела заслужава повече внимание, отколкото обикновено се получава. Винаги използвайте солидни-медни Ethernet кабели с рейтинг Cat5e или по-висок. Алуминиеви-кабели с медно покритие (CCA) струват по-малко, но носят по-високо електрическо съпротивление - повече загуба на мощност, повече топлина и реален риск от пожар в PoE++ инсталации, натоварващи 60–90 W. Независимо дали работите садаптери за оптична мрежаили медни крайни точки, качеството на материала във всяка крайна точка определя дългосрочната-надеждност.
