Обяснени видове многомодови влакна: OM1 OM2 OM3 OM4 OM5

Дълбоко-техническо сравнение, за да помогне на мрежовите инженери и екипите за доставки да изберат правилното многомодово влакно за своята инфраструктура

Когато логистична компания в Ню Джърси се свърза с нас през последното тримесечие за надграждане на тяхната складова мрежа, те се изправиха пред обща дилема: тяхното съществуващо OM1 окабеляване не можеше да поддържа 10GbE комутаторите, които току-що бяха закупили. Техникът на-мястото беше препоръчал OM4, но дали това беше прекалено много за бягания със средна дължина от 85 метра? Този сценарий се изпълнява ежедневно в центрове за данни, кампуси и корпоративни съоръжения по целия свят.

Изборът на многомодово влакно не е просто избор на цветно{0}}кодиран кабел-, а разбиране на физиката на разпространението на светлината, съпоставяне на вашата инфраструктура с настоящите и бъдещи изисквания за честотна лента и оптимизиране на вашата капиталова инвестиция. Това ръководство надхвърля спецификациите-на ниво повърхност, за да обяснизащотези влакна работят по различен начин икакза вземане на информирани решения за вашето конкретно внедряване.

Какво прави многомодовото влакно "многомодово"

Преди да се потопим в класификациите на OM, нека установим какво отличава многомодовото влакно от неговия едно-модов аналог на основно ниво.

Многомодовото влакно има по-голям диаметър на сърцевината-обикновено 50 μm или 62,5 μm в сравнение с едно{3}}модовото ядро ​​от 9 μm. Това по-голямо ядро ​​позволява на светлината да преминава през влакното по множество пътища едновременно, като всеки път представлява различен „режим“ на разпространение. Мислете за това като за магистрала с много ленти срещу път с една-лента: повече ленти означават по-голям капацитет на трафика на къси разстояния, но координацията става предизвикателство при по-дълги участъци.

Интерфейсът-към-обвивката в многомодовото влакно с градуиран{2}}индекс не е рязка граница, а по-скоро постепенен преход в индекса на пречупване. Този градиент е прецизно проектиран, за да изравни времето за пътуване на различните режими. Светлината, пътуваща близо до ръба на влакното, изминава по-дълъг физически път, но се движи през материал с по-нисък -индекс на пречупване- (и следователно се движи по-бързо), докато светлината близо до центъра изминава по-къс път през материал с по-висок-пречупващ-индекс (движи се по-бавно). Когато са перфектно настроени, всички режими пристигат в приемника едновременно.

На практика производствените допуски означават, че тази компенсация никога не е перфектна. Получените времеви разлики между режимите-наречени модална дисперсия-в крайна сметка ограничават честотната лента на влакното и разстоянието за предаване. Това е ключовият параметър, който разделя OM1 до OM5.

Еволюцията от LED към VCSEL: Разбиране на революцията в честотната лента

Класификационната система OM отразява фундаментална промяна в технологията на светлинния източник, настъпила в края на 90-те и началото на 2000-те години.

Светодиодната ера (OM1 и OM2)

Ранните многомодови системи са използвали -диоди, излъчващи светлина (LED) като източник на светлина. Светодиодите произвеждат широк, равномерен изход, който изпълва цялата сърцевина на влакното, вълнувайки всички налични режими едновременно. Това условие за „препълнено стартиране“ означава, че честотната лента на влакното се определя от общата производителност на стотици режими, работещи заедно. Няколко бавни или бързи режима имаха минимално въздействие, тъй като енергията на сигнала беше разпределена по толкова много пътища.

Светодиодите имат основно ограничение: максималната им скорост на модулация е около 622 Mbit/s. Това ограничение ги прави неподходящи за приложения с гигабитова-скорост, независимо от теоретичните възможности на влакното.

Революцията на VCSEL (OM3, OM4, OM5)

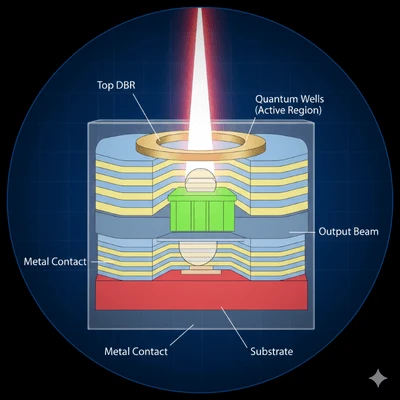

Вертикалните-повърхностни-излъчващи лазери (VCSEL) промениха всичко. Тези полупроводникови лазери предлагат:

Скорости на модулация над 25 Gbit/s (и продължаващи да се подобряват)

По-тясна спектрална ширина, намаляваща хроматичната дисперсия

По-висока оптична мощност за подобрени съотношения-към-шум

По-ниски производствени разходи в сравнение с крайно{0}}излъчващите лазери

Кръгли профили на греди, които се свързват ефективно в сърцевините на влакната

VCSEL обаче не запълват равномерно сърцевината на влакното. Техният концентриран лъч възбужда само поднабор от налични модове-обикновено тези близо до центъра на влакното. Това условие за „ограничено стартиране“ означава, че всички дефекти или вариации на индекса на пречупване в центъра на ядрото оказват непропорционално влияние върху производителността на системата.

Ето защо OM1 и OM2 влакна, предназначени за препълнени светодиоди, често се представятпо-лошос VCSEL, отколкото предполага тяхната номинална честотна лента. Производителите на влакна отговориха, като разработиха лазерно{1}}оптимизирано многомодово влакно (LOMMF) със строго контролирани профили на индекса на пречупване, специално проектирани за изстрелвания на VCSEL. Това лазерно-оптимизирано влакно стана основата за класификациите OM3, OM4 и OM5.

OM Класификации: Подробна техническа разбивка

OM1 влакно

Основни спецификации:

Диаметър на ядрото: 62.5μm

Диаметър на обшивката: 125μm

Препълнена честотна лента при стартиране (OFL): 200 MHz·km при 850nm, 500 MHz·km при 1300nm

Максимално затихване: 3,5 dB/km при 850nm, 1,5 dB/km при 1300nm

Цвят на якето: Оранжев (съгласно TIA-598C)

Технически контекст:

Първоначално беше избрано по-голямото ядро ​​от 62,5 μm на OM1, защото опростява подравняването с LED източници и позволява по-свободни толеранси на конекторите. Това по-голямо ядро ​​обаче поддържа повече режими на разпространение от 50 μm влакно, което води до по-голяма модална дисперсия и по-ниска честотна лента.

Размерът на ядрото от 62,5 μm създава фундаментална несъвместимост: OM1 конекторите и пач кабелите не могат да се смесват с OM2/OM3/OM4/OM5 компоненти. Свързването на влакно от 62,5 μm с влакно от 50 μm води до приблизително 3-4 dB допълнителни загуби, достатъчни, за да причинят повреди на връзката в много системи.

Практически граници на разстоянието:

Текущо състояние:

OM1 се счита за наследена инфраструктура. Новите инсталации не трябва да посочват OM1, освен ако не се свързват към съществуваща 62,5 μm инсталация, където се изисква модална непрекъснатост. Ограничението от 33 метра при 10GbE го прави непрактичен за модерни приложения в центрове за данни.

OM2 влакна

Основни спецификации:

Диаметър на ядрото: 50μm

Диаметър на обшивката: 125μm

OFL честотна лента: 500 MHz·km при 850nm, 500 MHz·km при 1300nm

Максимално затихване: 3,5 dB/km при 850nm, 1,5 dB/km при 1300nm

Цвят на якето: Оранжев (съгласно TIA-598C)

Технически контекст:

OM2 представлява прехода към 50 μm технология на ядрото, като същевременно е проектиран предимно за LED източници. По-малкото ядро ​​намалява броя на поддържаните режими, подобрявайки честотната лента в сравнение с OM1. Съвременният OM2 често се произвежда като лазер-оптимизиран, въпреки че не отговаря на строгите EMB изисквания на OM3.

Тъй като и OM1, и OM2 използват оранжеви обвивки, винаги проверявайте типа на влакното, като проверявате отпечатаната легенда на кабела (напр. "50/125" срещу "62.5/125") преди прекъсване или снаждане.

Практически граници на разстоянието:

Текущо състояние:

Подобно на OM1, OM2 постепенно се премахва от новите инсталации. Ограничението от 82 метра при 10GbE ограничава неговата полезност в съвременните среди, въпреки че остава приложимо за 1GbE връзки в границите на разстоянието.

OM3 влакно (лазерно-оптимизирано многомодово влакно)

Основни спецификации:

Диаметър на ядрото: 50μm

Диаметър на обшивката: 125μm

Ефективна модална честотна лента (EMB): 2000 MHz·km при 850nm

OFL честотна лента: 1500 MHz·km при 850nm

Максимално затихване: 3,0 dB/km при 850nm

Цвят на якето: Aqua (съгласно TIA-598C)

Технически контекст:

OM3 беше първата класификация на влакната, проектирана специално за VCSEL предаване. Ключовият показател се измести от препълнена лента за стартиране (от значение за светодиоди) към ефективна модална честотна лента (от значение за VCSEL). EMB се определя чрез тестване на забавяне на диференциалния режим (DMD), което измерва как различните групи режими се забавят една спрямо друга при ограничени условия на стартиране, които симулират поведението на VCSEL.

Спецификацията EMB от 2000 MHz·km означава, че връзка от 300- метра осигурява приблизително 6,67 GHz използваема честотна лента, достатъчна за 10GbE с резерв. Профилът на индекса на пречупване на влакното е строго контролиран, особено в центъра на ядрото, където се концентрира енергията на VCSEL.

Практически граници на разстоянието:

Текущо състояние:

OM3 остава широко разпространен и-рентабилен за 10GbE приложения в рамките на 300 метра. За жилищни оптични инсталации и по-малки корпоративни мрежи, където кабелите остават под 300 метра, OM3 предлага отлична стойност. Приложенията 40GbE и 100GbE обаче бързо разкриват своите ограничения.

OM4 влакна

Основни спецификации:

Диаметър на ядрото: 50μm

Диаметър на обшивката: 125μm

Ефективна модална честотна лента (EMB): 4700 MHz·km при 850nm

OFL честотна лента: 3500 MHz·km при 850nm

Максимално затихване: 3,0 dB/km при 850nm

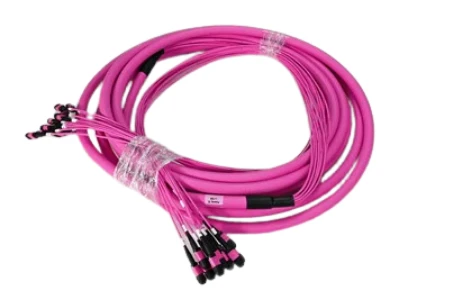

Цвят на якето: Aqua или Erika Violet (съгласно TIA-598C)

Технически контекст:

OM4 се появи от непрекъснатото усъвършенстване на производствения процес след въвеждането на OM3. Производителите на влакна постигнаха по-строг контрол върху профила на индекса на пречупване, повече от удвояване на ефективната модална честотна лента. Това не беше толкова нов дизайн на влакна, колкото еволюция на производството на OM3 към по-високи стандарти за качество.

4700 MHz·km EMB позволява на 400-метрова връзка да поддържа приблизително 11,75 GHz честотна лента, позволявайки 10GbE на разстояния, които биха надхвърлили капацитета на OM3. По-важното е, че OM4 разширява обхвата на 40GbE и 100GbE системи от границите на OM3 от 100m/70m съответно до 150m/100m.

OM4 е напълно обратно съвместим с OM3 - и двете използват 50 μm ядра и могат да бъдат свързани без загуби на модално несъответствие. Основното визуално разграничение е опционалният цвят на яке Erika Violet (магента), въпреки че много производители все още използват аква.

Практически граници на разстоянието:

Текущо състояние:

OM4 е препоръчителният избор за нови инсталации на центрове за данни, поддържащи 10GbE до 100GbE. Неговата ценова премия спрямо OM3 е скромна (обикновено 10-20%), докато неговият разширен обхват осигурява значима оперативна гъвкавост и надеждност за бъдещето.

OM5 влакно (широколентово многомодово влакно)

Основни спецификации:

Диаметър на ядрото: 50μm

Диаметър на обшивката: 125μm

EMB при 850nm: 4700 MHz·km (същото като OM4)

EMB при 953nm: 2470 MHz·km (нова спецификация)

Максимално затихване: 3,0 dB/km при 850nm, 2,3 dB/km при 953nm

Цвят на якето: лайм зелен (съгласно TIA-598C)

Технически контекст:

OM5 представлява промяна на парадигмата в дизайна на многомодовите влакна. Докато OM3 и OM4 оптимизираха честотната лента при традиционната дължина на вълната 850nm VCSEL, OM5 разширява тази оптимизация в диапазона на дължината на вълната от 850nm до 953nm.

Тази широколентова възможност позволява мултиплексиране с разделяне на къси вълни (SWDM), където четири дължини на вълните (850nm, 880nm, 910nm и 940nm) предават едновременно по една двойка влакна. SWDM ефективно учетворява капацитета на влакното, без да изисква допълнителни нишки от влакна или преминаване към паралелна оптика.

Критично пояснение:EMB на OM5 при 850nm е равен на спецификацията на OM4. За приемопредаватели с една-дължина на вълната 850nm (стандартни 10GbE, 25GbE, 40GbE SR4, 100GbE SR4), OM5 не предоставя предимство по отношение на разстоянието пред OM4. Премията OM5 носи дивиденти само при използване на трансивъри с възможност за SWDM-като 40G-SWDM4, 100G-SWDM4 или нововъзникващи 400G-BD4.2 модули.

Практически граници на разстоянието:

Текущо състояние:

Възприемането на OM5 е по-бавно от първоначалните очаквания. Премията за разходите (обикновено 30-50% спрямо OM4) е трудно оправдаема, освен ако SWDM трансивърите не са част от плана за внедряване. За повечето приложения в центъра за данни OM4, комбиниран с паралелна оптика (MPO/MTP свързаност), постига подобна или по-добра разходна ефективност за 40GbE и 100GbE.

OM5 показва обещание за хипермащабни среди, където броят на нишките на влакната е ограничен или където пътят на миграция към 400GbE и отвъд благоприятства мултиплексирането по дължина на вълната пред паралелизма на влакната.

Изчерпателна таблица за сравнение

Избор на правилното влакно: Рамка за вземане на решения

Критерии за оценка

1. Текущи изисквания за честотна лента

Картирайте вашата съществуваща мрежова топология и идентифицирайте скоростта на всяка връзка. Ако използвате основно 1GbE връзки, дори OM3 осигурява значителна свобода. Въпреки това, ако преобладават 10GbE или по-бързи връзки, OM4 се превръща в практически минимум за повечето среди.

2. Разстояния на кабела

Измерете или изчислете вашите най-дълги потенциални кабели. Включете хлабави контури, вертикални щрангове и обходни маршрути-дължината на монтирания кабел често надвишава-разстоянието по права линия с 20-40%.

3. Бъдещ път на миграция

Изискванията за честотна лента на центъра за данни обикновено нарастват с 25-50% годишно. Инсталираната днес кабелна инфраструктура трябва да поеме поне 2-3 поколения технологии. За повечето организации това означава проектиране за 40GbE/100GbE, дори ако текущото оборудване работи на 10GbE.

4. Бюджетни ограничения

Докато OM4 носи скромна премия пред OM3, цената на труда при инсталацията на кабела обикновено намалява разликата в цената на материала. Инсталирането на OM4 днес в сравнение с OM3 може да добави 10-20% към доставката на кабели, но избягва много по-големите разходи за повторно окабеляване по-късно.

Резюме на препоръката

Избор на конектор и най-добри практики

Производителността на многомодовото влакно зависи критично от качеството и чистотата на конектора. За приложения за центрове за данни с висока -плътност нашите MPO/MTP решения поддържат конфигурации с 8, 12, 16 и 24 влакна за приемо-предаватели с паралелна оптика. За традиционни дуплексни връзки, LC конекторите предлагат най-високата плътност на портовете с нашите прецизни керамични накрайници, осигуряващи постоянни загуби на вмъкване под 0,2 dB.

Полски видове

PC (Физически контакт): Basic polish, adequate for most multimode applications. Return loss typically >30dB.

UPC (ултра физически контакт): Enhanced polish with better surface finish. Return loss typically >50dB. Препоръчва се за високоскоростни-приложения.

APC (ъглов физически контакт): 8-degree angled polish minimizes back-reflection. Return loss >60dB. Използва се основно с едно-модово влакно, но се предлага за специализирани многомодови приложения.

Протокол за почистване

Замърсяването е водещата причина за повреди на връзката. Дори една прахова частица от 1 μm може да блокира значително предаване на светлина през 50 μm ядро. Преди всяко свързване проверявайте краищата-на конектора с 200x или по-голямо увеличение и ги почиствайте с кърпички без власинки, като използвате IPA (изопропилов алкохол) или касети за химическо чистене.

Създаване на бизнес аргумент: обща цена на притежание

Разликата в цената между класовете многомодови влакна често е по-малко значителна, отколкото изглежда:

Пример за материални разходи (100m пач кабел):

OM3: ~$45

OM4: ~$52 (15% премия)

OM5: ~$68 (51% премия над OM3)

Монтажен труд(еднакво за всички степени): ~$150-300 на пробег

Когато трудът за инсталиране доминира в общите разходи, допълнителните разходи за определяне на OM4 пред OM3 стават незначителни-, докато застраховката срещу бъдещи ограничения на честотната лента е значителна.

За изграждане на нов център за данни препоръчваме OM4 като спецификация по подразбиране. Скромната предварителна инвестиция гарантира съвместимост с 10GbE, 25GbE, 40GbE и 100GbE оборудване без ограничения на разстоянието в рамките на типичните разстояния от-до-рейк и ред-към-ред.

Решения Evolux Fiber за вашата многомодова инфраструктура

В Evolux Fiber ние произвеждаме пълната екосистема от компоненти за многомодово оптично свързване:

Оптични кабели за свързване:Предварително прекратени OM3, OM4 и OM5 модули в симплексни, дуплексни и MPO/MTP конфигурации. Персонализирани дължини от 0,3 m до 100 m+ с бърз обрат.

Оптични конектори:LC, SC, FC, ST и MPO/MTP съединители с прецизни циркониеви керамични накрайници. Вмъкната загуба<0.2dB, return loss >50dB. Предлага се във видове полиране PC, UPC и APC.

Фиброоптични пигтейли:Фабрично-полирани пигтейли за приложения за снаждане чрез синтез. OS2 едно-модови и OM1-OM5 многомодови варианти с LSZH или PVC якета.

Оптични адаптери:Монтаж-на панел и адаптери за преграда с бронзови или керамични втулки за подравняване. Симплексни, дуплексни и четворни конфигурации.

PLC сплитери:Съотношения на разделяне от 1x2 до 1x64 в голи влакна, ABS модул, LGX касета и пакети за -монтиране на стелажи за внедряване на FTTH/PON.

Клемни кутии и разпределителни рамки:Кутии за-монтиране на стена и стелаж-с интегрирани тави за снаждане и съединителни панели за организирано управление на кабелите.

Нашата производствена база в Шенжен поддържа сертификат ISO 9001 със строг контрол на качеството, включително 100% оптично тестване на всеки прекратен монтаж. С 12+ години опит в индустрията и годишен капацитет, надхвърлящ 50 милиона компоненти за свързване, ние обслужваме телеком оператори, създатели на центрове за данни и корпоративни клиенти в 50+ страни.

Независимо дали имате нужда от стандартни каталожни продукти с доставка на следващия-ден или персонализирани-решения за специфични изисквания за внедряване, нашият технически екип е готов да подкрепи вашия проект от проектиране до инсталиране.
