Как да изберем фиброоптична косичка: Спецификации и Ръководство за купувача

Поставете два листа с данни на доставчик един до друг и двата ще се четатIL По-малко или равно на 0,3 dB, RL По-голямо или равно на 50 dB. Поръчайте и от двете, свържете ги в един и същ ODF и измерените бюджети за връзки могат да се различават. Две спецификации на фиброоптични пигтейли могат да цитират едни и същи граници, докато описват съществено различни продукти, тъй като число, написано без неговия метод на измерване, не е спецификация. Това е маркетингова претенция.

Тази празнина е мястото, където започват повечето спорове за доставка. След като тавата е затворена и OTDR следата е пред клиента, никой не може да реши със задна дата дали цитираните 0,3 dB са измерени спрямо референтен кабел или като произволна съчетана стойност, дали адаптерите в панела са в същия клас на производителност като конекторите или към кое издание на крайния-стандарт за лицева проверка е класирана фабриката.

Това ръководство не обяснява какво е пигтейл или как се различава от пач кабела. Това основание вече е разгледано в нашата бележка относноразликата между влакнеста косичка и пач кабел. Това, което следва, е по-тясно: деветте реда, които принадлежат на спецификация, какво всъщност контролира всеки от тях и какво се случва на място, когато един от тях остане празен.

Всичко по-долу съответства на едно от тези полета. Ако вашето RFQ посочва всичките девет, двама доставчика цитират един и същ продукт и сравнението на цените става значимо. Ако е посочено четири, вие сравнявате оферти за различни продукти.

Имената на полетата са лесната половина. Работещият RFQ съдържа три колони, а не една, като посочва изискването на купувача, отговора на доставчика и доказателствата за приемане за всяка от деветте спецификации на фиброоптични косички, тъй като поле, което доставчикът може да остави празно, е поле, което се решава във фабриката, а не от вас. Кое доказателство за приемане си струва да се изисква за всеки ред е това, което установява останалата част от тази статия.

Спецификации, редове 1 и 2: Избор на единичен режим срещу многомодово влакно и интерфейс на конектора

„Единичен-режим“ не е спецификация. Едномодова фиброоптична опашка, изградена на стандарт G.652D, се държи различно от тази, изградена на G.657A2, чиято намалена чувствителност на макроогъване толерира по-плътно навиване. Когато геометрията на лотката позволява хлабината да стои доста над определения минимален радиус на огъване на влакното, G.652D е правилният и по-евтин отговор. В компактни FTTH клемни кутии, кутии за -монтиране на стена и плътни касети, където намотката е принудена да се доближи до тази граница, специфицирането на G.657A1 или A2 намалява риска от-загуба на макроогъване, който създава периодично, температурно-зависимо поведение, което е много трудно да се проследи, след като рамката е запълнена.



Два отделни въпроса се свиват в един от страна на мултимода. Геометричната съвместимост е на първо място: 50/125 µm влакна (OM3, OM4, OM5) се свързват физически, докато свързването им с 62,5/125 µm OM1 създава несъответствие в размера на сърцевината-, което не може да бъде коригирано само чрез подобряване на подравняването на снаждането. Модалната честотна лента е втората и независима: канал, изграден от смесени класове, изпълнява най-ниската ефективна модална честотна лента в него, така че OM4 връзка, която тихо съдържа OM3 многомодова оптична опашка, трябва да бъде проверена спрямо действителната дължина и скорост на линията, вместо да се приеме за приемлива.

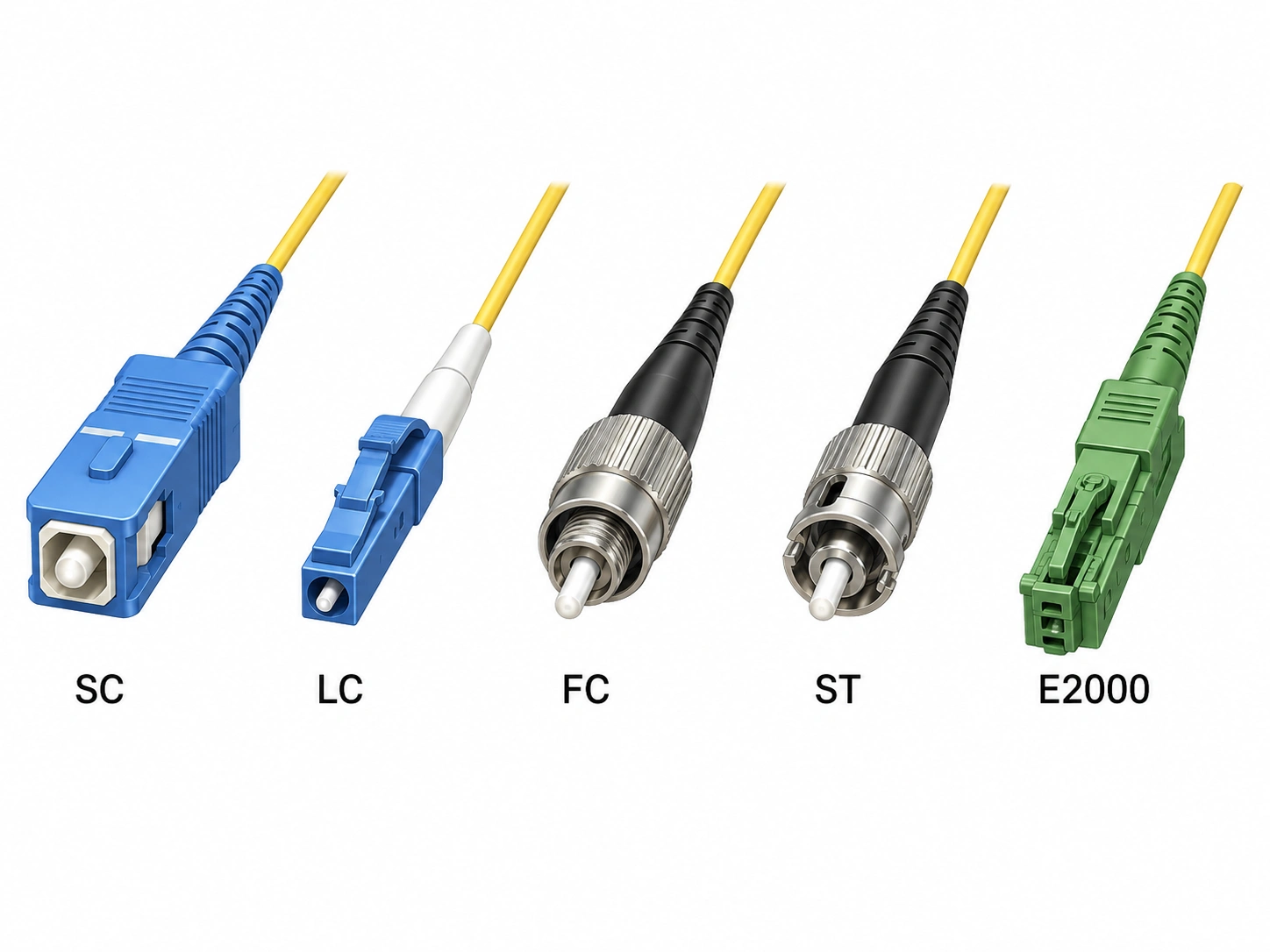

Изборът на конектор е по-скоро механичен, отколкото оптичен. LC доминира в панелите с висока -плътност, тъй като удвоява броя на портовете на стелаж, SC остава стандартен за GPON и голяма част от FTTH слоя за достъп, а FC продължава да работи при тестване и измерване и в по-стари телекомуникационни рамки. Преди да се отървете от него, theрезбован FC интерфейс и където все още печели своето мястострува си да се провери. E2000 се появява там, където е задължителен затворен интерфейс с висока-връщане-загуба. Това, което има значение в линията със спецификации, е наименуването на приложимата IEC 61754 част заедно с фамилията конектори, защото това е, което определя геометрията на свързване, към която са създадени вашият панел и адаптери.

Челната повърхност на UPC е куполообразна и се съчетава плоско с другата си. Крайната повърхност на APC се шлифова при 8 градуса, което насочва отразената светлина от сърцевината към обвивката. Практическата последица е обратна загуба. Ъгловите интерфейси са посочени в областта По-голямо или равно на 60 dB, когато са съчетани, а физическите-контактни интерфейси около областта По-голямо или равно на 50–55 dB и разликата е от най-голямо значение, когато отразената мощност активно влошава сигнала, което означава разпределение на PON и FTTx, CATV наслагвания, DWDM и аналогов RF транспорт. За корпоративни LAN, стандартни цифрови връзки за данни и повечето едно-режимни канали за центрове за данни е достатъчна UPC оптична опашка, отговаряща на изискването за 50 dB обратна загуба, при условие че собственият толеранс на отражението на трансивъра е проверен, а не предполаган.

Полският тип не е поле за-артикул, а поле за-канал. Пигтейлът, адаптерът, портът на пач панела и интерфейсът на оборудването трябва да са съгласни, а RFQ трябва да посочва лака за всеки фиброоптичен пигтейл и всеки адаптер в канала, вместо да предполага, че инсталаторът ще забележи. Геометрията на интерфейса зад ъгъла е обработена в нашата разбивка накак APC конекторите се различават от UPC.

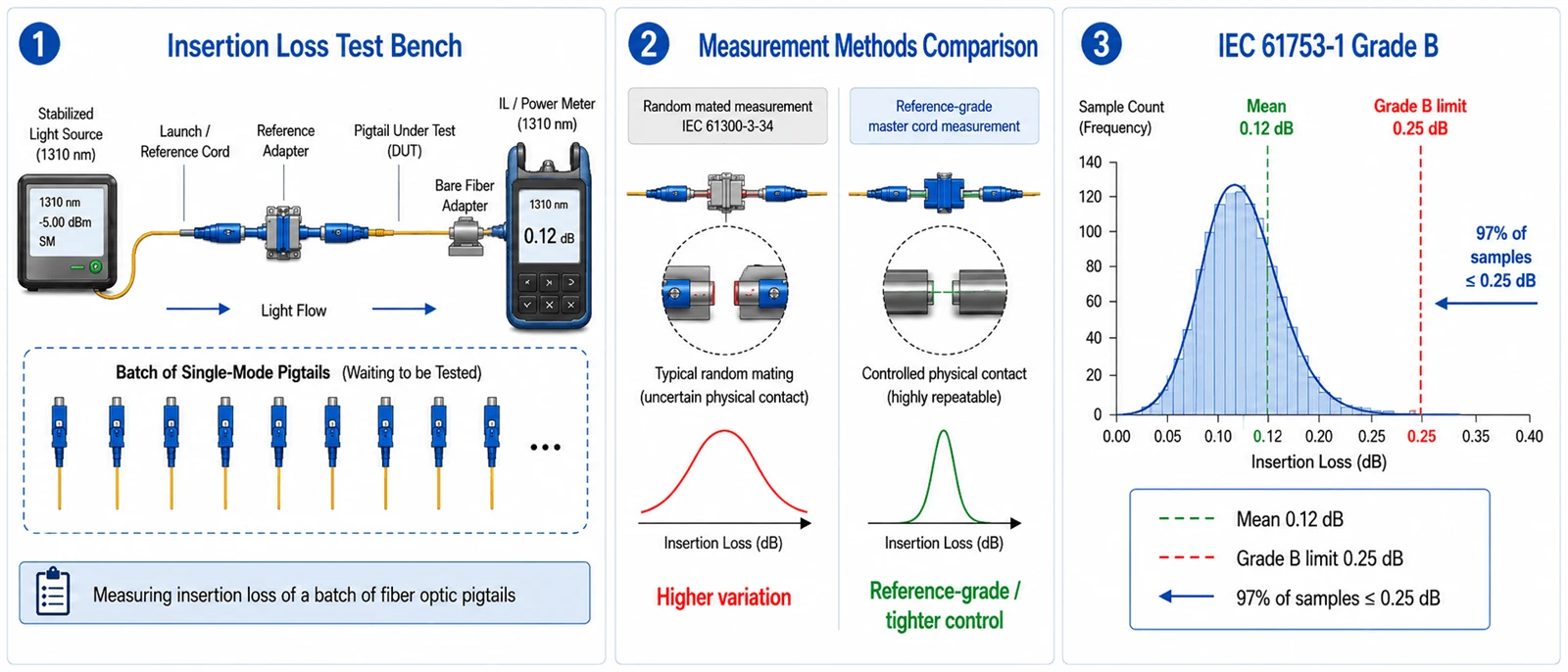

Загубата на вмъкване за двойка съединители може да се характеризира по два начина. Измерен спрямо референтен-мастър кабел (настроен, строго контролиран съединител, пазен за метрология), производственият съединител дава ласкава цифра. Измерено като aслучаен партньор, където който и да е конектор от партидата е съединен с който и да е друг, разпределението се разширява, тъй като основните позиции на двете накрайници вече не се компенсират от идеален партньор. И двете числа са честни и не са едно и също число, поради което цитираният от вас стандарт за загуба при вмъкване на фиброоптичен пигтейл има повече значение от цифрата, която цитирате.

IEC 61753-1 разрешава неяснотата чрез дефиниране на степени на затихване статистически, на произволна основа, с метода на измерване, фиксиран като IEC 61300-3-34. Степен B е определена като средна стойност при или под 0,12 dB с 0,25 dB максимум за най-малко 97% от пробите, степен C при 0,50 dB максимум със средна стойност 0,25 dB и степен D при 1,0 dB максимум. Единична проба, преминаваща при 0,3 dB спрямо референтен кабел, е далеч по-слабо изявление от партида, отговаряща на степен B. Цитирайте стандарта с текущото му издание и изменение в линията RFQ, по същия начин, по който бихте цитирали всеки друг документ за приемане.

Едно разграничение се губи непрекъснато, включително в таблици с данни от доставчици, които трябва да знаят по-добре.Степените на затихване и степени на обратна загуба са две паралелни скали, а не една.Буквените степени B, C и D описват вмъкната загуба. Възвратните загуби се уточняват отделно, като нивото на интерфейса под ъгъл-се дефинира като По-голямо или равно на 60 dB съчетано. Следователно писането на „Степен B“ в RFQ не казва нищо за отражателната способност и фиброоптична косичка може да отговаря на степен B, докато носи каквато и да е загуба на връщане, която доставчикът е избрал да изгради. Посочете и двете.

Степен B изисква контролирана ориентация на сърцевината

Постигането на степен B последователно обикновено изисква контролиране на това къде се намира сърцевината на влакното спрямо оста на втулката, което на практика означава, че монтажникът ориентира и фиксира втулката, така че ексцентрицитетът на сърцевината да пада в известна посока. Доставчик без тази стъпка може да произведе добра проба. Произвеждане на доброразпространениее различна способност, поради което ревизиите от 2024 г. на серията IEC 61755-3 формализираха статистиката за ексцентричност на ядрото за тези интерфейси.

Адаптерът е част от измерваната връзка

Втулката е това, което държи двете накрайници коаксиални, така че разхлабен-адаптер за толерантност може да попречи на сглобената връзка да изпълни предвиденото разпределение на затихването, дори когато самата първокласна фиброоптична опашка е на ниво. Проверете като свързана връзка, а не като компонент. Това е лесно да се пропусне, точно защото входящата проверка обикновено тества само свинската опашка.

Под числата на загубите стоят геометричните параметри, които ги създават: радиус на кривина, изместване на върха (колко далеч се намира най-високата точка на купола от оста на влакното) и височина на влакното, изпъкналост или подрязване на влакното спрямо накрайника. Заедно те определят дали двете сърцевини действително се докосват при натоварване на пружината. Това са резултати от процеса на полиране, а не избор на дизайн, поради което те са най-бързият начин за разграничаване на контролирана производствена линия от такава, възложена на подизпълнител.

Чистотата е другата половина. Замърсяването на челната-лицевост многократно се идентифицира в индустрията като водеща причина за повреда в инсталирани оптични мрежи, а при 9 µm едно-модово ядро ​​частица, намираща се в областта на сърцевината, може да причини сериозно затихване или отражение, а не незначително. Освен това има тенденция да се показва като влошена обратна загуба, преди да се покаже като влошена вмъкната загуба, така че показанията на-умера за мощност могат да се намират в спецификацията, докато кохерентна или усилена система вече изгаря марж.

Оптичните характеристики са водещи, а визуалната проверка не е самостоятелна

Третото издание на IEC 61300-3-35 от 2022 г. заявява директно, че визуалната проверка е в допълнение и не замества измерването на затихването и обратната загуба. Той отива и по-далеч: конектор, който е бил почистен от свободни остатъци и все още не е преминал визуална проверка, не се отхвърля автоматично, ако отговаря на определените оптични характеристики (IEC). Следователно клауза за RFQ, която гласи „отхвърляне при визуална повреда“, противоречи на текущия стандарт. Напишете правилото за приемане по начина, по който го пише в стандарта, като инспекцията плюс оптичната квалификация и оптичните характеристики се ръководят.

Посочете годината на издаване, защото критериите се разместиха

Третото издание премахна изискванията за инспекция за зони C и D и пренаписа части от критериите за зони A и B. „Съответства на IEC 61300-3-35“ без дата следователно е неприложимо, тъй като доставчикът и купувачът могат да оценяват спрямо различни набори от правила и двамата казват истината (Fluke Networks).

Автоматизирайте класифицирането и третирайте опаковката като част от спецификацията

Човешката преценка за преминаване/неуспех варира в зависимост от техника, околната светлина и дисплея, което прави решенията за приемане не-възпроизводими, докато автоматизираният анализ на изображения дава резултат, който може да бъде прикачен към партиден запис. Опаковката има повече значение, отколкото изглежда: не-херметичната опаковка не е дългосрочна-гаранция за чистота, така че неотворената не трябва да се чете като чиста. Капачките за прах и методът на опаковане принадлежат към спецификационния лист на фиброоптичния пигтейл и проверката на място преди свързване остава задължителна, независимо колко добре изглеждат фабричните данни.

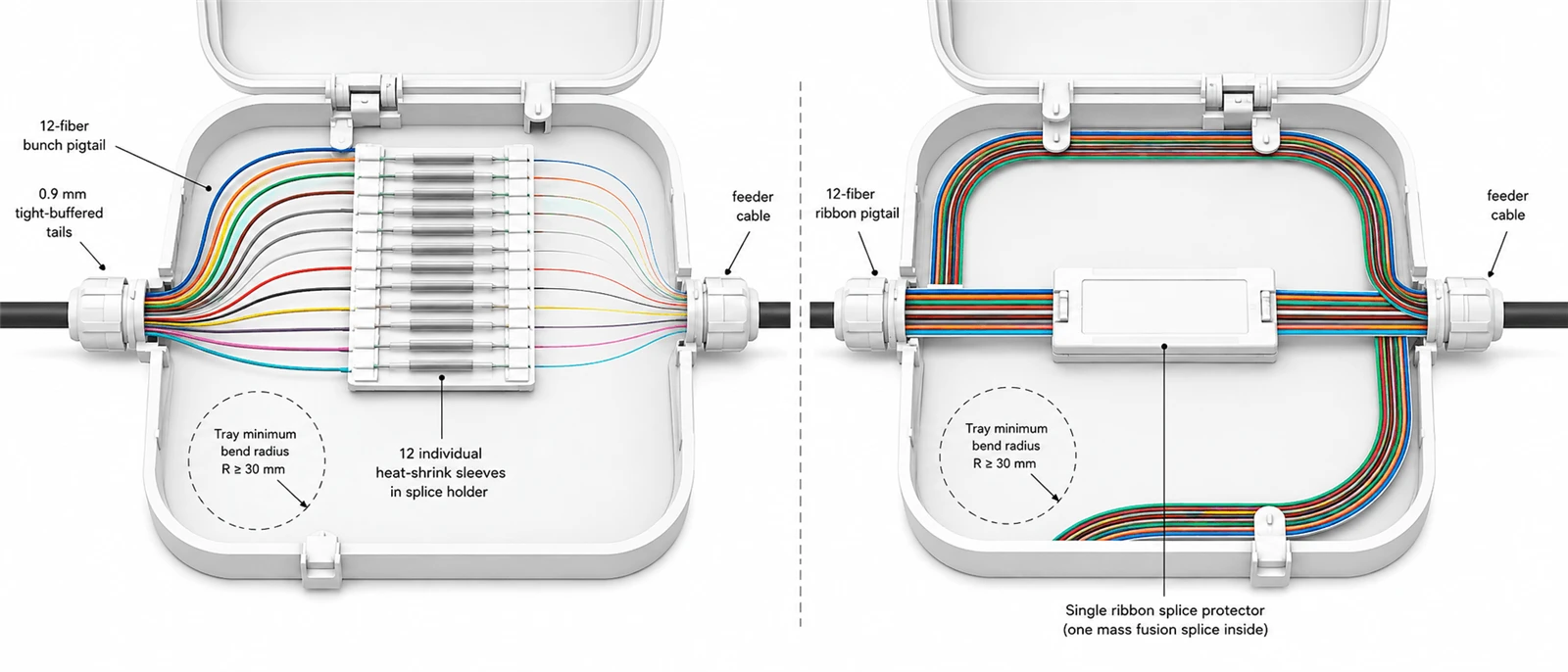

Структурата се избира от заграждението. 0,9 mm стегната-буферирана конструкция е стандартната за работа с-тарелка за снаждане, тъй като тя насочва и навива в затворени тави, докато 2,0 mm и 3,0 mm конструкции с кожух добавят защита срещу смачкване и опън, когато опашката се борави многократно или напуска корпуса. По-тежките якета са значително по-трудни за навиване в тава, изградена около малък минимален радиус, което е практическото ограничение за това колко далеч можете да стигнете до тази скала. Между двата метода на снаждане има истинско решение: 12-влакнеста сноп оптична опашка се снажда индивидуално, което отговаря на смесени или поетапни термини, докато лентата се завършва чрез масово сливане, което е драматично по-бързо в мащаб, но изисква лентово влакно от входящата страна и съответстващ режим на защита на снаждането. Поръчването на лента в инсталация, прекъсната за индивидуално снаждане, превръща спестяването на труд в трудово наказание.

Цветовият код на опашката от 12 влакна може да следва TIA-598 или IEC конвенцията в зависимост от спецификацията на проекта. Наименувайте стандарта в спецификационния ред, вместо да пишете „стандартни цветове“, и го проверете спрямо последователността, която вече е инсталирана в рамката, защото рамка, попълнена съгласно две конвенции, прави всяко бъдещо проследяване на грешка по-бавно. Тази проверка принадлежи към приемането на ODF и управлението на влакната, а не при първата грешка.

Дължината е полето, което най-често се попълва по навик и е по-скоро аритметика, отколкото предпочитание. Вземете пътя на маршрута от точката на снаждане до края, добавете хлабината, която тавата изисква, за да се навие при определения минимален радиус на огъване, добавете допустимо обслужване, след което закръглете до следващата стандартна стъпка. Обработена илюстрация: маршрут от 1,2 m, две намотки в тава, чийто заявен минимален радиус е 30 mm (приблизително 0,19 m влакно на завъртане, т.е. 0,38 m), плюс 0,1 m при края, дава 1,68 m, което става поръчка от 2,0 m. Поръчайте под това и влакното е принудено да надхвърли границата си на огъване, създавайки затихване, което се появява само след затваряне на тавата. Поръчайте доста над него и излишъкът задръства касетата, възпрепятствайки по-нататъшната работа. Същата аритметика решава дали самият корпус има капацитет, което е точката, в коятопач панел и избор на кутияпрестава да бъде отделно решение от спецификацията на оптичния кабел.

Изборът на яке се ръководи от пожарния код преди всичко друго. PVC е често предлаган материал с общо -предназначение, LSZH влакнеста оптична опашка е посочена там, където са регулирани токсичността на дима и непрозрачността в затворени обитаеми пространства, а обозначенията OFNR и OFNP се прилагат, когато се прилагат списъци на щрангове и нагнетателни отвори. Това са решения за съответствие, а не за ефективност. Напишете списъка, който вашият местен строителен, електрически и противопожарен код изисква, вместо име на материал, тъй като изискването варира според юрисдикцията и спецификацията на проекта.

Стандартен вътрешен фиброоптичен пигтейл не е създаден за директно излагане на открито и бихме предпочели да го кажем преди поръчка, отколкото след това. Липсва му UV{1}}стабилна,-устойчива на атмосферни влияния обвивка и армировката, необходима за оцеляване при температурни цикли, навлизане на влага и механични натоварвания. „На открито“ също не е едно условие, а брониран и водоустойчив не са взаимозаменяеми отговори. Излагането на ултравиолетови лъчи води до химията на кожуха, стоящата вода или кондензацията води до уплътняване и защита от проникване, рискът от гризачи и механичен удар води до брониране, а температурният диапазон определя както избора на материал, така и квалификацията, за която е тестван монтажът. Посочете условията, които монтажът ще види и оставете конструкцията да последва.

Механичните граници принадлежат на същия ред като собствените номера на монтажа. Стойностите на напрежението на издърпване, цитирани за външния-кабел на магистралния завод, не се прехвърлят към къс съединителен комплект, чиито ограничаващи параметри са степента на опън на опашния кабел и силата на задържане на съединителя на прекратения край. Изисквайте и двете от листа с данни на конкретната конструкция, която поръчвате, и ги изисквайте за SKU, а не за фамилията продукти.

Telcordia GR-326-CORE е най-цитираното и най-неправилно прилагано удостоверение в тази продуктова категория. Той определя общите изисквания за съединителите, използвани за свързване на едномодови оптични влакна и за джъмперите, направени от тях (Telcordia). Конекторите за монтиране на място са обхванати отделно в GR-1081, а продуктите за почистване на конектори в GR-2923.

Документът, който най-често се цитира до него, е цитиран погрешно.GR-1435-CORE е „Общи изисквания за многовлакнести оптични конектори“, което означава многовлакнести, а не многомодови.Той се отнася до съединители с много-влакна, като например модули в стил MPO-, и предметът му все още е единичен-режим. Голяма част от литературата на доставчиците го преписва като многомодов аналог на GR-326 и купувачите наследяват грешката в собствените си RFQ. Ако доставчик предлага GR-326 документация за поддръжка на многомодов оптичен пигтейл, правилният отговор е да не се иска GR-1435. Трябва да се признае, че нито един документ на Telcordia GR в тази фамилия не покрива продукта и вместо това да се уточни приемането на IEC степени на производителност и данни за партидни тестове.

Доказателствата за квалификация и доказателствата за доставка не са един и същ документ

Доклад за квалификация GR-326 описва дизайн на съединител, който е издържал тестов режим; не казва нищо за барабана, който ще пристигне следващия месец. ISO 9001 удостоверява, че производственият процес е документиран и контролиран, а не че всяка партида отговаря на оптична спецификация, а CE и RoHS са-достъп до пазара и декларации за вещества. Това, което описва вашата пратка, е тестов запис, свързан с вашата партида, посочващ метода на измерване, дължината на вълната, базата на пробата и идентификатора на партидата. Поискайте квалификация от трета страна, когато одобрявате дизайн на конектор в мрежов стандарт. Поискайте партидни записи, когато приемате доставка на поръчка за оптичен кабел. Объркването на двете е как купувачите в крайна сметка получават впечатляващ сертификат и непроверима макара.

Същите девет полета създават съществено различни оптични и механични изисквания в зависимост от това къде се приземява продуктът. И двете колони по-долу са илюстративна начална спецификация, извлечена от посочените допускания, а не универсално изискване.

Предположенията и как те произвеждат оценката.Колоната GPON предполага бюджет за клас B+ PON от 28 dB, сплитер 1:32, консумиращ приблизително 17,5 dB, около 5 dB загуба на влакна и снаждане и две свързани двойки конектори. Това оставя няколко dB неразпределени, така че степен C е достатъчна и указването на степен B купува марж, от който връзката не се нуждае. Колоната на центъра за данни предполага бюджет на канала близо 2,6 dB при предвидената скорост и обхват, приблизително 1,0 dB загуба на влакна и снаждане, 0,6 dB, задържани като инженерен марж, и четири свързани двойки, споделящи оставащия 1,0 dB. Това позволява 0,25 dB на чифт като средна стойност, която степен C би изразходвала изцяло без място за главата, докато средната стойност от 0,12 dB на степен B оставя място за стареене и повторно-чифтосване. Променете съотношението на разделяне, броя на двойките или запазения марж и препоръката за оценка се променя с него. Оценката е резултат от бюджета, а не атрибут на приложението.

От наша страна, деветте полета се съпоставят с производствени стъпки, които оставят записи: проверка на входящи влакна и накрайници, разцепване и почистване, сглобяване на съединителя с температурно-контролирано втвърдяване, отделни програми за полиране за UPC и APC, автоматизирана проверка на край-лицето и оптично тестване за загуба при вмъкване, загуба при връщане, непрекъснатост, полярност, цветова последователност и дължина преди окончателното етикетиране. Кой от тези записи си струва да се изисква зависи от внедряването и практическите разлики между тяхFTTH, ODF и центрове за даннирешете дали имате нужда от данни за-артикул или партидна статистика.

Напишете деветте реда. Посочете метода на измерване и степента на затихване отделно от изискването за възвратна загуба на ред 4, посочете годината на издаване и управляващото правило за приемане на ред 5, направете полиране като изявление за-широк канал, а не за-елемент, изчислете дължината от корпуса и изискайте стойности на опън и задържане за SKU, а не за семейството. Това само по себе си премахва повечето от споровете за доставка, генерирани от тази продуктова категория.

За останалото искайте документи, а не гаранции. Предлага се с поръчка: таблици с данни, записи за изпитване на-артикул или на-партида с посочения метод на измерване, отчети за загуба при вмъкване и загуба при връщане, опаковъчни списъци и сертификати за съответствие. Вие можетепоискайте проба, тествана спрямо вашата собствена девет-редова спецификация, с нейния партиден тестов запис. Изпратете деветте полета и ние ще отговорим в същия формат, включително редовете, които бихме върнали. Пълните опции за спецификация и полетата за персонализиране са изброени напродуктова страница с фиброоптична косичка.
