Оптична клемна кутия (FTB) е компактен корпус, който завършва, снажда и организира оптични кабели в крайната точка на кабела.Той свързва входящите нишки от влакна към пигтейли чрез снаждане, след което насочва тези пигтейли към портовете на адаптера, където се включват пач кабелите. Повечето купувачи не се борят с това определение. Те се борят с избора на правилния тип, брой портове, формат на адаптера и ниво на защита за тяхната конкретна инсталационна среда - и това е мястото, където започват повечето проблеми с внедряването, които могат да бъдат избегнати.
Това ръководство се фокусира върху решенията, които действително имат значение при определяне и инсталиране на оптични клемни кутии, вместо да повтаря основите, които можете да намерите във всеки лист с данни на продукта.
Какво всъщност има вътре в клемна кутия за влакна

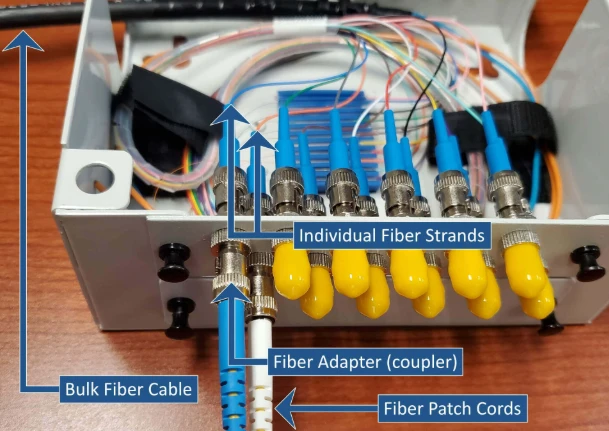

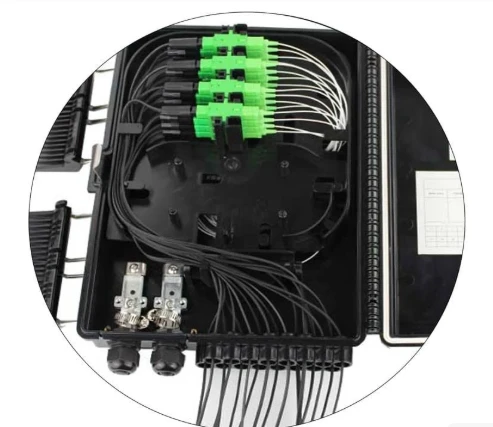

Всеки FTB, независимо от марката или модела, съдържа три функционални групи. Корпусът осигурява физическа и екологична защита. Тавата за снаждане управлява снаждането между кабелните влакна ифиброоптични пигтейли. А адаптерният панел представя конекторните портове на външния свят.
Материалът на корпуса зависи от средата на монтаж. Вътрешните модули обикновено използват смеси от ABS или PC+ABS: леки, -забавящи горенето, евтини. Външните модули се нуждаят или от UV-стабилизиран полимер с гумени-запечатани уплътнения или студено-валцована стомана с електростатично покритие. Разликата не е козметична. Вътрешна -корпусна кутия от ABS, монтирана на външна стена, ще започне да се креси и напуква в рамките на 18 месеца на изложено на слънце-място и след като уплътнението се повреди, влагата достига до тавата за снаждане. В този момент кутията не защитава нищо.
Тавата за снаждане е мястото, където се извършва действителната оптична работа. Кабелните влакна се оголват, разцепват и снаждат чрез сливане до влакна с коси опашки вътре в отделни държачи за снаждане. Излишните влакна се навиват в контури за съхранение. Две числа имат значение тук: колко снаждания може да побере тавата и дали каналите за фрезоване осигуряват минимален радиус на огъване. Стандартното G.652D едномодово влакно се нуждае от най-малко 30 mm радиус на огъване. Нечувствителното на огъване G.657A2 влакно понася едва 10 mm, поради което се е превърнало в стандартно за-дизайн FTB в тясно пространство. Корпус, който принуждава влакната да се огъват по-здраво, отколкото поддържа типът влакно, ще доведе до загуба на макроогъване - загуба, която се показва на OTDR следа, но е почти невъзможно да се коригира без повторно -снаждане.
Адаптерният панел държиоптични адаптери- гнездата, които приемат пач кабели от оборудване надолу по веригата. SC/APC адаптерите са стандарт за FTTH и PON мрежи, тъй като техният 8-градусов ъгъл на полиране избутва обратната загуба под -60 dB, което има значение за качеството на предаване нагоре. LC адаптерите доминират в центрове за данни, където плътността на портовете е приоритет. Смесването на типове адаптери в рамките на един FTB е технически възможно с хибридни адаптери, но създава объркване по време на поддръжката и трябва да се избягва, освен ако няма ясна техническа причина. Ако не сте сигурни коя конекторна екосистема изисква вашият сайт, тази разбивка начетири общи типа оптични конекториобхваща компромисите.
Видове клемни кутии за влакна - и кога всеки от тях има смисъл
FTB класификацията не е сложна, но грешният избор за околната среда е една от най-честите грешки при обществените поръчки. Ето какво разделя основните типове на практика, не само на теория.

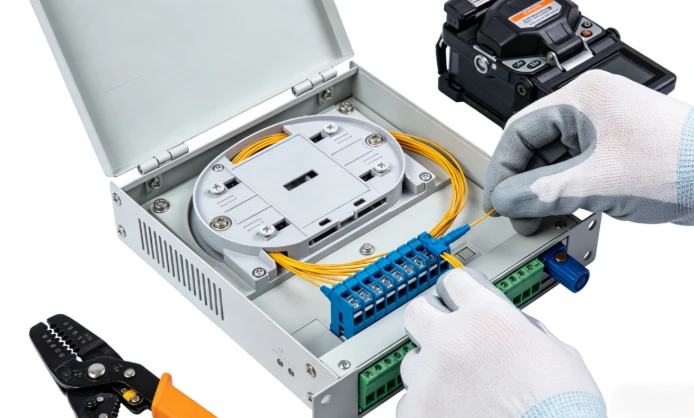

FTB-монтирани на стенаса работният кон на FTTH и внедряването-в малки офиси. Те се завинтват към стена или се намират в -разпределителен шкаф със слаб ток, поддържат 2 до 24 влакнести ядра и използват-отварящ се или подвижен капак. Инсталирането отнема минути - два до четири винта и кабелна муфа -, поради което те се специфицират в жилищни сгради с голям-обем, където разходите за-единичен труд трябва да останат ниски. Компромисът е ограниченото пространство на тавата за снаждане: ако трябва да интегрирате PLC сплитер или да работите с повече от 24 ядра, кутията за -монтиране на стена се препълва бързо.
FTB-монтирани в стелаживлезте в стандартни 19-инчови стелажи в центрове за данни, централни офиси и телекомуникационни убежища. Те се плъзгат навън за достъп до снаждане, предлагат по-висока плътност на портовете (24, 48, до 96 влакна) и поддържат както кръстосани, така и взаимосвързани архитектури. Допълнителната цена на единица е оправдана в среди, където дисциплината за управление на кабелите и бъдещата мащабируемост надвишават цената на кутията.

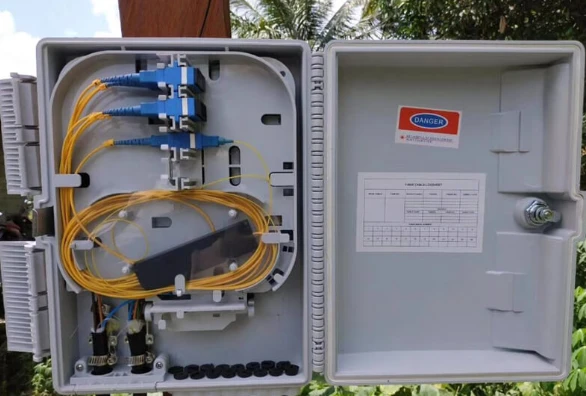

Външни FTBsса създадени за приложения за монтиране-на стълб или външна стена-. Запечатани уплътнения, UV-устойчиви корпуси, -устойчив на корозия хардуер и толерантност на работна температура от приблизително −40 градуса до +75 градуса. IP рейтингът е единствената най-важна спецификация тук - и една от най-често погрешно преценяваните. Кутия с рейтинг IP54 работи в закътан коридор. Стълб до крайбрежна магистрала се нуждае от IP68. Посочването по етикет („с класация за използване на открито“) вместо по действителни условия на обекта е начинът, по който кутиите се провалят в полето.
Настолни FTBса леки, преносими устройства за тестови среди, временни станции за снаждане или малки обекти, където постоянният монтаж е непрактичен. Те жертват опазването на околната среда в името на удобството.
Справочник за бърз избор
| Сценарий за внедряване | Препоръчителен тип | Общ брой портове | Адаптер | Ключово изискване |
|---|---|---|---|---|
| Вътрешен FTTH (самостоятелен дом) | Монтаж-за стена | 4 / 8 | SC/БТР | Компактен размер, тава за снаждане за 1–2 кабела |
| Апартамент / MDU щранг | Монтиране-на стена или на открито | 8 / 12 / 24 | SC/БТР | Съвместимост на сплитер, брой кабелни входове |
| Център за данни / централен офис | -монтиране в стелаж | 24 / 48 / 96 | LC | Плътност на портовете, плъзгащ{0}}достъп до тавата |
| Външен разпределителен пункт | Външна запечатана кутия | 8 / 12 / 24 | SC/БТР | IP{0}} рейтинг, UV и устойчивост на влага |
| Временна / тестова площадка | Работен плот | 4 / 8 / 12 | Варира | Преносимост, бърза настройка |
Полезно основно правило: напълнете кутията до около 60–70% от капацитета на първия ден. Оставащата височина поема бъдещия растеж без пълна смяна на корпуса.
Няколко насоки за „не“ спестяват повече пари от всяка диаграма за избор. Не използвайте FTB-за монтиране на стена, ако вече знаете, че PLC сплитерът трябва да се побере вътре - пространството на тавата в най-добрия случай ще бъде маргинално. Не приемайте, че IP65 покрива всяко външно място; откритите монтирания на стълбове и крайбрежните места се нуждаят от IP68. И не задавайте по подразбиране LC адаптери само защото са по-малки, ако останалата част от сайта е изградена около SC/APC - коригирането на несъответствието на конектора струва повече, отколкото си струва увеличаването на плътността.
Често срещани грешки при избора на клемна кутия за влакна
Повечето проблеми с FTB не са причинени от дефектен хардуер. Те са причинени от грешки в спецификацията, направени преди кутията изобщо да бъде поръчана. Четири грешки се появяват многократно.
Избор на типа на адаптера без проверка на съществуващия инвентар на пач кабела.В проекти, при които FTB се определя от един екип, а кабелите за свързване се поръчват от друг, това се обърква по-често, отколкото трябва. Адаптерният панел SC/APC е безполезен, ако сайтът вече има чекмедже, пълно с джъмпери SC/UPC. Ъглови-полирани и плоски-полирани накрайници ще се свържат физически, но въздушната междина на интерфейса създава пик на отражението, който влошава производителността на PON нагоре. Проверете екосистемата на конектора, преди да заключите адаптерния панел.
Избор на външни кутии по маркетингов етикет вместо действителен IP рейтинг.„Класиран за използване на открито“ не е IP клас. Кутия с надпис „външно“ може да е IP54, което означава, че е устойчива на пръски вода, но не и на продължителен дъжд или измиване под налягане. Ако мястото на инсталиране е изложено на атмосферни влияния, проверете конкретния IP номер спрямо условията, пред които кутията действително ще се изправи -, а не условията, които спецификационният лист предполага.
Подценяване на резервния капацитет на порта.Кутия с 12-ядра е малко по-скъпа от кутия с 8-ядра. Подмяната на 8-ядрена кутия с 12-ядрена кутия две години по-късно - включително преобръщане на камион, повторно снаждане и престой - струва много пъти повече от разликата в цената. Спецификация за растеж.
Пренебрегване на съвместимостта на форм фактора на сплитер.Ако планът за внедряване изисква интегриране на aPLC оптичен сплитервътре в клемната кутия оформлението на тавата за снаждане и дълбочината на корпуса трябва да побира модула на разделителя - обикновено мини-тръба или форм фактор ABS касета. Не всеки FTB е проектиран за това. Проверете вътрешните размери и конфигурацията на тавата, преди да приемете, че сплитерът ще пасне.
Интегриране на PLC сплитери във влакнести клемни кутии
Повече FTTH оператори вече комбинират функцията за разделяне и функцията за терминиране в една и съща кутия. Вместо да пуска оптично влакно от отделен сплитерен шкаф към клемна кутия надолу по веригата, сплитерът се намира директно върху FTB тавата за снаждане. Влакното на захранващия кабел се свързва към входа на сплитера; всеки изход на сплитер е снаден чрез синтез към пигтейл, който завършва на адаптерния панел. Абонатите се свързват чрез кабели, включени в тези адаптери на предния-панел.
Това работи, защото PLC сплитерите са-независими от дължината на вълната в работната лента 1260–1650 nm. Един интегриран FTB може да обработва едновременно GPON надолу по веригата при 1490 nm, нагоре по веригата при 1310 nm и RF видео наслагване при 1550 nm. Не е необходим допълнителен хардуер за филтриране.
По-малко корпуси означават по-малко точки на снаждане, по-къси пътища на влакна и по-опростена документация - по-малко монтажен труд, по-малко текуща поддръжка. Ограничението е размерът на кутията: монтаж на стена-оптична клемна кутиясъс сплитер 1×8 оставя ограничено място за съхранение на резервни влакна, така че инсталацията трябва да е чиста. При проекти, при които броят на портовете, форматът на адаптера и интеграцията на сплитер трябва да бъдат потвърдени заедно, оформлението на кутията има повече значение от капацитета на заглавието в листа с данни. За подробна механика на начина, по който сигналите преминават през тези заграждения, това техническо ръководство е по-нататъккак работи оптична клемна кутияпокрива вътрешния път на сигнала.
Практики за инсталиране и поддръжка, които наистина имат значение
Две стъпки на инсталиране причиняват най-много проблеми на място и двете могат да бъдат избегнати.
Първият е замърсено снаждане. Замърсеният край на влакното въвежда 0,3–0,5 dB излишни загуби при вмъкване на снаждане - достатъчно, за да избута маргинална PON връзка под прага на чувствителност на приемника. Почистете всеки край на влакното с кърпички без мъх и IPA преди разцепване. Огледайте с фибромикроскоп след разцепването. Ако има видимо замърсяване, почистете и-сцепете отново. Времето, изразходвано за тази стъпка, е тривиално в сравнение с времето, изразходвано за отстраняване на неизправности при снаждане с високи-загуби, след като кутията е запечатана.
Второто е въртящият момент на кабелния щуцер. Прекомерното{1}}затягане смачква обвивката на кабела и натоварва влакната вътре. Недостатъчното затягане позволява навлизането на влага в продължение на месеци. Следвайте посочените от производителя стойности на въртящия момент. Това не е стъпка, при която „затягане с ръка плюс малко“ е приемлив заместител на динамометричен ключ.
За текуща поддръжка оптичните клемни кутии са пасивни и изискват минимално внимание -, но не и нула. Практичен график: визуална проверка и почистване на край-лицето на конектора на всеки 12–18 месеца за вътрешни инсталации, на всеки 6 месеца за места на открито или в сурова-околна среда. Проверете уплътненията на кабелния щуцер за напукване или компресия. Ако поддържате базови записи на OTDR за всяка кутия, сравнителните следи ще уловят постепенното влошаване на снаждането много преди да причини прекъсване на абоната.
Често задавани въпроси
Въпрос: Имам ли нужда от SC/APC или SC/UPC адаптери в клемна кутия за FTTH влакна?
A: SC/APC в почти всички случаи. Архитектурите на PON са чувствителни към обратни отражения, а ъгловата накрайник на SC/APC осигурява загуба на връщане под −60 dB в сравнение с −50 dB на SC/UPC. Единственото често срещано изключение са активните Ethernet внедрявания от точка-до-точка, където бюджетът за отражение е по-щадящ.
В: Каква е разликата между клемна кутия за влакна и затваряне за снаждане на влакна?
О: Влакнеста клемна кутия завършва влакната и представя съединени адаптерни портове за достъп до пач кабела. Затварянето на снаждане предпазва снажданията по средата на обхвата между два кабелни сегмента, но не осигурява достъп до съединителя. Ако трябва да включите пач кабели или да пуснете кабели на мястото, имате нужда от клемна кутия. Ако току-що съединявате два кабелни канала в заровено или надземно място, затварянето на снаждане е правилният продукт.
Въпрос: Как да избера между 8-ядрени, 12-ядрени и 24-ядрени FTB?
О: Пребройте влакната, които трябва да прекратите днес, след това добавете 30–50% за бъдещ растеж. Един-семеен FTTH спад обикновено изисква 4-ядрена или 8-ядрена кутия. MDU щранг, обслужващ 6–8 единици, се нуждае от 12 или 24 ядра. Ако PLC сплитер ще бъде инсталиран вътре в кутията, броят на изходите на сплитера определя минималното изискване за порт - сплитер 1×8 се нуждае от поне 8 изходни порта плюс всички преминаващи влакна.
Въпрос: IP65 достатъчен ли е за всички външни инсталации на клемни кутии за влакна?
О: IP65 се справя с повечето защитени места на открито - под стрехи, вътре в улични шкафове или по стени на сгради с известна защита отгоре. За напълно открити монтажи на стълбове, крайбрежни инсталации или зони с голям прах или промишлени частици, IP68 с гумени-запечатани уплътнения е по-безопасният избор. Разликата в цената е малка в сравнение с цената на полевата подмяна.
В: Може ли една клемна кутия да поддържа както снаждане на влакна, така и монтаж на PLC сплитер?
О: Да, много модели са предназначени за това. Поставката за снаждане трябва да има специална зона или монтажна скоба за мини-тръбен или ABS касетен сплитер. Проверете вътрешните размери, преди да поръчате - не всички FTB кутии имат достатъчна дълбочина, за да поберат разделителен модул заедно със стандартните държачи за снаждане и контури за съхранение на влакна.
