Когато планирате оптична мрежа, един въпрос се появява рано: в aоптичен пач панел срещу ODFрешение, кой принадлежи към вашия шкаф или телеком стая? Краткият отговор - достига до aвлакнест пач панелкогато главно трябва да прекратите и кръстосано-свържете малък-до-среден брой влакна близо до активно оборудване и изберетеODF (оптична разпределителна рамка)когато по-голям-брой опорни или захранващи кабели се нуждаят от снаждане чрез сливане, провисващо съхранение, фиксиране на кабела и дългосрочно-управление на разпространението.
Това чисто разделение крие нещо, което всеки полеви техник научава бързо: двете фамилии продукти се припокриват. Някои панели за -монтиране в стелаж се доставят с тави за снаждане, а някои компактни ODF не правят нищо повече от корекция. Така че истинският въпрос не е "кое име", а "кой фокус на дизайна съответства на позицията на мрежата, броя на влакната и начина, по който кабелите влизат и излизат от устройството." Това ръководство обхваща разликите, сивата зона между тях, матрица за избор, избор на конектор и реални конфигурации на проекта, така че да можете да посочите правилното устройство от първия път. Ако искате първо кратката версия, ето яфокусиран поглед към основните разлики между ODF и пач панел.
Какво е оптичен пач панел?
Оптичен пач панел прекратява входящите влакна към фиксиран набор от адаптери и дава на техниците чист преден интерфейс за пач кабели. Това е точката, където структуриран кабел среща джъмперите, които се движат към комутатори, рутери, медийни конвертори и оптични приемо-предаватели. Повечето панели се монтират в стандартен 19--инчов шкаф с височина 1U, 2U или 4U, въпреки че кутиите за монтиране на стена са обичайни за по-малки шкафове.

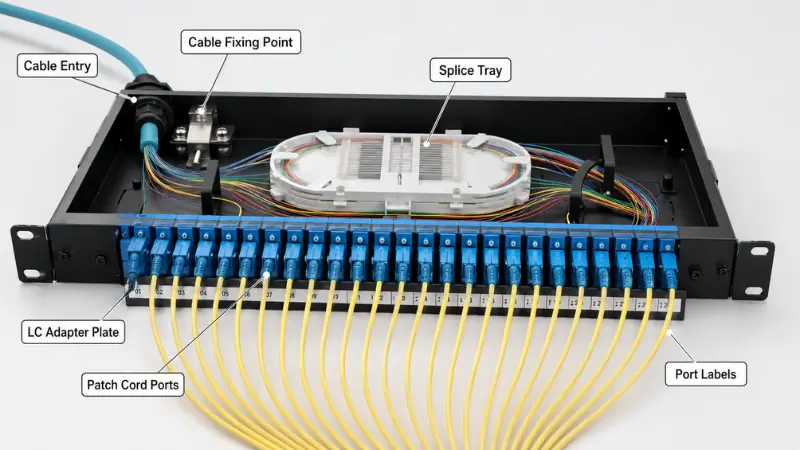

Вътре в типичния панел ще намерите адаптерна плоча (LC, SC, FC, ST или MPO/MTP), кабелен вход и точка за фиксиране, управление на преден и заден джъмпер, етикетираща лента и - на много модели - малка тава за снаждане за свързване на пигтейли към входящия кабел. Ежедневната работа в пач панела е преместване, добавяне и промени: повторно -поправяне на връзки, без да се нарушава постоянният кабел. Това е и причината предният достъп и ясното номериране на портове да са по-важни тук, отколкото дълбокото съхранение.
Често срещани типове пач панели
- Фиксирани панели- адаптери на статична плоча; най-ниска цена, добре за стабилни връзки.
- Плъзгащи се (чекмеджета) панели- тавата се изтегля напред за по-лесно-прекратяване и проверка.
- LC панели с-висока плътност- опаковат повечето дуплексни портове в 1U, тъй като 1,25 mm накрайник на LC е половината от размера на SC.
- MPO/MTP касетъчни панели- прекъсване на предварително-прекъснати 12- или 24-влакнести връзки за 40G/100G/400G връзки.
- Предварително{0}}прекъснати и заредени-панели- фабрични съединители за бързо разгръщане или фабрично-монтирани пигтейли, готови за снаждане на място.
Пач панелите се намират близо до активното оборудване: в стелажи в центрове за данни, корпоративни мрежови стаи, сървърни шкафове и подови разпределителни точки. Когато задачата е поправка-на ниво стелаж, панел 1U или 2U обикновено е всичко, от което се нуждаете. Практическата страна намонтиране на панел и свързването му към превключвателе ясна и избирането на правилнотоLC адаптеритъй като гъстотата на портовете често е единственото истинско решение.
Какво е ODF (оптична разпределителна рамка)?
ODF е структурирана точка за управление на влакна, създадена за вкарване на кабели, защитата им, съединяването им и разпределянето им -, а не само за свързване. В сравнение с обикновения панел, той е проектиран около по-висок брой влакна и пълния живот на външна-инсталация или основен кабел: фиксиране на кабела и заземяване, снаждане на коси опашки, съхранение на провисване, организирано маршрутизиране, етикетиране и достъп за поддръжка в една рамка.

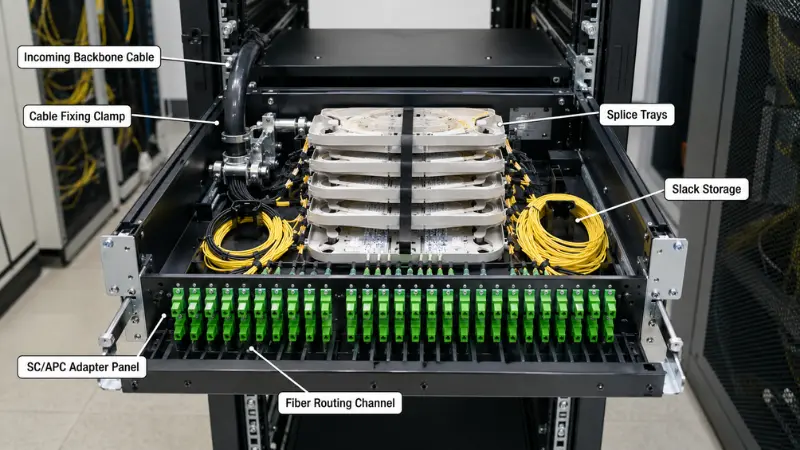

Типичният ODF носи адаптерни панели, множество тави за снаждане, специални канали за маршрутизиране и съхранение на хлабина, кабелни -фиксиращи скоби и точки за заземяване за укрепващия елемент на кабела, защитен капак или затворена рамка и ясна схема за номериране. Причината, поради която това има значение, е физическа: захранващ кабел с разхлабена{4}}тръба 96F или 144F пристига със стоманен или арамиден якостен елемент, който трябва да бъде закотвен, така че никаква сила на издърпване да не достига до влакната, след което всяко влакно се-свързва към пигтейл и се навива със защитен радиус на огъване. Малък пач панел просто няма къде да направи това безопасно.
Често срещани типове ODF
- ODF-монтиран в стелаж- пасва на 19-инчов багажник; работният кон за телекомуникационни стаи и OLT шкафове.
- ODF-монтиран на стена- за по-малки точки за разпространение с ограничено пространство.
- ODF-стоящ на пода- рамки с голям-капацитет за централни офиси и големи POP сайтове.
- Модулен ODF / ODF шкаф- модули за снаждане, сплитер и разпределение, комбинирани с разрастването на мрежата.
Ще видите ODF в централните офиси на телекомуникациите, стаи за FTTH достъп, стаи за оборудване на ISP, POP сайтове, метро и опорно разпределение и сгради на главни разпределителни помещения. Най-ясният сигнал, от който се нуждаете, е входящият кабел с голям-брой, който трябва да бъдефузионно снажданедо пигтейли, завършващи с, да речем,SC адаптери, с хлабина и защита за години служба. За неутрален фон относно компромисите-общ преглед на FOA наснаждане и прекратяване на-заводае солидна референция. И тъй като ODF се предлагат в няколко стила на монтаж -, което спъва много-купувачи за първи път - си струва да се прочетеосновните видове оптични разпределителни рамкипреди да оразмерите рамка.

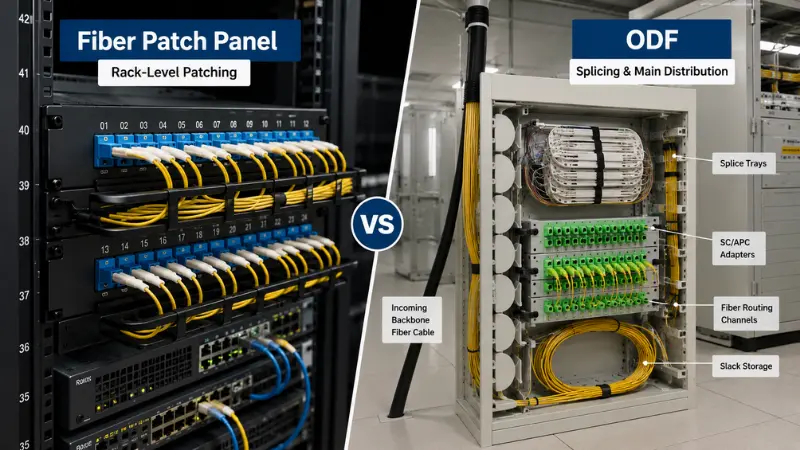

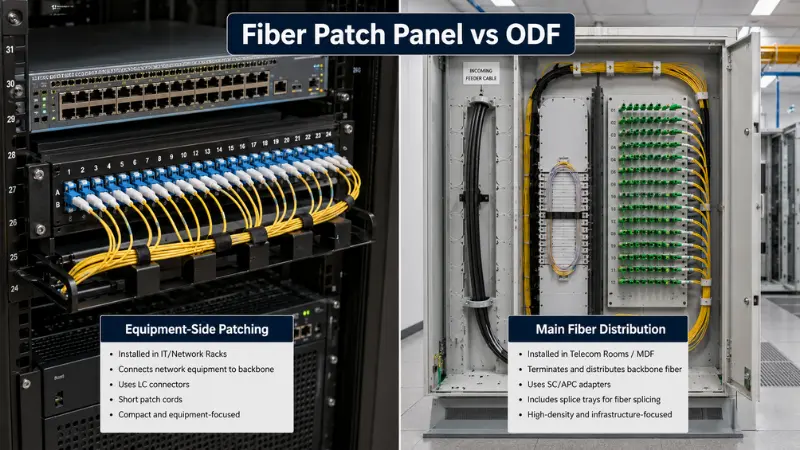

Fiber Patch Panel срещу ODF: Истинските разлики
И двете управляват оптични влакна, но техните приоритети в дизайна се движат в различни посоки. Таблицата по-долу е една стъпка отвъд обичайните-лайнери.
| Точка за сравнение | Фибърен пач панел | ODF |
|---|---|---|
| Основен фокус върху дизайна | Прекратяване и кръстосано-свързване (поправка) | Прекратяване, снаждане, защита, маршрутизиране, разпространение |
| Типична мрежова позиция | Страната-на оборудването, вътрешни стелажи и шкафове | Основно разпределение: телеком зала, FTTH стая, централен офис, POP |
| Типичен брой фибри | 12F–48F | 48F–144F и повече |
| Капацитет на снаждане | По избор, ограничено пространство за тава | Множество тави; основна част от дизайна |
| Физическа структура | Компактна 1U–4U кутия или кутия за стена | По-голяма рамка, често затворена и защитена |
| Вход и фиксиране на кабела | Основно облекчаване на напрежението | Силно фиксиране, заземяване за силни елементи |
| Застой и маршрутизиране | Минимална | Специализирано пространство за съхранение и канали за маршрутизиране |
| Преден/заден достъп | Поправка на предния{0}}достъп | Преден и заден достъп за снаждане и лепенка |
| Монтаж | Стелаж или стена | Стелаж, стена, под или шкаф |
| Метод на разширяване | Ограничено от портове и U-пространство | Добавете модули и тави; създаден за растеж |
| Поддръжка | Бързи промени на корекцията | Структурирано дългосрочно-управление на снаждане и корекция |
| Относителна цена | По-ниска на порт | По-високи, но по-малко единици за високи стойности |
Къде се размива линията: функционално припокриване?
Третирането на „patch panel=patching only“ и „ODF=splacing only“ в крайна сметка ще ви подведе. Множество пач-панели за монтиране в стелаж включват тава за снаждане и малко ODF може да се използва най-вече за корекции. Честното описание е за акцента: пач панелът е оптимизиран за -управление на страничните джъмпери на оборудването в компактно пространство, докато ODF е оптимизиран за кабелен вход, защита на снаждане, провисващо съхранение и структурирано разпределение, което трябва да издържи. Когато сравнявате спецификациите, прочетете вътрешната структура - броя на тавите, пропускателния капацитет, кабела-фиксиращия хардуер - не само броя на адаптерите. Две единици могат едновременно да кажат "48 порта" и да бъдат изградени за напълно различни задачи.
ODF срещу Fiber Patch Panel срещу Fiber Distribution Box
Трети продукт замъглява сравнението: разпределителната кутия за влакна или клемна кутия. Грубо казано:
- Фибърен пач панел- стелаж-прекратяване на ниво и поправка в близост до оборудване.
- ODF- основно-разпределение-ниво на терминиране, снаждане, защита и маршрутизиране за средно-до-висок брой влакна.
- Оптично разпределение / клемна кутия- по-малък, често стенен- или-монтиран корпус, по-близо до крайните потребители, често открит-, в който може да има и сплитер.
В една мрежа може да видите и трите: ODF в основната стая, пач панели в стелажите за оборудване иклемни и разпределителни кутиина входовете на сградата или на всеки етаж. Ако границите все още се чувстват размити, тази разбивка накак се различават продуктите за разпределение на влакнаструва си да се прочете.
Как да изберем: Процес-по-стъпка?
-
Определете позицията на мрежата
- Страната-на оборудването (до превключватели и OLT) се навежда на панела за свързване; главна разпределителна точка, която получава външни кабели, обляга ODF.
-
Потвърдете текущия и бъдещия брой фибри
- 12F–24F отговаря на малки шкафове и подово разпределение, 48F е често срещан за корпоративни гръбнаци и малки стаи, а 96F–144F+ сочи към FTTH OLT стаи, POP сайтове и централни офиси.
-
Решете дали е необходимо снаждане чрез синтез
- Ако разхлабен-тръбен захранващ кабел трябва да бъде отворен, фиксиран и снаден на пигтейли, имате нужда от реален капацитет на-тавата за снаждане и съхранение -, което е ODF територия.
-
Потвърдете типа на конектора и лака
- Тя трябва да съответства на съществуващата инсталация; LC/UPC за стелажи с висока -плътност, SC/APC за повечето PON и работа с достъп.
-
Проверете мястото за инсталиране
- 1U–2U стелаж или стенна кутия за тесни помещения; шкаф, стена или подов ODF, където капацитетът превишава пространството.
-
Планирайте въвеждането и фиксирането на кабела
- Задният, страничният, горният или долният вход трябва да съответстват на мястото, със скоби, облекчаване на напрежението и заземяване за брониран или OSP кабел.
-
Резервен капацитет за разширяване
- Резервните адаптерни слотове и пространството в тавата сега са много по-евтини от смяната на целия модул по-късно.
Fiber Patch Panel срещу ODF матрица за избор
| Състояние на проекта | По-добър избор | защо |
|---|---|---|
| 1U закрепване на стелажи до превключвател | Фибърен пач панел | Компактно управление на джъмпера за-преден достъп |
| 48F разклонение само с няколко снаждания | Често е достатъчен зареден-пач панел | Ограниченото снаждане пасва на панел,-оборудван с тава |
| 96F–144F захранващ кабел с пълно снаждане | ODF | Капацитет на тавата, хлабина за съхранение, фиксиране на кабела и заземяване |
| FTTH телеком / OLT стая | ODF | Управление на фидер и разпределение, SC/APC плътност |
| Малък офис или едноетажна връзка | Фибърен пач панел | Ниска сложност, нисък брой фибри |
| Backbone плюс стелажи за оборудване | И двете | ODF за основно разпределение, панелно оборудване-страна |
| Предварително прекратен MPO/MTP канал | MPO/MTP касетен пач панел | Без снаждане на място; бърз пробив с висока{0}}плътност |
Конектор и полиране: LC, SC, MPO и UPC срещу APC
Изборът на адаптер и лак често е по-важен от самия въпрос за панел-срещу-ODF, тъй като трябва да съответства на съществуващата инсталация. LC доминира в стелажи с висока -плътност и центрове за данни - неговият 1,25 mm накрайник позволява на 1U панел да пренася 96 влакна или повече, поради което е дуплексният конектор по подразбиране вANSI/TIA-568 структурно окабеляване. SC е основната част от FTTH и телекомуникационния достъп: 2,5 mm накрайник и ключалката за натискане-издърпване са здрави и лесни за работа на полето, а SC/APC е често срещан навсякъде, където обратното отражение трябва да остане много ниско. FC все още се появява на тестово оборудване и някои наследени или високи-настройки на вибрации, докато MPO/MTP носи предварително-прекъснатите канали зад 40G/100G/400G връзки. Практическите компромиси-с плътност са изложени в това сравнение наLC и MTP/MPO в окабеляване с висока-плътност.
Полският е частта, която хората грешат. PC и UPC накрайниците осъществяват физически контакт за ниски загуби; APC накрайник добавя 8-градусов ъгъл, така че отразената светлина се насочва към облицовката, вместо направо обратно към източника, тъй катоСправка за конектора на FOAобяснява. Това прави APC изборът за PON, RF/CATV видео и високо-битрейт в един-режим - връзки -, но също така означава, че никога не трябва да свързвате APC конектор с UPC такъв: ъглови и плоски крайни повърхности няма да седнат, загуба на пикове и можете да повредите накрайниците. Планирайте един лак на път. За подробности вижте това ръководство заТипове полиране PC, UPC и APCи посветенияSC/APC конекторипреглед.
Реални примери за конфигурация на проекти
Корпоративен шкаф с 24 порта
Мрежовата стая на пода трябва само да свърже няколко комутатора към щранговото влакно. 1U, 24-портов LC/UPC пач панел - или предварително-завършен или със свински опашки, снадени върху малка тава -, осигурява чиста кърпа за преден достъп с резервно място. ODF тук би било загуба на място и разходи.
144F FTTH телекомуникационна стая
Входящият захранващ кабел е закотвен и заземен към рамката, всяко влакно е снабдено-към SC/APC пигтейл, хлабината е навита със защитен радиус на огъване и свързващите кабели преминават към OLT. С тави за снаждане, маршрутизиране и 144 накрайника за управление с години, ODF, монтиран в стелаж, е много по-лесен за живеене, отколкото да подреждате няколко малки панела. НаблизоPLC сплитеризахранване на разпределителната мрежа; ако търсите пасивната страна, товаFTTH пасивни компонентиръководството е полезен контролен списък.
Магистърно окабеляване на центъра за данни
40G/100G връзките се изпълняват на предварително-прекъснати MPO/MTP канали, прекъснати от касетъчни панели за свързване. Приоритетът е гъстотата на портовете, полярността и чистото маршрутизиране при стандарти-базирано структурно окабеляване - без снаждане -, така че панелът е по-добър от ODF тук.
Изграждане на гръбнак (дизайн на слоеве)
Основното помещение за оборудване използва ODF за прекратяване и разпределяне на щрангови влакна между етажите; всеки етаж използва пач панел за локални превключвателни връзки. Гръбнакът остава стабилен, докато корекциите остават гъвкави - и това обикновено е най-поддържаният отговор за много-етажна сграда.
Контролен списък преди-закупуване: портове, адаптери, тави за снаждане и размер на багажника
| Параметър | Защо има значение | Фокус на пач панела | ODF фокус |
|---|---|---|---|
| Брой влакна / портове | Задава капацитет и височина | 12–48F днес, плюс резервни | 48–144F+ с модулна стая |
| Адаптер и лак | Трябва да съответства на растението | LC/UPC плътност | SC/APC за PON, плюс LC |
| Капацитет на-тавата за снаждане | Предпазва и съхранява ставите | Често една малка тава | Множество тави, оразмерени според броя |
| Тип монтиране / багажник | Пасва на пространството | 1U–2U или стена | Стелаж, стена, под или шкаф |
| Вход и фиксиране на кабела | Предпазва влакната от стреса | Леко облекчаване на напрежението | Скоба и заземяване за OSP кабел |
| Контрол на-радиуса на огъване | Загуба и надеждност | Подредено маршрутизиране на джъмпера | Пръстени за фрезоване и провисване |
| Етикетиране | По-малко грешки при поддръжката | Етикети на предни портове | Пълно номериране на портове и снаждане |
| Разширителна височина | Избягва пълна подмяна | Свободно U-място | Резервни слотове и място за тава |
Често срещани грешки - и какво струват
-
Закупуването само чрез пристанище
- Две "48-портови" единици могат да се различават напълно отвътре; може да се окажете без хлабина или тави и панел, който е болезнен за поддръжка.
-
-
Използване на обикновен пач панел за тежко снаждане
- Тавите препълват, влакната се огъват над границата си и защитата на снаждането страда от - напластяване по-късно като загуба или прекъсващи връзки.
-
-
Игнориране на посоката на въвеждане на кабела
- Вход, който се бори с оформлението на сайта, натоварва влакната и прави инсталацията бавна и разхвърляна.
-
-
Смесване на съединители и лак без план
- Несъответствието между APC-към-UPC само по себе си може да унищожи обратната загуба на връзката в един-режим. Решете LC/SC и UPC/APC предварително и преценете как ще приключите с този погледбързи конектори срещу снаждане чрез синтез.
-
-
Не оставя място за разширяване
- Когато броят нарасне, пълна единица без резервни слотове или място в тавата означава подмяна на цялото нещо, вместо добавяне към него.
ЧЗВ
В: ODF същото ли е като оптичен панел за свързване?
О: Не. Техните функции се припокриват, но е изграден пач панел за-странично завършване на оборудването и свързване, докато ODF добавя снаждане, защита на кабела, свободно съхранение и структурирано разпространение в дългосрочен план.
В: Мога ли да използвам оптичен пач панел вместо ODF?
О: Да, за прости връзки с нисък брой влакна и малко или никакво снаждане. След като имате голям брой, входящи захранващи кабели или тежко снаждане чрез синтез, ODF е по-безопасният избор.
Въпрос: Всеки фибърен пач панел включва ли тави за снаждане?
О: Не. Много от тях са само-адаптери, за предварително-прекъсната или преходна употреба; други са снадени-заредени с тава за плитки. Проверете спецификацията, преди да приемете.
В: Каква е разликата между ODF и оптично разпределителна кутия?
О: ODF е по-голяма главна-разпределителна рамка, обикновено закрита и монтирана в стелаж- или под-. Разпределителната кутия е по-малка, често открита -заграждение, по-близо до абонатите, която може също да съдържа разклонител.
Въпрос: Използва ли се ODF само в FTTH мрежи?
О: Не. ODF са често срещани в централните офиси, стаите на интернет доставчиците и опорните мрежи на метрото и предприятията - навсякъде, където големият{2}}кабели се нуждаят от терминиране, снаждане и разпространение.
В: Трябва ли да избера SC или LC адаптери?
О: Свържете растението. LC за стелажи с висока -плътност и центрове за данни; SC, често SC/APC, за FTTH и телеком достъп.
Въпрос: Мога ли да инсталирам ODF в 19-инчов шкаф?
A: Да. ODF-монтираните в стелажи ODF са стандартни за телекомуникационни помещения и OLT шкафове; съществуват стенни и подови версии за други пространства.
В: Кое е по-добро за център за данни?
О: Обикновено оптични панели за свързване - LC или MPO/MTP - за свързване на ниво стелаж-, с ODF само там, където голяма разпределителна област на гръбнака се нуждае от снаждане и защита.
В: При 48 влакна, да избера ли пач панел или ODF?
О: Зависи от снаждането. Малко или никакво снаждане и тясно пространство сочат към снаждане-натоварен или предварително-прекратен пач панел. Входящ захранващ кабел, който се нуждае от пълно снаждане, хлабина и заземяване, сочи към 48F ODF -, особено ако очаквате да нарасне до 96F.
В: Какво трябва да проверя преди да купя?
О: Брой влакна и портове плюс височина, тип адаптер и полиране, капацитет на-тавата за снаждане, тип монтиране и стелажни модули, вход и фиксиране на кабела, контрол-на радиуса на огъване и схемата за етикетиране.
Ако задачата е чисто закърпване-ниво на стелаж, панелът за свързване с влакна е практичният,-рентабилен избор. Ако терминирате голям-кабел или входящи опорни кабели, които се нуждаят от снаждане, защита, свободно съхранение и години управление на разпространението, ODF печели своето място. Големите мрежи обикновено работят както -, така и ODF за основното разпространение, оборудването на пач панели-от страната. Каквото и да посочите, потвърдете броя и височината, типа на адаптера и полирането, капацитета на снаждане, размера на монтажа и стелажа и кабелния вход, преди да поръчате, така че модулът да пасне както на днешната инсталация, така и на растежа през следващата година.
