Анализ на диференциацията на оптични разпределителни рамки, клемни кутии, разпределителни кутии и ODF рамки
Тези четири имат сходни характеристики, отразени главно в основните им функции:
1. Фиксиране и защита
След като оптичният кабел се слее с кабела на опашката, той може механично да фиксира външната обвивка на кабела, да инсталира защита на заземяващия проводник и да групира краищата и влакната за защита, за да гарантира, че кабелът и сърцевината не са повредени.
2. Разпределителна функция
Поставете конектора на опашния кабел в адаптера, за да постигнете връзка по оптичен път с оптичния конектор от другата страна на адаптера. Адаптерът и конекторът трябва да отговарят на изискванията за гъвкаво включване и изключване, а оптичният път трябва да има възможност за свободно регулиране и тестване.
3. Заваръчна функция
Те могат да слеят оптичните влакна във влакнесто-оптичния кабел с кабела на опашката, намотката и да съхраняват излишните оптични влакна и да защитят съединението за сливане.
4. Функция за съхранение
Те могат да поемат различни кръстосано свързани оптични кабели между стелажите, като гарантират, че кабелите могат да се съхраняват по подреден и подреден начин. Вътрешността на оптичната разпределителна рамка трябва да бъде проектирана с достатъчно пространство и разумни методи, така че линиите на оптичните кабели да могат да бъдат ясно насочени, лесно регулирани и да отговарят на изискванията за минимален радиус на огъване.
Характеристиките на диференциацията на четирите са главно в техните различни среди на приложение:

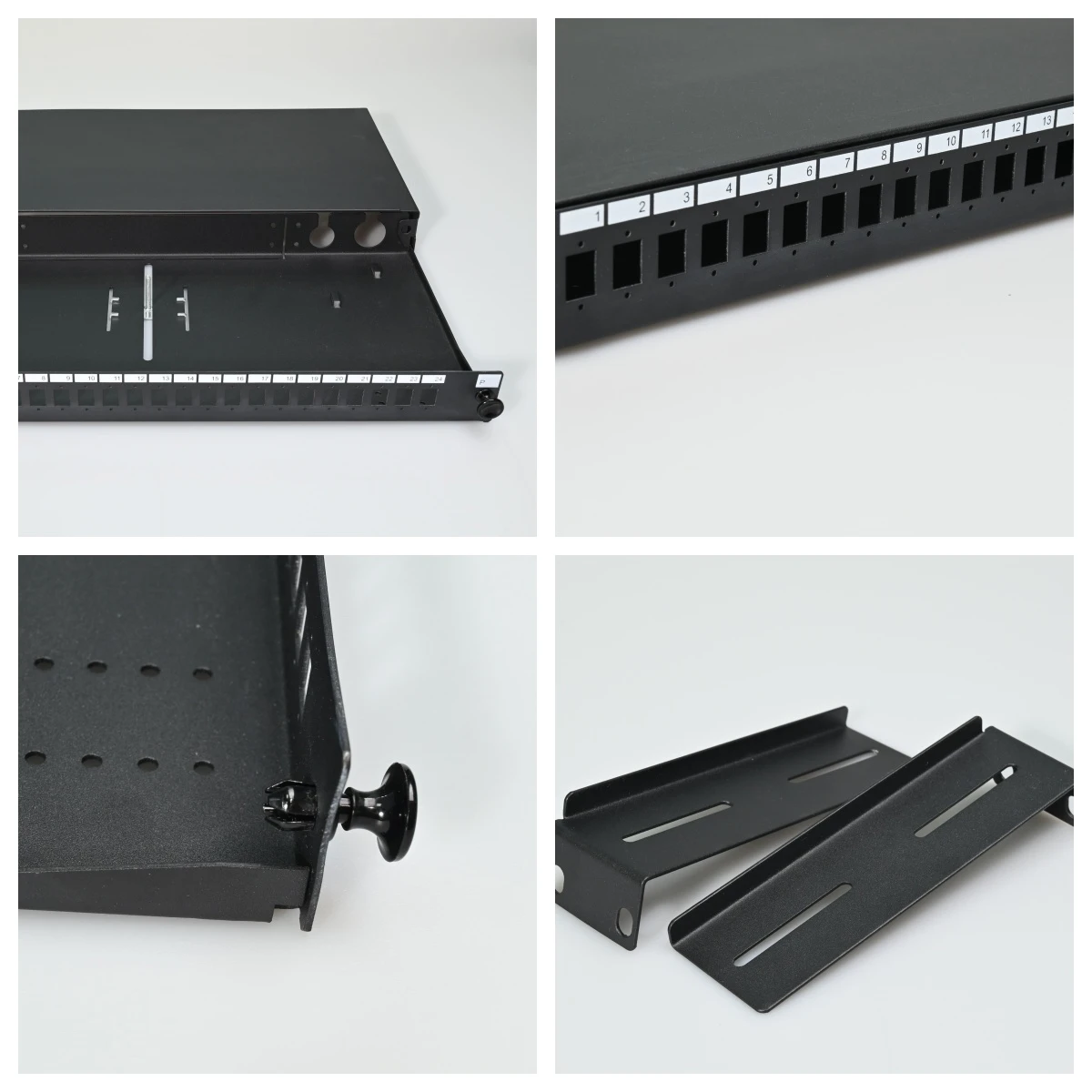

1. Оптична разпределителна рамка
Използва се главно за свързване на вертикални опорни и хоризонтални оптични кабели, като най-вече е 19-инчов шкаф с височина 1U. Броят на портовете във влакнесто-оптичната разпределителна рамка обикновено е 24 или 48. Осигурете относително универсална функция за окабеляване, подходяща за нуждите от оптичен достъп в различни сценарии, като центрове за данни и комуникационни базови станции.
2. Клемна кутия
Основно осигуряване на снаждане чрез синтез на оптични влакна, снаждане на оптични влакна и опашни влакна и функция за предаване на оптични конектори. Обикновено се използва в ситуации, при които оптичният кабел трябва да бъде разделен на отделни влакна, като например точката за достъп до влакна от страна на потребителя в FTTH проекти. Често се поставя в края на хоризонтален оптичен кабел като най-близката щепсел-точка към крайното оборудване, с максимум 8 или 12 порта за лесен монтаж на стена или настолен компютър
3.Fiber разпределителна кутия
Вътрешно оборудван с терминали за оптични кабели, модули за защита от синтез и адаптери за оптични влакна, той се използва за свързване на опорни и разпределителни кабели на открито, в коридори или на закрито. Броят на портовете обикновено е 24 или 48, обикновено се среща в FTTH мрежи и е често срещана малка кутия в коридорите. Като се има предвид необходимостта от лесен монтаж, работа и поддръжка, оптичните кутии могат да бъдат персонализирани по размер и функционалност според различни сценарии на приложение и мрежови изисквания.
4.ODF разпределителна рамка
ODF стелажите обикновено включват модули за оптична връзка, разпределителни модули, конектори и слотове за управление, които се използват за разпространение, свързване и управление на оптични кабели. ODF разпределителната рамка е проектирана специално за стаи за оптична комуникация, с широка гама от портове (12-1440 ядра), подходяща за мащабни сценарии за оптично окабеляване като центрове за данни, комуникационни базови станции и интегрирани кабелни системи.
като цяло,оптичните разпределителни рамки се използват главно за свързване и управление на оптични кабели, осигурявайки относително универсални функции за окабеляване; Клемните кутии са по-фокусирани върху разделянето на оптични кабели и сливането на оптични влакна, подходящи за специфични точки за достъп; Оптичните разпределителни кутии се използват главно за разклоняване, разпределение и управление на разпределителни оптични кабели, често срещани в FTTH мрежи; ODF разпределителните рамки са по-фокусирани върху разпространението, свързването и пресичането на оптични сигнали, с високо-плътни връзки и възможности за управление на фини влакна.
По същество те са скоби за съединители, които не участват пряко в процеса на предаване на данни, но осигуряват необходимата поддръжка за различни местоположения според конкретни сценарии на приложение и изисквания за конфигурация на порта. Като ключов компонент на оптичната комуникационна инфраструктура, те играят незаменима роля за осигуряване на стабилност на мрежата, подобряване на ефективността на предаване и посрещане на различни нужди от приложения.
