Една или две нишки от влакна - това е основната разлика между симплексни и дуплексни оптични кабели. Но изборът между тях оформя повече от цената на материала. Той определя плътността на вашия пач панел, спецификацията на всеки пач кабел в изпълнение и - най-критично - дали физическата архитектура на цялата ви връзка действително отговаря на изискванията на мрежата. Ето кратко-сравнение на справочници и ако имате нужда от пълната картина, продължете да четете.
Симплексен оптичен кабел: една нишка, една посока
Симплексният оптичен кабел има една нишка от стъклени или пластмасови влакна в една защитна обвивка. Той пренася данни в една посока - от източника до приемника, точка. Няма обратен път, няма двупосочен-разговор.
Този-еднопосочен дизайн пасва на конкретен набор от задачи. CCTV наблюдението е класически пример: камерата заснема видео и изпраща потока към записващо устройство. Рекордерът никога не трябва да изпраща данни обратно към камерата през същото влакно. Индустриалните сензорни мрежи работят по същия начин - температурна сонда във фабрика изпраща показания до контролно табло и таблото няма причина да отговаря.
Симплексните кабели също управляват инфраструктура за излъчване. При телевизионното производство камерата предава своето захранване към централно предавателно устройство чрез симплексна оптична връзка. Медицинското оборудване за изображения - ендоскопски системи, някои рентгенови апарати - разчитат на същия еднопосочен подход. Устройството за изображения изпраща данни с висока -резолюция към станция за обработка и това е целият път на данните.
От физическа страна симплексните влакна са по-леки и заемат по-малко място в тавата. Единична нишка, завършваща с anSC конектор за оптични влакнаили FC конекторът е бърз за инсталиране и лесен за отстраняване на неизправности. Едно влакно, едно подравняване, една потенциална точка на повреда - и тази простота има истинска стойност при широко{2}}разгръщане на сензори, където използвате стотици отделни връзки.
Дуплексен оптичен кабел: двупосочна-комуникация
Дуплексният оптичен кабел обединява две влакнести нишки заедно в конфигурация с цип - две нишки една до друга, съединени с тънка лента от материал на обвивката. Едната нишка управлява предаването (TX), другата управлява приемането (RX), така че един кабел осигурява пълна двупосочна комуникация.
Помислете какво се случва в центъра за данни. Сървър комуникира с превключвател - заявките излизат, отговорите се връщат и двете посоки остават заети едновременно. Етажните превключватели се захранват с основен гръбнак и всяка една от тези връзки нагоре пренася трафик в двете посоки. Това не е съвпадение; така работят протоколите. Ethernet, Fibre Channel, SONET - всички те приемат едновременен път за изпращане-и-получаване. Дуплексните влакна съществуват, защото модерните мрежи не се редуват.
Пълно{0}}дуплексната работа означава, че и двете нишки остават активни едновременно. Работната станция задейства заявка към сървър на едната верига, докато сървърът изпраща отговор обратно на другата. Без чакане, без-заемане на ред, без загуба на честотна лента. Това е различно от полу-дуплекса, където данните се движат в двете посоки, но само по една посока - моделът на уоки-токи, където държите бутона за говорене и другият човек чака.
Дуплексните свързващи кабели са завършени със сдвоени конектори. АнLC{0}}към-LC дуплексен пач кабеле най-широко разпространеният кабелен комплект в центрове за данни днес, благодарение на компактната 1,25 mm накрайник на LC конектора и директната съвместимост с SFP и SFP+ трансивъри.
Единичен-режим срещу многомодов
Както симплексните, така и дуплексните оптични кабели се предлагат в едно-модови и многомодови версии. Този избор определя разстоянието и честотната лента, така че си струва да се разбере ясно.

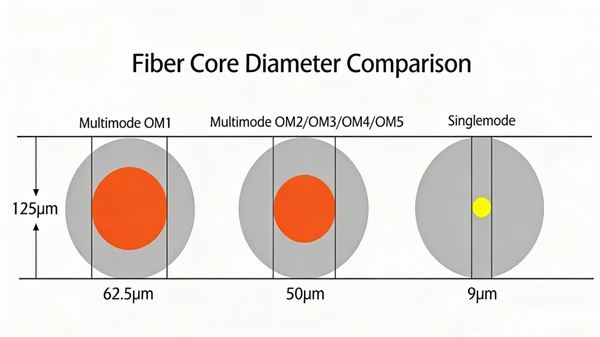

Едномодовото-влакно има диаметър на сърцевината от 8 до 10 микрона и пренася един лъч светлина. Това плътно ядро елиминира модалната дисперсия, което поддържа сигнала чист на големи разстояния - говорим за километри, а не за метри. Едно-режимните симплексни и дуплексни кабели са стандарт за телекомуникационни опори, мрежи в градски райони и всяка връзка над няколко километра. Цената е по-висока, защото едно-режимните трансивъри използват лазерни светлинни източници, а не по-евтините светодиоди в многомодовите системи.
Многомодовото влакно работи с по-голямо ядро - 50 или 62,5 микрона - и позволява на множество светлинни режими да пътуват едновременно. Това осигурява силна честотна лента за кратки периоди, но сигналът се влошава по-бързо, защото тези многобройни светлинни пътища удрят приемника в малко по-различно време. Модалната дисперсия ограничава ефективните многомодови разстояния от 300 до 550 метра за 10G връзки, в зависимост от класа на кабела OM3 или OM4. За кампус мрежи, вътрешно{11}}сградни връзки и кратки центрове за данни, многомодовото дуплексно влакно е ценово{12}}ефективният избор.
Където тези кабели завършват в разпределителните точки, кладенец-посоченоптична клемна кутияподдържа точките на снаждане организирани и защитени. Тази подробност спестява часове отстраняване на проблеми, когато преследвате проблемна връзка месеци след инсталирането.
Симплексни срещу дуплексни оптични кабели
Цената е първото нещо, за което се питаме. Симплексният кабел използва една влакнеста нишка и един конектор на край - по-малко материал, по-ниска цена на серия. Когато изтегляме стотици сензорни захранвания през промишлено съоръжение или окабеляваме -широка сграда за видеонаблюдение, спестяванията на-се натрупват бързо. Дуплексният кабел струва повече поради втората нишка и допълнителните конектори, но осигурява двупосочна способност, която симплексът не може да възпроизведе.
Инсталацията е вторият въпрос. Симплексните кабели са по-тънки, по-гъвкави и по-лесни за прекарване през тесен тръбопровод. Дуплексните кабели са по-широки поради конструкцията с цип, което създава ограничения в пач панелите с висока -плътност. Но ето компромисът: дуплексните кабели елиминират необходимостта от управление на две отделни симплексни линии, когато проектът се нуждае от двупосочна комуникация. В мрежови среди един дуплексен кабел е по-чист от два симплексни кабела, насочени към една и съща дестинация.
Капацитетът на честотната лента благоприятства дуплекса във всеки мрежов контекст. Едновременният двупосочен поток от данни означава, че пълният капацитет на вашата връзка работи в двете посоки едновременно. Една симплексна връзка отделя цялата честотна лента в една посока - ефективна за захранване на сензори и излъчване, но не поддържа цикъла на изпращане-и-получаване, който IP мрежата изисква.
Съвместимостта на конекторите е идентична и при двата типа. същотооптични адаптерикоито свързващите SC-към-SC или LC-към-LC връзки работят взаимозаменяемо със симплексни и дуплексни модули. Два симплексни кабела могат да заменят един дуплексен кабел и обратното е вярно. На практика дуплексът е предпочитан за мрежови връзки, защото поддържа управлението на кабелите по-чисто.
Къде да използвате симплексни оптични кабели
Симплексното влакно принадлежи към всяко приложение, където данните протичат в една посока от източника към приемника: системи за видеонаблюдение и видеонаблюдение, сензори за промишлена автоматизация и мрежи за наблюдение на IoT, разпределение на излъчвания сигнал (като захранване на камерата-към-производствените съоръжения), предаване на данни за медицинско изображение (като връзки на ендоскоп-към-станция за обработка) и релета на сензори за магистрали и периметър на стадиона системи за откриване.
Във всички тези сценарии устройството източник генерира данни, а приемащото устройство ги консумира. В дизайна на приложението не съществува обратен канал, така че използването на дуплексен кабел увеличава разходите без добавяне на функция.
Къде да използвате дуплексни оптични кабели
Дуплексното влакно минава навсякъде, където се осъществява двупосочна комуникация -, което покрива по-голямата част от мрежовата инфраструктура. LAN опорни връзки между комутатори и маршрутизатори, сървър-към-връзки комутатори в центрове за данни, WAN връзки между сгради, влакна-към-разгръщания на-бюра за работни станции с висока-честотна лента и връзки към оптични модеми и медийни конвертори, всички те работят на дуплексно влакно. Ако устройството от двата края едновременно изпраща и получава данни - и това описва всяка част от мрежовото оборудване, изградено през последните двадесет години - дуплексът е кабелът, който трябва да посочите.
Едно развитие, за което си струва да знаете: BiDi (двупосочните) приемо-предаватели постигат двупосочна-комуникация през една влакнеста нишка, като използват различни дължини на вълните за предаване и приемане. BiDi трансивърите, съчетани със симплексни кабели, намаляват броя на влакната в метрото и мрежите за достъп, където пространството в каналите е малко. Подходът изисква-специфични за дължина на вълната трансивъри в двата края, така че е по-скоро целево решение, отколкото обща замяна на дуплекса.
Как да изберете правилния оптичен кабел за вашето приложение
Решението се свежда до един въпрос: връзката пренася данни в една посока или в две? Една посока - сензор захранва табло, камера захранва рекордер - означава симплекс. Две посоки - всяка мрежова връзка - означава дуплекс.
Освен това, не пренебрегвайте качеството на терминиране. Чист, правилно полираноптичен бърз конектори при двата типа кабел превъзхожда лошо терминиран премиум кабел всеки път. Най-добрият кабел на пазара няма да спаси връзка със замърсен или неподравнен край.
За повечето изграждане на мрежа комбинацията от двата типа кабели има смисъл. Изпълнете дуплекс за активни мрежови връзки. Използвайте симплекс за специално наблюдение, сензор и емисии за излъчване. Съпоставянето на типа кабел с действителния поток от данни - вместо дуплекс по подразбиране при всяко изпълнение - поддържа контролирани материални разходи и управляеми кабелни пътища, без да губи каквато и да е производителност там, където има значение.
