MPO/MTP Fiber: Истинският разговор, от който се нуждаете преди следващото изграждане на център за данни

Миналия ноември получих обаждане от клиент във Финикс. Те току-що бяха опаковали 100G гръбнак-сграда на листа-шест месеца планиране, красиво управление на кабелите, цветно-кодирано всичко. Половината връзки нагоре не биха преговаряли.

Оказа се, че някой е грабнал кутия с куфари тип B за дизайн тип A. Кутиите изглеждаха идентични. Номерата на частите се различаваха с една цифра.

Четири часа отстраняване на проблеми. Полет в 6 сутринта за техния водещ инженер. Окончателни щети: $14 200 за спешен труд плюс $1847 за самолетния билет в последната-минута. Все още имам някъде екранната снимка на фактурата.

Затова пиша това. MPO/MTP влакното не е ракетна наука, но детайлите ще ви съсипят, ако не обръщате внимание. И наказателните везни с броя на вашите портове-объркват един LC пач, губите една връзка. Объркате един MTP ствол, губите дванадесет.

MPO срещу MTP: Нека убием това объркване

Постоянно получавам този въпрос. „MTP само скъп MPO ли е?“

нещо като. Но това е като да попитате дали Lexus е просто скъпа Toyota. Технически да, практически не.

MPO е стандарт за конектор. IEC 61754-7, TIA-604-5 - обичайната азбучна супа. Всяка фабрика с мухъл за накрайници може да щампова MPO конектори.

MTP е марката на US Conec. Те изобретиха мулти{1}}влакнестия-формат, след което прекараха десетилетия в усъвършенстването му. Същият отпечатък, по-строги допуски, по-добри материали.

Ето нещо, което повечето сравнителни диаграми пропускат: забравете дебата за пластмасовите-срещу-метални скоби. Това е разсейване.

Елипсовидният водещ щифт е цялата игра с топка.

Стандартният MPO използва кръгли водещи щифтове. Когато свържете два конектора, кръглите щифтове могат да се клатят леко в втулката за подравняване-може би микрон тук, микрон там. Не звучи много. Но направете това 200 пъти и моделът на износване ще стане неравномерен. Позициите на външните влакна започват да се движат. Вашата загуба на вмъкване се увеличава.

Елиптични щифтове на MTP? Те се само-центрират. Всеки път. Можете да усетите разликата, когато ги включите-има това определено щракане, когато щифтът сяда, в сравнение с тази неясна гъстост, която получавате с евтиния MPO.

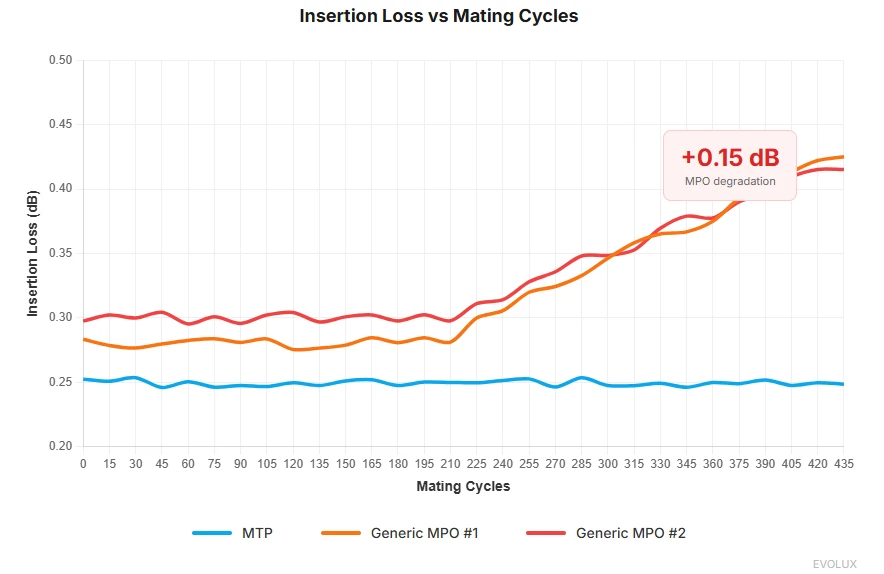

Миналата година проведохме тест за изтезания: 437 цикъла на свързване на шест различни проби от конектори. До цикъл 300 два от генеричните MPO показват 0,15 dB влошаване на позиции 1 и 12. MTP? Плоска линия през цикъл 400.

Тези 0,15 dB не звучат страшно, докато не натрупате три свързващи точки в 400G връзка с нулев марж.

Какво има вътре в тези неща

Бърз урок по анатомия, защото разбирането на вътрешностите помага, когато нещо се счупи.

Накрайникът

Представете си малка керамична тухла с 12 дупки, пробити в позиции с точност до около 1 микрон. Човешкият косъм е широк 70 микрона. Говорим за 1/70 от косъм.

В MTP конекторите накрайникът се движи върху пружини. защо Защото, когато задръстите два конектора заедно, те никога не са идеално подравнени. Поплавъкът позволява на накрайника да се регулира микро-, така че контактният натиск да се разпределя равномерно, вместо да смила един ъгъл в забрава.

Този пружинен механизъм също е причината да не-хващате MTP съединителите, когато ги свързвате. Виждал съм техници да ги стягат заедно, сякаш затягат гайки. Целият смисъл на поплавъка е да позволи на конектора да намери своето собствено подравняване. Просто натиснете, докато щракне. Готово.

Водещите щифтове

Вече се изказа за елипсовиден дизайн. Самите щифтове са от закалена сплав-те издържат на хиляди поставяния, без да изникват като гъби.

Мъжките съединители имат щифтове. Женските съединители имат дупки. Звучи очевидно, но съм наблюдавал как хора се опитват да чифтосват мъжки-с-мъжки в 2 сутринта в тъмен шкаф. не работи Питай ме откъде знам.

Жилището

Стандартните MTP корпуси са-от една част-полярността и полът са зададени фабрично. Поръчвате грешно, или връщате кабели, или купувате адаптерни панели.

Ето нещо, което таблиците с данни няма да ви кажат: в не-климат-контролирани крайни обекти или промишлени среди евтините пластмасови корпуси от MPO стават чупливи след няколко години. В нашата лаборатория за стрес тестове сравнихме оригинални MTP корпуси с обикновени копия при екстремни термични цикли. Много производители намаляват разходите, като смесват прекомерно количество рециклиран материал в своите форми за корпус-това причинява разграждане на молекулната верига, което е невидимо с просто око. Но след термични циклични тестове (-40 градуса до +75 градуса), устойчивостта на умора на ключалката пада с над 40%. Получихме „дезинтегрирани“ съединители, върнати от клиенти, и анализът на разглобяването постоянно показва класическа крехкост на материала. Ето защо ние настояваме да използваме само чиста полиетеримидна (PEI) смола с високи спецификации. Струва повече на хартия, но гарантира, че вашите конектори все още се свързват със същото отчетливо щракване след десет години в центъра за данни.

MTP PRO коригира проблема с конфигурирането (повече за това по-късно), но засега просто знайте: три пъти-проверете спецификациите си, преди да поръчате. Процесът на RMA за магистрален кабел на стойност $400 отнема три седмици.

Полярност. Обърнете внимание тук.

Ще прекарам твърде много време в този раздел, защото грешките в полярността представляват може би 60% от обажданията за отстраняване на неизправности в MPO, на които съм участвал. скучно е Досадно е. И това напълно ще унищожи вашата четвъртък вечер, ако го пренебрегнете.

Дуплексното влакно е просто. Tx към Rx, Rx към Tx. Малко дете може да го разбере.

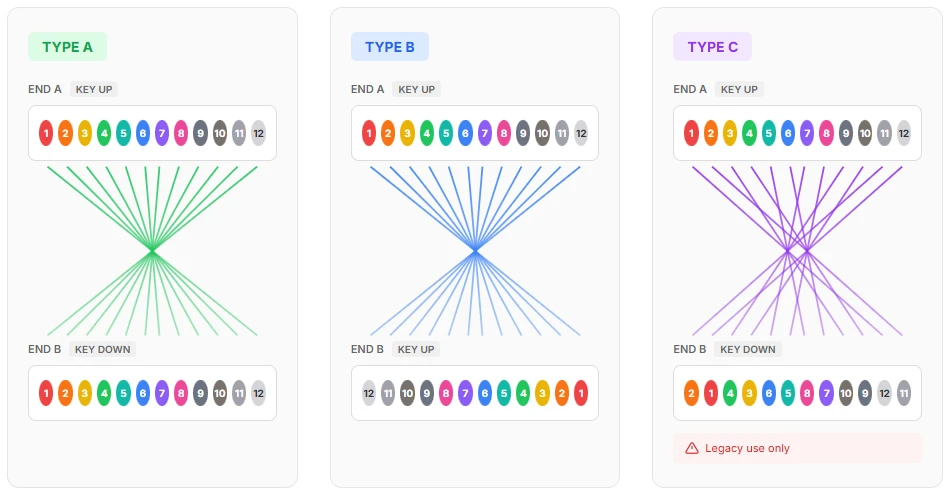

Дванадесет влакна в един конектор? Всяка позиция има значение. И има три-ТРИ-различни начина, по които производителите свързват тези кабели.

Тип А

Ключ нагоре от единия край, ключ надолу от другия. Кабелът вътрешно отразява масива от влакна. Позиция 1 отива на позиция 1, но физическият флип означава, че двойките се подреждат правилно за дуплексни пробиви.

Тип Б

Двата края с ключ. Кабелът разменя съседни двойки: 1↔2, 3↔4, 5↔6 и т.н. Обичайно за трансивърите SR4.

Тип C

Аз лично мразя Type C. Стандартът го включва, разбира се. Но на практика? Това е капан.

Тип C прави обръщане по чифт върху обръщането на тип A. Единственият път, когато съм го виждал да се използва правилно, беше в много специфична наследена конфигурация на Cisco и дори тогава техникът, който го инсталира, не остави никаква документация. Прекарахме два дни в обратно-проектиране на картата на полярността.

Моят съвет: освен ако не отговаряте на съществуваща инфраструктура тип C, преструвайте се, че не съществува. Ще спите по-добре.

Защо това има значение в реалния живот

Ето типична пътека-на листа:

Превключвател за гръбнак → багажник тип B → панел за свързване MTP → пластир тип A → превключвател за листа

Всичко работи. Сега си представете, че някой-може би изпълнител, може би бърза нощна-смяна техник-сменя този багажник тип B с тип A. Кутиите изглеждаха подобно. Етикетите бяха малки.

какво става Частична свързаност. Фибрите 1-2 работят. Фибрите 3-4 не го правят. Влакна 5-6 работят. И т.н.

Симптомът изглежда точно като лош трансивър. Или мръсен конектор. Или счупване на влакна. Ще загубите часове в преследване на призраци, преди някой най-накрая да разбие картографа на полярността и да открие истинския проблем.

Като производител най-страшното нещо не са сложните схеми на окабеляване-, а „скрити производствени грешки“. В нашето повече от десетилетие-производствен опит видяхме какво се случва, когато процесите на сглобяване нямат подходящ контрол. Най-честият режим на повреда? Грешки в полярността от въртене на оптична лента по време на терминиране. Без автоматизирана проверка уморените работници могат по невнимание да завъртят лентата на 180 градуса-грешка, която е невидима с просто око, но пагубна за връзката. Докладите за анализ на отказите в индустрията сочат, че това представлява приблизително 1% от кабелите от съоръжения без мерки за защита от грешки. На нашата производствена линия прилагаме напълно автоматизирано тестване на поляритета-всеки кабел генерира уникален пръстов отпечатък на поляритета, преди да бъде изпратен. Управлението на поляритета не трябва да зависи от късмета на монтажника; той трябва да бъде заключен във фабриката чрез физическа защита и автоматизирана проверка.

След този кошмар създадохме строго правило: при всяко голямо внедряване произволно изтегляме-тестваме 5% от кабелите, преди да отидат в тавата. Проверете действителното картографиране на влакната, а не стикера. Никога не се доверявайте на етикета.

Корекцията

Документ. Всичко.

Преди да прекарате един кабел, създайте карта на полярността. Електронна таблица, диаграма на Visio, скица на салфетка-Не ме интересува. Просто запишете:

Какъв тип кабел къде отива

В коя посока е обърнат ключът във всеки край

Какво е очакваното картографиране-към-влакно

Обозначете двата края на всеки кабел с вида на полярността. Не само номера на частта-действителната полярност. Използвам цветна лента: синя за A, жълта за B. Ни-технически, но работи.

Един клиент, с когото работя, отпечатва QR кодове, които се свързват с тяхната база данни с документация. Прекалено? може би Но не са имали инцидент с полярност от три години.

Забележка: Този дву{0}}сегментен път поддържа правилен поляритет за прекъсване на 4×25G. Сменете който и да е от двата кабела, без да преизчислявате, и ще отстраните проблема в полунощ.

Математика на бюджета на загубите

Всяка оптична връзка има бюджет за мощност. Предавателят излъчва X dBm. Приемникът се нуждае от поне Y dBm. Разликата е вашият бюджет за загуби-това е това, което харчите за затихване на влакна, загуби на конектори и снаждане.

При 10G бюджетите за загуби бяха щедри. Можете да използвате конектори за боклук и пак да имате марж.

При 100G математиката става по-строга.

При 400G броите десети от dB като скъперник, който брои стотинки.

100GBASE-SR4 Пример

IEEE ви дава 1,9 dB обща загуба на канал за 100G SR4 над OM4 на 100 метра.

Нека изградим реалистична връзка:

100m OM4: 3,5 dB/km × 0,1 km=0.35 dB

Две MTP връзки (превключвател→панел, панел→кръпка)

Ако използвате общ MPO при 0,75 dB всеки:

Това не е марж. Това е лентата за грешки на вашето тестово оборудване.

Една прашинка от едната страна-и сте над бюджета. Един малко по-дълъг кабел, над бюджета. Един конектор, който дойде от петъчна следобедна смяна във фабриката, над бюджета.

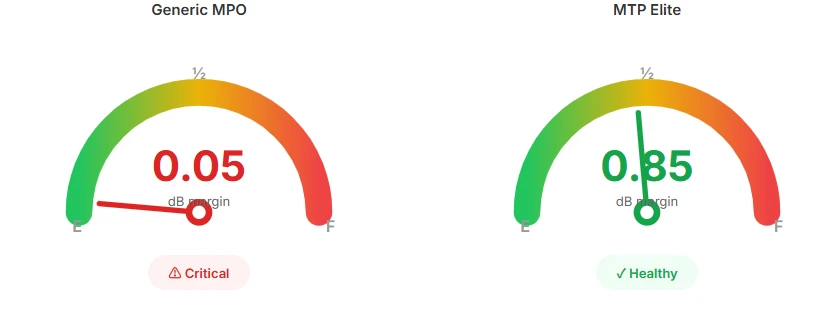

Същата връзка с MTP Elite при 0,35 dB всеки:

Сега можете да дишате. Случва се прах. Температурите се движат. Фибрите стареят. Този марж от 0,85 dB поглъща реалния свят.

Аналогията на пътуването

Помислете за бюджета на загубите като шофиране-в извънградско с резервоар за газ, който не можете да презаредите.

Generic MPO започва с половин резервоар. Кратки пътувания? Добре. Но опитайте се да стигнете от Финикс до Денвър и ще се потите на всяка миля, навлизайки по инерция в бензиностанцията с изпарения.

MTP Elite ви стартира с пълна сила. Същата дестинация, но сега можете да поемете по заобиколен път, да пуснете климатика, без да се паникьосвате, когато попаднете на трафик на строителни работи.

Дестинацията (вашата скорост на данни) не се променя. Вашият резерв за изненади го прави.

MTP Elite срещу Standard: Кога да платите премията

US Conec продава два вида:

Стандартен MTP:Макс. 0,50 dB вмъкната загуба. Типично е около 0,35 dB.

MTP Elite:Макс. 0,35 dB. Типично е 0,15-0,25 dB.

Elite струва 15-30% повече в зависимост от броя на влакната и доставчика. струва ли си

Ето как мисля за това.

Станете Elite, когато:

Вашата математика на загубите оставя по-малко от 0,5 dB марж, след като всичко се сумира

Имате три или повече точки на чифтосване по пътя

Правите 400G сега или ще бъдете след 3 години

Кабелът е опорна инфраструктура, която ще бъде в стените за десетилетие

Стандартът е подходящ, когато:

Връзки под 50 м само с 1-2 чифтосвания

Удобен марж при 40G или 100G

Пач кабели, които така или иначе ще сменяте всяка година-защо да плащате премия за консумативи?

Наистина малък бюджет и вие сте направили сметката, за да докажете, че работи

Моето общо правило: Elite за багажници, Standard за кръпки.

Ето я логиката. Стволовете минават в тавана, под пода, през стените. Те остават там 7-10 години. Това е основата на вашата мрежа - вие абсолютно не можете да евтино загубите маржове на загуби за инфраструктура, която няма да докоснете десетилетие.

От гледна точка на производствената прецизност, разликата между класовете Elite и Standard не е само 0,1 dB на хартия. Производството на конектори от клас Elite- изисква разширено супер-полиране на крайната-лице и отхвърляне на всякакви накрайници с гранични геометрични параметри като изместване на върха. Моята основна-препоръка към клиентите: куфарите трябва да са Elite. След като магистралните съединители са заровени в кабелните скари, техните съединителни точки са фиксирани. Пач кабелите са течни и се сменят постоянно. Ако геометрията на накрайника ви на багажника не е перфектна, няма значение колко добри са кабелите ви{10}}физическото контактно налягане винаги ще бъде неравномерно. Харчете пари за прецизни компоненти, които не се движат. Това е философията на разходите, която всъщност има смисъл в производството.

Кръпки? Те са консуматив. Оперативните техници ги дръпват, пренасочват ги, настъпват ги, случайно ги търкулват столове. Средната продължителност на живота е може би шест месеца до една година, преди да бъдат разменени. Харченето на първокласни долари за лепенки Elite, докато работите с маргинални стволове, е обратно-полирате дръжката на вратата, докато основата се напуква.

Едно изключение: ако се-свързвате през стая за срещи-с мен в colo, отидете с Elite навсякъде. Не можете да контролирате качеството на кабела от другата страна на този панел за предаване.

MTP PRO: Ремонти на място, които действително работят

Традиционният MTP заключва полярността и пола фабрично. Грешна поръчка? Върнете го, изчакайте три седмици, обяснете на вашия ръководител на проекта защо графикът се е пропуснал.

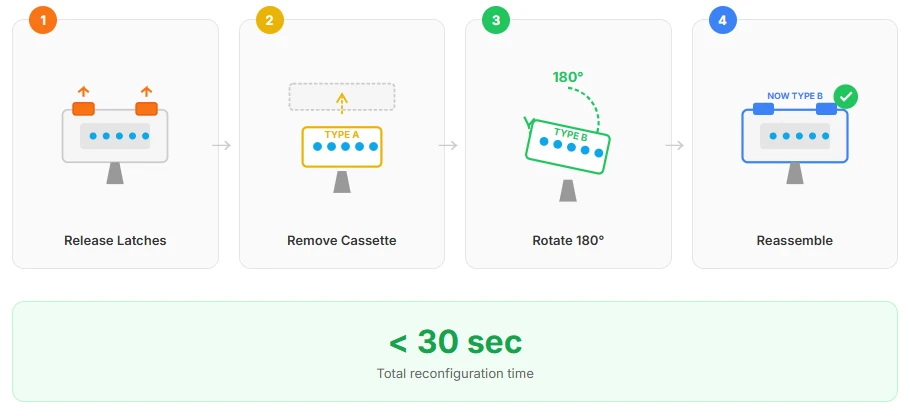

MTP PRO ви позволява да промените полярността (Тип A ↔ Тип B) и пола (мъжки ↔ женски) в полето. Няма специални инструменти за полярност-само извадете корпуса. Смяната на пола се нуждае от инструмент за изваждане на карфица, но все още е работа за 30 секунди.

Премията е 20-40% над стандартния MTP. Звучи стръмно.

Но нека направим изчисленията за грешка-:

Ако правите голямо внедряване с някаква неяснота относно това, което вече е инсталирано, MTP PRO плаща за себе си първия път, когато нещо не съответства на чертежа.

За колокация или среди, управлявани от-трети страни, обикновено препоръчваме на клиентите директно да специфицират MTP PRO. В онези сценарии на „черна кутия“, при които не можете да предскажете полярността или пола на другия край, полето-променлива способност на PRO не е просто удобно-а е застраховка. Виждали сме клиенти да затварят цели десет-хиляди-оптични проекта за една седмица, защото и двата края се оказаха мъже. Като производител, ние произвеждаме конектори от серията PRO-, за да предадем правомощията за конфигуриране обратно на полето,-като елиминираме рисковете по веригата на доставки, причинени от пропуски в комуникацията на ранен{10}}етап.

За малки, добре-документирани компилации, където контролирате всяка променлива? Стандартът е добре.

MTP-16: Спрете да губите фибри

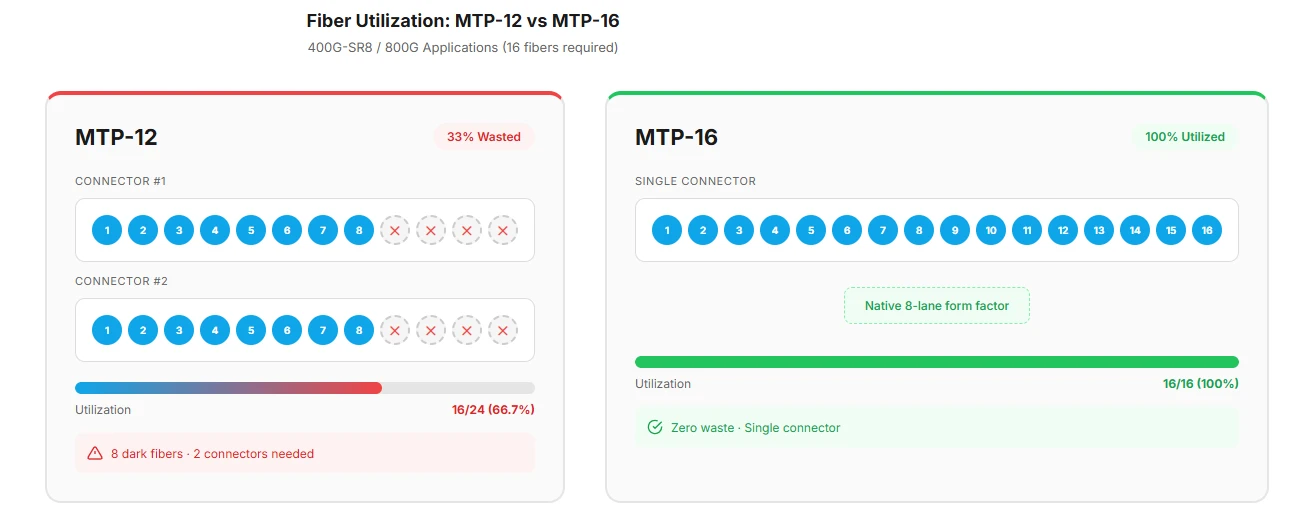

Мръсна тайна за MTP с 12 влакна: губи една трета от вашите влакна за приложения с 8 ленти.

40G използва 4 ленти (8 влакна). 100G използва 4 ленти (8 влакна). 400G използва 8 ленти (16 влакна). 800G използва 8 ленти (16 влакна).

MTP-16 коригира това. Шестнадесет влакна, осем дуплексни двойки, нулеви отпадъци.

За 400G-SR8 и предстоящата вълна 800G, MTP-16 е естественият форм фактор. Ако изграждате нова инфраструктура за обучение на AI-тези GPU клъстери, които се нуждаят от 400G или 800G между всеки възел, стандартизирайте сега на MTP-16. Делтата на разходите е незначителна и няма да изтръгнете стволове с 12 влакна след две години.

Чух от контакт с хиперскалер миналия месец: те вече са се ангажирали с MTP-16 за всички нови компилации. Подобряването на използването на влакната само по себе си оправда промяната на инструментите.

Край-Оглед на лицето: скучната част, която ви спасява

Ще бъда кратък, защото това е най-малко интересната тема. Но пропускането му е причината хората да изгарят трансивъри за $2000.

MTP конекторите имат 12, 16 или 24 влакна в една накрайник. Една частица замърсяване на едно влакно резервоар целия конектор. Шансовете за замърсяване се измерват с броя на влакната.

IEC 61300-3-35 определя чисто. Ето резюмето:

Тази основна зона-25 микрона е брутална. Една прашинка. един. И вашата 400G връзка започва да извежда CRC грешки.

Не можете ръчно да проверите 12+ влакна на конектор на край за всеки кабел. Вземете автоматизирана MTP сонда ($4000-8000). Изплаща се първия път, когато хванете замърсяване преди чифтосване, вместо след смяна на трансивър.

Протокол за почистване:

1. Първо огледайте. Винаги.
2. Ако е мръсно: избършете на сухо. Работи 80% от времето.
3. Все още мръсен: IPA мокро почистване.
4. Повторна-проверка преди чифтосване.
5. Провал след мокро почистване? Конекторът може да е повреден. Не го насилвайте.

Едно нещо, което новобранците грешат: те приемат, че мокрото почистване винаги е по-задълбочено от сухото. При MTP конекторите това е бедствие, което чака да се случи. Остатъците от IPA, които не се изпаряват напълно, създават лепкави микро{2}}капани в отворите на водещите щифтове-и тези капани привличат повече прах, отколкото сте започнали.

Под 400x фабричен микроскоп често виждаме невидимия убиец, оставен след „мокрото почистване“: филми с остатъци от IPA. Много клиенти използват препарат за почистване на дъски или алкохол с висока -концентрация, но ако съотношението на сместа е грешно или изпарението е непълно, повърхностното напрежение на течността буквално „заключва“ фините частици направо в отворите на водещите щифтове на MTP. Ето защо някои кабели се тестват добре, току-що извадени от кутията, но показват загуба на пикове само след няколко цикъла на свързване. Нашата препоръка в магазина: химическото чистене се справя с деветдесет процента от случаите. Ако мокрото почистване е абсолютно необходимо, използвайте специализирани-почистващи разтворители без остатъци, последвани от продухване с азот под високо-налягане. Целта е да се запази „девствената цялост“ на края-лицето-на влакното, без да се разгражда химически с прекомерно третиране.

Нашето правило: първо избършете на сухо, винаги. Спестете мокрото почистване за упорити замърсявания-кожни масла от пръстите на техник, остатъци от лепило и такива неща. И ако правите мокро почистване, последвайте го незабавно с две сухи кърпи. Мислете за MTP като за прецизна оптика: колкото по-суха, толкова по-безопасна.

Един детайл, който често се пренебрегва: дизайнът на капачката за прах е по-важен, отколкото хората осъзнават. Капачките, които се захващат твърде плътно, принуждават техниците да дръпнат багажника по време на отстраняване, което потенциално натоварва монтажа на втулката. Когато проектирахме нашите капачки за прах, специално разработихме напрежението на захващане, за да балансираме защитата от замърсяване и лесното отстраняване-достатъчно твърди, за да останат неподвижни по време на работа, достатъчно хлабави, за да не се борите с тях в 2 сутринта в тъмен шкаф. Такива малки неща ги няма в нито един лист с данни.

Рамка за вземане на решения

Ето мамения лист. Но прочетете звездичките-там е истинското ръководство.

Звездичките:

⚠️ Близо до HVAC оборудване или компресори?Вибрацията разхлабва връзките с времето. Отидете на MTP (метални скоби), дори ако математиката на загубата казва, че генеричното е добре.

⚠️ Лабораторна среда с постоянно преконфигуриране?MTP PRO, дори ако полярността е "известна". Плановете се променят. Спестете си главоболието.

⚠️ Свързване към съществуващи общи MPO канали?Не губете пари за елитни пачове-първо надстройте багажниците. Една верига е толкова силна, колкото и най-слабото звено.

⚠️ Colo посрещни-стая с мен?Елит навсякъде. Ето нещото за колокацията: не можете да проверите какво има от другата страна на този демаркационен панел. Нямате представа дали използват качествени джъмпери или най-евтиното нещо, което техният отдел за доставки може да намери. Това, което можете да контролирате, е вашата страна на връзката. Преминаването към Elite от ваша страна създава допълнителни 0,3 dB марж-и в среда на „черна кутия“, където сте слепи за половината връзка, този марж често е разликата между непрекъсната зелена светлина и трептяща жълта аларма.

За MPO/MTP влакнести стволове, касети и модули за прекъсване, които покриват цялата тази гама, можете да намерите подробни спецификации и наличност на склад вEVOLUX каталог. Нашата секция за оптичен конектор включва MTP-12, MTP-16 и PRO варианти – всички произведени с контрола на качеството и протоколите за проверка, обсъдени в това ръководство.

MPO/MTP влакното не е сложно, след като усвоите три неща:

Качеството на конектора се увеличава със скоростта.40G прощава небрежността. 400G не прощава.

Грешките в полярността изглеждат като всичко, освен грешките в полярността.Документирайте преди да инсталирате.

Бюджетите за загуби са по-малки, отколкото си мислите.Направи си сметката. Ако е близо, надстройте спецификацията на конектора.

И едно лично мнение: MTP Elite на опорни стволове почти винаги си заслужава премията. Общата разлика в разходите за изграждане на център за данни е грешка при закръгляване в сравнение с една нощ на спешно отстраняване на неизправности.

Референции

1. US Conec MTP спецификации: https://www.usconec.com/
2. Ръководство за MTP конектор на FS.com: https://www.fs.com/blog/a-изчерпателно-ръководство-за-mtp-конектор-958.html
3. TIA-568.3-D: Стандарт за кабелни компоненти за оптични влакна
4. IEC 61754-7: Спецификации на семейството MPO конектори
5. IEC 61300-3-35: Критерии за проверка на челната повърхност
6. IEEE 802.3bm/cm: 100G и 400G оптични стандарти
