Изборът на пач панел с оптични влакна -, често наричан ODF или оптична разпределителна рамка -, рядко е просто въпрос на съпоставяне на броя на влакната с линия в оферта. В истинска телекомуникационна зала, FTTH мрежа за достъп, корпоративна LAN или център за данни, панелът също трябва да фиксира входящия кабел, да защити сплайсовете, да държи адаптери, да насочва пач кабелите, да носи ясни етикети и да остави място за растеж. Объркайте тези детайли и един евтин-изглеждащ панел тихо ще ви коства време по време на инсталацията и отново при всяко бъдещо надграждане.
Това ръководство е написано от гледна точка на избор и доставка на оптични пасивни компоненти за FTTH, телекомуникационни и центрове за данни проекти. Той преминава през решенията, които действително имат значение на обекта - капацитет, монтаж, адаптери, снаждане и управление на кабели - и завършва с матрици за избор, списък за RFQ и контролен списък за проверка, който можете да използвате повторно при следващата си покупка.
Какво представлява оптичният пач панел / ODF?
Пач панелът за оптични влакна е единица за управление на влакна, използвана за прекратяване, организиране, снаждане, свързване и защита на оптични влакна. Ще го намерите в телекомуникационни зали, центрове за данни, FTTH мрежи за достъп, корпоративни мрежи и комуникационни шкафове.
В--ежедневния проектен език „пач панел с оптични влакна“, „пач панел с оптични влакна“, „ODF“ и „оптична разпределителна рамка“ често се използват взаимозаменяемо. Механичният дизайн е различен, но задачата е една и съща: да направи оптичните връзки по-лесни за управление, тестване, поддръжка и разширяване. Ако искате по-пълна разбивка на това къде термините се разминават, това сравнение на anODF срещу пач панелв оптичните системи е добро място за начало.

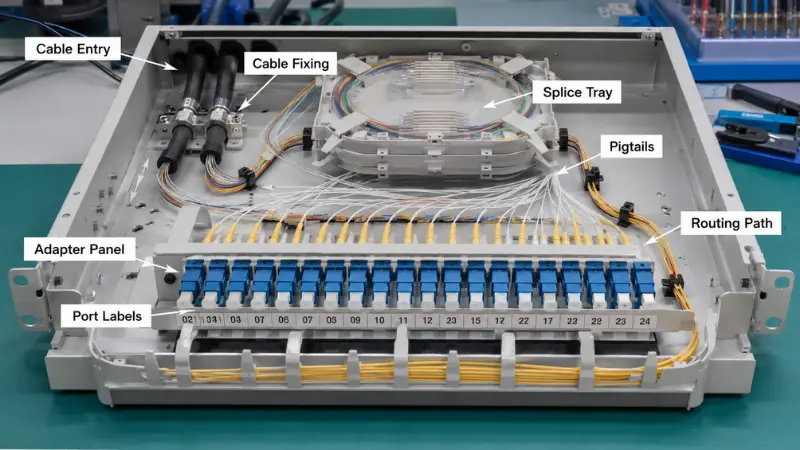

Типичният пач панел от влакна съчетава няколко елемента:
- -Адаптерни панели, които държат съединителите SC, LC, FC или MPO
- -Поставки за снаждане, които предпазват снаждането и съхраняват излишните влакна
- -Влакнести опашки, свързани към входящия кабел
- -Точки за закрепване на кабела и входни портове за облекчаване на напрежението
- -Вътрешни пътища за маршрутизиране, които поддържат радиус на огъване
- -Зона за управление на свързващия кабел отпред
- -Етикети или идентификация на портове
-
Защо е важен изборът на правилния оптичен панел?
Пач панелът обикновено е малка част от общия бюджет на мрежата, но има огромен ефект върху качеството на инсталацията и годините поддръжка след това. Панел, който отговаря на обекта, позволява на монтажниците да насочват влакната чисто, да защитават точките на снаждане, да контролират напрежението при огъване и да намират всеки порт бързо. Лошо избраният създава претъпкан маршрут, неудобна поддръжка, блокиран капацитет и разхвърляно поле за кръпки.
Преди да се ангажирате с даден модел, той трябва да отговори на три прями въпроса: може ли да носи необходимия брой влакна сега, може ли техник да го инсталира и поддържа без бой и може ли да расте с мрежата, вместо да бъде изтръгван и заменен? Ако някой отговор е отрицателен, по-ниската цена на стикера рядко го компенсира.
Ключови фактори, които трябва да имате предвид при избора на оптичен панел за свързване

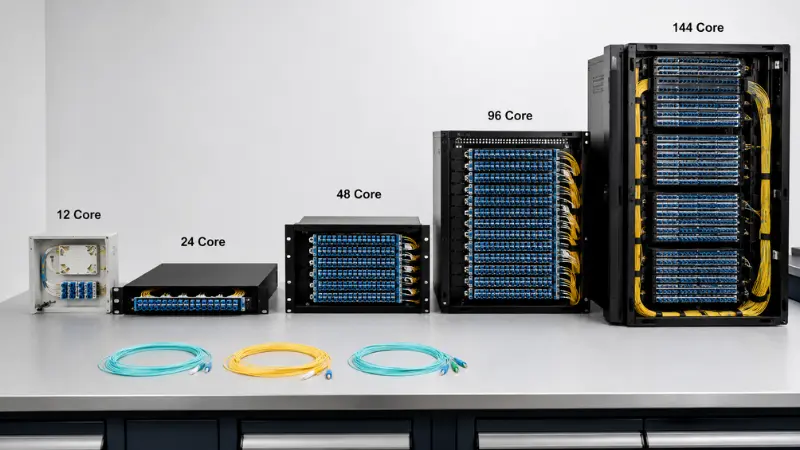

Брой влакна и капацитет на порта
Броят на влакната е първото число, което повечето купувачи проверяват. Обичайните ODF конфигурации работят с 12, 24, 48, 72, 96 и 144 ядра. Малка FTTH разпределителна точка може да е добре с 12- или 24-ядрена кутия за стенен монтаж; телеком стая или корпоративно ядро често се приземява върху 24- или 48-ядрени стелажни панели; и центрове за данни с висока плътност или опорни точки се насочват към 96 или 144 ядра.
Грешката е панелът да се оразмери точно според днешния брой влакна. Работещо основно правило енастоящи влакна + резервен капацитет + място в стелажа: вземете влакната, които прекратявате сега, добавете височина за връзките, които разумно можете да предвидите, след това проверете какво всъщност позволява височината на стелажа ви. Ако даден проект осветява 24 влакна, но има вероятност сайтът да се удвои, 48-ядрен панел обикновено струва много по-малко от труда за смяна на устройството по-късно.
Като отправна точка:
- Малка точка за достъп - 12 до 24 ядра
- Стандартна телекомуникационна стая - 24 до 48 ядра
- По-голяма точка на разпространение - 72 до 96 ядра
- Висока-гръбнак или център за данни - 96 ядра и нагоре

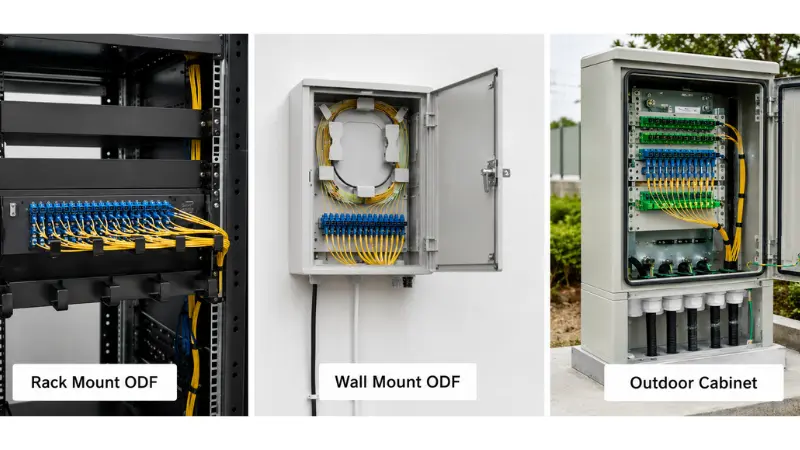

Монтаж в шкаф, монтаж на стена или монтаж на открито

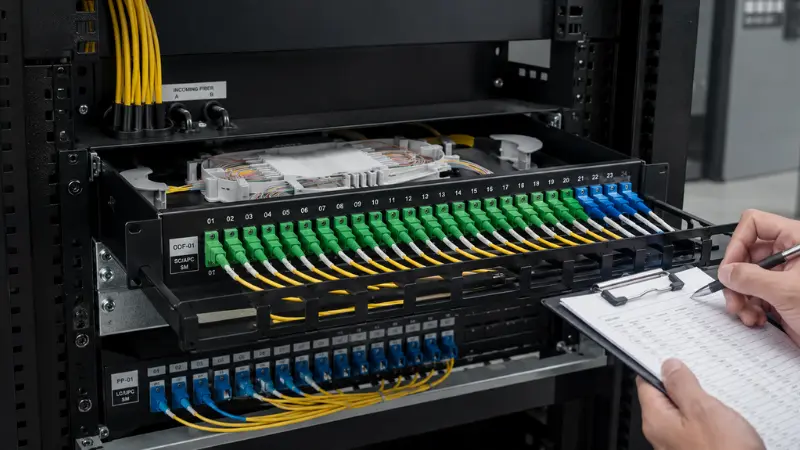

Инсталационната среда, повече от всичко друго, диктува формата на панела. 19--инчов оптичен пач панел за монтиране в стелаж се поставя спретнато в стандартните стелажи заедно с комутатори, OLT и предавателно оборудване, поради което доминира в телекомуникационните стаи и центровете за данни. ODF за монтиране на стена е подходящ за обекти без - стелажи за FTTH точки за достъп, малки сградни мрежи, разпределителни точки в коридори и клонове. Външният разпределителен шкаф за оптични влакна е за улични шкафове и полуоткрити позиции, където уплътнението, механичната здравина и входът на кабела са много по-важни от това колко компактна или подредена изглежда кутията.
Забележете местоположението, преди да изберете: вътре в 19-инчов шкаф, на стена, вътре в телекомуникационен шкаф, във външна точка за достъп или в ред от център за данни с висока-гъстота. Ако панелът излиза на открито, приемете защитата от проникване като строго изискване, а не като -приятно-да имате - потърсете заявен IP рейтинг, UV-устойчив корпус и подходящи запечатани жлези и го потвърдете противноВашият вътрешен и външен кабел е инсталиран.
1U, 2U или по-висока: Избор на височина на стелажа
За стелажните панели височината е собствено решение, а не просто функция на броя на влакната. 1U фиброоптичен пач панел спестява най-много място в стелажа и е по подразбиране за редове в центъра за данни, но същият 1U, който удобно държи 24 LC дуплексни порта, може да се почувства тесен, след като се опитате да добавите тави за снаждане и да прокарате пач кабели отпред. Преминаването към 2U ви осигурява работно пространство: по-дълбоки тави, по-лесно навиване на хлабави влакна и предно поле за пластир, което не ви пречи по време на движения, добавяния и промени.
Лесен начин да вземете решение: изберете 1U, когато плътността е приоритет и панелът е предимно с предварително-прекратени корекции; изберете 2U или по-висок, когато същият панел трябва също така да включва полево снаждане, по-големи снопове от коси опашки или често преконфигуриране. Преброяването само на портове и пренебрегването на пространството, необходимо на тези портове зад и пред адаптерите, е една от най-честите грешки при оразмеряването.
Фиксиран тип срещу плъзгащ се тип
Стелажните панели се предлагат във фиксирани и плъзгащи се конструкции. Фиксираният панел за монтиране в стелаж е по-прост, по-твърд и обикновено по-евтин - разумен избор, при който влакната се поставят веднъж и рядко се докосват отново. Плъзгащ се панел се дърпа напред по релси, така че техникът да може да достигне до тавите за снаждане, адаптерите и вътрешното маршрутизиране, без да разглобява нищо.
Компромисът-е реални пари срещу реално време. В сайтове, където портовете често се преконфигурират, плъзгаща се тава ви позволява да работите върху връзките, без да премахвате целия панел от стелажа, което при натоварена рамка може да превърне половин-часова работа в няколко минути. За връзка с малко-докосване, която ще стои недокосната с години, фиксираният панел е по-добрата стойност. Изберете плъзгане, когато поддръжката, тестването или надграждането са чести; изберете фиксирани, когато не са.
Тип адаптер: SC, LC, FC или MPO
Адаптерът трябва да съответства на конекторите, които вече са във вашата мрежа, така че това е решение, което потвърждавате спрямо кабела, пигтейлите и портовете на оборудването, вместо да гадаете.
SC адаптерите остават работния кон на FTTH, FTTx и телекомуникационния достъп. В PON и FTTH SC/APC е обичайният избор, тъй като ъгловата 8-градусова крайна повърхност отразява разсеяната светлина обратно в обвивката вместо в сърцевината, поддържайки ниски загуби на връщане - точно това, от което се нуждаят пасивните оптични сплитери. SC/UPC се показва в други стандартни връзки, където този ъгъл не се изисква. Полирането не е взаимозаменяемо: APC се съчетава само с APC и натискането на APC накрайник срещу UPC уврежда и двете. Ако въпросът за полския език е нов за вас, този обяснител е включенразликите между PC, UPC и APCго излага ясно. Самите загуби на връщане и вмъкнати загуби се класифицират поIEC стандарти за свързване на оптични влакна, което е препратката, до която трябва да се проследи листът с данни на вашия доставчик.
LC адаптерите доминират в центровете за данни и оборудването с висока-плътност, тъй като LC конекторът заема приблизително половината от SC. Тази разлика в размера е целият смисъл: един LC дуплексен панел пасва много повече портове в едно и също 1U, отколкото един SC панел може, което има значение, когато всеки стелаж се оспорва. Повечето портове за комутатори и трансивъри - SFP, SFP+, QSFP прекъсвачи - завършват в LC, така че панелът обикновено следва оборудването.
FC адаптерите със съединителя с резба все още се появяват в някои телекомуникационни, тестови и измервателни или стари позиции, където винт-връзката издържа на вибрации. Адаптерните панели MPO/MTP отново са различна категория: те носят 8, 12 или 24 влакна в една накрайник и съществуват, за да направят окабеляване с висока-плътност и предварително-терминирано окабеляване практично, захранващ ствол-и-касетни системи в центъра за данни. Ако претегляте опциите за плътност за плътно изграждане, това практическо ръководство засравняване на LC с MTP/MPOструва си първо да се прочете.
Преди да поръчате, уредете няколко неща: тип конектор (SC, LC, FC, ST, MPO/MTP); полиране (UPC или APC); симплексен, дуплексен или четворен адаптер;единичен-режим или многомодов(те не могат да се смесват във връзка); и дали панелът се доставя натоварен с адаптери и свински опашки или гол. Пряк път за бързо вземане на решения:
- ИзберетеSC/БТРза PON, FTTH и повечето разпространение на достъп.
- ИзберетеLC, обикновено дуплекс, когато гъстотата на портовете или терминирането-от страната на превключвателя управлява дизайна.
- ИзберетеFCсамо когато е посочен интерфейс с резба,-устойчив на вибрации.
- ИзберетеMPO/MTPза опорни магистрали и предварително{0}}завършено окабеляване с висока-плътност.
Зареден срещу ненатоварен пач панел
Един въпрос, който хваща купувачите неподготвени, е дали панелът пристигазаредениилиразтоварени. Зареден панел за свързване на оптични влакна се доставя с монтирани адаптери и често с предварително-инсталирани пигтейли, така че екипът на място трябва само да снажда и закърпва. Ненатоварен оптичен пач панел е празно шаси: вие сами добавяте адаптерните плочи и пигтейлите, което дава гъвкавост за смесване на типове конектори или промяна на конфигурацията, но добавя време за сглобяване на място.
Изберете зареден панел, когато типът на конектора е фиксиран, обемите са повтаряеми и искате да сведете до минимум труда на полето. Изберете разтоварено, когато проектът все още има отворени променливи - различни типове полиране в сайтовете, преход между стандартите на конектори или желание да съхранявате едно шаси и да го попълвате според нуждите. Ако все още решавате как тези влакна се прекратяват на първо място, това сравнение набързи съединители срещу снаждане чрез синтезе полезен спътник. Така или иначе, направете състоянието на доставчика заредено или разтоварено изрично в офертата, тъй като „patch panel“ сам по себе си не ви казва какво има в кутията.
Изискване за снаждане и дизайн на тавата за снаждане
Някои панели само свързват-предварително завършени кабели; други трябва да снаждат входящото влакно. Ако оптичният кабел трябва да се свърже към пигтейли на място, панелът се нуждае от достатъчно тави за снаждане, ръкави за снаждане и място за съхранение, за да навие влакното без тесни завои. Разхлабен тръбен външен кабел, например, вкарва дълги буферни тръби, които трябва да се поставят някъде, така че табла, която е подходяща за подреден вътрешен кабел, може да бъде претоварена на полето.
Капацитетът на тавата е детайлът, който хората пропускат. Една тава обикновено съдържа фиксиран брой снаждания и защитни втулки; надхвърли го и техниците започват да подреждат влакна, което прави последващата поддръжка мизерна и рискува самите снаждания, които се опитвате да защитите. Потвърдете колко влакна ще бъдат снадени, че има достатъчно тави за тях с малко резервни, далипигтейлиса включени или поръчани отделно и че тавата все още може да бъде достигната, след като панелът е пълен. Ако искате фона на самото присъединяване, този преглед обяснявацелта на сплайсинг чрез синтез.
За предварително-завършено окабеляване може да не са необходими гнезда за снаждане и вместо това фокусът се измества към адаптерни плочи, фиксиране на кабела и прокарване на преден-пач кабел.
Кабелен вход, маршрутизиране и радиус на огъване
Достатъчно портове не е същото като добро управление на влакната. Панелът също така трябва да позволява на кабелите и свързващите кабели да влизат, прекарват и излизат без бой. Първо проверете посоката на влизане спрямо мястото - някои панели вземат кабела отзад, други отстрани или отгоре, а външните шкафове се нуждаят от запечатани уплътнения. Стелажните панели трябва да ви осигурят точка на закрепване и облекчаване на напрежението, така че теглото на входящия кабел никога да не дърпа снажданията.
Вътре влакната се нуждаят от чист път и кабелите за свързване не трябва да блокират достъпа до адаптерите или тавите. Маршрутът също трябва да спазва радиуса на огъване: огъването на влакното, което е по-здраво от номиналния минимум, води до загуба на вмъкване и с течение на времето може да напука стъклото. Вместо да се доверявате на число, което сте прочели някъде, следвайте посочения от производителя на кабела и съединителя минимален радиус на огъване - огъване-нечувствителни влакна, определени вITU-T G.657препоръката толерира по-строго маршрутизиране, но спецификационният лист, а не предположенията, е авторитетът. Панел, който се справя добре с това, ви осигурява точки за фиксиране, гладко вътрешно маршрутизиране, свободно съхранение, чисто разделяне между входящия кабел ипач кабели, и място, където действително да вземете ръцете си за поддръжка.
Етикетиране и бъдещо разширяване
Етикетирането се игнорира при доставката и след това става критично, когато за първи път някой трябва да проследи верига под напрежение. Ясната идентификация на порта е това, което позволява на техника да тества връзка, да изолира повреда и да избегне издърпването на грешен кабел -, а при голяма рамка лошото етикетиране тихо добавя време към всяко обаждане за поддръжка и създава реален риск от прекъсване на услугата на живо.
Разширяването е другата половина. Ако всеки порт се използва в първия ден, следващата заявка за услуга означава друг панел, повече място в стелажа и повече кабели. Оставянето на резервни адаптерни позиции или изборът на панел с модулни адаптерни плочи прави много по-лесно добавянето на капацитет или смяната на типове конектори по време на надграждане, вместо да започвате отначало.
Сравнение на видовете пач панели с оптични влакна
| Тип пач панел | Най-доброто за | Основно предимство | Бележка за избор |
|---|---|---|---|
| Фиксиран панел за монтаж на стелаж | Стандартни телеком стаи и стелажи за оборудване | Лесно, здраво и рентабилно- | Добре, когато достъпът е рядък |
| Плъзгащ се панел за монтиране на стелаж | Центрове за данни и натоварени телекомуникационни стаи | Преден достъп до тавите без разглобяване | Заслужава си за чести премествания и промени |
| ODF за стенен монтаж | FTTH достъп, малка LAN и разпределение в сградата | Спестява място в стелажа | Проверете посоката на влизане и капацитета на снаждане |
| Външен разпределителен шкаф | Улични шкафове и достъп на открито | Опазване на околната среда | Гледайте IP рейтинг, здравина и запечатани жлези |
| MPO панел с висока -плътност | Окабеляване на център за данни и опорно окабеляване | Повечето влакна на стелаж | За-прекъснати магистрални-и-касетни системи |
Ръководство за бърз избор: Кой ODF да изберете?
Факторите по-горе си взаимодействат, така че тук е съкратен изглед, който картографира обичайните сценарии на проекта към разумна стойност по подразбиране. Отнасяйте се към него като към отправна точка и се адаптирайте към вашето собствено пространство в стелажа и интерфейси на оборудването.
| Проектен сценарий | Препоръчителен панел | Адаптер | Снаждане | Бележки |
|---|---|---|---|---|
| Малка FTTH точка за достъп | ODF за стенен монтаж, 12–24 ядра | SC/БТР | да | Компактен; лесно етикетиране на абонати |
| Enterprise LAN / стандартна телекомуникационна стая | 19-инчов стелаж ODF, 24–48 ядра | SC или LC | често | Сравнете адаптера със страната на оборудването |
| Ред в центъра за данни | 1U LC или MPO панел | LC дуплекс или MPO/MTP | Обикновено не | Висока плътност; предварително{0}}завършено окабеляване |
| Телеком стая с външен кабел | Rack ODF, 48 ядра и нагоре, 2U, ако е необходимо | SC или LC | да | Тави, фиксиране на кабели и съхранение на провисване |
| Външна точка за достъп | Външен разпределителен шкаф | SC/БТР | да | IP рейтинг, UV устойчивост, запечатани жлези |
Примери за практически подбор
Пример 1: Малка FTTH точка на разпространение
Представете си разпределителна точка край бордюра или сутерен, захранваща клъстер от абонати от PON. Влизат кабели за падане и разпределение, влакната се снаждат към пигтейли и абонатните линии се закърпват. Тук обикновено е достатъчен ODF за стенен монтаж с 12 или 24 ядра, снабден с адаптери SC/APC, за да се поддържат ниски загуби на връщане за захранването на сплитера. Ограниченията, които захапват, са физически: ограничено пространство на стената, падащ кабел, който се нуждае от подходящо облекчаване на напрежението, и достатъчно ясно етикетиране, за да може следващият техник да намери правилния абонат, без да проследява всяко влакно. Потвърдете, че кутията има тава за снаждане, оразмерена за броя, и чеPLC сплитерхраненето му се отчита в бюджета на фибрите. За по-широкия списък с части на PON компилация, товаРъководство за доставка на пасивни FTTH компонентие полезна справка.
Пример 2: Инсталиране на 1U шкаф за център за данни
В реда на центъра за данни пространството в стелажа е оскъдно и има правила за плътност на портовете. Панелът почти винаги е 19-инчов, 1U, където е възможно, запълнен сLC дуплексни адаптериили MPO/MTP за магистрално{0}}и-касетно окабеляване. Повечето връзки са предварително-прекратени, така че снаждането е рядко и акцентът се измества към чисто предно поле за корекция, точно етикетиране и модулно оформление, което ви позволява да добавяте касети по-късно. Плъзгащият се 1U панел печели своето място тук: когато техник трябва да -закърпи жив ред, издърпването на панела напред е по-добро от работата на сляпо зад адаптерите. Не оразмерявайте само по броя на портовете - проверете дали има достатъчно място за поставяне на пач кабелите пред напълно зареден панел.
Пример 3: Телеком стая с изискване за снаждане
Когато външният оптичен кабел кацне в телекомуникационно помещение и трябва да бъде снаден на пигтейли, ODF за монтиране в стелаж с подходящи тави за снаждане е правилният инструмент. Кабелът се нуждае от фиксиране и облекчаване на напрежението при влизане, заземяване за всеки метален якостен елемент, ако дизайнът на кабела изисква това, защита на снаждането и достатъчно място за съхранение, за да може намотката да се разхлаби без тесни завои. Капацитетът тук обикновено е 24, 48 ядра или повече, с адаптери SC или LC, избрани да съответстват на интерфейса на предаване или OLT, и заден или страничен вход, който отговаря на оформлението на стелажа. Ако броят или честотата на поддръжка са високи, преминаването от 1U към 2U се изплаща в работната стая. Зареден панел - адаптери и свински опашки, предварително-монтирани, в a24-ядрена кутия с тава за снажданеstyle build - съкращава полевата работа; ненатовареното шаси заменя това за гъвкавост.
Често срещани грешки, които трябва да избягвате
Избор само по броя на фибрите
48-ядрен панел не е автоматично по-добър от 24-ядрен. Ако вътрешното маршрутизиране е тясно или тавите са трудни за достигане, по-големият брой просто ви осигурява по-трудна инсталация. Претеглете капацитета заедно с височината на стелажа, типа адаптер, пространството на тавата и маршрута.
Пренебрегване на достъпа за поддръжка
Някои панели изглеждат компактни и се оказват мизерни за обслужване, след като бъдат поставени в стелажи. Ако предният просвет е тесен, фиксираният панел прави всяка бъдеща промяна по-трудна; където връзките често се преконфигурират, плъзгащият тип обикновено спестява повече, отколкото струва.
Смесване на типове съединители без план
SC, LC, FC и MPO не са взаимозаменяеми, както и APC и UPC лаковете. Потвърдете конектора и лака, използвани от кабела, пигтейла, приемо-предавателя, OLT, превключвателя или предавателното устройство, преди да поръчате, или ще притежавате панел, който не може да се свърже с мрежата.
Забравяне на бъдещото разширяване
Пълно зает панел в първия ден е отложен, а не избегнат проблем. Резервирайте резервни портове или изберете модулен дизайн, когато има вероятност мрежата да се разрасне.
С изглед към посоката на въвеждане на кабела
Ако записът не съвпада със сайта - отзад, отстрани, отгоре или отдолу -, инсталирането става объркано и облекчаването на напрежението рядко се озовава там, където ви е необходимо. Потвърдете посоката срещу стелажа или оформлението на стената отпред.
Какво да кажете на вашия доставчик, преди да поискате оферта
Точната оферта зависи от няколко специфики. Изпратете ги и доставчикът може да препоръча правилния панел вместо най-евтиния стандартен модел по подразбиране:
- Приложение - FTTH, център за данни, телекомуникационна зала, корпоративна LAN или външен кабинет
- Тип инсталация - монтаж в стелаж, монтаж на стена или на открито
- Размер на стелажа - 19- инча и 1U, 2U или персонализирана височина
- Брой влакна - 12, 24, 48, 72, 96, 144 или други
- Тип адаптер - SC, LC, FC, ST, MPO/MTP
- Полски - UPC или APC
- Тип влакно - едно-модово или многомодово
- Снаждане - със или без тави за снаждане
- Зареден или ненатоварен панел
- Посока на въвеждане на кабела
- Изисквания за пигтейл и пач кабел
- Необходимост от етикетиране и опаковане
- Очаквано бъдещо разширение
Контролен списък за инспекция: Проверка на панела при пристигане
След като панелите пристигнат, бързата входяща проверка спестява скръб на място. Освен очевидния брой, потвърдете подробностите, които доставчиците от време на време намаляват, за да постигнат цена:
- Броят и типът на адаптерите съответстват на поръчката и полирането (APC или UPC) е правилно
- Ако са заредени, пигтейлите са с правилния конектор, дължина и тип влакно и са поставени чисто
- Сплайс тавите са налични в договорения брой, с ръкави и свободен капацитет
- Материалът на корпуса и покритието отговарят на спецификациите - за външни модули, проверете уплътнението и IP рейтинга
- Кабелни щуцери, монтажен комплект, етикети и комплект аксесоари са в кутията
- Данните от тестовете за вмъкната загуба и загубата при връщане са предоставени там, където е било обещано
Ако компилацията включва терминиращо оборудване в същата стойка, това ръководство е включеноинсталиране на пач панел и превключвателобхваща последователността на -сайта.
Често задавани въпроси
Въпрос: Каква е разликата между ODF и оптичен панел?
О: ODF, или оптична разпределителна рамка, е по-широката система за управление на влакна за терминиране, снаждане, корекция и съхранение, докато оптичният пач панел обикновено е монтиран в стелаж- или стенен-уред, който извършва подобна работа по свързване и управление. Техните функции се припокриват толкова силно, че термините често се използват заедно, а при нисък брой фибри разликата до голяма степен изчезва.
Въпрос: Трябва ли да купя зареден или ненатоварен оптичен панел?
О: Зареденият панел се доставя с монтирани адаптери и често пигтейли, което минимизира полевия труд, когато типът на конектора е фиксиран и обемите са повторими. Ненатовареният панел е празно шаси, което попълвате сами, което е по-добре, когато типовете конектори варират в различните сайтове или искате да запасите едно шаси и да го конфигурирате по-късно. Който и да изберете, накарайте доставчика да го посочи в офертата.
Въпрос: Как да избера между 1U и 2U оптичен панел?
О: Изберете 1U, когато пространството в стелажа е ограничено и работата е предимно предварително{1}}прекратено коригиране. Преминете към 2U, когато същият панел трябва също така да държи тави за снаждане, по-големи пакети от коси опашки или често преконфигуриране - допълнителната височина купува работно пространство зад и пред адаптерите. Не оразмерявайте само по броя на портовете.
В: Трябва ли да избера SC/APC или LC/UPC?
A: Използвайте SC/APC за PON, FTTH и повечето дистрибуции на достъп, където ъгловата полировка поддържа ниски загуби при връщане. Използвайте LC/UPC, когато гъстотата на портовете или терминирането от страната на превключвателя- и приемопредавателя- управлява дизайна. Решаващият фактор е конекторът, който вашият съществуващ кабел и оборудване вече използват; панелът трябва да го следва.
Въпрос: Колко порта трябва да има един оптичен панел?
О: Съпоставете текущите връзки и оставете място за глава. Малките сайтове често са добре с 12 или 24 порта; телекомуникационните стаи и центровете за данни обикновено се нуждаят от 48, 96 или по-висока-панели с плътност. Полезно правило е текущите влакна плюс реалистичен свободен капацитет, проверени спрямо пространството в стелажа, което действително имате.
Въпрос: Кога имам нужда от плъзгащ се влакнен панел?
О: Изберете плъзгане, когато техниците се нуждаят от редовен достъп до тави за снаждане, вътрешни маршрути и адаптери - рафтове с чести премествания, добавяния, промени, тестване или планирани надстройки. За връзки, които стоят недокоснати в продължение на години, фиксираният панел е по-добра стойност.
Въпрос: Всички влакнести панели имат ли нужда от тави за снаждане?
О: Не. Предварително{1}}завършеното окабеляване може изобщо да не се нуждае от поставки. Снаждането чрез сливане на място го прави и след това панелът трябва да носи достатъчно тави, ръкави и резервни места за съхранение за броя на влакната, с малко резервни.
Въпрос: Подходящ ли е MPO пач панел за обикновен FTTH?
О: Обикновено не. MPO/MTP съществува за високо-плътно и предварително-завършено окабеляване на опорни мрежи и центрове за данни. Типична FTTH точка за достъп се обслужва по-добре от SC/APC ODF за стенен монтаж; MPO добавя разходи и сложност, от които PON достъпът рядко се нуждае.
В: Каква е разликата между ODF и Fiber Termination Box?
О: Кутията за завършване на влакна обикновено е по-малък корпус за завършване и защита на ограничен брой влакна, често на ръба за достъп, докато ODF или пач панел е изграден за по-висока плътност и текущо закърпване в стелаж или рамка. Линията се размива при ниски честоти, където ODF за монтиране на стена и разпределителна кутия се припокриват на практика.
Заключение
Правилният пач панел с оптични влакна отговаря много повече от брой влакна. Той пасва на инсталационната среда, конектора и полира, които вашата мрежа вече използва, метода на снаждане, кабелния вход, пространството за маршрутизиране, начина, по който ще се поддържа и пространството, което оставя за растеж. Малък FTTH сайт се обслужва добре от компактен ODF за стенен монтаж; център за данни клони към LC или MPO стелажен панел с висока -плътност; телекомуникационна стая, използваща външен кабел, обикновено иска рафт ODF с подходящи тави и кабелно управление.
Определете средата и ключовите параметри, преди да поръчате, споделете ги с вашия доставчик и проверете панела за тях при пристигането. Тази дисциплина е това, което произвежда панел, който е по-лесен за инсталиране, по-лесен за поддръжка и надежден за целия живот на мрежата.
