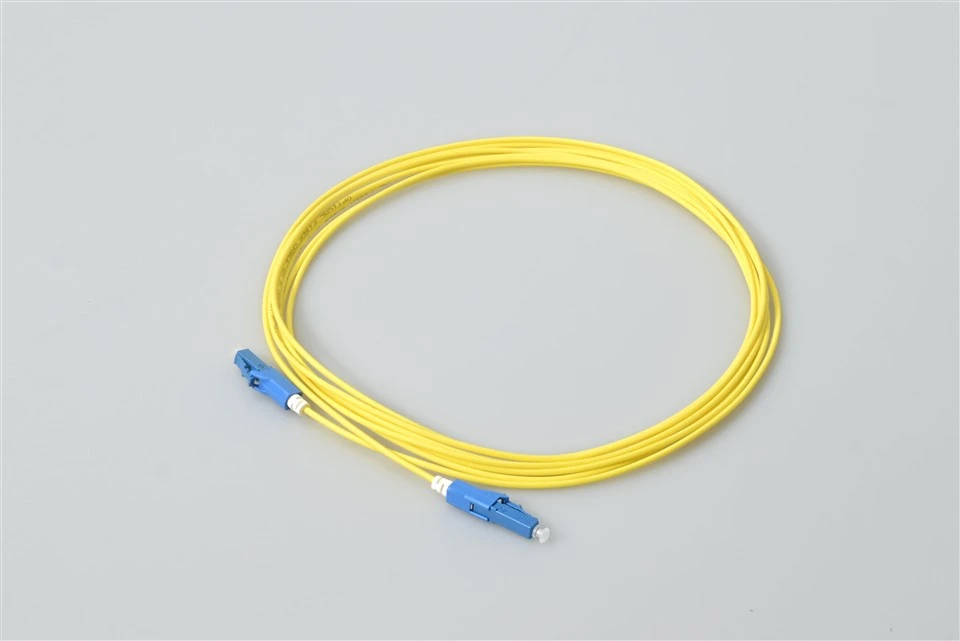

какво е LC LC пач кабел?
LC-LC фиброоптичен пач кабел е малък компактен пач кабел, много популярно използван в много приложения. Тези мрежови решения включват телекомуникационни мрежи, локални мрежи, мрежи за обработка на данни, терминиране на устройства и разпределение в помещения. LC-LC пач кабелите са проектирани да предоставят бързи Ethernet решения в Gigabit приложения и ATM приложения с по-малко потребление на пространство.
Спецификация
| Параметър | единица | FC, SC, LC/ Пач кабел с бронирани влакна | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | ММ | SM | ММ | SM | ММ | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Вмъкната загуба (типична) | dB | По-малко или равно на 0,3 | По-малко или равно на 0,2 | По-малко или равно на 0,3 | По-малко или равно на 0,2 | По-малко или равно на 0,3 | По-малко или равно на 0,2 | По-малко или равно на 0,2 | По-малко или равно на 0,3 | По-малко или равно на 0,2 | По-малко или равно на 0,2 | По-малко или равно на 0,3 | По-малко или равно на 0,3 |
| Възвратна загуба | dB | По-голямо или равно на 45 | По-голямо или равно на 50 | По-голямо или равно на 60 | По-голямо или равно на 30 | По-голямо или равно на 45 | По-голямо или равно на 50 | По-голямо или равно на 30 | По-голямо или равно на 45 | По-голямо или равно на 50 | По-голямо или равно на 35 | По-голямо или равно на 55 | По-голямо или равно на 75 |
| Работна дължина на вълната | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Разменимост | dB | По-малко или равно на 0,2 | По-малко или равно на 0,2 | По-малко или равно на 0,2 | По-малко или равно на 0,2 | ||||||||
| Вибрация | dB | По-малко или равно на 0,2 | По-малко или равно на 0,2 | По-малко или равно на 0,2 | По-малко или равно на 0,2 | ||||||||
| Работна температура | степен | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Температура на съхранение | степен | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Диаметър на кабела | мм | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Характеристики

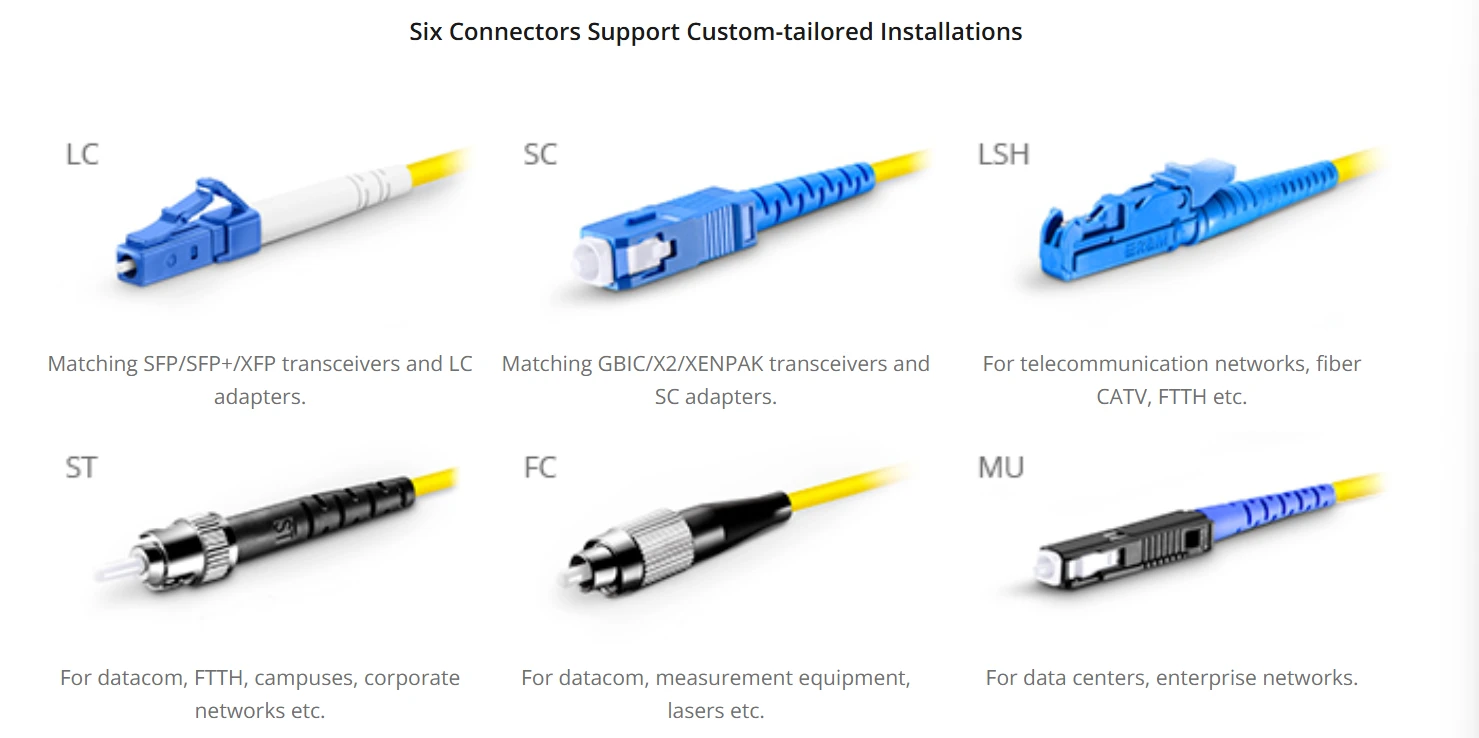

1.Six Connectors поддържат персонализирани-инсталации

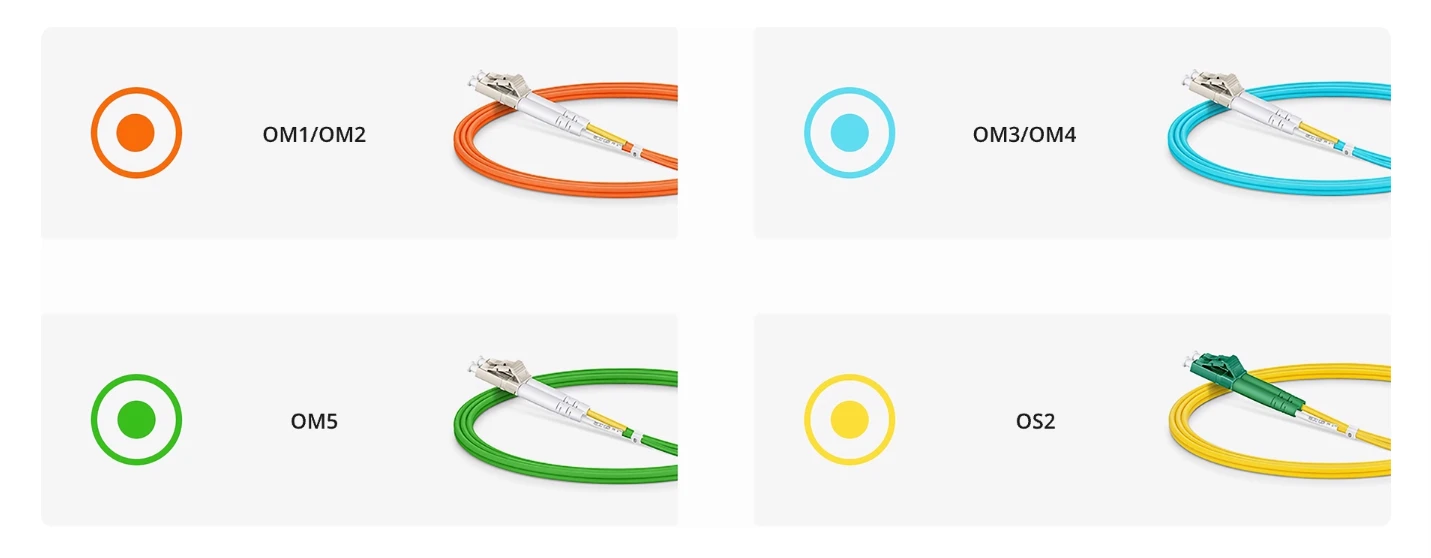

2. Цветно-кодирана обвивка на кабела за лесна идентификация
3.OEM ODM LC APC / UPC оптична опашка с 0,9 mm LSZH жълто яке Спецификации:
Приложения
Центрове за данни - SFP/SFP+ среди
- 10G сървър NIC към ToR комутатори
- FC връзки на масив за съхранение
- Връзки нагоре-за тъканта на гръбначния стълб
- Мрежи за--управление извън обхвата
Телеком - централен офис и FTTx
- OLT портове за връзка нагоре
- ODF кръстосани връзки-
- Входно/изходни терминали на сплитер
- DWDM mux/demux интерфейси
Корпоративно - структурно окабеляване
- MDA (Main Distribution Area) корекция
- Хоризонтално разпределение към етажни ключове
- Гръбнак между IDF
- Оптичен преход за охранителна камера
ЧЗВ
В: Защо да изберете симплекс пред дуплекс LC кабели?
A: Simplex ви дава гъвкавост при маршрутизиране, която дуплексът не може да съпостави. Можете да прекарате TX и RX влакна през различни пътища, да замените отделни влакна, без да нарушавате двойките, и да постигнете по-висока ефективна плътност на портовете в претоварени панели. За SFP-базирано оборудване, където TX и RX така или иначе са отделни портове, симплексът често е по-практичният избор.
Въпрос: Каква е разликата между LC UPC симплекс и LC APC симплекс?
О: Две неща: ъгъл на полиране и загуба на връщане.
LC UPC има плоска/извита крайна повърхност и по-голяма или равна на 50 dB обратна загуба. Корпусът на конектора е син. Използвайте го за цифрови сигнали - Ethernet, Fibre Channel, общи данни.
LC APC има 8 градуса ъглова крайна повърхност и по-голяма или равна на 60dB обратна загуба. Корпусът на конектора е зелен. Използвайте го за аналогови сигнали - CATV, RF през влакна, PON видео наслагване.
Никога не свързвайте UPC към APC - несъответствието на ъглите причинява големи загуби и поврежда и двата конектора.
В: Мога ли да поръчам LC UPC симплекс с различни ъгли на зареждане?
A: Да. Предлагаме:
-Право зареждане (стандартно) - за обща употреба
-Обувка под ъгъл от 45 градуса - намалява напрежението на кабела при тесни вертикални трасета
-Обувка под ъгъл от 90 градуса - хоризонтален изход от пач панелите
-Късо зареждане - максимална плътност в панели с голям-порт-брой
Минимална поръчка за не-стандартни ботуши: 50 бр
Въпрос: Предоставяте ли индивидуални протоколи от тестове за симплексни кабели?
A: Да. Две опции:
Доклад за партида (безплатно): Тестване на проби от вашата производствена партида, обхваща IL/RL/визуална проверка.
Индивидуален отчет (достъпен при поискване): Всеки кабел получава собствен сертификат със сериен номер, действително измерени IL и RL и състояние на преминаване/неуспех. Препоръчва се за тестови лаборатории и-критични за качество инсталации.
В: Какъв е минималният радиус на огъване за 2,0 mm симплексен кабел?
A: 15 мм без напрежение, 30 мм при теглене. За по-тесни инсталации предлагаме нечувствително на огъване влакно (BIF) с 7,5 mm минимален радиус на огъване - без загуба на производителност дори при агресивно управление на кабела.
