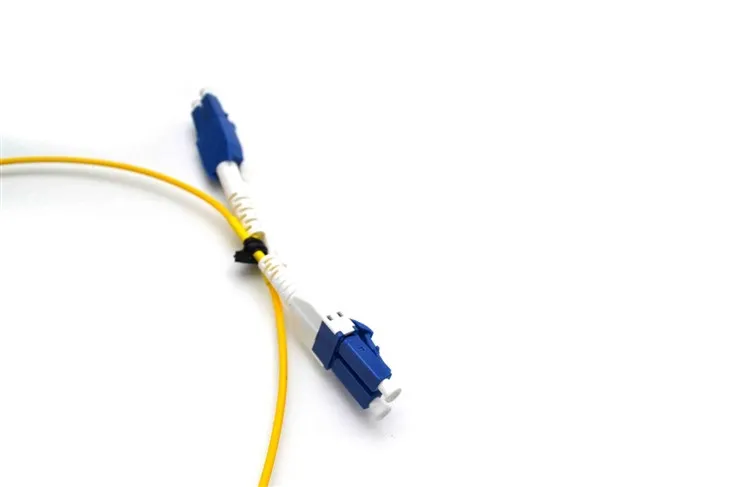

Evolux Fiber предлага персонализиран фиброоптичен пач кабел LC/UPC към LC/UPC дуплексен конектор със симплексен кабел. Използва се в локални мрежи в сгради или кампуси за свързване на компютри, принтери и други мрежови устройства, като предлага по-бързи скорости на трансфер на данни от традиционните медни кабели.
Спецификация
| Тип влакна | SM/MM |
|---|---|
| полски | PC/UPC/APC |
| Тип конектор | LC, SC, ST, FC |
| Вмъкната загуба | По-малко или равно на 0,30 dB (IEC клас C); По-малко или равно на 0,15 dB (IEC клас B) |
| Загуба на връщане | SM UPC По-голямо или равно на 50dB; SM APC По-голяма или равна на 60dB; MM PC По-голямо или равно на 35dB |
| Диаметър на якето | 0,9 мм, 2,0 мм, 3,0 мм |
| Режим на влакна | 9/125um, 50/125um, 62,5/125um |
| Опции за кабели | PVC/LSZH/OFNP |
| Работна температура | -40ºC~+75ºC |
Характеристики
-Дизайн на UnibootНамалява обема на кабела с до 50% при прокарване
-Раздел Push/Pull за по-добра използваемост в-приложения с висока плътност
-Ниска загуба на вмъкване и висока загуба на връщане
-Всички данни за ефективността са гарантирани за целия работен температурен диапазон (-40 градуса до +85 градуса )
-Богат избор от типове стандартни конектори (включително SC/APC, LC/UPC, LC/APC и MPO/APC) и дължини (до 30 метра)
Каква е разликата междуСимплексен и дуплексен оптичен кабел?
симплекс:Simplex има само един оптичен кабел и един оптичен конектор на всеки край. Той позволява предаване на данни само в една посока, което е необратимо. Simplex обикновено се използва вътре в сгради за Ethernet комутатори или други устройства.
Дуплекс:Duplex има две нишки от оптичен кабел и два оптични конектора на всеки край за изпращане и получаване на данни. Дуплексът често се използва за свързване на високо{1}}скоростно мрежово оборудване, като сървърни системи и оптични комутатори.
Приложения
Къде да използвате LC към LC UPC 9/125μm едномодов дуплексен пач кабел
Сървър на център за данни-за-превключване на оптични връзки
Дуплексната конфигурация LC към LC UPC поддържа канали за едновременно предаване и приемане, необходими за свързване на NIC към сървъра към горните-на-комутатори на шкаф. Едномодовото влакно 9/125 μm осигурява ниско затихване при пробег до няколко километра, което прави този кабел за свързване подходящ както за вътрешни -връзки в стелажи, така и за кръстосани-връзки в-широмащабни центрове за данни.
Гръбначно структурирано окабеляване на корпоративна LAN мрежа
Изграждането на опорни мрежи, свързващи телекомуникационни помещения на множество етажи, използва LC UPC едномодови дуплексни свързващи кабели за между{0}}етажно разпределение на оптични влакна. Опцията за кожух LSZH отговаря на кодовете за пожарна безопасност за кабели, прекарани през камерни пространства и щрангове, докато работният температурен диапазон от -40 градуса до +75 градуса побира шкафове за оборудване с променлив контрол на климата.
FTTH оптични разпределителни мрежови връзки
Оптични-към--домавнедрявания, свързващи OLT портове към входове на сплитер, изискват надеждни LC UPC кабели. Спецификацията на IEC степен B на вмъкната загуба на по-малка или равна на 0,15 dB запазва бюджета на оптичната мощност за PON системи, обслужващи битови абонати на разширени дистрибуторски разстояния.
ODF корекция на централния офис на телекомуникациите
Телекомуникационните оператори, управляващи оптични разпределителни рамки в централните офиси, използват LC към LC едномодови дуплексни джъмпери за кръстосано{0}}свързване на предавателно оборудване. Наличието на диаметри на кожуха 0,9 mm, 2,0 mm и 3,0 mm позволява избор въз основа на плътността на кабела и изискванията за маршрутизиране в стелажите за оборудване.
Съоръжение за излъчване SDI-през-Fiber Transport
Системите за телевизионно производство и излъчване, пренасящи 3G-SDI и 12G-SDI сигнали по влакна, използват LC дуплексни връзки за студио-към-главен-контролни връзки. Широкият работен температурен диапазон поддържа инсталации в мобилни производствени превозни средства и съоръжения за дистанционно излъчване.
Често задавани въпроси
Q1: За какъв тип влакно се отнася 9/125μm?
О: Спецификацията 9/125 μm показва едномодово влакно с диаметър на сърцевината от 9-микрона и диаметър на обвивката от 125 микрона. Този тип влакно поддържа предаване на дълги разстояния при 1310nm и 1550nm дължини на вълната с минимално затихване на сигнала.
Въпрос 2: Каква е разликата между опциите за PVC, LSZH и OFNP яке?
О: PVC (поливинилхлорид) е стандартното яке за обща употреба на закрито. LSZH (Low Smoke Zero Halogen) освобождава минимален дим и никакви токсични халогенни газове при изгаряне, подходящ за затворени пространства. OFNP (непроводим пленум за оптични влакна) отговаря на изискванията на NEC за кабели в помещения за -обработка на въздух над падащи тавани.
Q3: Каква загуба на вмъкване мога да очаквам от съединителите клас B на IEC?
A: Доставят се IEC конектори клас Bвмъкната загубана По-малко или равно на 0,15 dB на чифтосана двойка. Тази спецификация запазва повече оптична мощност в сравнение с клас C (По-малко или равно на 0,30dB), което е важно за връзки на дълги-разстояния с тесни бюджети за мощност.
Въпрос 4: Какво означава UPC тип лак?
О: UPC (ултра физически контакт) се отнася до метода за полиране на края на конектора-челото, който създава леко извита повърхност, постигайкиобратна загубана По-голямо или равно на 50dB за едномодови приложения. Този полски тип е стандартен за мрежи за пренос на цифрови данни.
Q5: Мога ли да използвам този кабел за външни инсталации?
О: Работната температура от -40 градуса до +75 градуса може да побере някои инсталации на външни шкафове, но този кабел е предназначен предимно за употреба на закрито. Приложенията на открито изискват кабели с допълнителна UV защита и конструкция, блокираща влагата.
Q6: Какви диаметри на яке са налични?
О: Предлагат се три диаметъра на кожуха: 0,9 мм за косички и тесни -пространствени приложения, 2,0 мм като стандартен диаметър на свързващия кабел и 3,0 мм за инсталации, изискващи допълнителна механична защита.
Q7: Какви видове конектори могат да се комбинират с LC?
О: Продуктовата линия поддържа типове конектори LC, SC, ST и FC в различни комбинации. Предлагат се хибридни кабели като LC към SC или LC към FC за свързване на оборудване с различни типове интерфейси.
Q8: Как трябва да почистя LC конекторите преди употреба?
О: Използвайте писалка за почистване на оптични влакна или препарат за почистване на касети, предназначен за LC накрайници. Почистете края на конектора преди всяко свързване, за да предотвратите замърсяване с прах, което увеличава загубата на вмъкване.
