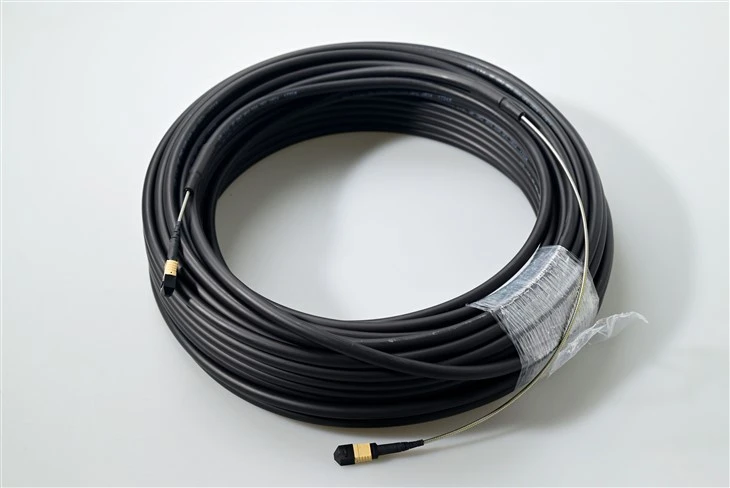

Какво представлява MPO/MTP брониран пач кабел?

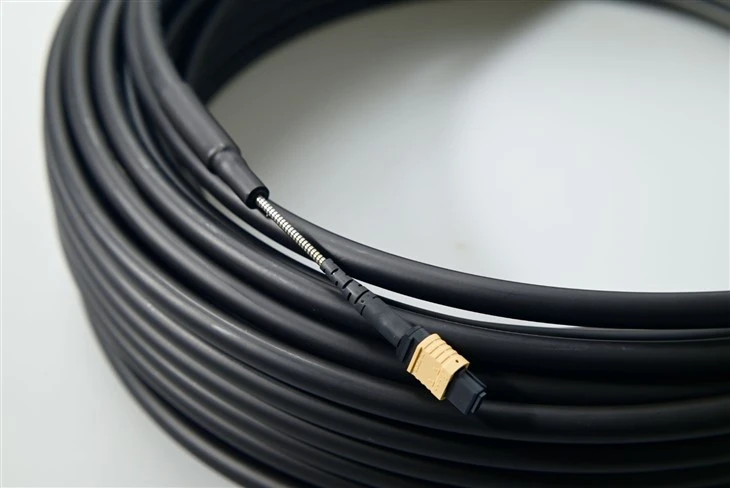

MPO/MTP брониран пач кабел е много{0}}влакнест кабелен комплект, който съчетава брониран оптичен кабел с високо-прецизни MPO или MTP конектори във всеки край. Бронираната обвивка-обикновено спирална лента от-неръждаема стомана-се увива около сърцевината на кабела, за да осигури превъзходна устойчивост на смачкване, защита от гризачи и защита от влага, без да се жертва гъвкавостта.
Механизмът за заключване с натискане-издърпване на всеки MTP/MPO конектор позволява бързо,-вмъкване и премахване без инструмент, дори в пач панели с висока-плътност, където пространството за достъп е ограничено. Чрез завършване на бронирания кабел соптични конектори, този модул позволява свързване на plug{0}}and-play между комутатори, рутери, оптични приемо-предаватели и медийни конвертори.
Обслужва същите роли за кръстосано-свързване и свързване като стандартMPO пачкорди, но добавя механичната издръжливост, необходима за външни, промишлени или интензивни-трафик среди, където конвенционалните кабели биха били изложени на риск от повреда.
Технически спецификации
|
Спецификация |
MM ниска загуба |
Стандартен |
SM ниска загуба |
Стандартен |
|
Вмъкната загуба |
Типично<0.30dB |
Типично<0.50dB |
Типично<0.30dB |
Типично<0.50dB |
|
Загуба на връщане |
По-голямо или равно на 20dB |
По-голямо или равно на 20dB |
По-голямо или равно на PC45dB |
По-голямо или равно на PC45dB |
| Тип конектор | MPO (IEC 61754-7) / MTP® (US Conec с висока производителност) |
| полски тип | UPC (плосък) или APC (ъглов) |
| Пин конфигурация | Мъжки (закачен) или женски (незакачен) |
| Геометрия на кабела | Здрав кръгъл кабел, овален кабел или гола лента |
| Тип броня | Спирална лента от-неръждаема стомана |
Ключови характеристики
Бутане-Издърпване Съединител с резе
Ергономичното ключалка за натискане-дърпане позволява работа с една-ръка в тесни пространства на стелажа. Лесно сглобяване без нужда от инструменти.
Високо{0}}прецизни водещи щифтове
Подравняване, постигнато с високо-прецизни водещи щифтове, осигуряващи повтарящо се подравняване на ядро-към-ядро в много-влакнести интерфейси.
Едномодов и многомодов
Проектиран за SM и MM приложения с ниски{0}}загуби и стандартни-загуби. OS2 едномодов (9/125 µm) и OM3/OM4 многомодов (50/125 µm) налични.
Гъвкава кабелна геометрия
Налични са надеждни опции за кръгъл кабел, овален кабел и гола лента, за да отговарят на вашите изисквания за магистрален кабел и касета.

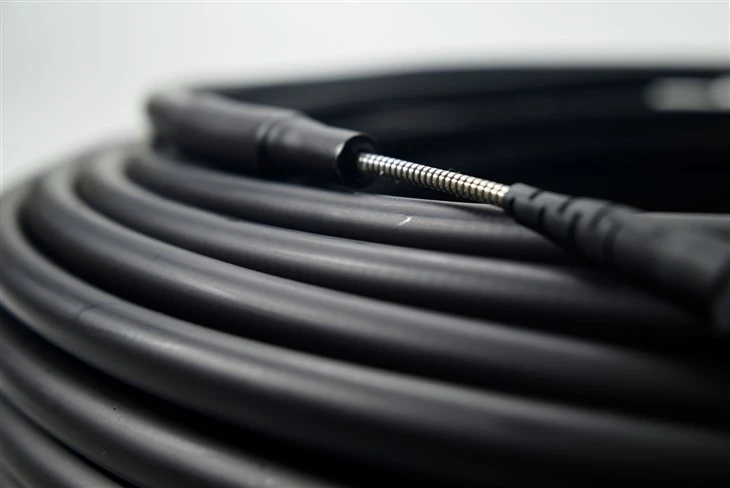

Броня-от неръждаема стомана
Спиралният брониран слой от неръждаема{0}}стомана осигурява изключителна устойчивост на смачкване, удар и гризане от гризачи-идеален заразгръщане на открито.
Цветно{0}}кодирани корпуси
Цветно{0}}кодиран корпус, наличен за различни типове влакна, полирани типове и степен на конектор за незабавно идентифициране в стелажи с висока-плътност.
Приложения
Гъвкавостта на MTP/MPO влакнестите свързващи кабели с бронирана конструкция ги прави подходящи за най-взискателните внедрявания на физически -слой в телекомуникациите и корпоративната ИТ инфраструктура.
Array Trunk кабели
Гръбнак от структурни кабелни системи, свързващи главни разпределителни рамки (MDF) и междинни разпределителни рамки (IDF) с бронирани магистрални връзки с голям-влакна-брой.
Много{0}}влакнести вентилатори и касети
Разпределете висок-брой MPO стволове към отделниLCили SC дуплексни портове чрез MTP касетъчни модули за гъвкаво осигуряване на-ниво на порт.
High{0}}Density Card-Edge Access
Свържете се директно към линейни карти и оптични интерфейси-карти на комутатори в базирани на шаси-рутери и DWDM платформи, където плътността на влакната е критична.
Оптично кръстосано-свързване
Бронирани връзки между оптични разпределителни рамки (ODFs), елиминиращи уязвимостта на незащитени свързващи кабели в отворени кабелни скари.
Структурно окабеляване на центъра за данни
Архитектури на гръбначен-лист и край-на-ред в хипермащаб и предприятиесреди на центрове за данни.
Външни и тежки среди
Клетъчните кули, гръбначните връзки на кампуса и индустриалните мрежи се възползват от устойчивостта на бронята на смачкване и влага. Предпочитанвъншен брониран оптичен кабел.
Често задавани въпроси
Въпрос: Каква е разликата между MPO и MTP конекторите?
О: MPO (Multi{0}}fiber Push On) е общият стандарт за конектори, определен от IEC 61754-7 и TIA 604-5. MTP® е регистрирана търговска марка на US Conec за високоефективен MPO вариант с по-строги толеранси, подвижни водещи щифтове и подобрен пружинен механизъм. MTP конекторите са напълно взаимосвързани със стандартните MPO конектори, но като цяло постигат по-ниски загуби при вмъкване и по-висока повторяемост. Научете повече завидове оптични конектори.
Въпрос: Могат ли бронираните пач кабели MPO/MTP да се използват на открито или в тежки условия?
A: Да. Бронята от-неръждаема стомана предпазва вътрешните влакна от натоварвания на смачкване, гризачи от гризачи и влага-обичайни режими на повреда при външни и подземни тръбопроводни инсталации. Тези външни кабели с бронирани влакна са подходящи за въздушно, тръбопроводно и директно-погребение, както и крайбрежни, промишлени и среди с висока-влажност. За конкретни екологични оценки и опции за зареждане на водоустойчив конектор, молясвържете се с нашия екип по продажбите. Вижте също нашето ръководство заизползване на оптични кабели на открито.
Въпрос: На какви стандарти отговарят вашите MPO/MTP конектори?
A: Нашите MPO/MTP бронирани пач кабели отговарят на IEC 61754-7 (размери и производителност на интерфейса на MPO конектора) и TIA 604-5 / FOCIS-5 (изисквания за съвместимост на MPO конектора). За допълнителни сертификати или доклади от тестове, молясвържете се с нашия екип по продажбите.
В: Какъв брой фибри има на разположение?
О: Стандартните опции включват 8, 12, 24, 48, 72 и 144 влакна. Персонализираните конфигурации са достъпни чрез нашата OEM/ODM програма.
В: Как да избера между едномодови и многомодови бронирани MPO кабели?
A: Използвайте OS2 singlemode (9/125 µm) за връзки с голям-обхват или WDM системи. Изберете многомодов OM3/OM4 (50/125 µm) за-обхват на центъра за данни-многомодовият обикновено намалява системните разходи поради по-ниските{11}}цени на трансивърите.
В: Как да поръчам персонализиран MPO/MTP брониран пач кабел?
A: Свържете се с нашия екип по продажбитесъс следните параметри: типове край на конектора (MPO/MTP мъжки или женски, или прекъсване към LC/SC прездруги видове конектори), режим на влакна (OS2/OM3/OM4), брой влакна (8–144F), тип полярност (Тип A/B/C), дължина на кабела, геометрия на кабела (кръгла/овална/гола лента) и цвят на кожуха (жълт за SM, аква за OM3/OM4 или персонализиран). Поддържаме пълно OEM/ODM персонализиране от прототип до масово производство.
Въпрос: Какво представляват типовете MPO полярност A, B и C?
О: Тип А (направо-през) картографира позицията на всяко влакно от единия край към същата позиция от другия. Тип B (обърнат) обръща целия масив от влакна, сдвоявайки позиция 1 с позиция 12 и така нататък. Тип C (двойки обърнати) обръща съседни двойки влакна. Правилният тип полярност зависи от архитектурата на вашата система и разположението на трансивъра.
В: Как трябва да поддържам и почиствам MTP/MPO конекторите?
О: Използвайте писалка за почистване на MTP с едно-щракване или-препарат за почистване на касети без мъх преди всеки цикъл на свързване. Избягвайте да докосвате края и винаги затваряйте неизползваните конектори. За подробни насоки вижте нашияръководство за поддръжка и почистване на оптичен джъмпер.
