Какво е SC LC пач кабел?
SC-LC фиброоптичен пач кабел е малък компактен пач кабел, много популярно използван в много приложения. Тези мрежови решения включват телекомуникационни мрежи, локални мрежи, мрежи за обработка на данни, терминиране на устройства и разпределение в помещения. SC-LC пач кабелите са проектирани да предоставят бързи Ethernet решения в Gigabit приложения и ATM приложения с по-малко потребление на пространство.
Спецификация
| Параметър | единица | FC, SC, LC/ Пач кабел с бронирани влакна | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | ММ | SM | ММ | SM | ММ | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Вмъкната загуба (типична) | dB | По-малко или равно на 0,3 | По-малко или равно на 0,2 | По-малко или равно на 0,3 | По-малко или равно на 0,2 | По-малко или равно на 0,3 | По-малко или равно на 0,2 | По-малко или равно на 0,2 | По-малко или равно на 0,3 | По-малко или равно на 0,2 | По-малко или равно на 0,2 | По-малко или равно на 0,3 | По-малко или равно на 0,3 |
| Възвратна загуба | dB | По-голямо или равно на 45 | По-голямо или равно на 50 | По-голямо или равно на 60 | По-голямо или равно на 30 | По-голямо или равно на 45 | По-голямо или равно на 50 | По-голямо или равно на 30 | По-голямо или равно на 45 | По-голямо или равно на 50 | По-голямо или равно на 35 | По-голямо или равно на 55 | По-голямо или равно на 75 |
| Работна дължина на вълната | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Заменимост | dB | По-малко или равно на 0,2 | По-малко или равно на 0,2 | По-малко или равно на 0,2 | По-малко или равно на 0,2 | ||||||||
| Вибрация | dB | По-малко или равно на 0,2 | По-малко или равно на 0,2 | По-малко или равно на 0,2 | По-малко или равно на 0,2 | ||||||||
| Работна температура | степен | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Температура на съхранение | степен | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Диаметър на кабела | мм | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

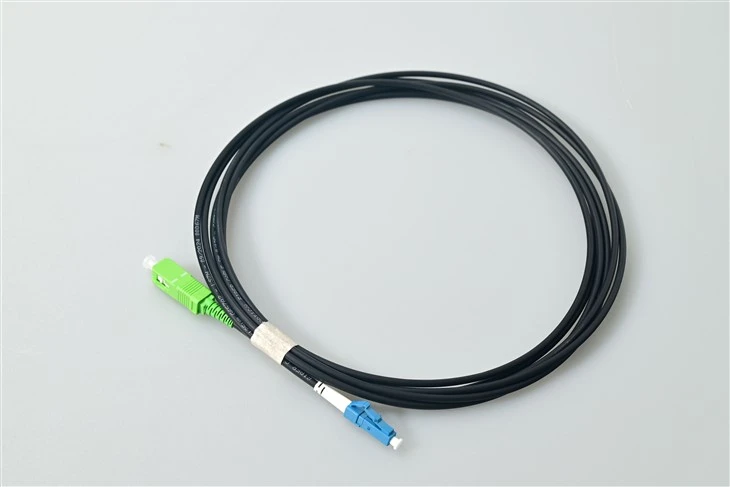

SC/APC към LC/UPC оптичен кабел за свързване
APC{0}}към-UPC хибриден дизайн
SC/APC 8-градусово полиране под ъгъл осигурява по-голяма или равна на 60 dB обратна загуба. LC/UPC полиране на купол осигурява По-голямо или равно на 50 dB. Един кабел свързва двата типа интерфейс - зеленото тяло идентифицира APC, синьото идентифицира UPC.
Малък форм-фактор, LC връзка с висока-плътност
LC 1,25 mm накрайник е наполовина по-малък от SC 2,5 mm - удвоява плътността на портовете в SFP/SFP+/QSFP трансивъри. Резе в стил RJ-за бързо включване-и-издърпване.

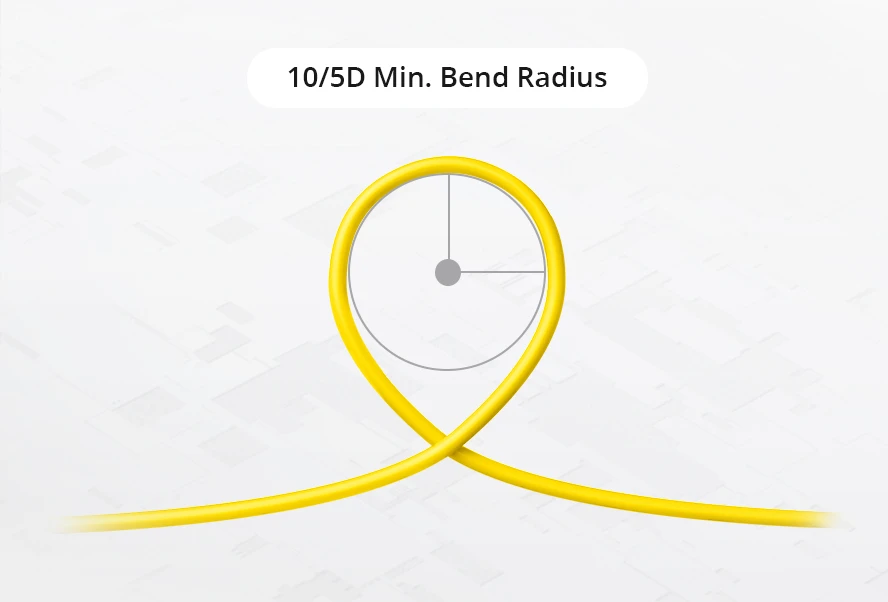

G.657.A1 Bend-Нечувствително влакно
10 mm минимален радиус на огъване за плътно прокарване в съединителни панели и окабеляване под -под. Обратно съвместим с G.652.D. Поддържа до 40 км при 1550 nm.
Приложни решения
Типични сценарии за разгръщане на този SC към LC едномодов оптичен кабел.
FTTH / GPON мрежа за достъп
Свързва SC/APC OLT портове към LC/UPC ONT оборудване в ODF. ThePLC сплитерв пътя за разпространение също използва SC/APC интерфейси.
Център за данни Cross-Connect
Свързва SC/APC оптични разпределителни панели директно към LC/UPC SFP+ трансивъри в ToR комутатори. Поддържа 10GbE, 25GbE и 100GbE.

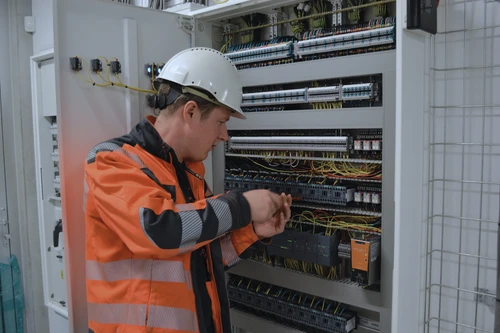

CATV / RF през влакна
Челната част на APC предотвратява CSO/CTB изкривяване в аналогово видео. Използва се между предаватели на главни станции и оптични възли в HFC мрежи.

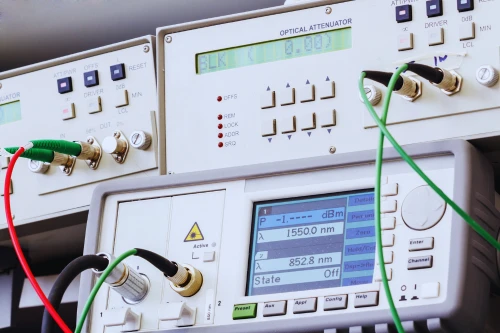

Телеком Тестване и измерване
Референтен-кабел за тестване за свързване на LC/UPC OTDR тестови портове към SC/APC разпределителни рамки в централните офиси.
Корпоративна LAN миграция
Bridges наследени SC-терминирани структурни кабели към нови LC-базирани суичове и рутери без повторно-терминиране.

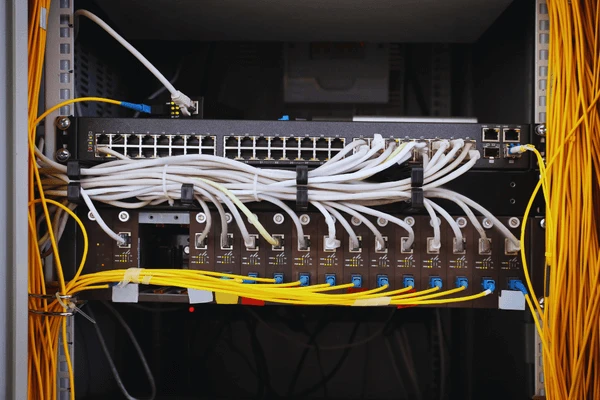

WDM мултиплексиращи системи
Интерфейс SC/APC mux/demux портове с LC/UPC транспондери в CWDM и DWDM внедрявания.
Описание на продуктите
Всеки фиброоптичен пач кабел е 100% тестван за вмъкнати загуби и обратни загуби при 1310/1550 nm. Циркониевите керамични накрайници осигуряват по-малко от или равно на 0,2 dB сменяемост чрез повече от или равно на 1000 цикъла на свързване. Сертифицирано по ISO 9001:2015 съоръжение. Telcordia GR-326, IEC 61300, RoHS, съвместим с REACH. Опции за яке OFNR и LSZH. Диаметър на кабела φ0.9 / φ2.0 / φ3.0 mm. Налични дължини по избор 0,3 m–100 m.
Описание на продуктите
Въпрос: Каква е разликата между APC и UPC на оптичен кабел?
A: APC има край-изкривена под 8 градуса (по-голяма или равна на 60 dB обратна загуба), UPC има куполообразна-оформена крайна-лице (по-голяма или равна на 50 dB). GPON и CATV системите изискват APC от страната на разпространението; портове за оборудване като SFP трансивъри използват UPC. Зелен конектор=APC, син=UPC.
В: Мога ли да включа APC конектор в UPC адаптер?
A: No. Mismatched polish creates an air gap causing >3 dB загуба и повреда на накрайника. Винаги свързвайте APC с APC, UPC с UPC. Ъгловият слот за ключ е включенSC/APC адаптерипредотвратява повечето случайни кръстосани{0}}чифтосвания.
Въпрос: Какви скорости и разстояния се поддържат?
A: 100 Mbps до 100GbE. До 10 км при 1310 nm, 40 км при 1550 nm. Действителният обхват зависи от оптичния бюджет на трансивъра и общата загуба на връзка.
В: Каква е разликата между пач кабел и aвлакнеста косичка?
О: Пач кабелът има конектори в двата края за използване чрез включване-и-пускане. Пигтейлът има един конектор и един край на голо влакно за снаждане чрез синтез към магистрални кабели.
В: Мога ли да поръчам персонализирани дължини или дуплексни версии?
A: Да. По поръчка 0,3 m–100 m, време за изпълнение 3–5 дни. Предлагат се дуплексни, бронирани и LSZH версии. Ние също правим12-ядрен SC/APC към LC/UPCза нуждите от по-висок брой фибри.
