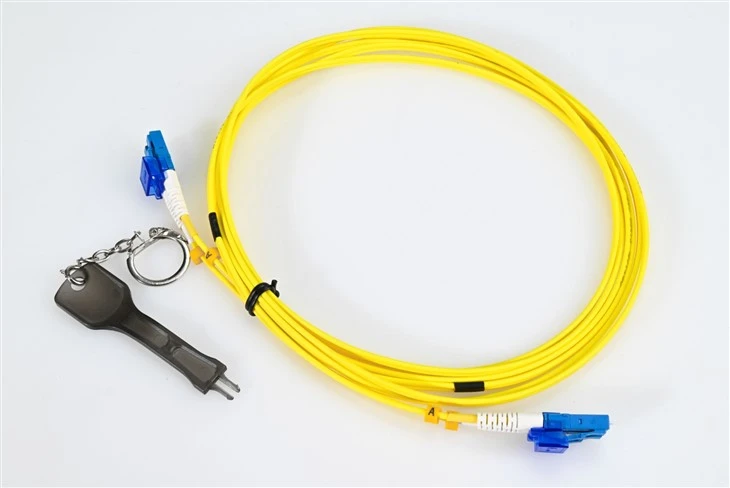

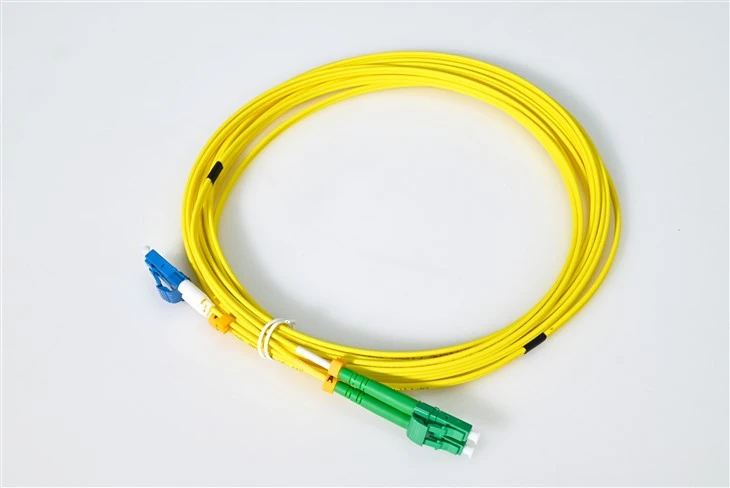

Какво е LC LC пач кабел?
LC-LC оптичен кабел за свързванес два LC конектора за влакна, завършени в двата края, е най-често използваният тип оптичен кабел в индустрията. В сравнение с други обикновени оптични кабели, FC влакнестите кабели предлагат висока плътност и надеждна производителност в повечето приложения. Ако търсите хибриден вариант, нашиятLC APC към LC UPC едномодов хибриден пач кабел е една от най-често търсените конфигурации за внедрявания със смесен{0}}полярност.
Нашите кабели са 100% оптически проверени и тествани за вмъкнати загуби.
Спецификация
| Тип конектор | LC UPC към LC APC | Режим на влакна | Жълто 9/125μm |
| Степен на влакна | G657A/G652D | Дължина на вълната | 1310/1550nm |
| Вмъкната загуба | По-малко или равно на 0,3dB | Загуба на връщане | По-голямо или равно на 50dB |
| Мин. Радиус на огъване (сърцевина на влакното) | 10 мм | Мин. Радиус на огъване (оптичен кабел) | 10/5D (Динамичен/Статичен) |
| Брой фибри | Дуплекс | Кабелно яке | LSZH |
| Работна температура | -20~70 градуса | Температура на съхранение | -40~80 градуса |
Методи за класификация на оптични кабели
Кабелът с оптични влакна е комуникационна линия, която използва оптични влакна, отговарящи на изискванията за оптична производителност, като среда за предаване за постигане на предаване на оптичен сигнал. Състои се от компоненти като сърцевината на кабела, усилващи елементи и обвивка и може да включва допълнителни елементи като водоустойчиви слоеве, буферни слоеве, изолационни слоеве и бронирани слоеве, ако е необходимо.
Методите за класификация на оптичните кабели включват основно следното:
По среда на предаване: категоризирани ведномодови-оптични кабели и многомодови оптични кабели.
Според структурата на сърцевината на кабела: той се разделя на многожилен оптичен кабел, скелетен оптичен кабел, оптичен кабел с централна тръба, лентов оптичен кабел и плосък оптичен кабел.
Подсилени компоненти: категоризирани в не-метални оптични кабели, стандартни оптични кабели и подсилени компонентни оптични кабели.
По метод на инсталиране: разделен на канален оптичен кабел, въздушен оптичен кабел, директен-вкопан оптичен кабел и подводен оптичен кабел.
Въз основа на средата на използване те се категоризират на вътрешни оптични кабели и външни оптични кабели.
Приложения
Кръстосана-връзка между UPC и APC крайно оборудване
Основният случай на използване на този хибриден LC пач кабел е свързване на устройства с различни типове полиране на конектори. Когато мрежовото оборудване използва LC/APC портове, но съединителните панели са LC/UPC терминирани (или обратното), този джъмпер UPC-към-APC влакна елиминира необходимостта от преобразуване на адаптер. За пълен преглед на това как тези стандарти за полиране се различават по производителност, вижте нашето ръководство заPC срещу UPC срещу APC типове полиране на влакнести конектори и производителност при обратна загуба.
Взаимна връзка FTTH OLT и ONU
При разгръщанията-до--дома OLT оборудването често използва APC конектори за оптимална загуба на връщане, докато някои наследени ONU устройства имат UPC интерфейси. Този LC UPC-APC хибриден кабел осигурява директна връзка между несъответстващо PON терминално оборудване. За стандартни FTTH работи, където и двата края споделят един и същ тип полиране, нашиятLC LC едномодов оптичен кабел за свързване на FTTH и центрове за данние ценово{0}}ефективна алтернатива.
CATV Главна станция и Кръпка на разпределителен възел
Оптичните мрежи за кабелна телевизия обикновено изискват APC конектори, за да минимизират-обратното отражение в аналоговите видеосигнали. При интегриране на UPC-терминирано тестово оборудване или наследени компоненти, този хибриден свързващ кабел за използване на CATV глава поддържа целостта на сигнала във всички видове интерфейси.
Приложения за кръстосано{0}}свързване на централния офис на Telecom
Телекомуникационните съоръжения често управляват смесени запаси от конектори по време на мрежови надстройки. Този едномодов хибриден джъмперен кабел позволява постепенна миграция от UPC към APC инфраструктура, без да се заменят всички съществуващи пач панели едновременно.
Лабораторни тестове със смесени конфигурации на конектори
Лабораториите за оптични тестове често срещат оборудване с различни стандарти за полиране на конектори. Специален UPC{1}}към-APC тестов пач кабел намалява нуждата от множество адаптери и осигурява последователни условия на измерване по време на характеризиране на влакното.
Преход към структурно окабеляване при изграждане на мрежи
По време на изграждане на мрежови надстройки от наследени UPC системи към съвременни APC инсталации, този G657A1 хибриден кабел за свързване позволява временно или постоянно свързване между стари и нови кабелни сегменти без пълна подмяна на инфраструктурата.
ЧЗВ
Въпрос 1: Защо ще ми трябва хибриден свързващ кабел LC UPC към LC APC, вместо да използвам адаптер?
О: Специалният хибриден пач кабел осигурява по-ниски общи загуби при вмъкване в сравнение с използването на свързващ адаптер UPC-към-APC. Всяка адаптерна връзка добавя точки на загуба и потенциални отражения. Този единичен хибриден джъмпер с фабрично-полирани краища осигурява по-чист трансфер на сигнала при свързване на UPC и APC оборудване.
Q2: Каква е основната разлика между UPC и APC конектор тип полиране?
A: UPC (ултра физически контакт) има плоска полирана крайна повърхност, докато APC (ъглов физически контакт) има 8-градусова ъглова крайна повърхност. APC конекторите осигуряват по-висока възвратна загуба (отражение в долната част на гърба), което ги прави предпочитани за аналогово видео и приложения с висока чувствителност. Този хибриден кабел свързва директно двата типа.
В3: Мога ли да използвам този LC UPC-APC кабел за GPON или XGS-PON мрежи?
A: Да. Пасивните оптични мрежи често имат OLT портове с APC конектори и някои ONT/ONU устройства с UPC портове. Този хибриден едномодов пач кабел за внедряване на PON свързва такива несъответствия на интерфейса, без да изисква адаптерни модули във всяка точка на свързване.
Q4: Какво означава G657A1 нечувствително на огъване-влакно за монтаж?
A: G657A1 влакно позволява по-тесни радиуси на огъване (до 10 mm) без значителна загуба на сигнал. Това прави хибридния пач кабел подходящ за затворени пространства, гъсти пач панели и маршрутизиране около препятствия, където стандартното G652D влакно би претърпяло затихване при макро-огъване.
В5: Изисква ли се LSZH кожухът на този кабел за инсталация на закрито?
О: Якетата LSZH (Low Smoke Zero Halogen) се препоръчват или изискват в затворени пространства като центрове за данни, офис сгради и обществени места. Този -забавящ горенето LC хибриден кабел отговаря на стандартите за пожарна безопасност на закрито и произвежда минимално токсичен дим, ако е изложен на огън. За насоки относно избора на правилния тип яке за различни среди вижте нашата статия заИзисквания за монтаж на оптичен кабел на закрито и на открито и избор на кожух.
В6: Каква обратна загуба мога да очаквам от APC края на този хибриден кабел?
A: Краят на конектора на APC обикновено постига по-голяма или равна на 60dB обратна загуба поради своя ъглов лак. Краят на UPC осигурява по-голяма или равна на 50dB обратна загуба. В комбинация с по-малка или равна на 0,3 dB загуба на вмъкване, този хибриден дуплексен пач кабел поддържа качеството на сигнала за чувствителни оптични връзки.
В7: Може ли този хибриден пач кабел да се използва за едномодово предаване на дълги-разстояния?
A: Да. Едномодовото влакно 9/125 μm поддържа предаване на много километри при дължини на вълните 1310 nm и 1550 nm. Този LC UPC към APC джъмпер за свързване на дълги-разстояния работи със стандартни еднорежимни приемо-предаватели и може да се разгърне в сегменти на метро или мрежа за достъп.
Q8: Предлагат ли се персонализирани дължини за този UPC-APC хибриден оптичен кабел?
О: Персонализирани дължини на кабели, цветове на обвивката и дуплекс/симплекс конфигурации могат да бъдат произведени по поръчка. Свържете се с доставчика, за да уточните изискванията за масови поръчки на хибридни пач кабели или инсталации-специфични за проекта.
