Какво е оптичен конектор?
Оптичният конектор е устройство, което позволява разглобяеми (подвижни) връзки между оптични влакна. Той прецизно свързва двете крайни повърхности на оптичните влакна, за да увеличи максимално свързването на изхода на оптичната енергия от предаващото влакно към приемащото влакно и да минимизира въздействието върху системата, причинено от неговата намеса в оптичната връзка. Това е основното изискване на оптичния конектор. До известна степен оптичните конектори влияят върху надеждността и производителността на оптичните предавателни системи.

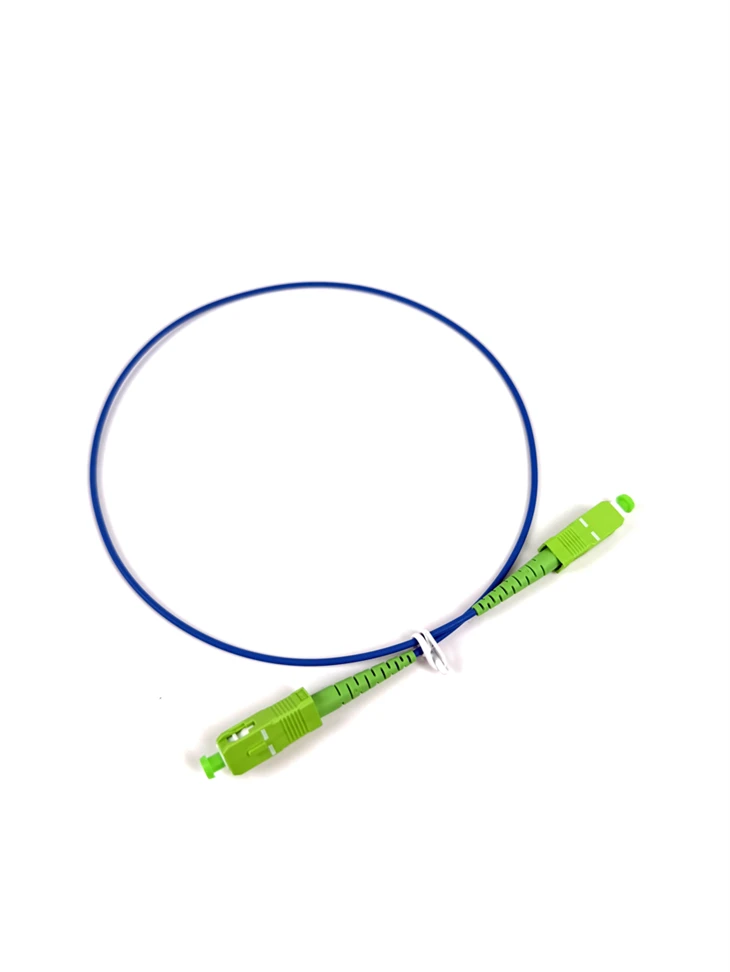

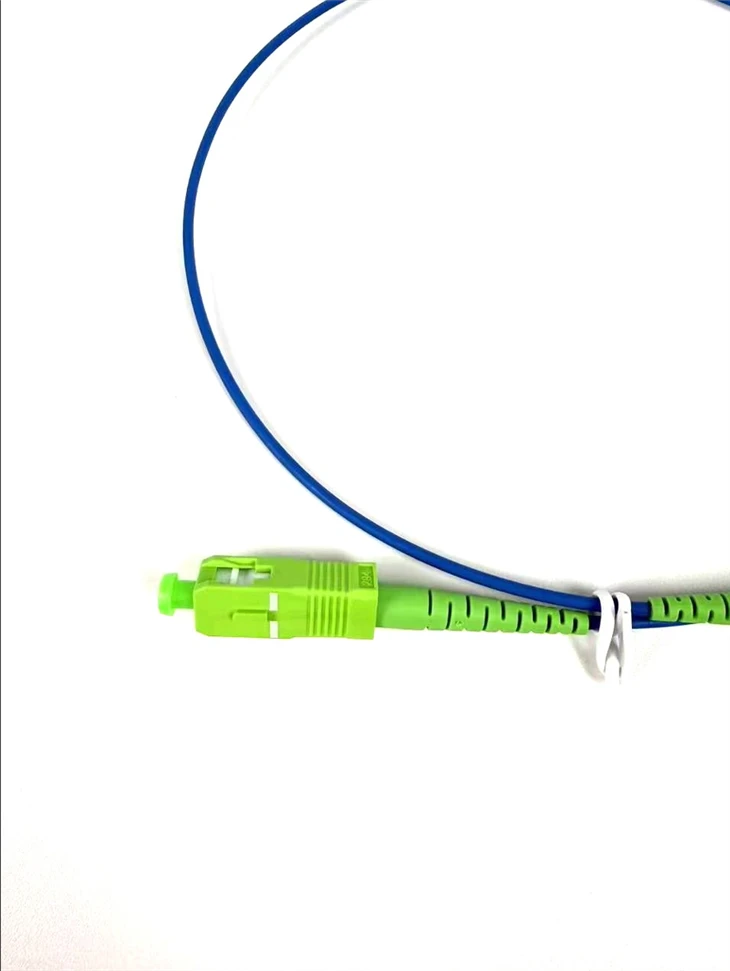

Оптичен конектор тип SCе оптичен конектор, разработен от NTT Corporation в Япония. Обвивката му е правоъгълна, а конструктивните размери на използваните щифтове и съединителни втулки са точно същите като тези на типа FC. Краищата на щифтовете често се полират с помощта наPC или APC методи на смилане; Методът на закрепване използва тип ключалка с щифт, който не изисква завъртане. Този тип съединител е евтин, лесен за включване и изключване, с малки колебания във вмъкнатите загуби, висока якост на натиск и висока плътност на монтажа.
ST и SC интерфейсите са два вида оптични конектори. За 10Base-F връзки съединителите обикновено са тип ST, докато за 100Base-FX съединителите са предимно тип SC. Сърцевината на ST конектора е открита, докато сърцевината на SC конектора е вътре в съединението.
Структурни характеристики и показатели за ефективност на различни едномодови оптични активни конектори
| Структурни характеристики и показатели за ефективност на различни едномодови оптични активни конектори | ||||||
| Тип | FC/PC | FC/APC | SC/PC | SC/БТР | ST/PC | |
| Структура и характеристики | форма на крайното лице | Изпъкнала сферична повърхност | 8 градуса наклон | Изпъкнала сферична повърхност | 8 градуса наклон | Изпъкнала сферична повърхност |
| метод на свързване | резба | резба | Аксиално поставяне и отстраняване | Аксиално поставяне и отстраняване | щракам | |
| форма на конектора | кръгла | кръгла | правоъгълник | правоъгълник | кръгла | |
| Индикатори за ефективност | средна загуба на инерция | По-малко или равно на 0,2 | По-малко или равно на 0,2 | По-малко или равно на 0,3 | По-малко или равно на 0,3 | По-малко или равно на 0,2 |
| максимална загуба на вмъкване | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| повторяемост | По-малко или равно на ±0,1 | По-малко или равно на ±0,1 | По-малко или равно на ±0,1 | По-малко или равно на ±0,1 | По-малко или равно на ±0,1 | |
| взаимозаменяемост | По-малко или равно на ±0,1 | По-малко или равно на ±0,1 | По-малко или равно на ±0,1 | По-малко или равно на ±0,1 | По-малко или равно на ±0,1 | |
| обратна загуба | По-голямо или равно на 40 | По-голямо или равно на 60 | По-голямо или равно на 40 | По-голямо или равно на 60 | По-голямо или равно на 40 | |
| време за поставяне и отстраняване | По-голямо или равно на 1000 | По-голямо или равно на 1000 | По-голямо или равно на 1000 | По-голямо или равно на 1000 | По-голямо или равно на 1000 | |
| температурен диапазон за използване | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Приложения
Окабеляване на съединителния панел с-висока плътност
Ултра{2}}дължината от 0,5-метра минимизира провисването на кабела в среда с висока плътност, намалявайки задръстванията в шкафовете на оборудването и зоните за свързване.
Връзки на FTTH терминална кутия
Идеален за свързване на ONT устройства към оптични розетки и стенни контакти в-ограничени FTTH вътрешни инсталации.
ODF вътрешни корекции на късо-разстояние
Обикновено се използва вътре в оптични разпределителни рамки за организирани връзки с ниско{0}}затрупване между съседни модули, сплитери и адаптери.
Компактни телекомуникационни кутии
Подходящ за малки съединителни кутии, стенни -шкафове и компактни кутии, където по-дългите кабели биха създали ненужен обем.
Връзки към тестов стенд и лабораторно оборудване
Осигурява кратка, последователна опция за джъмпер за оптични тестови настройки и свързване на референтни устройства.
ЧЗВ
В: Каква обратна загуба осигурява този SC/APC пач кабел?
A: По-голяма или равна на 60dB обратна загуба, както е посочено в таблицата с производителността на продукта.
Въпрос: Каква е вмъкнатата загуба?
В: Какво означава челната повърхност под ъгъл от 8 градуса?
A: SC/APC конекторите имат 8-градусов ъглов лак, който насочва отразената светлина далеч от сърцевината на влакното, намалявайки обратното отражение.
Въпрос: За колко цикъла на свързване е предназначен конекторът?
О: По-голямо или равно на 1000 цикъла на поставяне и премахване, като същевременно се поддържа стабилна оптична производителност.
В: Защо да изберете 0,5- метра ултра-къс кабел за свързване?
О: Изключително-късите свързващи кабели намаляват бъркотията на кабелите, опростяват управлението в зони с висока-гъстота и минимизират излишния кабел в компактни пространства.
Въпрос: Какъв е работният температурен диапазон?
A: -40 градуса до +80 градуса.
Въпрос: Какви опции за яке и диаметър са налични?
A: Якета: PVC, LSZH, OFNP. Диаметри: 3.0mm, 2.0mm, 0.9mm.
