Като доставчик на оптични оптични кутии, разбирам критичното значение на осигуряването на ефективността на електромагнитните екраниращи резултати на тези продукти. В тази публикация в блога ще споделя някои професионални методи и съображения за това как да тествам електромагнитната екранираща ефективност на полето за оптични влакна.
Разбиране на основите на електромагнитното екраниране
Преди да се задълбочите в методите за тестване, е от съществено значение да разберете какво е електромагнитното екраниране. Електромагнитното екраниране е практиката за намаляване на електромагнитното поле в пространство чрез блокиране на полето с бариери, направени от проводими или магнитни материали. В контекста на оптичните полети от оптични влакна, ефективното екраниране може да защити оптичните компоненти на вътрешните влакна от външни електромагнитни смущения (EMI), които потенциално биха могли да разградят работата на оптичните сигнали.
Подготовка за тестване
Избор на правилното оборудване за тестване
Първата стъпка при тестване на ефективността на електромагнитното екраниране е да се избере подходящо оборудване за тестване. Често използваното оборудване включва електромагнитен генератор на поле, спектрален анализатор и полева сонда. Електромагнитният генератор на полета се използва за създаване на контролирана електромагнитна среда, докато спектърният анализатор измерва силата на електромагнитното поле при различни честоти. Полевата сонда се използва за откриване на електромагнитното поле вътре и извън полето на оптичните влакна.
Настройване на тестовата среда
Средата за тестване трябва да бъде възможно най -без външна електромагнитна намеса. За постигането на това често се използва екранирана камера за тестване. Вътре в камерата кутията с оптични влакна се поставя върху непроводяща платформа, за да се избегне нежелан електрически контакт. Генераторът на електромагнитно поле е разположен на определено разстояние от кутията, за да се осигури равномерно разпределение на полето.
Процедури за тестване
Статично тестване
Статичното тестване се използва за измерване на ефективността на екранирането на оптичното поле на оптичните влакна с една честота или тесен честотен диапазон.
- Първоначално измерване: Първо, измервайте силата на електромагнитното поле извън полето за оптично затворено влакно, използвайки полевия сонда и спектрален анализатор. Това е силата на референтното поле (E_0).
- Вътрешно измерване: След това поставете полевата сонда вътре в кутията през малък отвор за достъп или предварително проектиран отвор. Измерете силата на електромагнитното поле вътре в кутията (E_1).
- Изчисляване на екраниращата ефективност (SE): Ефективността на екранирането се изчислява, като се използва формулата (SE = 20 \ log_ {10} (\ frac {e_0} {e_1})) в децибели (db). По -високата стойност на SE показва по -добра ефективност на екраниране.
Динамично тестване
Динамичното тестване включва измерване на ефективността на екраниране в широк честотен диапазон. Това е по -представително за реални - световни сценарии, при които полето за оптични влакна може да бъде изложена на електромагнитни смущения при различни честоти.
- Честота: Използвайте генератора на електромагнитно поле, за да преминете през диапазон от честоти, обикновено от няколко килохърт до няколко Gigahertz.
- Събиране на данни: На всяка честотна точка измерете силата на полето вътре и извън кутията и изчислете SE. Начертайте стойностите на SE спрямо честотата за получаване на крива на ефективност на екраниране. Тази крива може да покаже как екраниращата производителност на кутията варира с честотата.
Фактори, влияещи върху резултатите от тестването
Материал на терминалната кутия
Материалът на оптичната кутия с оптични влакна играе решаваща роля за неговата електромагнитна екранираща характеристика. Металните кутии, като тези, изработени от алуминий или стомана, обикновено имат по -добри екраниращи свойства в сравнение с пластмасовите кутии. Въпреки това, типът метал, неговата дебелина и повърхностна обработка също могат да повлияят на ефективността на екранирането.
Уплътняване и уплътнения
Правилното уплътняване на оптичната кутия на оптичните влакна е от съществено значение за добрите екраниращи характеристики. Пропуските или дупките в кутията могат да позволят на проникване на електромагнитни вълни. Висококачествените уплътнения, изработени от проводими материали, могат да се използват за запечатване на фугите и отворите, като се намали изтичането на електромагнитни полета.
Проникване на кабел
Кабелите, влизащи и излизащи от терминалната кутия, могат да действат като антени, което позволява електромагнитни смущения да влязат в полето. За да се сведе до минимум този ефект, трябва да се използват специални кабелни жлези с екраниращи свойства. Начинът, по който кабелите са насочени вътре в кутията, също може да повлияе на екраниращата производителност.
Значение на тестването за различни видове терминални кутии

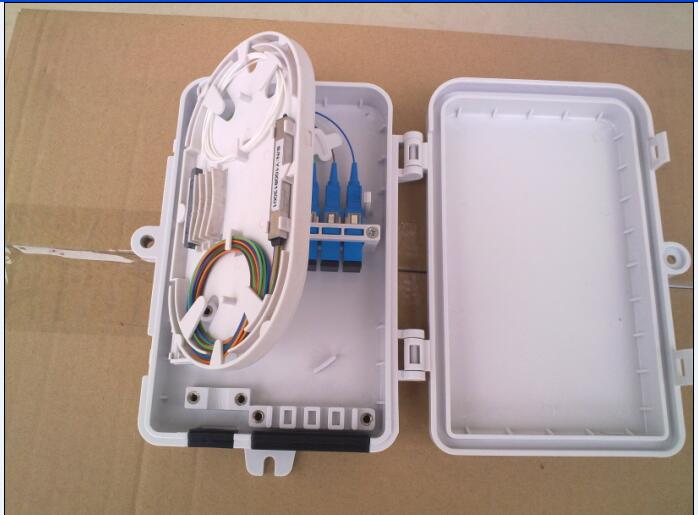

Оптична кутия за оптично терминал 6 ядро
6 -основната кутия за оптични влакна често се използва в оптични мрежи с малки мащаби, например в домашна или офис среда. Тестването на неговите електромагнитни екраниращи характеристики гарантира, че оптичните сигнали, предавани през шестте ядра, не се влияят от външни EMI, поддържайки стабилността и надеждността на мрежата.
Pre -Connectorized Fiber Distritation Box 8 - 12Core
Тези кутии са проектирани за по -сложни системи за разпределение на оптични влакна. С по -голям брой ядра те са по -податливи на електромагнитни смущения. Строгата тестване може да помогне за идентифициране на всякакви потенциални екраниращи слабости и да гарантира правилното функциониране на цялата система за разпределение.
24 основна кутия за оптично разпределение
В Fiber - To - The - Home (FTTH) приложения, 24 -основната кутия за оптично разпределение е отговорна за разпространението на оптични сигнали на влакна на множество домакинства. Добрата ефективност на електромагнитното екраниране е от решаващо значение за предотвратяване на разграждането на сигнала и осигуряване на висококачествени комуникационни услуги за крайни - потребители.
Заключение
Тестването на електромагнитните екраниращи характеристики на оптичните полети на влакна е сложен, но необходим процес. Следвайки правилните процедури за тестване и разглеждайки факторите, които влияят на ефективността на екранирането, можем да гарантираме, че нашите продукти отговарят на най -високите стандарти за качество и надеждност.
Ако се интересувате от закупуване на висококачествени оптични кутии за оптични влакна с отлична ефективност на електромагнитно екраниране, ви каним да се свържете с нас за дискусии за обществени поръчки. Нашият екип от експерти може да ви предостави подробна информация за продукта и персонализирани решения, за да отговори на вашите специфични нужди.
ЛИТЕРАТУРА
- „Електромагнитна съвместимост инженерство“ от Хенри У. Отт
- "Оптични комуникационни системи" от Govind P. Agrawal
