Ей там! Като доставчик на сп. PLC с оптични влакна, често ме питат как да измервам спектралния отговор на тези изящни устройства. И така, мислех, че ще споделя някои прозрения по тази тема.

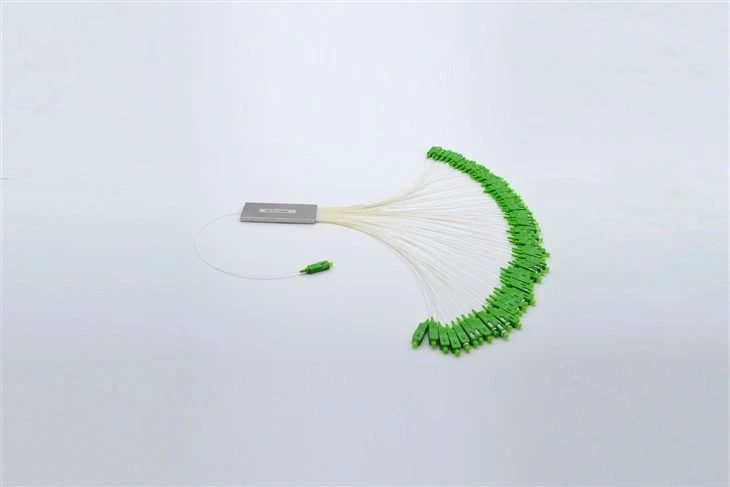

Първо, нека разберем какво е сплит на PLC с влакна PLC. Това е ключов компонент в оптичните мрежи, използвани за разделяне на оптичния сигнал на множество изходи. Ние предлагаме набор от тези разделители, като1x64 PLC влакнест сплит, стоманена тръба, голи влакна 250 µm, SC APC, Singlemode, The1x16 plc влакнест сплит, стоманена тръба, голи влакна 250 µm, sc upc, singlemodeи1x4 plc оптични разделители на влакна.
Защо да измервате спектралния отговор?
Измерването на спектралния отговор на оптичния спърк на PLC е от решаващо значение. Помага ни да разберем как се представя сплителят при различни дължини на вълната. Това е важно, тъй като в реални приложения в световен мащаб оптичните сигнали могат да работят при различни дължини на вълната. Познавайки спектралния отговор, можем да гарантираме, че сплитерът ще работи добре в различни мрежови настройки.
Необходимо оборудване
За да измерите спектралния отговор, ще ви трябват няколко ключови части от оборудването:
- Източник на светлина: Настройващ се лазерен източник е идеален. Тя ви позволява да променяте дължината на вълната на светлината, която се изпраща в сплитера. По този начин можете да тествате производителността на сплитера при различни дължини на вълната.
- Електромер: Това устройство измерва силата на светлината, излизаща от всеки изходен порт на сплитера. Ще се нуждаете от електромер с висока точност, за да получите надеждни резултати.
- Оптични кабели от влакна: Добър - Качествените оптични кабели от оптични влакна са от съществено значение за свързване на източника на светлина, сплитер и електромер. Уверете се, че кабелите са правилно прекратени, за да се избегнат загуби на сигнала.
Процесът на измерване
- Настройка: Първо, свържете настройващия се лазерен източник към входния порт на оптичния сплитер на влакна PLC с помощта на оптичен кабел от влакна. След това свържете всеки изходен порт на сплитера към електромер, като използвате отделни оптични кабели на влакната.
- Първоначални проверки: Преди да започнете измерването, уверете се, че всички връзки са защитени. Проверете електромера, за да се уверите, че е калибриран правилно. Можете също така да извършите бърз тест с една дължина на вълната, за да сте сигурни, че всичко работи, както се очаква.
- Почистване на дължината на вълната: Стартирайте настройващия се лазерен източник и го задайте на началната дължина на вълната на вашия обхват на измерване. Например, може да започнете от 1260 nm. Измерете мощността на всеки изходен порт, като използвате електромери. След това увеличете дължината на вълната с малка стъпка, да речем 1 nm и повторете измерването на мощността на всеки изходен порт. Продължавайте да правите това, докато не стигнете до края на обхвата на измерването си, който може да бъде 1625 nm.
- Запис на данни: Докато измервате мощността при всеки порт за дължина на вълната и изходен порт, запишете данните. Можете да използвате електронна таблица или софтуер за регистриране на данни, за да следите стойностите. Тези данни ще бъдат използвани за начертаване на кривата на спектрална реакция.
- Изчисления: След като разполагате с всички данни, можете да изчислите загубата на вмъкване и еднаквостта за всяка дължина на вълната. Загубата на вмъкване е разликата между входната мощност и изходната мощност при определена дължина на вълната. Единичността е разликата между максималните и минималните мощности на изхода при дадена дължина на вълната.
Начертаване на кривата на спектрална реакция
След събиране на всички данни, време е да начертаете кривата на спектралната реакция. Можете да използвате софтуер като Excel или специализиран софтуер за оптично измерване. На оста x - начертайте дължината на вълната и върху оста y - начертайте загубата на вмъкване или мощността на изхода. Тази крива ще ви даде визуално представяне на това как се представя сплителят по различни дължини на вълната.
Анализ на резултатите
- Загуба на вмъкване: Вижте стойностите на загубата на вмъкване при различни дължини на вълната. Добрият оптичен спърдител на PLC трябва да има ниска загуба на вмъкване в обхвата на дължината на вълната на работната вълна. Високата загуба на вмъкване може да показва проблеми с сплитера, като лошо качество на производството или щети.
- Еднообразие: Проверете стойностите на еднообразието. Еднообразна изходна мощност във всички изходни портове е желателно. Ако има голяма разлика в изходната мощност между портовете, това може да доведе до сигнал за дисбаланс в мрежата.
- Пикове и спадове: Потърсете всякакви пикове или спадове в кривата на спектрална реакция. Пиковете могат да показват резонансни ефекти, докато DIPS може да се дължи на абсорбция или намеса. Тези нередности могат да повлияят на работата на сплитера и трябва да бъдат проучени допълнително.
Съвети за точно измерване
- Условия на околната среда: Запазете средата за измерване стабилна. Температурата и влажността могат да повлияят на работата на сплитера и измервателното оборудване. Опитайте се да извършите измерването в контролирана среда.
- Управление на кабели: Уверете се, че оптичните кабели на влакната не са огънати или усукани твърде много. Огъването на кабелите може да причини загуби на сигнала и да повлияе на резултатите от измерванията.
- Калибриране: Редовно калибрирайте регулируемия лазерен източник и електромерите, за да осигурите точни измервания.
Осигуряване на качеството
Като доставчик ние извършваме тези спектрални измервания на отговора на всички наши слепи за оптични влакна PLC, преди да ги доставим до нашите клиенти. Това гарантира, че разделителите отговарят на необходимите стандарти за качество. Ние също така съхраняваме подробни записи на резултатите от измерванията за всеки сплитер, който може да бъде предоставен на нашите клиенти при поискване.
Заключение
Измерването на спектралния отговор на оптичния сплит на влакна е решаваща стъпка за осигуряване на работата му в оптичните мрежи. Следвайки стъпките, описани по -горе, можете точно да измерите производителността на сплитера през различни дължини на вълната. Независимо дали сте мрежов инсталатор, инженер или просто се интересувате от оптични влакна, разбирането как да измервате спектралния отговор ще ви помогне да вземете информирани решения при избора на сплитер.
Ако сте на пазара за висококачествени оптични разделители на PLC с висококачествени влакна и искате да научите повече за нашите продукти, не се колебайте да се свържете с нас за консултация по покупка. Ние сме тук, за да ви помогнем да намерите правилния сплитер за вашите нужди.
ЛИТЕРАТУРА
- Наръчник за технологии за оптична комуникация
- Стандарти за измерване на оптични влакна
